Артикул:
MGate 4101I-MB-PBS
Характеристики
Полное наименование:
—
Преобразователь MGate 4101I-MB-PBS 1-port Modbus to PROFIBUS Slave gateway with 2KV Isolation, 12-48VDC
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

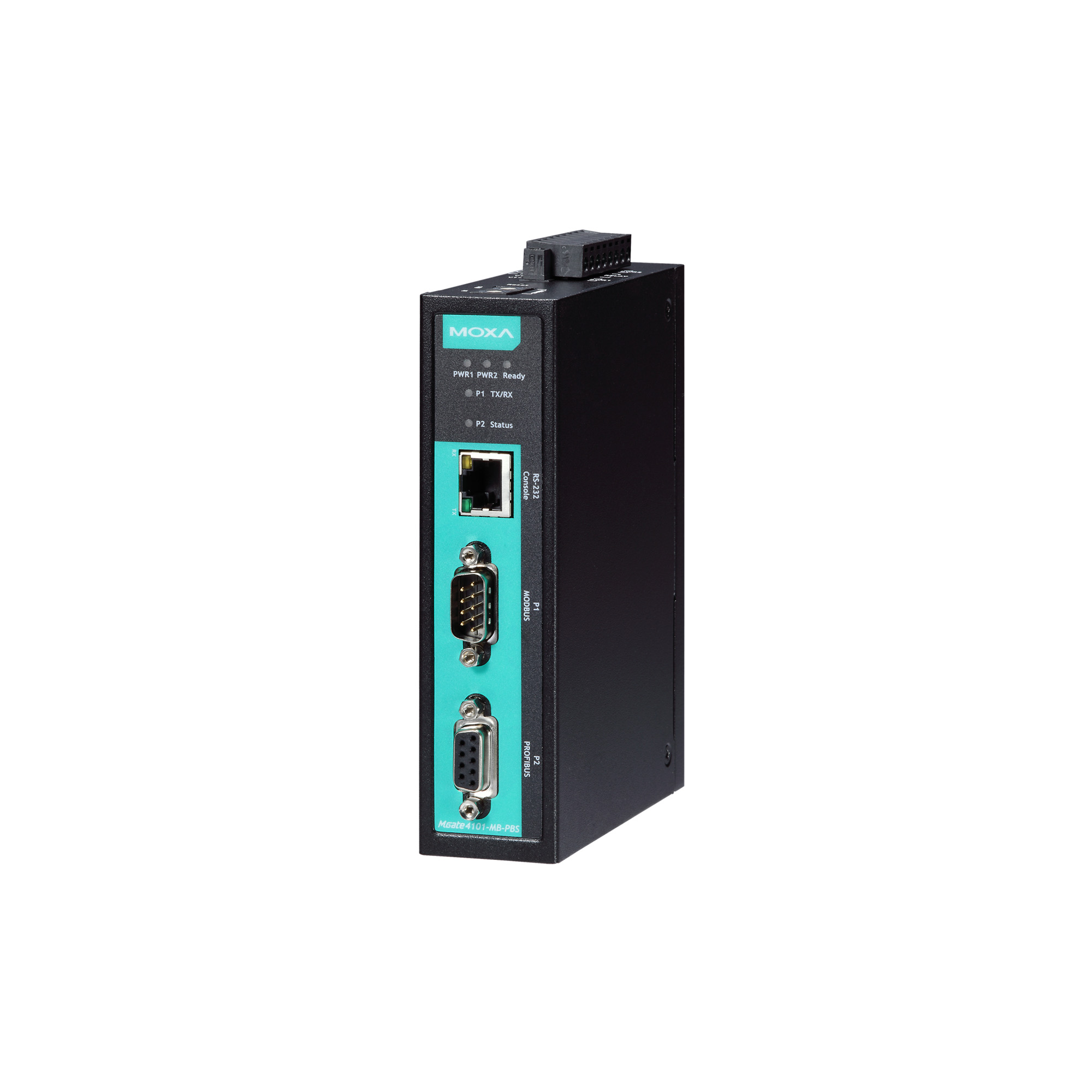

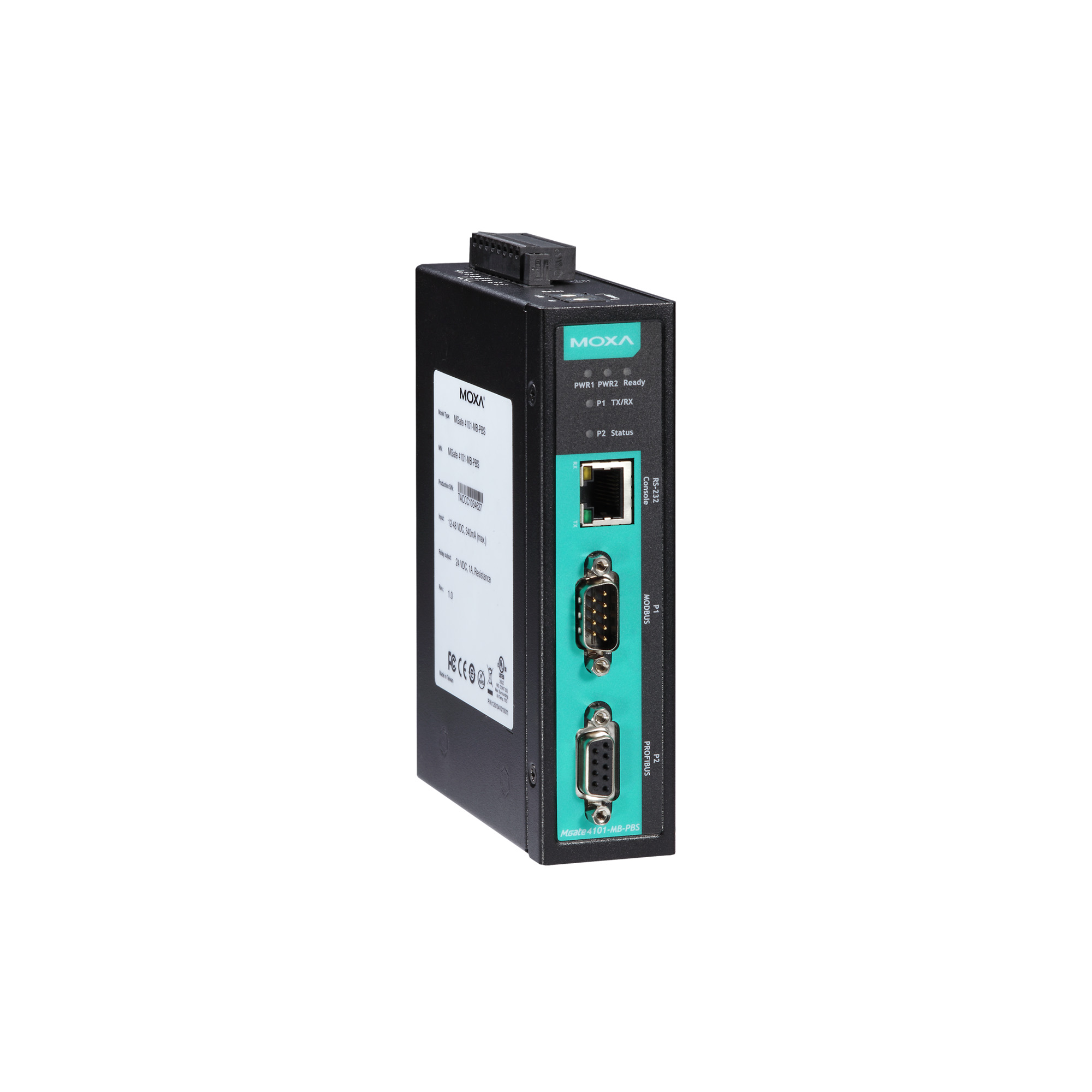

Преобразователь MGate 4101I-MB-PBS от компании MOXA Inc. представляет собой однопортовый шлюз, обеспечивающий преобразование протоколов между Modbus RTU/ASCII и PROFIBUS DP-V0 Slave. Это устройство предназначено для интеграции устройств с протоколом Modbus в системы, использующие PROFIBUS, что расширяет возможности промышленной автоматизации и управления.
Ключевые технические особенности MGate 4101I-MB-PBS включают:
- Порты ввода-вывода: 1 порт RS-232/422/485 и 1 порт PROFIBUS DP-V0 Slave, обеспечивающие гибкость подключения различных устройств.
- Скорость передачи данных: от 9 600 до 12 Мбит/с, что позволяет эффективно передавать данные в реальном времени.
- Изоляция последовательной линии: 2 кВ, обеспечивающая защиту от электромагнитных помех и повышающая надежность работы устройства.
- Резисторы Pull High/Low для RS-485: 1 кОм и 150 кОм соответственно, позволяющие оптимизировать параметры линии передачи.
- Терминальный резистор: настраивается с помощью DIP-переключателя, обеспечивая гибкость в настройке линии передачи.
- Питание: два входа питания постоянного тока (12–48 В), обеспечивающие резервирование и повышенную надежность системы.
- Рабочая температура: от 0 до 60°C, с возможностью расширения до -40°C при использовании моделей с литерой «–T».
- Размеры: 36 x 105 x 140 мм, что позволяет компактно интегрировать устройство в существующие системы.
- Вес: 0,5 кг, облегчая монтаж и обслуживание.
MGate 4101I-MB-PBS находит применение в различных областях промышленной автоматизации, включая:
- Интеграция оборудования: подключение устройств с протоколом Modbus к системам на базе PROFIBUS, расширяя возможности существующих систем управления.
- Мониторинг и управление: обеспечение централизованного контроля за процессами, повышая эффективность и надежность операций.
- Обновление систем: модернизация устаревших устройств без полной замены оборудования, что снижает затраты и время простоя.
Преимущества MGate 4101I-MB-PBS включают:
- Гибкость подключения: поддержка различных интерфейсов и протоколов, обеспечивающая совместимость с широким спектром устройств.
- Надежность: высокая степень изоляции и защита от электромагнитных помех, повышающие устойчивость к внешним воздействиям.
- Удобство монтажа: возможность установки на DIN-рейку или настенный монтаж, что упрощает интеграцию в существующие системы.
- Резервирование питания: два входа питания обеспечивают непрерывную работу системы даже при отказе одного из источников питания.
MGate 4101I-MB-PBS совместим с различными устройствами, использующими протоколы Modbus и PROFIBUS, включая контроллеры, датчики и исполнительные механизмы. Это позволяет интегрировать новое оборудование в существующие системы без необходимости полной замены компонентов, что снижает затраты и время простоя. Устройство соответствует международным стандартам безопасности и электромагнитной совместимости, обеспечивая надежную и безопасную эксплуатацию в промышленных условиях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 36 x 105 x 140 |
| Вес нетто, кг | 0.5 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_4101_MB_PBS_Series.htm |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Защита от импульсных помех, кВ | 15 |
| Количество портов Modbus | 1 |
| Количество портов Profibus | 1 |
| Терминальный резистор | Настраивается DIP-переключателем |
| Скорость передачи данных | 9600 бит/с ~ 12 Мбит/с |
| Адреса в сети PROFIBUS | 0-99 настраиваются поворотным переключателем, 100-125 - программно |
| Потребление тока | 375 мА при 12 В |
| Среднее время наработки на отказ (MTBF), часов | 513139 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX IECEx |
| Безопасность | EN 60950-1 UL60950-1 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Изоляция последовательной линии | 2 кВ |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, DTR/DSR (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Защита от пыли и влаги | IP30 |
| Протокол | Modbus RTU/ASCII Master/Slave PROFIBUS DP-V0 Slave |
| Разъемы | DB9 'папа' DB9 'мама' |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Windows-утилита Последовательная консоль |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII PROFIBUS |
| Серия устройства | MGate 4000 |
