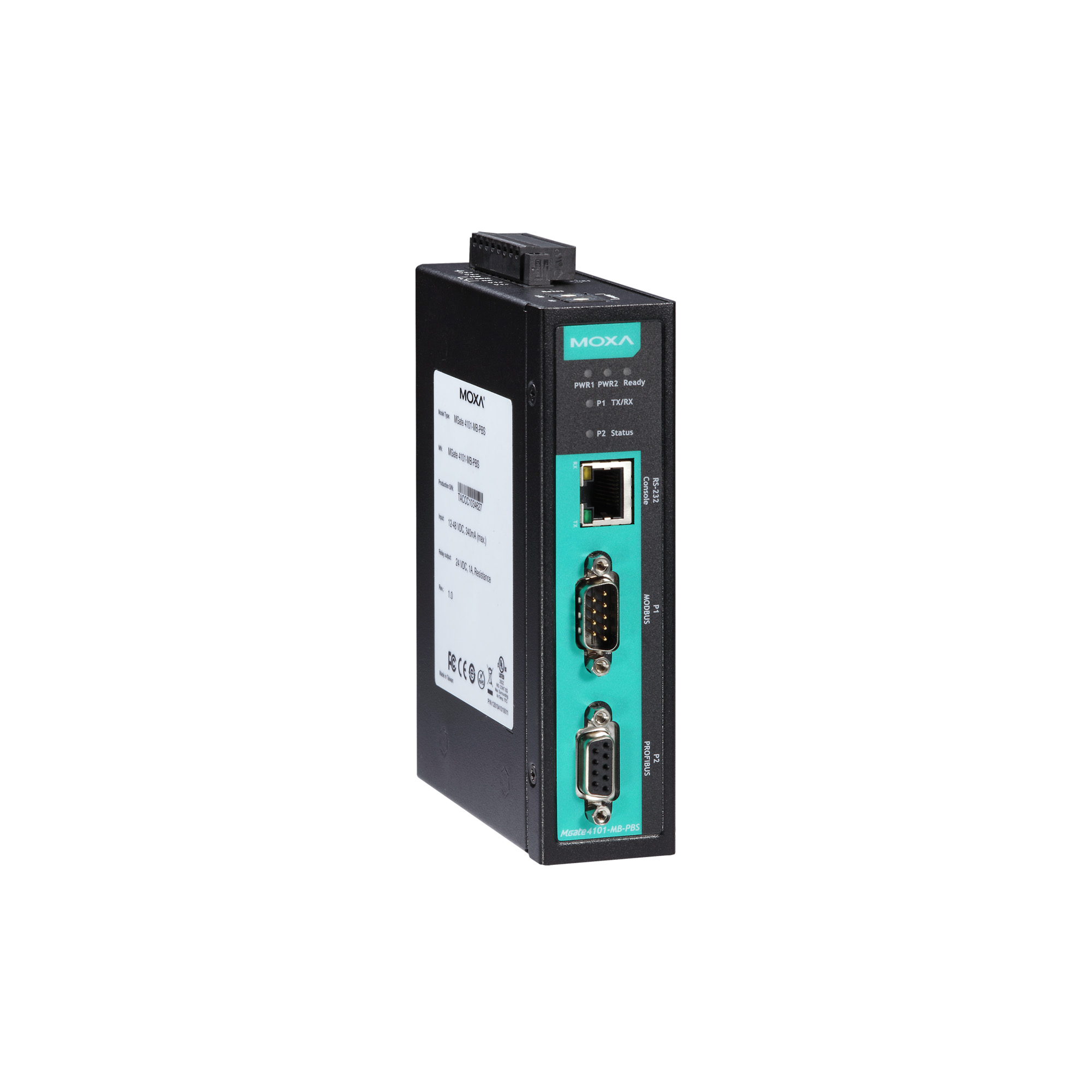

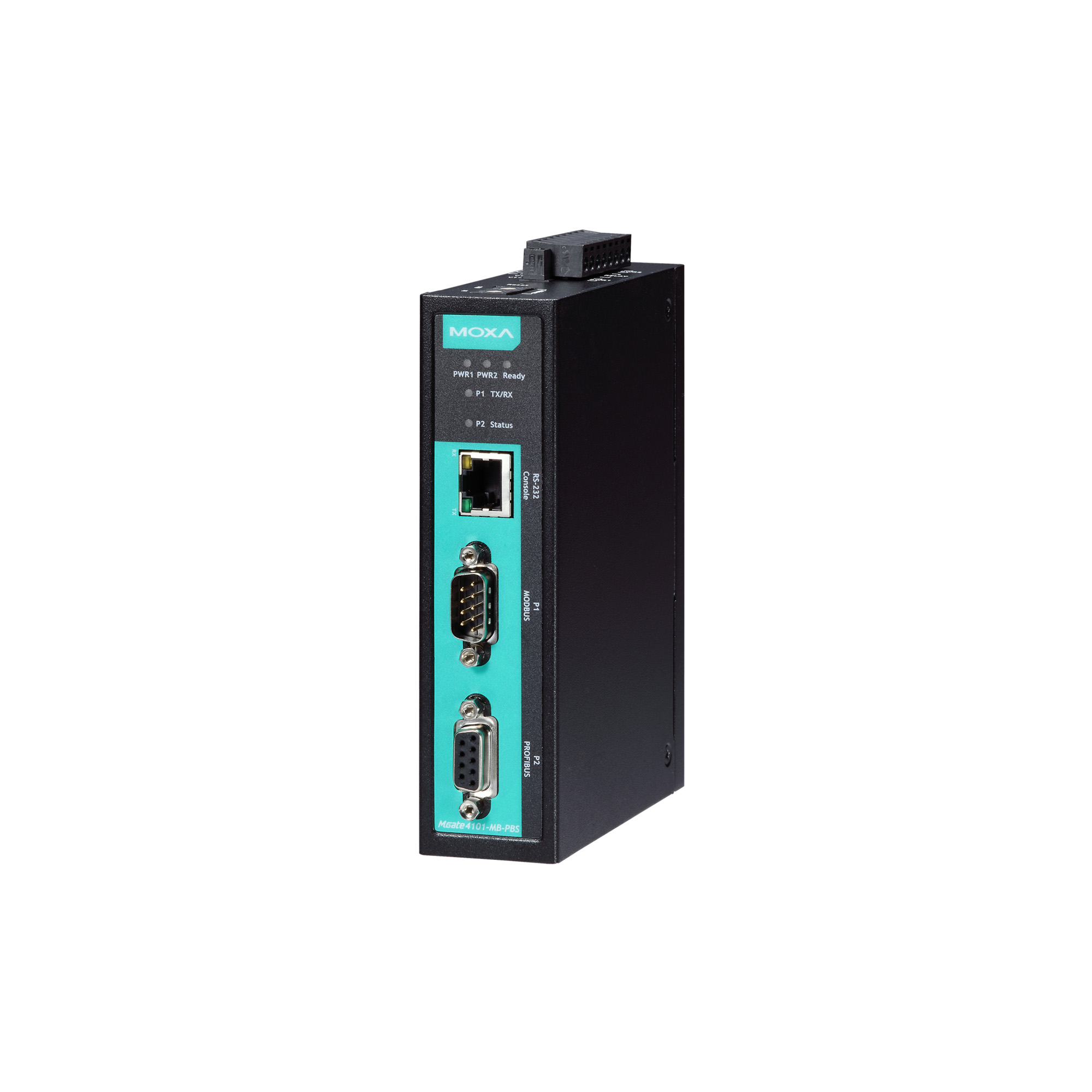

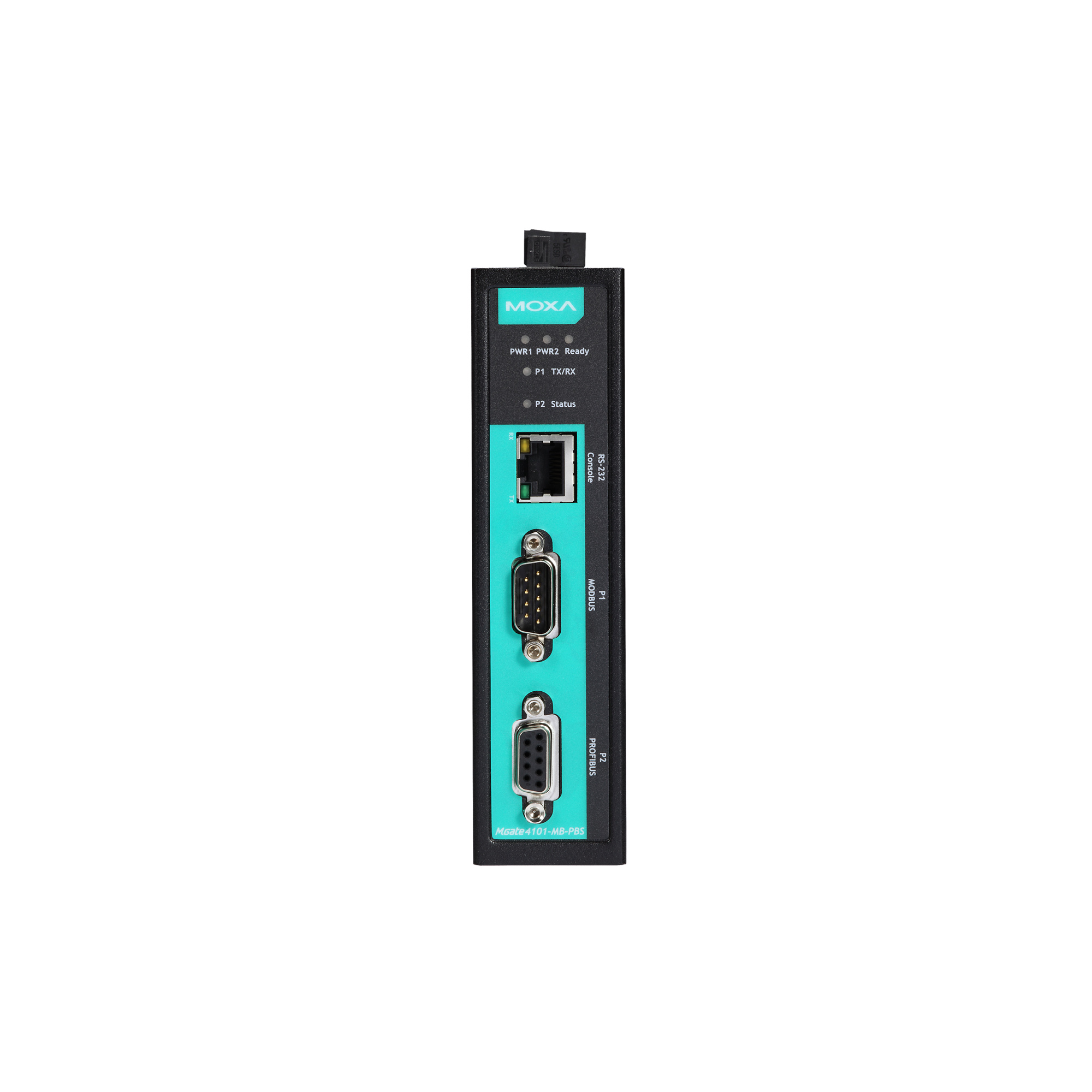

Преобразователь MGate 4101I-MB-PBS-T от компании MOXA Inc. представляет собой промышленный шлюз, предназначенный для преобразования протоколов Modbus RTU/ASCII в PROFIBUS DP. Это устройство обеспечивает надежную и эффективную интеграцию между различными промышленными системами, позволяя устройствам, поддерживающим Modbus, взаимодействовать с сетями PROFIBUS DP.
Ключевые технические особенности MGate 4101I-MB-PBS-T включают:
- Порты: один порт Modbus (RS-232/422/485) и один порт PROFIBUS DP.
- Скорость передачи данных: от 9600 бит/с до 12 Мбит/с для Modbus и от 50 до 921600 бит/с для PROFIBUS.
- Изоляция: 2 кВ между последовательными линиями для защиты от импульсных помех.
- Питание: входное напряжение 12–48 В постоянного тока с резервным входом для повышения надежности.
- Температурный диапазон: рабочая температура от –40 до +75 °C, что делает устройство подходящим для эксплуатации в сложных климатических условиях.
- Монтаж: возможность монтажа на DIN-рейку или на стену, обеспечивая гибкость установки в различных промышленных средах.
- Защита: степень защиты корпуса IP30, соответствующая стандартам EN 55032/24 и IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8, EN 55024, IEC 60068-2-6 (вибрации), IEC 60068-2-27 (удары), IEC 60068-2-32 (свободное падение), IEC 60068-2-64 (вибрации).
MGate 4101I-MB-PBS-T предназначен для использования в различных промышленных приложениях, где требуется интеграция устройств с протоколами Modbus и PROFIBUS. Это может включать системы автоматизации, SCADA-системы, а также оборудование для мониторинга и управления технологическими процессами. Благодаря расширенному диапазону рабочих температур и высокой степени защиты, устройство подходит для эксплуатации в тяжелых промышленных условиях, включая нефтехимическую, энергетическую и машиностроительную отрасли.
Преимущества MGate 4101I-MB-PBS-T включают:
- Гибкость подключения: поддержка различных протоколов и интерфейсов позволяет интегрировать устройства с различными стандартами связи.
- Надежность: высокая степень изоляции и защита от электромагнитных помех обеспечивают стабильную работу в сложных условиях.
- Универсальность монтажа: возможность установки на DIN-рейку или на стену упрощает процесс интеграции в существующие системы.
- Широкий диапазон рабочих температур: от –40 до +75 °C позволяет использовать устройство в различных климатических зонах.
Совместимость с другими промышленными устройствами и системами, поддерживающими протоколы Modbus и PROFIBUS, делает MGate 4101I-MB-PBS-T эффективным решением для обеспечения бесперебойной и надежной связи между различными компонентами автоматизированных систем. Это устройство способствует повышению эффективности и надежности промышленных процессов, обеспечивая seamless интеграцию различных устройств и систем в единую сеть.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 36 x 105 x 140 |
| Вес нетто, кг | 0.5 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_4101_MB_PBS_Series.htm |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Защита от импульсных помех, кВ | 15 |
| Количество портов Modbus | 1 |
| Количество портов Profibus | 1 |
| Терминальный резистор | Настраивается DIP-переключателем |
| Скорость передачи данных | 9600 бит/с ~ 12 Мбит/с |
| Адреса в сети PROFIBUS | 0-99 настраиваются поворотным переключателем, 100-125 - программно |
| Потребление тока | 375 мА при 12 В |
| Среднее время наработки на отказ (MTBF), часов | 513139 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX IECEx |
| Безопасность | EN 60950-1 UL60950-1 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая влажность, % | 5 ~ 95 |
| Изоляция последовательной линии | 2 кВ |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, DTR/DSR (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Защита от пыли и влаги | IP30 |
| Протокол | Modbus RTU/ASCII Master/Slave PROFIBUS DP-V0 Slave |
| Разъемы | DB9 'папа' DB9 'мама' |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Windows-утилита Последовательная консоль |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII PROFIBUS |
| Серия устройства | MGate 4000 |
