Артикул:
MGate 4101-MB-PBS-T
Характеристики
Полное наименование:
—

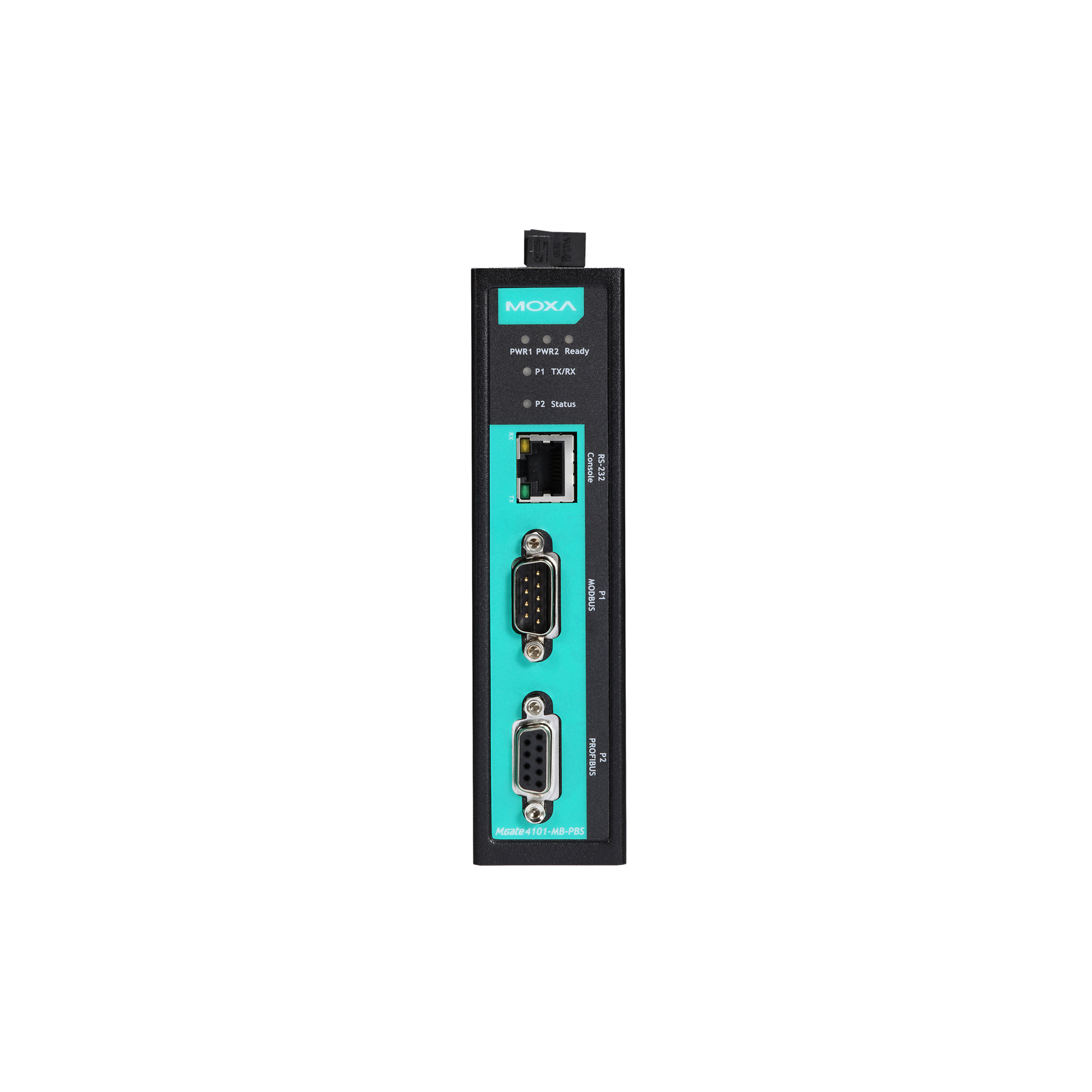

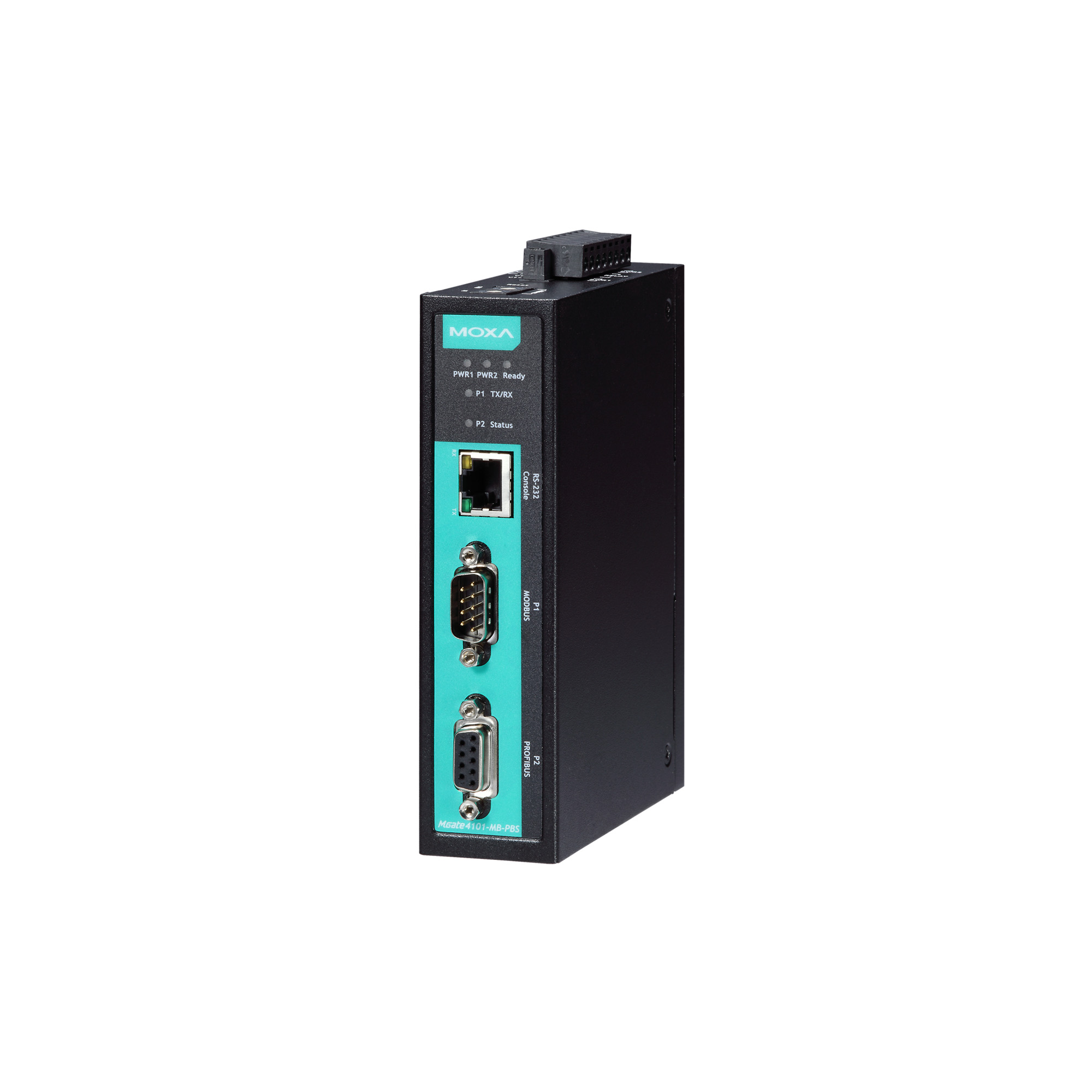

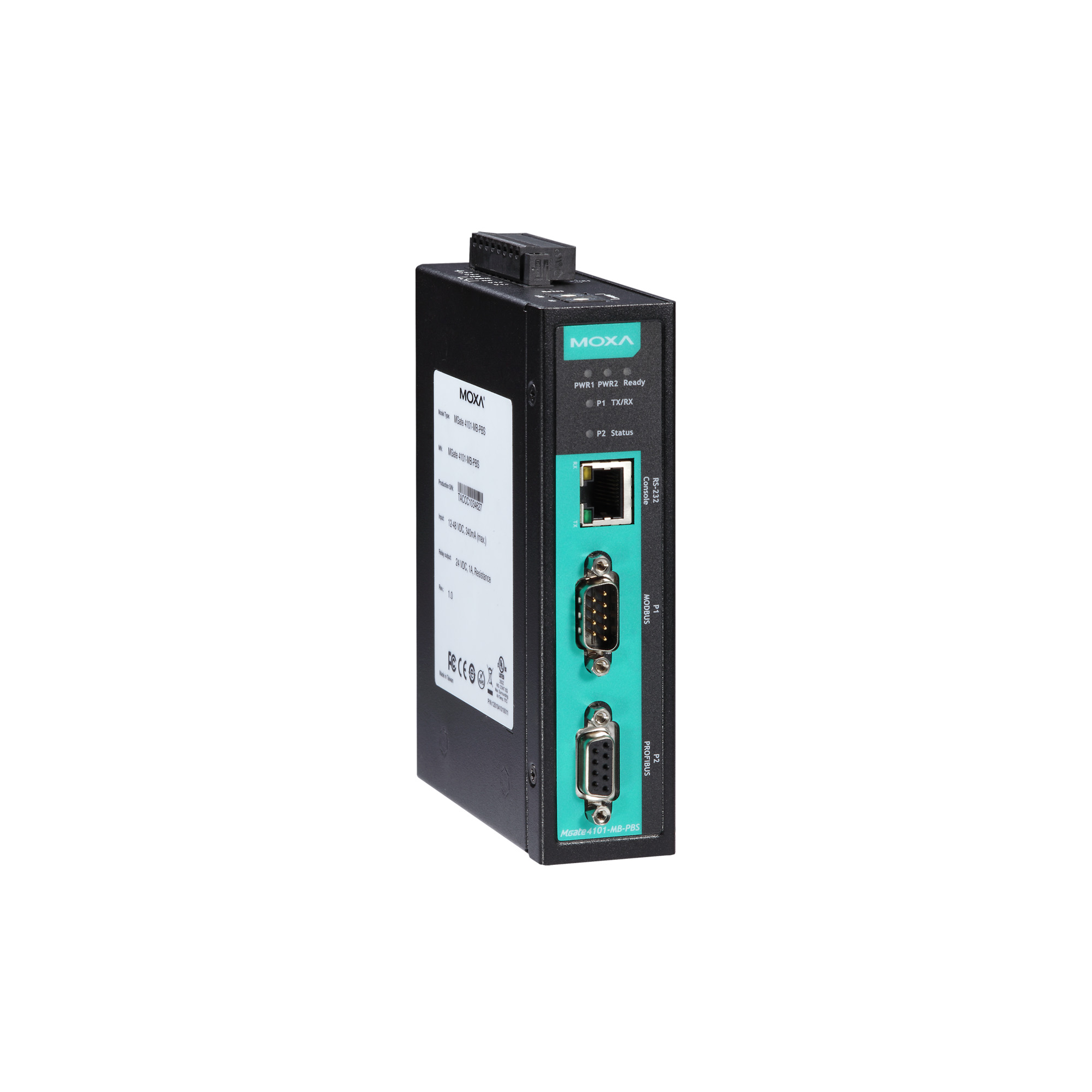

Преобразователь MGate 4101-MB-PBS-T 1-port Modbus to PROFIBUS Slave gateway, 12-48VDC, t:-40/+75
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь MGate 4101-MB-PBS-T от компании MOXA Inc. предназначен для эффективной интеграции устройств, работающих по протоколам Modbus RTU/ASCII, с системами на базе PROFIBUS DP. Это решение обеспечивает надежный обмен данными между различными промышленными устройствами, расширяя возможности автоматизации и мониторинга.
**Ключевые технические особенности:**
- Интерфейсы: 1 порт Modbus (RS-232/422/485) и 1 порт PROFIBUS DP.
- Скорость передачи данных: от 9600 бит/с до 12 Мбит/с, обеспечивая гибкость в настройке скорости обмена.
- Изоляция: встроенная изоляция 2 кВ для защиты от электрических помех и повышения надежности системы.
- Питание: поддержка входного напряжения от 12 до 48 ВDC с резервным входом, что повышает отказоустойчивость устройства.
- Температурный диапазон: рабочая температура от -40 до +75°C, что позволяет использовать преобразователь в различных климатических условиях.
- Монтаж: возможность монтажа на DIN-рейку или на стену, обеспечивая гибкость в установке.
- Размеры: компактные габариты 36 x 105 x 140 мм и вес 0,5 кг, что упрощает интеграцию в ограниченные пространства.
**Области применения и целевая аудитория:**
Преобразователь MGate 4101-MB-PBS-T идеально подходит для предприятий, где необходимо интегрировать устройства с протоколами Modbus и PROFIBUS, включая:
- Промышленные автоматизированные системы управления.
- Системы мониторинга и управления технологическими процессами.
- Оборудование для сбора и анализа данных с различных сенсоров и исполнительных механизмов.
**Преимущества и совместимость:**
- Универсальность: поддержка различных режимов работы Modbus (Master/Slave) и PROFIBUS DP (Slave), что обеспечивает гибкость в настройке системы.
- Надежность: высокая степень защиты от электромагнитных помех и устойчивость к механическим воздействиям, соответствующие международным стандартам.
- Простота настройки: интуитивно понятный интерфейс и поддержка различных методов конфигурации, включая консольный порт и DIP-переключатели.
- Совместимость: соответствует стандартам безопасности EN 60950-1, UL 60950-1 и электромагнитной совместимости EN 55032/24, что гарантирует надежную работу в промышленных условиях.
Преобразователь MGate 4101-MB-PBS-T от MOXA Inc. представляет собой надежное и эффективное решение для интеграции устройств с различными промышленными протоколами, обеспечивая стабильную и безопасную работу автоматизированных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 36 x 105 x 140 |
| Вес нетто, кг | 0.5 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_4101_MB_PBS_Series.htm |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Защита от импульсных помех, кВ | 15 |
| Количество портов Modbus | 1 |
| Количество портов Profibus | 1 |
| Терминальный резистор | Настраивается DIP-переключателем |
| Скорость передачи данных | 9600 бит/с ~ 12 Мбит/с |
| Адреса в сети PROFIBUS | 0-99 настраиваются поворотным переключателем, 100-125 - программно |
| Потребление тока | 340 мА при 12 В |
| Среднее время наработки на отказ (MTBF), часов | 513139 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX IECEx |
| Безопасность | EN 60950-1 UL60950-1 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая влажность, % | 5 ~ 95 |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, DTR/DSR (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Защита от пыли и влаги | IP30 |
| Протокол | Modbus RTU/ASCII Master/Slave PROFIBUS DP-V0 Slave |
| Разъемы | DB9 'папа' DB9 'мама' |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Windows-утилита Последовательная консоль |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII PROFIBUS |
| Серия устройства | MGate 4000 |
