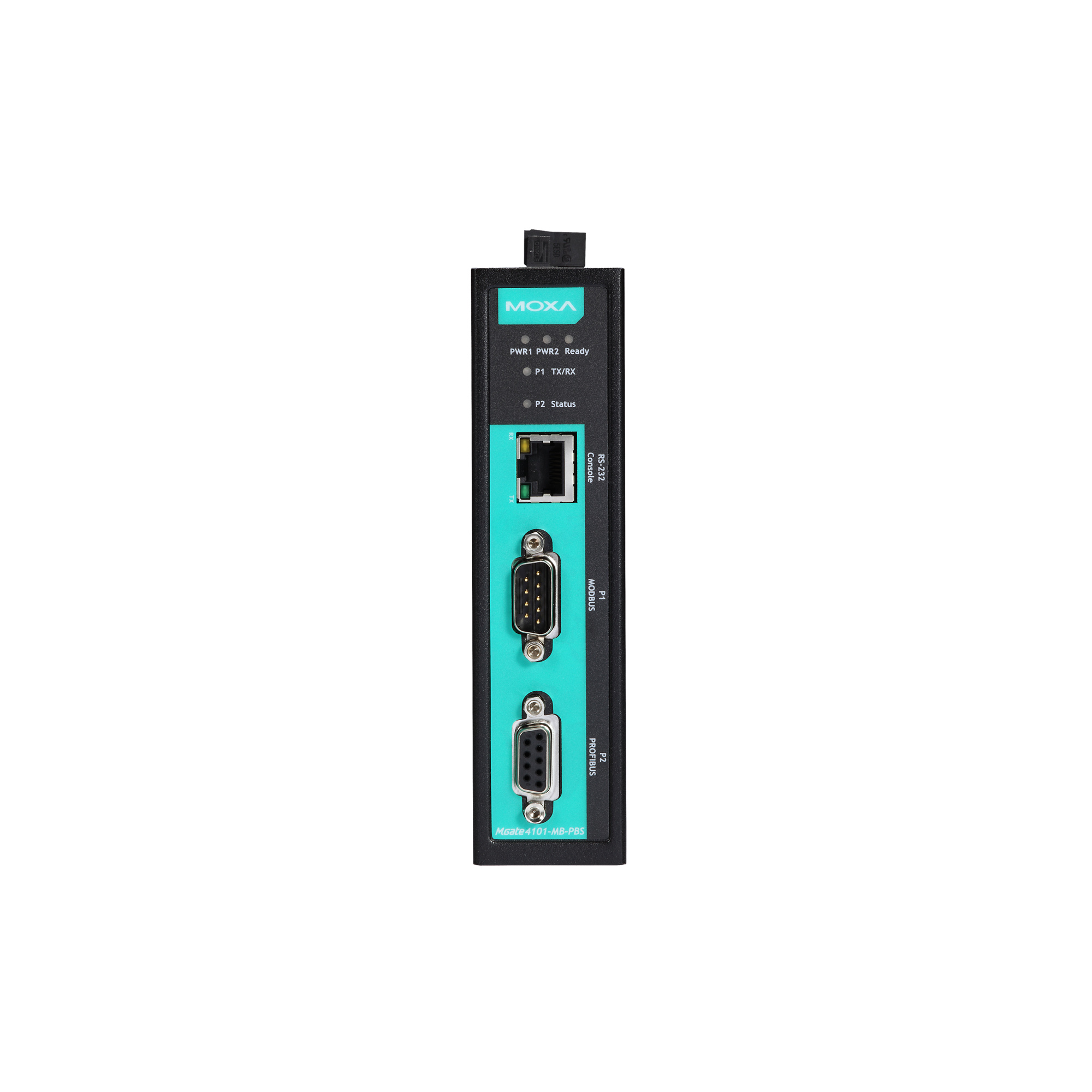

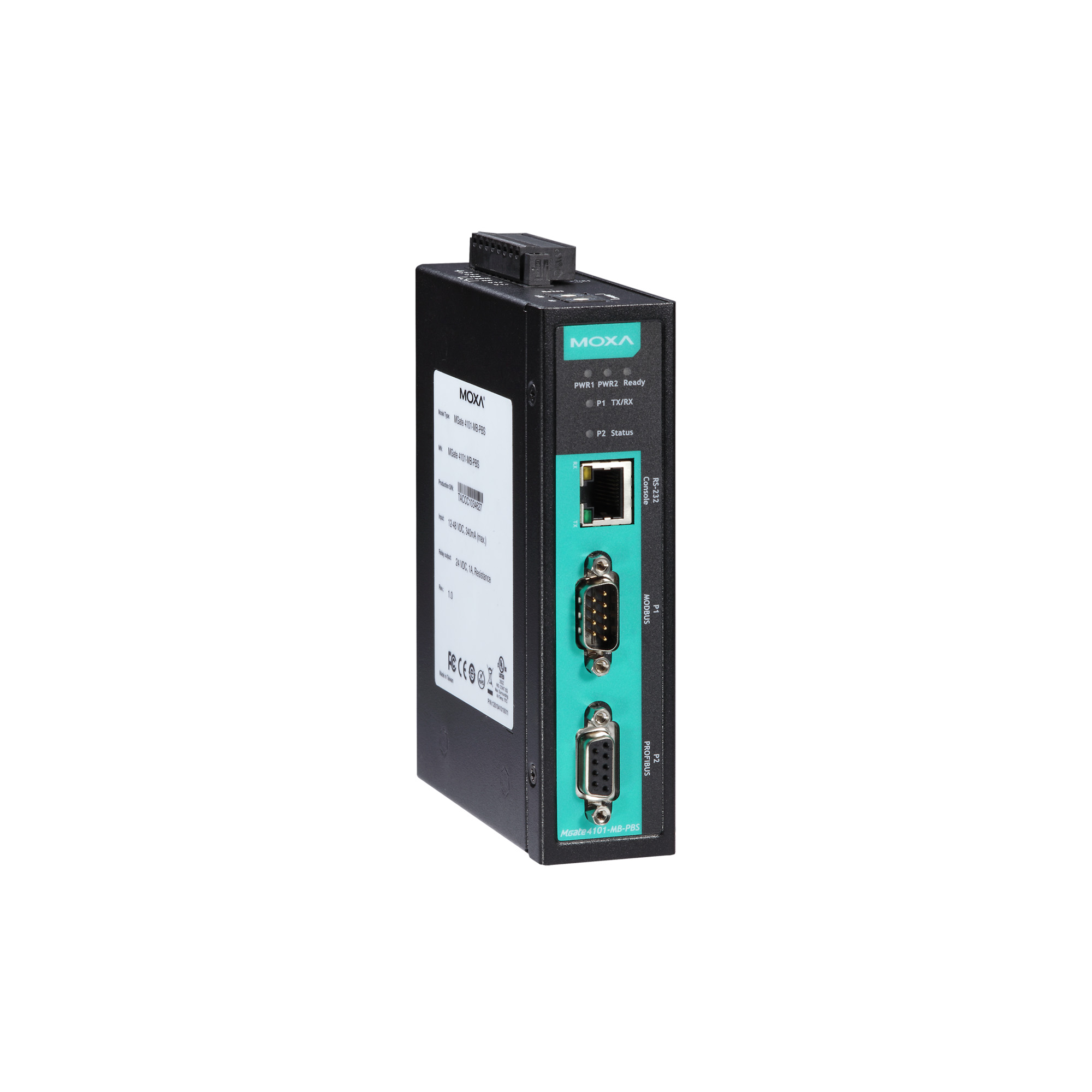

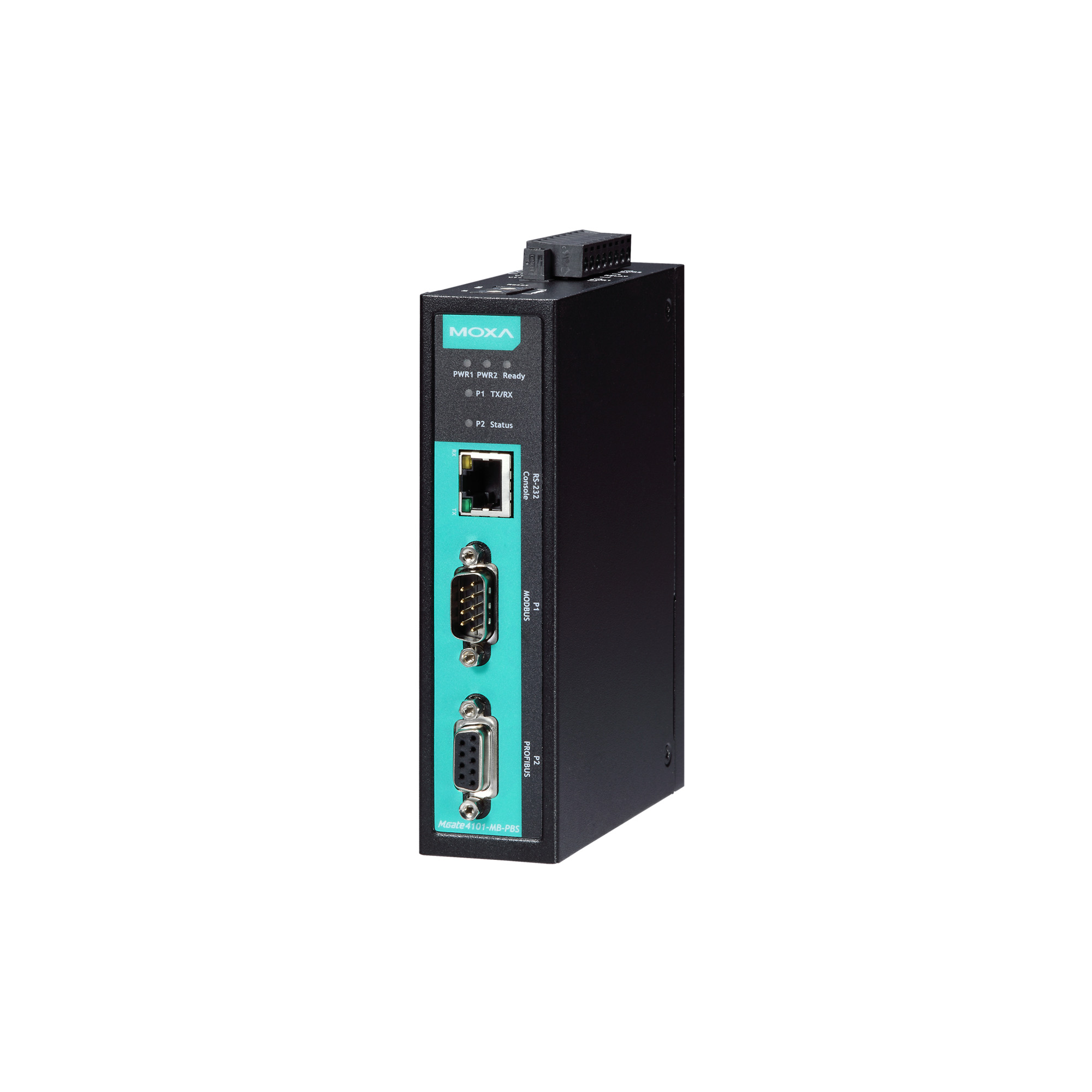

Преобразователь MGate 4101-MB-PBS от компании MOXA Inc. представляет собой однопортовый шлюз, предназначенный для преобразования протоколов Modbus RTU/ASCII в PROFIBUS DP-V0 slave. Это устройство обеспечивает эффективную интеграцию устройств с интерфейсом Modbus в системы, использующие PROFIBUS, что особенно актуально для промышленных приложений, требующих надежной и быстрой передачи данных.
Ключевые технические особенности MGate 4101-MB-PBS включают:
- Интерфейсы: один порт Modbus (RS-232/422/485) и один порт PROFIBUS DP-V0 slave с разъемом DB9 female.
- Скорость передачи данных: от 9600 бит/с до 12 Мбит/с для обоих портов.
- Питание: входное напряжение от 12 до 48 В постоянного тока, потребление тока 340 мА при 12 В.
- Монтаж: установка на DIN-рейку, корпус из металла с защитой IP30.
- Защита: встроенная изоляция 2 кВ для порта PROFIBUS, защита от импульсных помех до 15 кВ для порта Modbus.
- Температурный диапазон: рабочая температура от 0 до 60°C, температура хранения от -40 до 85°C.
- Сертификации: соответствие стандартам EN 60950-1, UL 60950-1, Class 1 Division 2, ATEX, IECEx, EN 55032/24, CISPR 32, FCC Part 15 Subpart B Class A, IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8, IEC 60068-2-27, IEC 60068-2-32, IEC 60068-2-6, IEC 60068-2-64.
MGate 4101-MB-PBS находит применение в различных отраслях промышленности, включая автоматизацию, управление процессами и мониторинг оборудования. Он обеспечивает надежную связь между устройствами Modbus и PROFIBUS, что позволяет интегрировать старые системы в современные сети без необходимости полной замены оборудования. Это особенно полезно для предприятий, стремящихся сохранить инвестиции в существующие системы при модернизации инфраструктуры.
Среди преимуществ MGate 4101-MB-PBS можно отметить:
- Простой монтаж: установка на DIN-рейку и компактные размеры (36 x 105 x 140 мм) облегчают интеграцию в существующие системы.
- Надежность: защита от импульсных помех и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных промышленных условиях.
- Гибкость настройки: поддержка различных режимов Modbus (RTU/ASCII master и slave) и возможность программной настройки адресов PROFIBUS расширяют возможности применения устройства.
- Резервирование питания: наличие двух входов питания повышает надежность системы, обеспечивая непрерывную работу при отказе одного из источников питания.
MGate 4101-MB-PBS совместим с различными устройствами, поддерживающими протоколы Modbus и PROFIBUS, что делает его универсальным решением для интеграции различных типов оборудования в единую сеть. Его использование позволяет повысить эффективность и надежность промышленных систем, обеспечивая seamless коммуникацию между различными устройствами и системами управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 36 x 105 x 140 |
| Вес нетто, кг | 0.5 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/MGate_4101_MB_PBS_Series.htm |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Защита от импульсных помех, кВ | 15 |
| Количество портов Modbus | 1 |
| Количество портов Profibus | 1 |
| Терминальный резистор | Настраивается DIP-переключателем |
| Скорость передачи данных | 9600 бит/с ~ 12 Мбит/с |
| Адреса в сети PROFIBUS | 0-99 настраиваются поворотным переключателем, 100-125 - программно |
| Потребление тока | 340 мА при 12 В |
| Среднее время наработки на отказ (MTBF), часов | 513139 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Взрывобезопасность | Class 1 Division 2 ATEX IECEx |
| Безопасность | EN 60950-1 UL60950-1 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Четность | нет, чет, нечет, 0, 1 |
| Управление потоками данных | RTS/CTS, DTR/DSR (только для RS-232) |
| Стоповые биты | 1, 2 |
| Бит данных | 7, 8 |
| Защита от пыли и влаги | IP30 |
| Протокол | Modbus RTU/ASCII Master/Slave PROFIBUS DP-V0 Slave |
| Разъемы | DB9 'папа' DB9 'мама' |
| Управление направлением передачи данных по RS-485 | ADDC® (автоматическое) |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND |
| Кнопка Reset | Есть |
| Интерфейс управления | Windows-утилита Последовательная консоль |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII PROFIBUS |
| Серия устройства | MGate 4000 |
