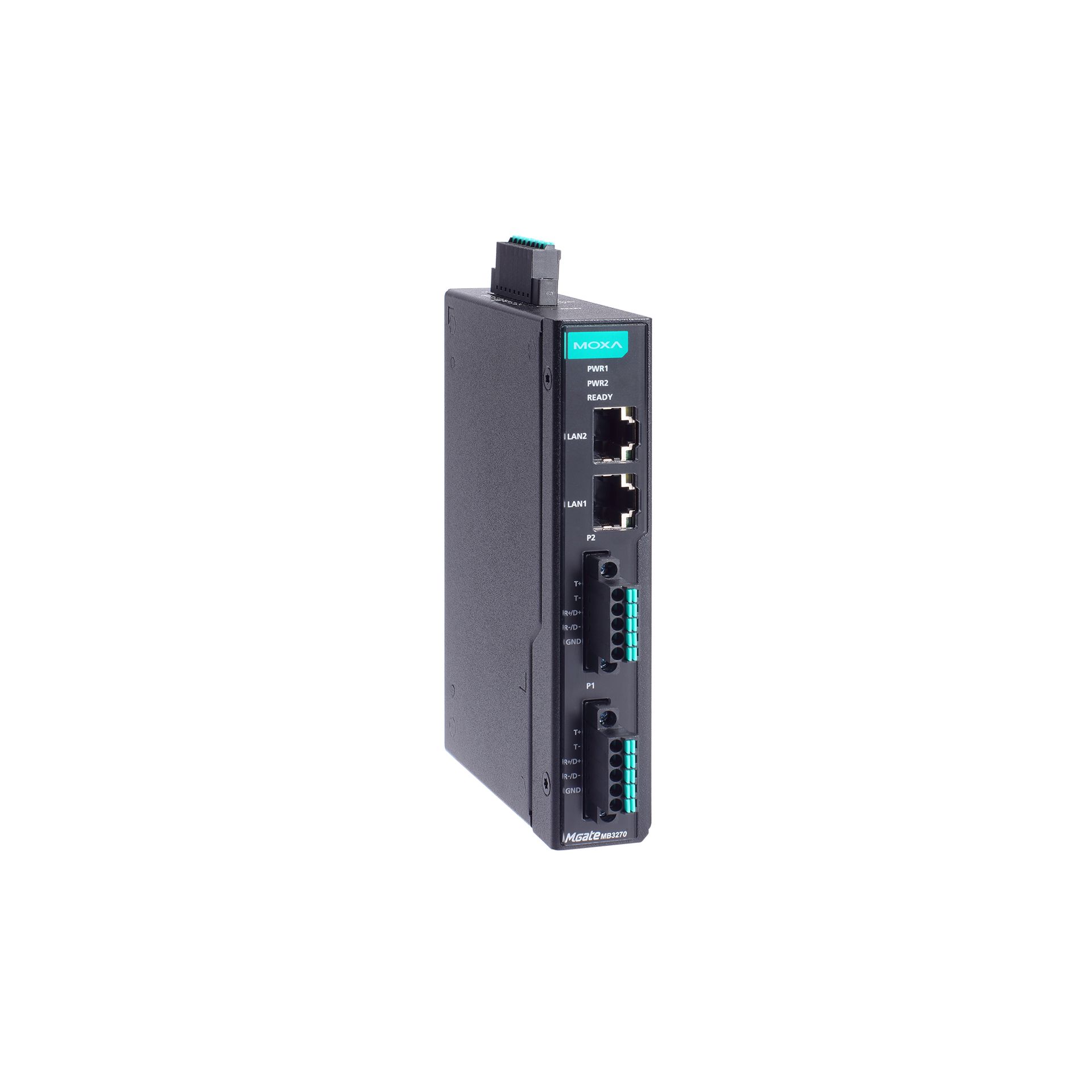

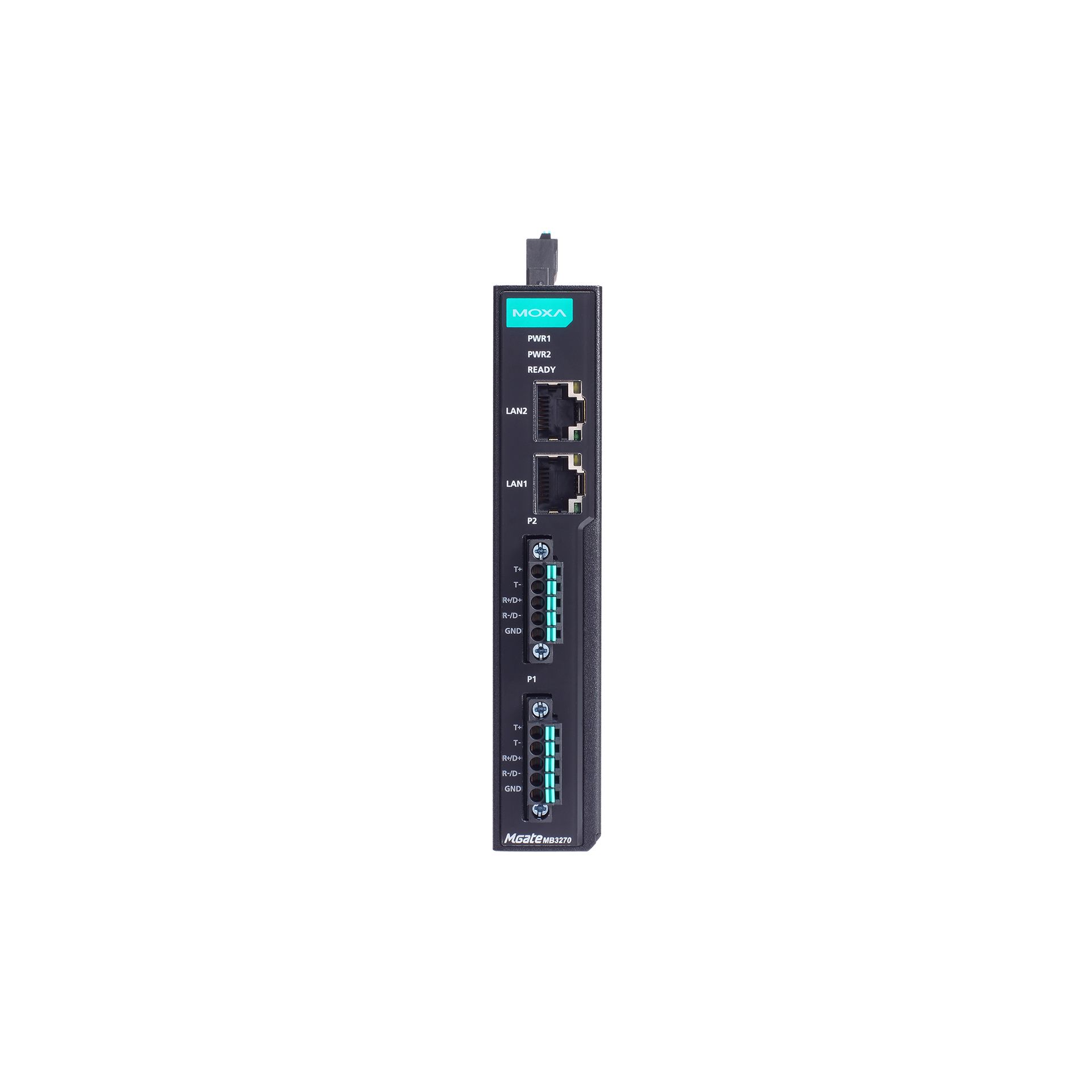

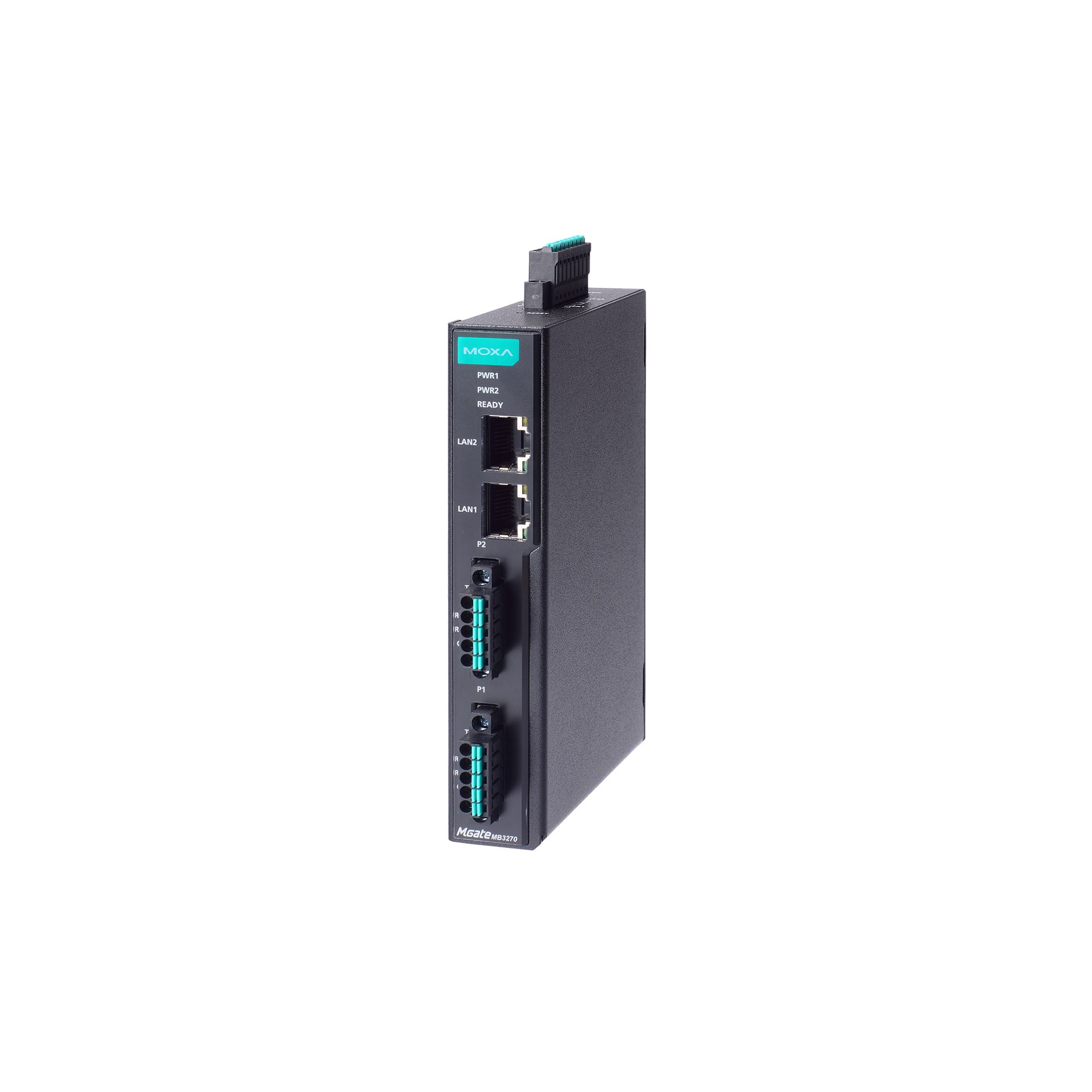

Moxa MGate MB3270I-TB-G2 — это 2-портовый промышленный шлюз протоколов Modbus нового поколения с оптической изоляцией 2 кВ и пружинными клеммными колодками (Terminal Block), предназначенный для интеграции последовательных устройств RS-232/422/485 в сети Ethernet и SCADA-системы. Модель оборудована двумя сетевыми портами 10/100BaseT(X) с поддержкой каскадирования или работы в двух независимых подсетях, а также релейным выходом аварийной сигнализации и резервированным питанием 12–48 VDC.
В отличие от базовых преобразователей, устройство поддерживает высокопроизводительный режим Agent Mode с автономным опросом устройств и кэшированием до 300 тегов (3072 байт суммарно). Это исключает задержки отклика медленных полевых шин RS-485: верхнеуровневый опрос от SCADA получает данные моментально прямо из оперативной памяти шлюза. Подключение по схеме пружинных клемм (5-pin spring type terminal block) существенно ускоряет монтаж многожильных полевых кабелей в стесненных условиях шкафа автоматики без использования переходников DB9.
В условиях распределенных промышленных предприятий решающую роль играет гальваническая развязка 2 кВ на каждом последовательном порту, нивелирующая влияние разности потенциалов земли и импульсных перенапряжений. Разработанный по жизненному циклу IEC 62443-4-1 и соответствующий требованиям кибербезопасности IEC 62443-4-2 (Security Level 2), шлюз защищает критическую инфраструктуру благодаря шифрованию HTTPS (TLS 1.2), SNMPv3 и встроенным механизмам контроля целостности прошивки.
Сценарии применения
Энергетика и распределительные подстанции
Объединение разнородных микропроцессорных блоков релейной защиты, счетчиков электроэнергии и измерительных преобразователей по RS-485 в единую телемеханическую сеть Modbus TCP. Встроенная изоляция 2 кВ защищает оборудование от высоковольтных наводок, типичных для ячеек КРУ и распределительных пунктов.
АСУ ТП непрерывных производств и нефтегазовый сектор
Интеграция полевых контроллеров, приводов и датчиков давления/расхода во взрывоопасных зонах с перспективой сертификации по ATEX, Class I Division 2 и IECEx. Два порта Ethernet позволяют организовать цепочечную топологию вдоль технологической эстакады или разделить корпоративную сеть предприятия и изолированный технологический сегмент автоматизации (dual subnet).
Интеллектуальные насосные станции и водоканалы
Благодаря кэшированию Agent Mode диспетчерская система мгновенно опрашивает параметры частотных преобразователей и расходомеров по двум независимым каналам без задержек на передачу по длинным витым парам. Пружинные клеммы обеспечивают устойчивое вибростойкое соединение даже при вибрациях насосных агрегатов.
Защищенность и стандарты
Moxa MGate MB3270I-TB-G2 собран в компактном металлическом корпусе шириной всего 25 мм со степенью защиты IP30 для установки на стандартную DIN-рейку. Устройство защищено от электростатических разрядов (ESD контакт 6 кВ, воздух 8 кВ), скачков напряжения и наносекундных импульсных помех (EFT 4 кВ, Surge 2 кВ). Наличие оптической изоляции 2 кВ на линиях связи предотвращает повреждение внутренних цепей и периферии при возникновении паразитных токов в заземляющих контурах. Шлюз рассчитан на безотказную эксплуатацию в режиме 24/7 с расчетным временем наработки на отказ (MTBF) свыше 2,8 млн часов (Telcordia SR-332) и подтверждается 5-летней гарантией производителя.
Интерфейсы и протоколы
Шлюз оснащен двумя универсальными последовательными портами с программным переключением интерфейсов RS-232, RS-422, 2-проводного и 4-проводного RS-485, а также автоматическим контролем направления данных ADDC. Поддерживается прямая прозрачная трансляция (Transparent Mode) между Modbus TCP, Modbus RTU, Modbus ASCII и нестандартными (проприетарными) протоколами, а также активный режим шлюза (Agent Mode). До 32 одновременных TCP-клиентов могут обращаться к каждому устройству с поддержкой очередей до 32 запросов на соединение. Для настройки и диагностики предусмотрены защищенная веб-консоль (HTTPS), фирменные утилиты DSU/MCC, утилита Windows Driver Manager и инструмент One-click diagnostics для быстрой локализации сетевых неполадок без привлечения внешних анализаторов протоколов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Сетевые интерфейсы Ethernet | |
| Порты 10/100BaseT(X) | 2 x RJ45 (каскадное подключение или 2 независимые подсети) |
| Магнитная изоляция | 1.5 кВ (встроенная) |
| Сетевые протоколы | Modbus TCP (Client/Server), IPv4/IPv6, HTTPS, SNMPv1/v2c/v3, DHCP, DNS, SNTP, SMTP/SMTPS, ARP, ICMP |
| Последовательные интерфейсы | |
| Количество портов | 2 |
| Тип разъема | 5-контактная пружинная клеммная колодка (5-pin spring type terminal block) |
| Стандарты интерфейса | RS-232, RS-422, RS-485-2w, RS-485-4w (программный выбор) |
| Скорость передачи данных | От 50 бит/с до 921.6 кбит/с |
| Гальваническая изоляция | 2 кВ (для каждого порта) |
| Контроль направления данных RS-485 | ADDC (Automatic Data Direction Control) |
| Резисторы Pull High/Low и терминатор | 1 кОм / 150 кОм и 120 Ом (программно переключаемые) |
| Режимы и производительность Modbus | |
| Режимы работы | Transparent mode (прозрачный шлюз), Agent mode (опрос и кэш) |
| Емкость кэша тегов (Agent mode) | До 300 тегов (суммарный размер до 3072 байт) |
| Количество команд | До 128 команд на последовательный порт / Modbus TCP |
| Подключения Modbus TCP | До 32 клиентов / 32 серверов (очередь 32 запроса на клиента) |
| Поддерживаемые функции Modbus | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| Электропитание и реле | |
| Входное напряжение | 12 ... 48 VDC (сдвоенный резервированный ввод) |
| Потребляемый ток | 452 мА при 12 VDC |
| Разъем питания | 8-контактная клеммная колодка |
| Релейный выход сигнализации | 1 контакт (резистивная нагрузка 1 A @ 30 VDC) |
| Конструкция и условия эксплуатации | |
| Материал корпуса и защита | Металл, IP30 |
| Габариты (без крепления на DIN-рейку) | 25 x 89 x 129 мм |
| Вес устройства | 393 г |
| Рабочая температура | -10 ... +60 °C |
| Температура хранения | -40 ... +85 °C |
| Влажность | 5 ... 95% (без конденсации) |
| Наработка на отказ (MTBF) | 2 809 979 часов (Telcordia SR-332) |
| Гарантийный срок | 5 лет |
