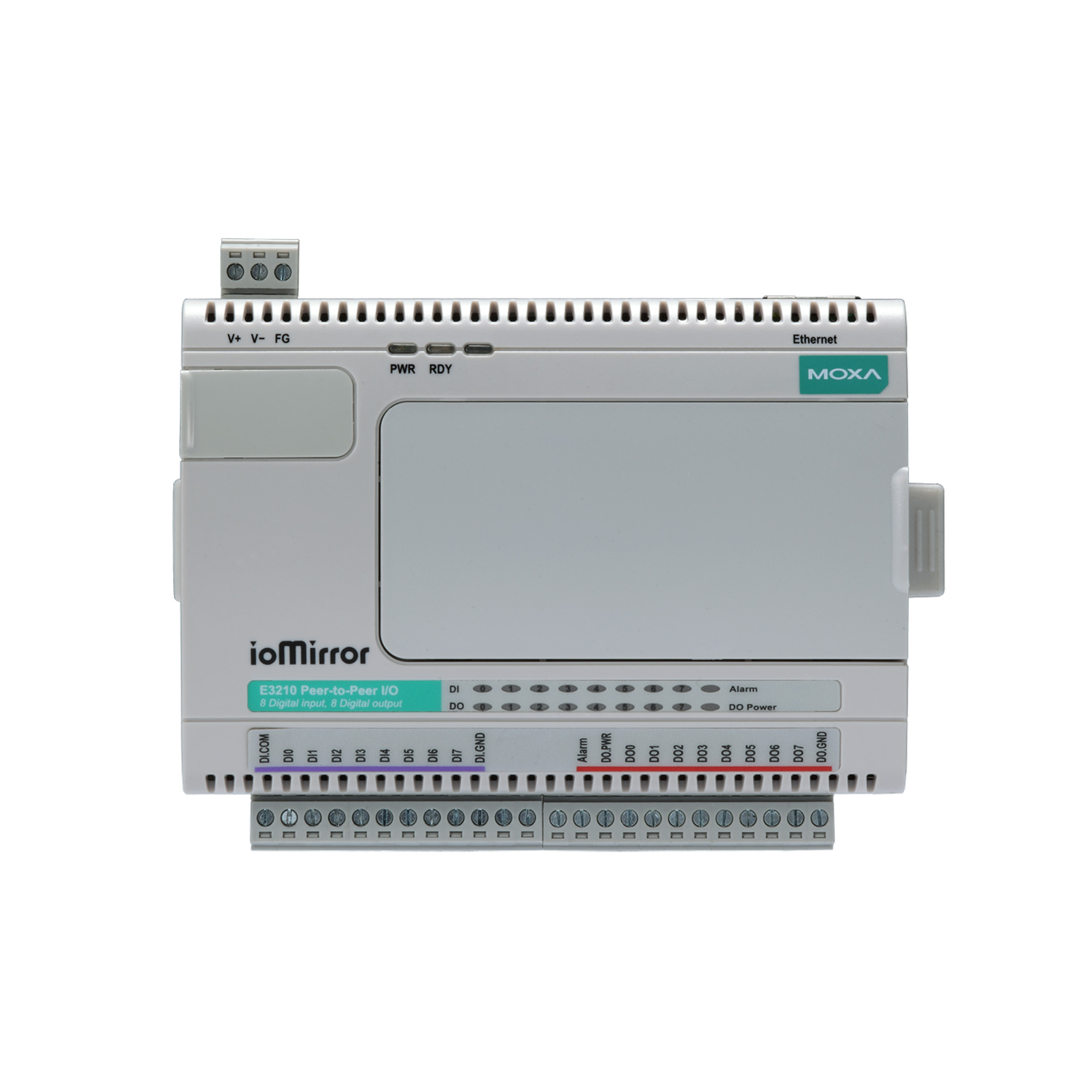

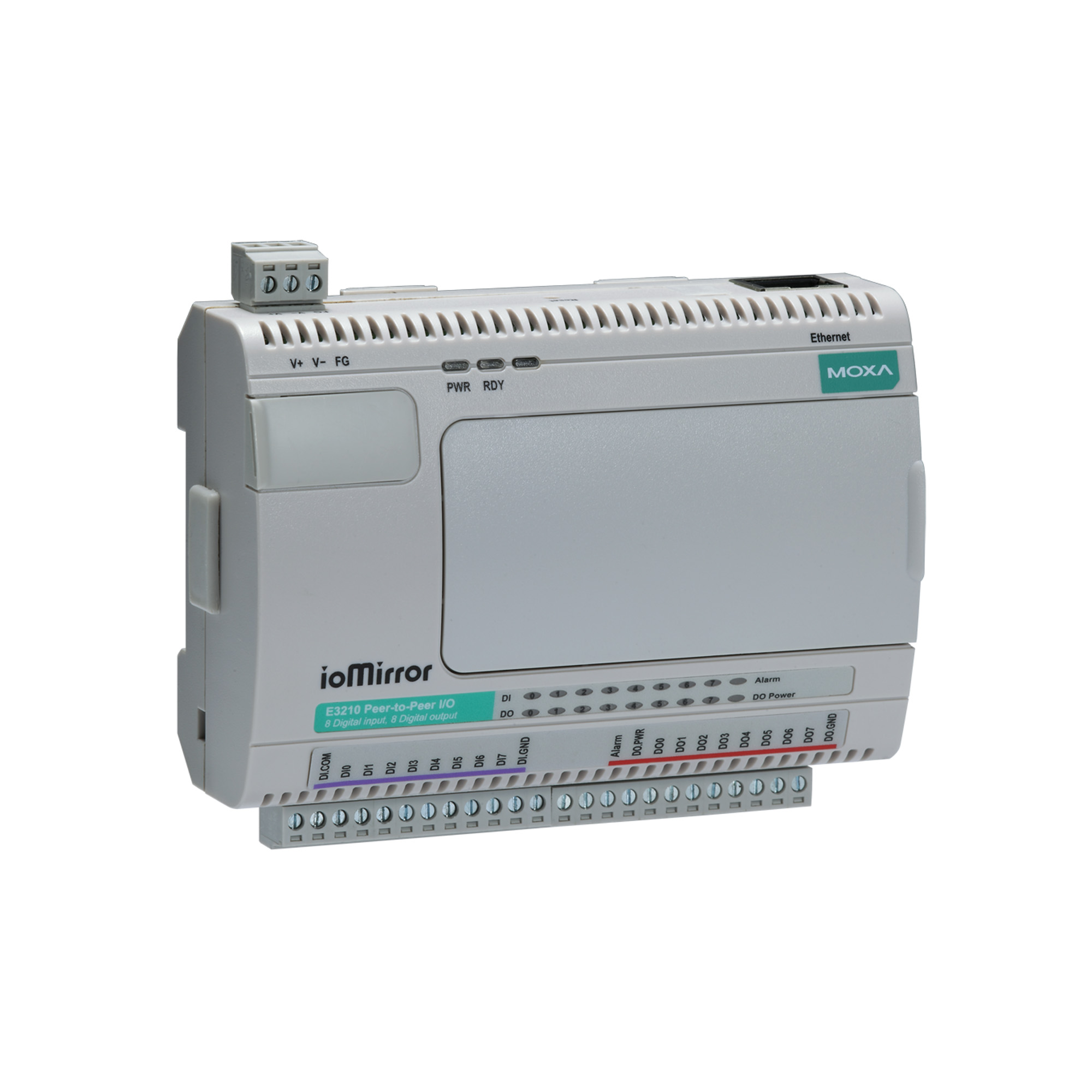

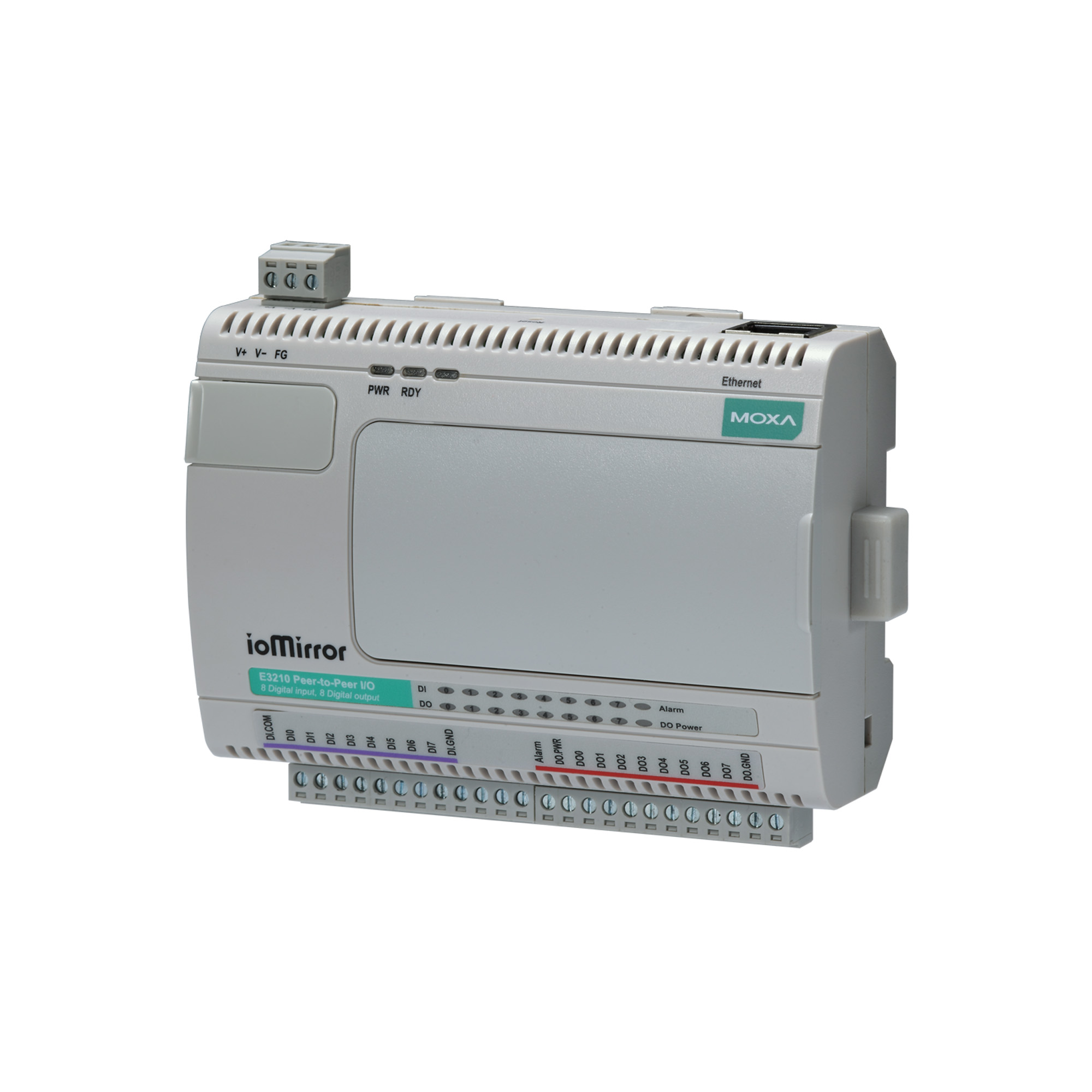

Модуль ioMirror E3210 от компании MOXA Inc. представляет собой промышленный контроллер с интерфейсом Ethernet, предназначенный для удаленного ввода и вывода дискретных сигналов. Устройство оснащено 8 каналами цифрового входа (DI) и 8 каналами цифрового выхода (DO), что обеспечивает гибкость в интеграции с различными системами автоматизации.
Ключевые технические особенности:
- Цифровые входы (DI): 8 каналов с изоляцией 3000 В постоянного тока. Поддерживаются сухие (нормально открытые) и влажные контакты. Для сухих контактов логический "0" соответствует замыканию на землю, логический "1" — открытому состоянию. Для влажных контактов логический "0" соответствует напряжению 0–3 В постоянного тока, логический "1" — 10–30 В постоянного тока.
- Цифровые выходы (DO): 8 каналов типа Sink с максимальным током 200 мА на канал. Защищены от перенапряжения до 45 В постоянного тока и от перегрева до 160°C.
- Интерфейс Ethernet: 1 порт 10/100 Мбит/с (RJ45) с магнитной изоляцией 1,5 кВ. Поддерживаемые протоколы: Modbus TCP, TCP/IP, UDP, DHCP, Bootp, HTTP, SNTP.
- Питание: Рабочее напряжение 12–48 В постоянного тока, потребление тока 136 мА при 24 В постоянного тока.
- Условия эксплуатации: Рабочая температура от -10°C до +60°C, влажность 5–95% (без конденсации). Температура хранения от -40°C до +85°C. Рабочая высота до 2000 м над уровнем моря.
- Защита: Защита от перегрева до 160°C, защита от перенапряжения до 45 В постоянного тока, защита от перенапряжения по току 2,6 А (по 650 мА на каждый из 4 каналов).
- Сертификации: UL 508, электромагнитная совместимость (EMI) по стандартам EN 55022 Class A, FCC Part 15 Subpart B Class A, IEC 61000-4, IEC 61000-6.
Модуль ioMirror E3210 предназначен для применения в системах автоматизации, где требуется удаленный мониторинг и управление дискретными сигналами. Он идеально подходит для использования в промышленных процессах, где необходимо обеспечить надежную и быструю передачу сигналов по сети Ethernet. Благодаря поддержке протокола Modbus TCP, устройство легко интегрируется с различными контроллерами и SCADA-системами, обеспечивая эффективное взаимодействие между компонентами системы.
Преимущества использования ioMirror E3210 включают:
- Гибкость подключения: Возможность работы с различными типами дискретных сигналов (сухие и влажные контакты) расширяет область применения устройства.
- Надежность: Высокая степень защиты от перенапряжений и перегрева обеспечивает стабильную работу в сложных промышленных условиях.
- Простота интеграции: Поддержка стандартных протоколов связи и монтаж на DIN-рейку упрощают процесс установки и настройки.
- Широкий диапазон рабочих температур: Возможность эксплуатации в температурном диапазоне от -10°C до +60°C делает устройство подходящим для различных климатических условий.
Модуль ioMirror E3210 от MOXA Inc. является надежным и эффективным решением для удаленного ввода и вывода дискретных сигналов в промышленных системах автоматизации, обеспечивая высокую степень защиты, гибкость подключения и простоту интеграции.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.21 |
| Габаритные размеры, мм | 115 x 79 x 45.6 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/ioMirror_E3210.htm |
| Защита по току | 36 В пост. 2.6 А (по 650 мА на каждый из 4 каналов) |
| Порт оповещения о разрыве связи | 1 |
| Количество каналов дискретного ввода | 8 |
| Режим работы | Дискретный вход Дискретный выход |
| Тип каналов дискретного ввода | Сухой контакт (нормально открытый), влажный контакт |
| Напряжение изоляции, В | 3000 |
| Сухой контакт | Логическая '1': открыт Логический '0': замкнут на землю |
| Влажный контакт | Логическая '1': 10~30 В постоянного тока Логический '0': 0~3 В постоянного тока |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Электромагнитная совместимость (EMS) | IEC 61000-6 IEC 61000-4 |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Безопасность | UL508 |
| Вибрации | IEC 60068-2-6 |
| Электромагнитная совместимость (EMI) | EN 55022 Class A FCC Part 15 Subpart B Class A IEC 61000-4 IEC 61000-6 |
| Рабочее напряжение | 24 В пост. (12 ~ 48 В пост.) |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая высота над уровнем моря | до 2000 м |
| Рабочая влажность, % | 5 ~ 85 |
| Рабочая температура, °C | -10 ~ +60 |
| Тип интерфейса | Ethernet |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Протоколы Ethernet | Modbus TCP HTTP Bootp Modbus UDP TCP/IP DHCP SNTP |
| Защита от перегрева | 160°C |
| Защита от перенапряжения | 45 В пост. |
| Количество каналов дискретного вывода | 8 |
| Тип каналов дискретного вывода | Sink |
| Тип устройства | Модуль удаленного ввода/вывода |
