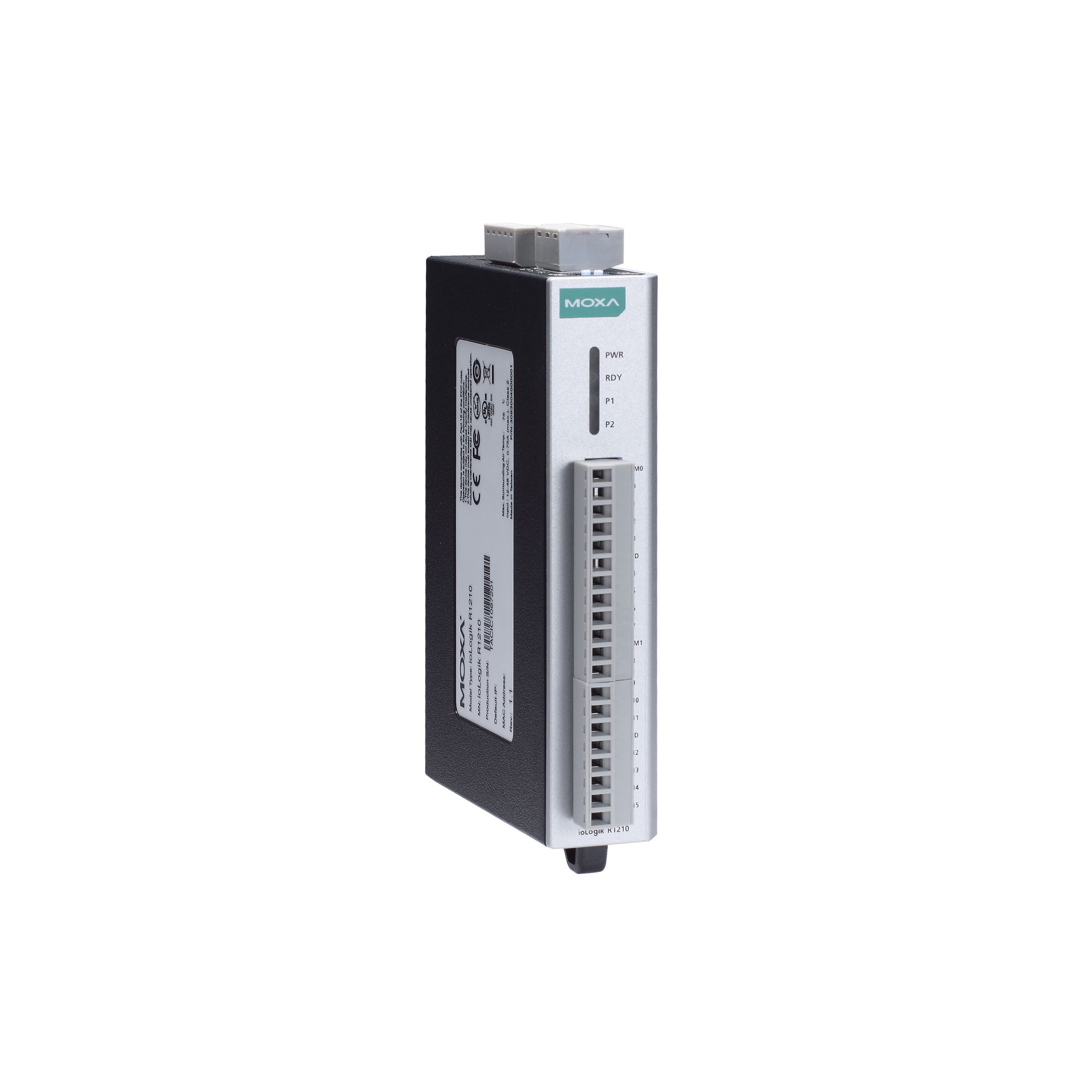

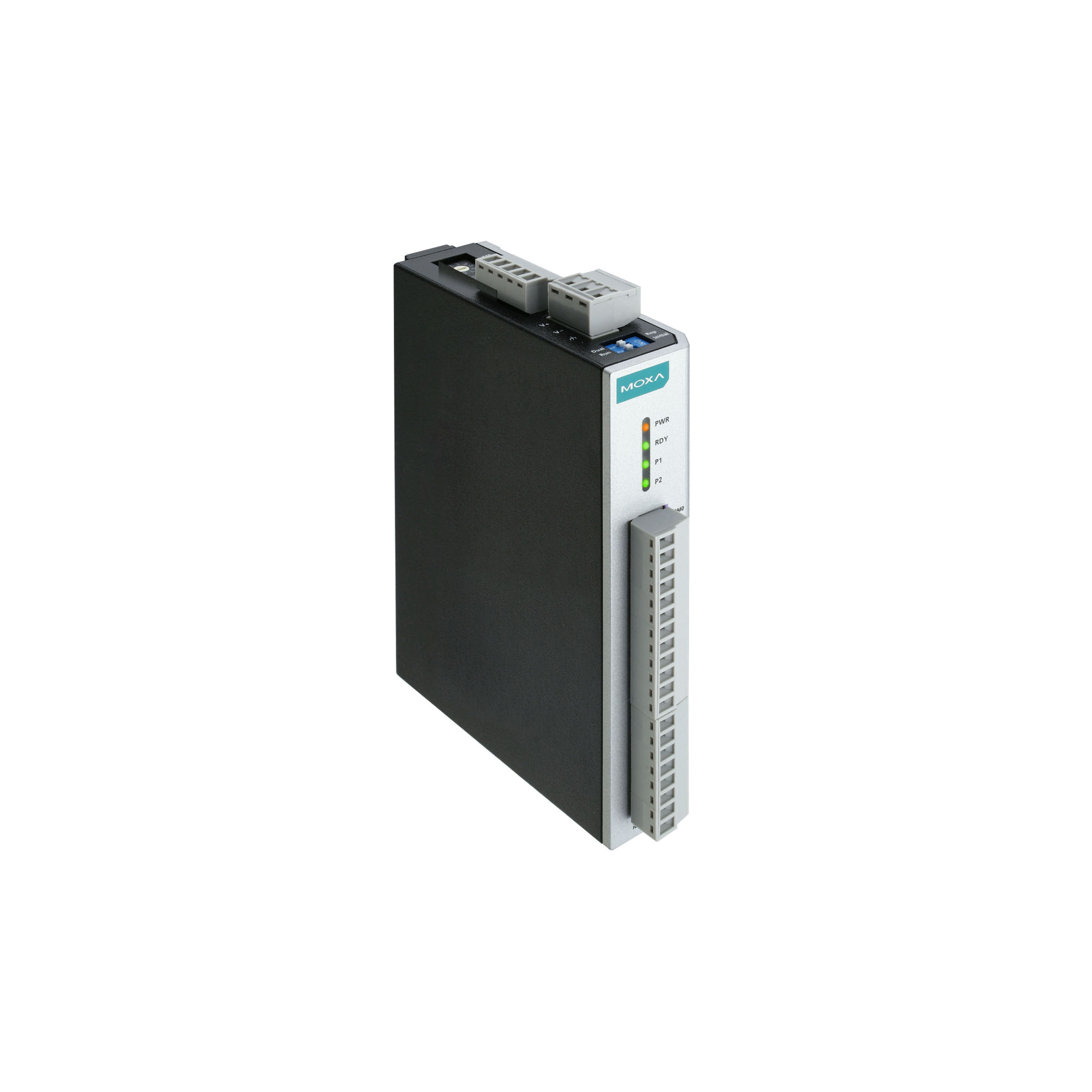

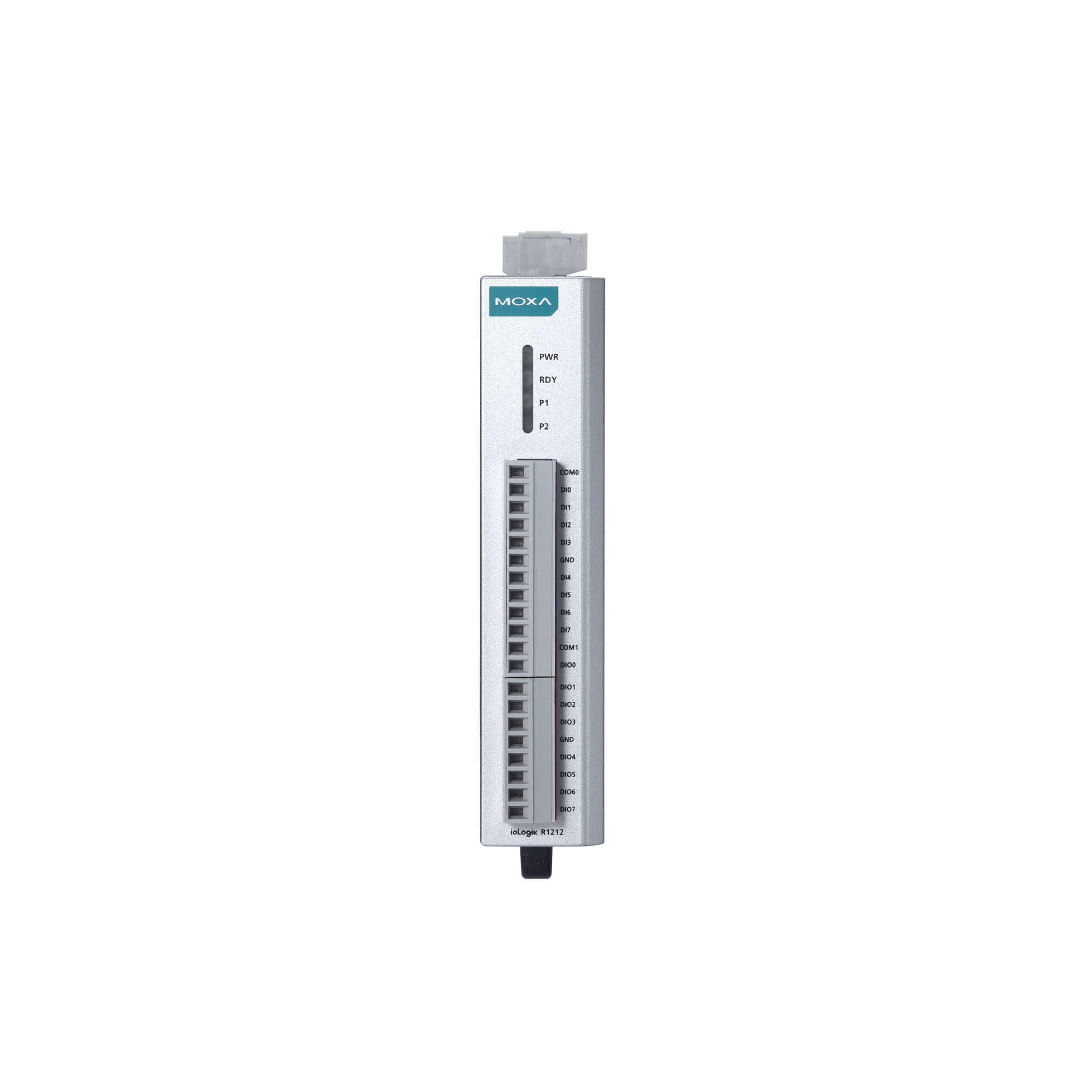

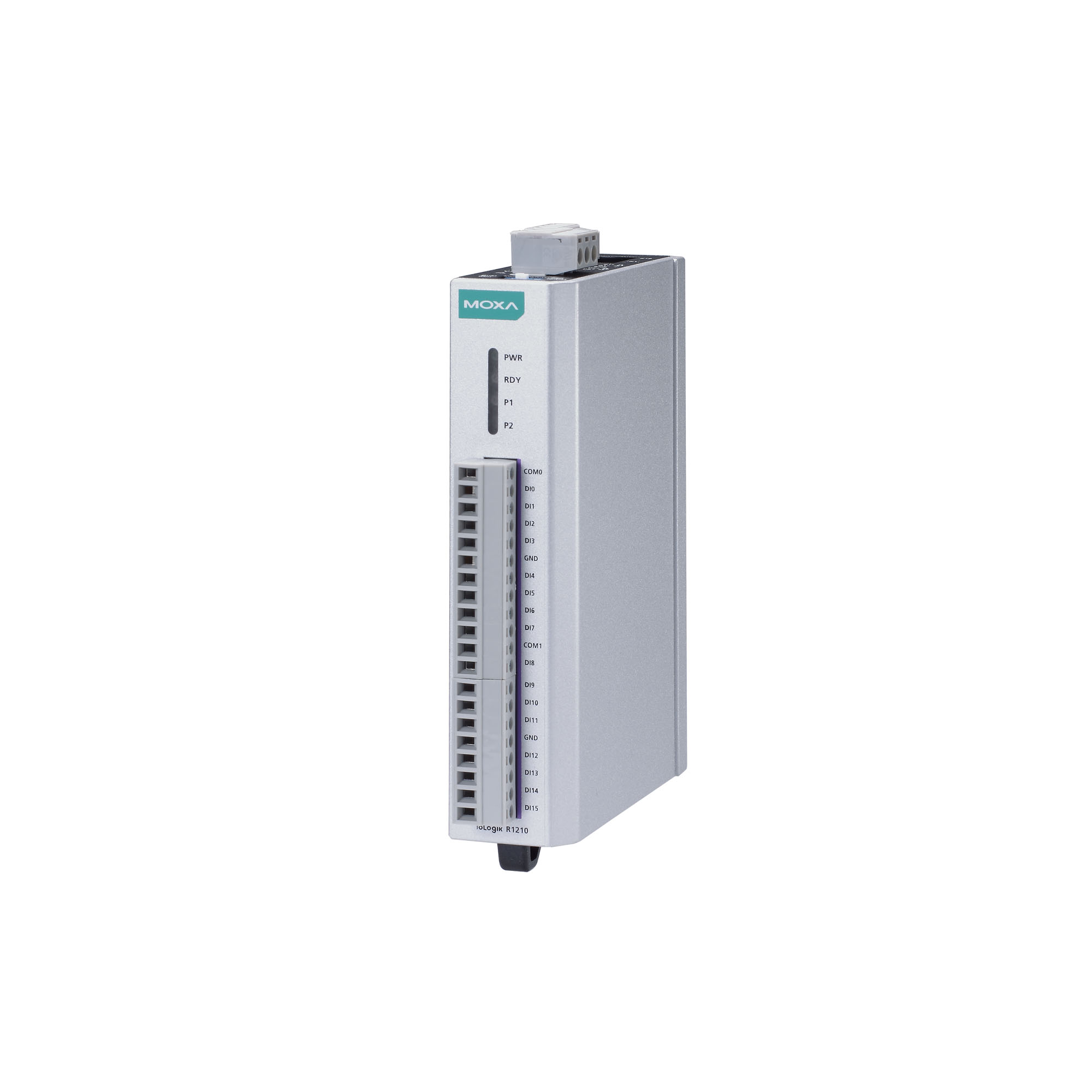

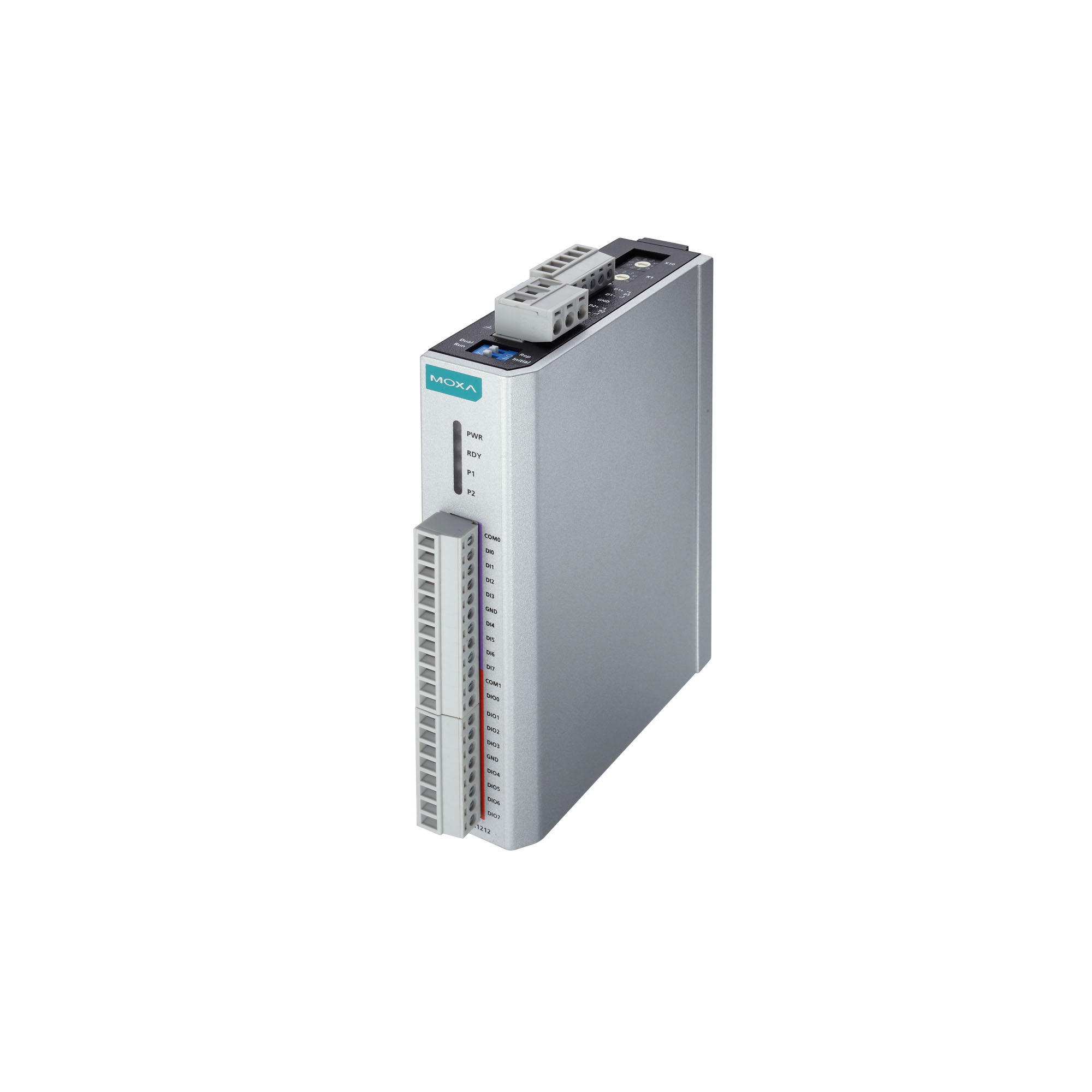

Модуль удаленного ввода-вывода MOXA ioLogik R1241-T предназначен для интеграции в системы автоматизации, требующие надежного и точного управления аналоговыми сигналами. Устройство оснащено четырьмя каналами аналогового вывода, поддерживающими диапазоны 0–10 В и 4–20 мА, что обеспечивает гибкость в подключении к различным исполнительным механизмам.
Ключевые технические особенности включают:
- Разрядность ЦАП: 12 бит, обеспечивающая высокую точность передачи сигналов.
- Диапазон рабочих температур: от -40°C до +85°C, что позволяет использовать модуль в экстремальных климатических условиях.
- Интерфейс связи: один порт RS-485 с поддержкой скорости передачи данных от 1200 до 921600 бит/с, обеспечивающий стабильную и быструю коммуникацию.
- Протоколы связи: поддержка Modbus RTU slave, что гарантирует совместимость с широким спектром промышленного оборудования.
- Электропитание: входное напряжение 12–48 В DC, что упрощает интеграцию в существующие системы питания.
- Габаритные размеры: 27,8 мм в ширину, 124 мм в высоту и 84 мм в глубину, что облегчает монтаж на DIN-рейку в ограниченных пространствах.
- Электромагнитная совместимость: соответствует стандартам EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11, а также FCC Part 15 Subpart B Class A, что обеспечивает устойчивую работу в электромагнитно насыщенных средах.
- Защита от импульсных помех: выдерживает до 15 кВ, что повышает надежность эксплуатации в промышленных условиях.
- Изоляция аналогового вывода: 3000 В DC, обеспечивающая защиту от электрических помех и повышающие безопасность системы.
Модуль ioLogik R1241-T идеально подходит для применения в системах автоматизации, где требуется точное управление аналоговыми сигналами в широком диапазоне температур. Он может быть интегрирован в системы управления технологическими процессами, системы мониторинга и управления, а также в системы управления оборудованием, работающим в экстремальных условиях. Благодаря своей надежности и широкому спектру технических характеристик, данный модуль является эффективным решением для предприятий, стремящихся повысить эффективность и безопасность своих автоматизированных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 27.8 x 124 x 84 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/ioLogik%20R1241.htm |
| Напряжение для выхода по току | 10 мА (макс.) |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Потребление тока | 343 мА при 24 В |
| Среднее время наработки на отказ (MTBF), часов | 1239293 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Удары | IEC 60068-2-27 |
| Безопасность | UL508 |
| Вибрации | IEC 60068-2-6 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая высота над уровнем моря | до 2000 м |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Стоповые биты | 1, 2 (по умолчанию = 1) |
| Бит данных | 8 |
| Скорость передачи данных, бит/с | 1200 ~ 921600 (по умолчанию = 9600) |
| Интерфейс | 2 порта RS-485 (2-проводный) |
| Четность | нет, чет, нечет (по умолчанию = нет) |
| Протоколы последовательной связи | Modbus RTU |
| Напряжение изоляции, В | 3000 |
| Сопротивление нагрузки | Внутренний регистр: 400 Ом |
| Точность ЦАП | ±0.1% ±0,1% от полного диапазона (25 °С), ±0.3% от полного диапазона (-40°C ~ 75°C) |
| Диапазон выходных сигналов по току | 4 ~ 20 мА |
| Диапазон выходных сигналов по напряжению | 0 ~ 10 В |
| Разрешение ЦАП | 12 бит |
| Количество каналов ЦАП | 4 |
| Тип устройства | Модуль удаленного ввода/вывода |
