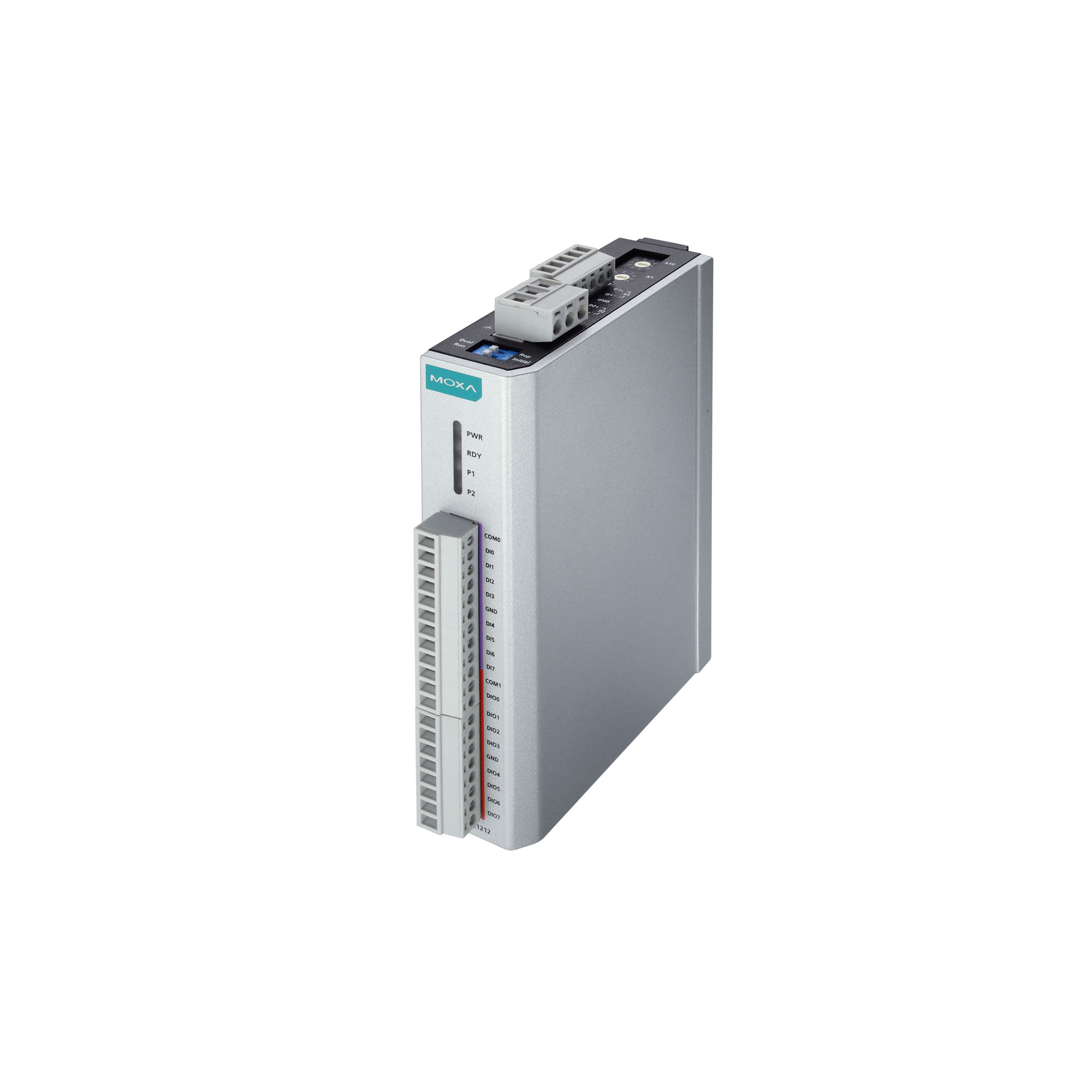

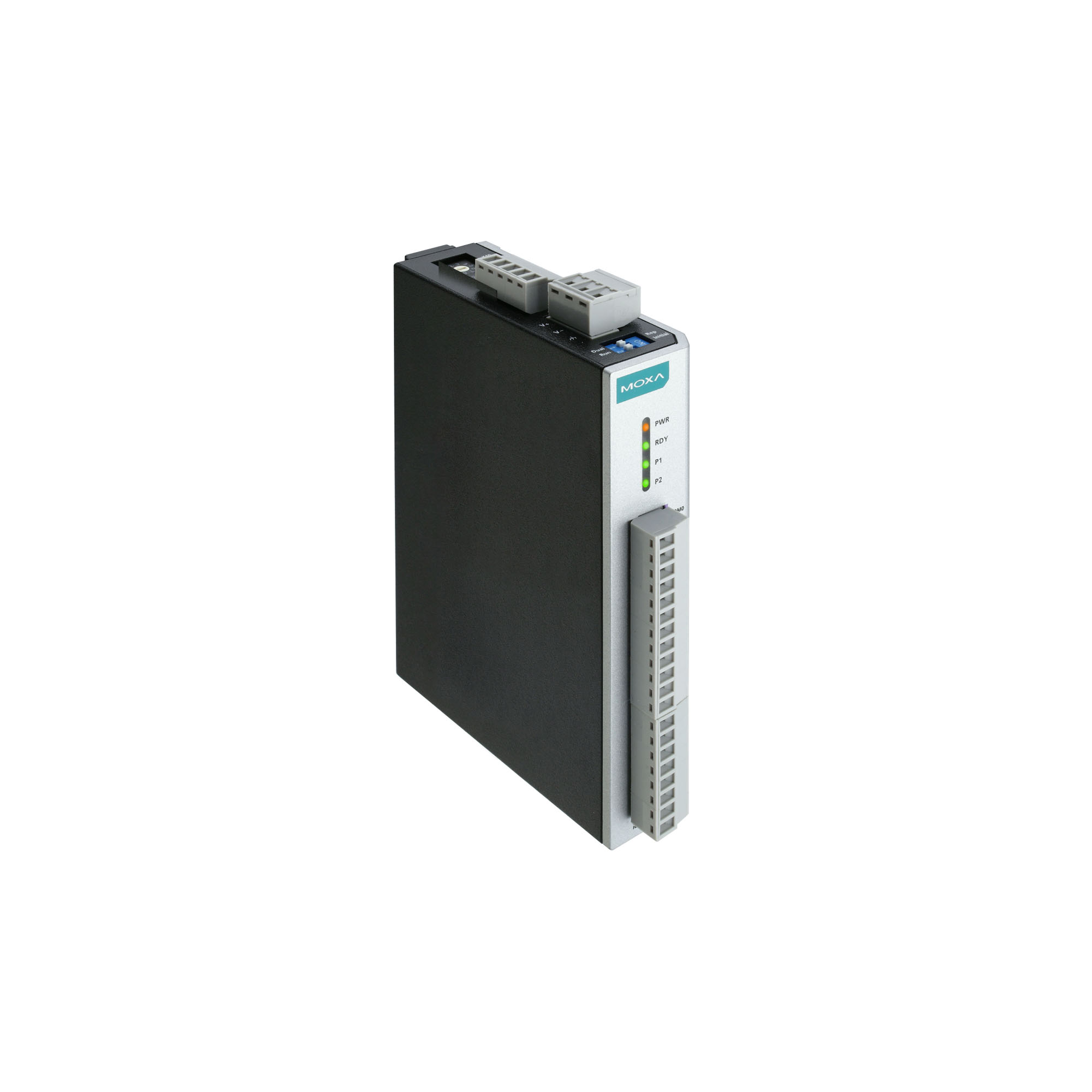

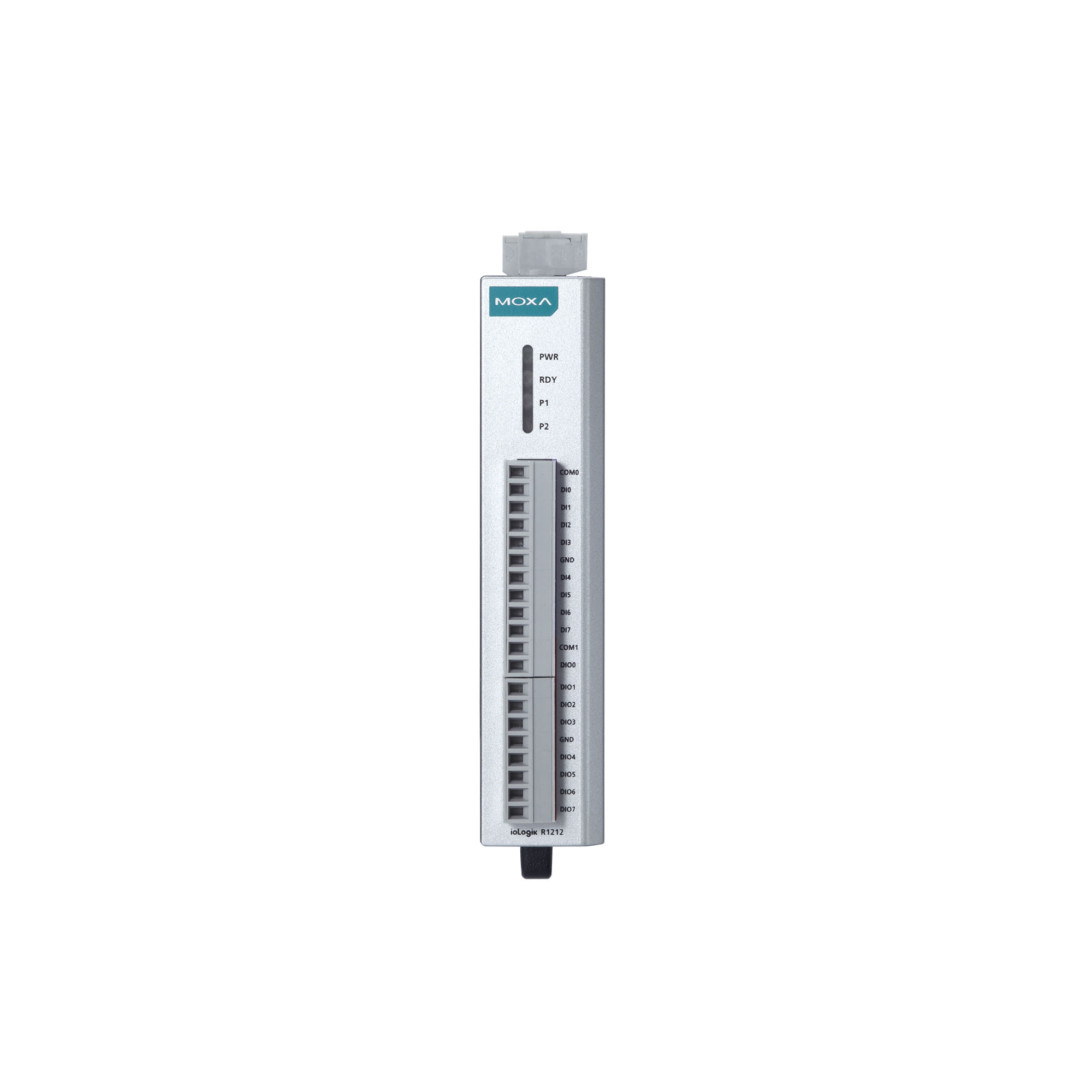

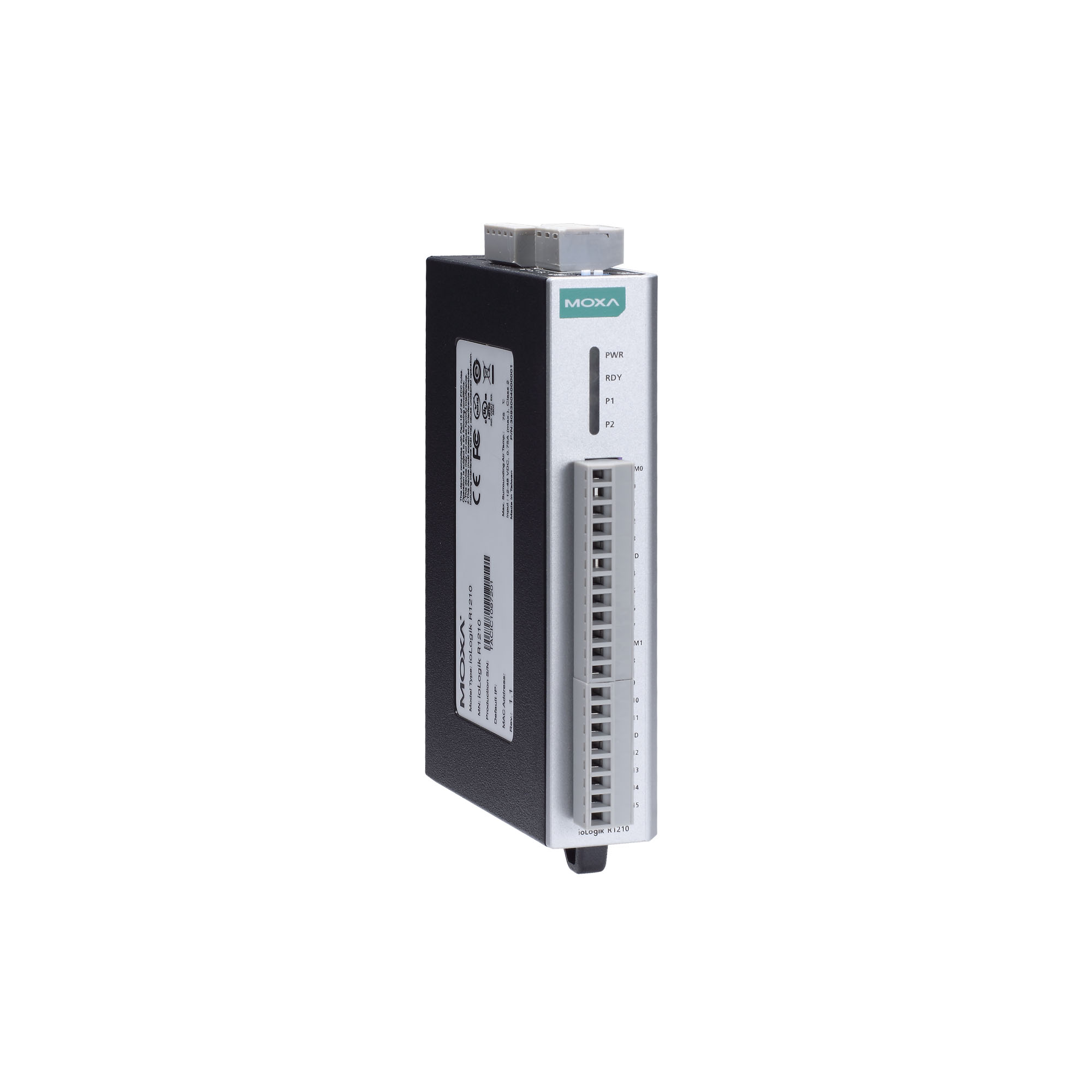

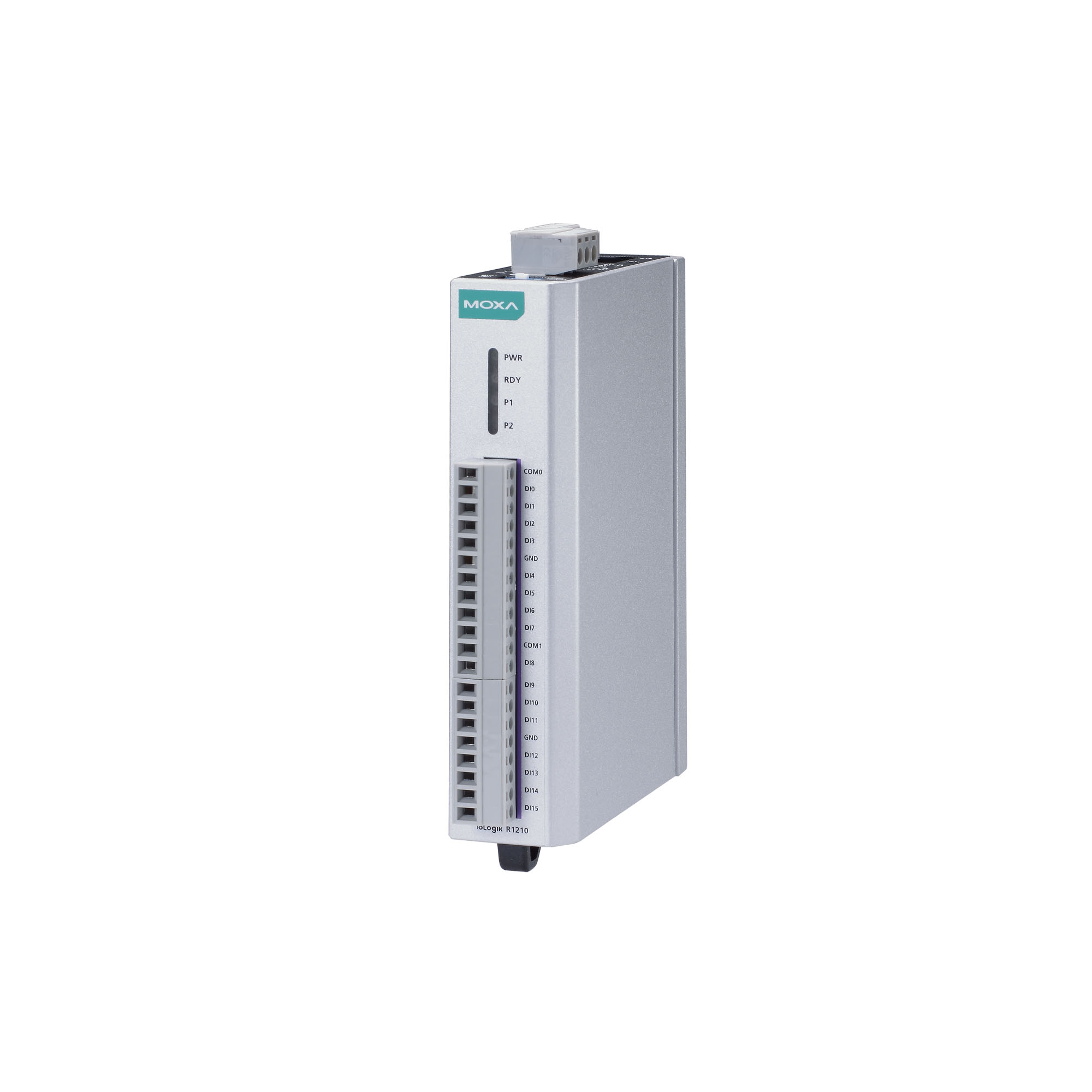

Модуль удаленного ввода-вывода ioLogik R1240-T от компании MOXA Inc. предназначен для интеграции в системы автоматизации, требующие надежного сбора и передачи аналоговых данных в условиях широкого диапазона температур. Устройство оснащено 8 дифференциальными каналами аналогового ввода с разрешением 16 бит, что обеспечивает высокую точность измерений. Входные диапазоны сигналов включают 0–10 В, 0–20 мА и 4–20 мА, с возможностью определения обрыва линии в последнем случае. Частота дискретизации составляет 12 Гц, что позволяет эффективно обрабатывать данные в реальном времени.
Для обеспечения надежной передачи данных модуль оснащен двумя портами RS-485, поддерживающими скорость передачи от 1200 до 921600 бит/с. Это позволяет организовывать как точку-точку, так и многоточечные соединения, обеспечивая гибкость в построении сетевой инфраструктуры. Встроенные резисторы Pull High/Low (1 кОм и 150 кОм) способствуют улучшению качества сигнала и повышают помехозащищенность системы.
Устройство функционирует при рабочем напряжении от 12 до 48 В постоянного тока и потребляет 216 мА при 24 В, что делает его энергоэффективным решением для промышленных приложений. Корпус выполнен из прочного пластика и предназначен для монтажа на DIN-рейку, что упрощает установку и обслуживание. Габаритные размеры модуля составляют 27,8 x 124 x 84 мм, что позволяет интегрировать его в ограниченные пространства.
Модуль ioLogik R1240-T предназначен для использования в различных областях промышленности, включая системы мониторинга и управления, автоматизацию производственных процессов, а также в приложениях, где требуется сбор и передача аналоговых данных в реальном времени. Его высокая точность измерений и надежность работы при экстремальных температурах делают его идеальным выбором для эксплуатации в сложных условиях.
Среди преимуществ устройства можно отметить:
- Высокую точность измерений с разрешением 16 бит;
- Широкий диапазон входных сигналов (0–10 В, 0–20 мА, 4–20 мА);
- Поддержку скорости передачи данных до 921600 бит/с;
- Низкое потребление энергии (216 мА при 24 В);
- Компактные размеры и удобство монтажа на DIN-рейку;
- Надежность работы при температурном диапазоне от -40 до +85 °C;
- Высокую степень защиты от электромагнитных помех и статических разрядов;
- Длительный срок службы с MTBF 1 239 293 часа.
Модуль ioLogik R1240-T совместим с различными системами автоматизации, поддерживающими протокол Modbus RTU, и может интегрироваться с другими устройствами, использующими интерфейс RS-485. Это обеспечивает гибкость в построении комплексных решений для сбора и обработки данных в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 27.8 x 124 x 84 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/ioLogik%20R1240.htm |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Потребление тока | 216 мА при 24 В |
| Среднее время наработки на отказ (MTBF), часов | 1239293 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Удары | IEC 60068-2-27 |
| Безопасность | UL508 |
| Вибрации | IEC 60068-2-6 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая высота над уровнем моря | до 2000 м |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Стоповые биты | 1, 2 (по умолчанию = 1) |
| Бит данных | 8 |
| Скорость передачи данных, бит/с | 1200 ~ 921600 (по умолчанию = 9600) |
| Интерфейс | 2 порта RS-485 (2-проводный) |
| Четность | нет, чет, нечет (по умолчанию = нет) |
| Протоколы последовательной связи | Modbus RTU |
| Тип каналов аналогового ввода | Дифференциальные |
| Напряжение изоляции, В | 3000 |
| Встроенный резистор для измерения тока | 120 Ом |
| Частота дискретизации | 0,012 кГц |
| Входное сопротивление | 10 МОм |
| Диапазон входных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА С определением обрыва линии |
| Точность АЦП | ±0.1% от полного диапазона (25 °С), ±0.3% от полного диапазона (-10 °С ~ 60 °С), ±0.5% от полного диапазона (-40°C ~ 75°C) |
| Количество каналов АЦП | 8 |
| Диапазон входных сигналов по напряжению | 0 ~ 10 В |
| Разрешение АЦП | 16 бит |
| Тип устройства | Модуль удаленного ввода/вывода |
