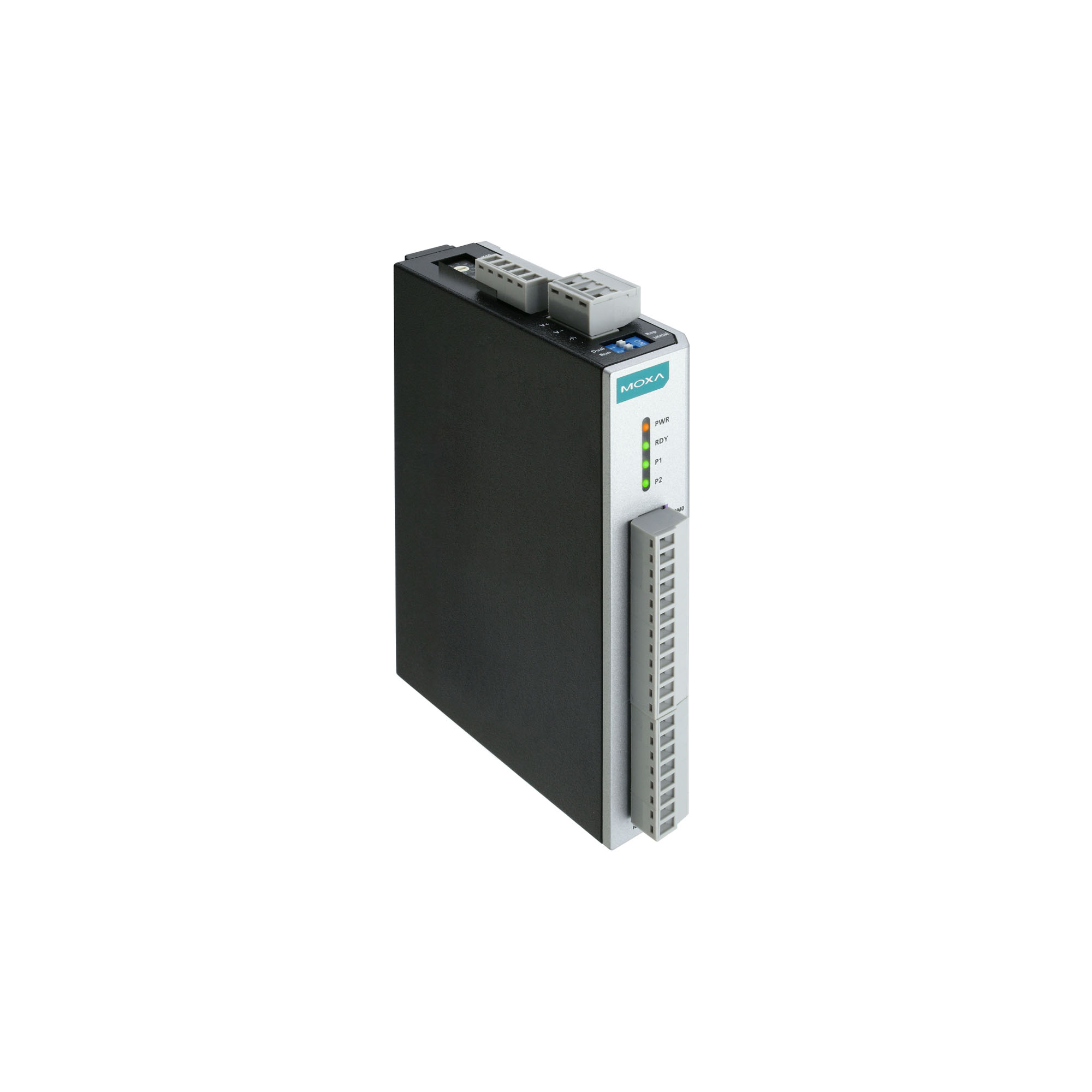

Модуль ioLogik R1240 от компании MOXA Inc. представляет собой устройство удаленного ввода-вывода, предназначенное для интеграции в системы автоматизации и мониторинга. Он оснащен 8 дифференциальными аналоговыми входами с 16-битным разрешением, обеспечивая высокую точность измерений. Диапазоны входных сигналов включают 0–10 В, 0–20 мА и 4–20 мА, что делает его универсальным для различных приложений. Частота дискретизации составляет 12 Гц, что позволяет эффективно обрабатывать данные в реальном времени. Встроенный резистор для измерения тока (120 Ом) упрощает подключение и повышает надежность системы.
Устройство поддерживает два порта RS-485 с протоколом Modbus RTU, что обеспечивает надежную и высокоскоростную передачу данных на расстояния до 1,2 км. Скорость передачи данных варьируется от 1200 до 921600 бит/с, что позволяет адаптировать систему под требования конкретного приложения. Резисторы Pull High/Low (1 кОм и 150 кОм) обеспечивают дополнительную гибкость при настройке сети.
Модуль функционирует при рабочем напряжении от 12 до 48 В постоянного тока и потребляет 216 мА при 24 В, что делает его энергоэффективным решением. Рабочая температура устройства варьируется от -10 до +75°C, что позволяет использовать его в различных климатических условиях. Корпус выполнен из прочного пластика и предназначен для монтажа на DIN-рейку, что упрощает установку и обслуживание.
Модуль ioLogik R1240 находит применение в различных отраслях, включая промышленную автоматизацию, системы мониторинга окружающей среды и управление процессами. Он идеально подходит для задач, требующих надежного сбора и передачи аналоговых данных на большие расстояния. Благодаря поддержке протокола Modbus RTU, устройство легко интегрируется с различными контроллерами и системами SCADA, обеспечивая гибкость и масштабируемость решений.
Среди преимуществ устройства можно отметить:
- Высокая точность измерений благодаря 16-битному АЦП и точности ±0,1% от полного диапазона при 25°C.
- Гибкость подключения благодаря поддержке различных диапазонов входных сигналов и встроенному резистору для измерения тока.
- Надежность передачи данных обеспечивается двумя портами RS-485 с протоколом Modbus RTU и возможностью организации резервных каналов связи.
- Устойчивость к внешним воздействиям благодаря сертификациям по стандартам электромагнитной совместимости (EMC) и ударопрочности.
- Простота установки благодаря компактным габаритам и возможности монтажа на DIN-рейку.
Модуль ioLogik R1240 является надежным и эффективным решением для задач удаленного сбора и передачи аналоговых данных в промышленных и автоматизированных системах, обеспечивая высокую точность, гибкость и надежность работы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 27.8 x 124 x 84 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/ioLogik%20R1240.htm |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Потребление тока | 216 мА при 24 В |
| Среднее время наработки на отказ (MTBF), часов | 1239293 |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Удары | IEC 60068-2-27 |
| Безопасность | UL508 |
| Вибрации | IEC 60068-2-6 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | -10 ~ +75 |
| Рабочая высота над уровнем моря | до 2000 м |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Стоповые биты | 1, 2 (по умолчанию = 1) |
| Бит данных | 8 |
| Скорость передачи данных, бит/с | 1200 ~ 921600 (по умолчанию = 9600) |
| Интерфейс | 2 порта RS-485 (2-проводный) |
| Четность | нет, чет, нечет (по умолчанию = нет) |
| Протоколы последовательной связи | Modbus RTU |
| Тип каналов аналогового ввода | Дифференциальные |
| Напряжение изоляции, В | 3000 |
| Встроенный резистор для измерения тока | 120 Ом |
| Частота дискретизации | 0,012 кГц |
| Входное сопротивление | 10 МОм |
| Диапазон входных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА С определением обрыва линии |
| Точность АЦП | ±0.1% от полного диапазона (25 °С), ±0.3% от полного диапазона (-10 °С ~ 60 °С), ±0.5% от полного диапазона (-40°C ~ 75°C) |
| Количество каналов АЦП | 8 |
| Диапазон входных сигналов по напряжению | 0 ~ 10 В |
| Разрешение АЦП | 16 бит |
| Тип устройства | Модуль удаленного ввода/вывода |
