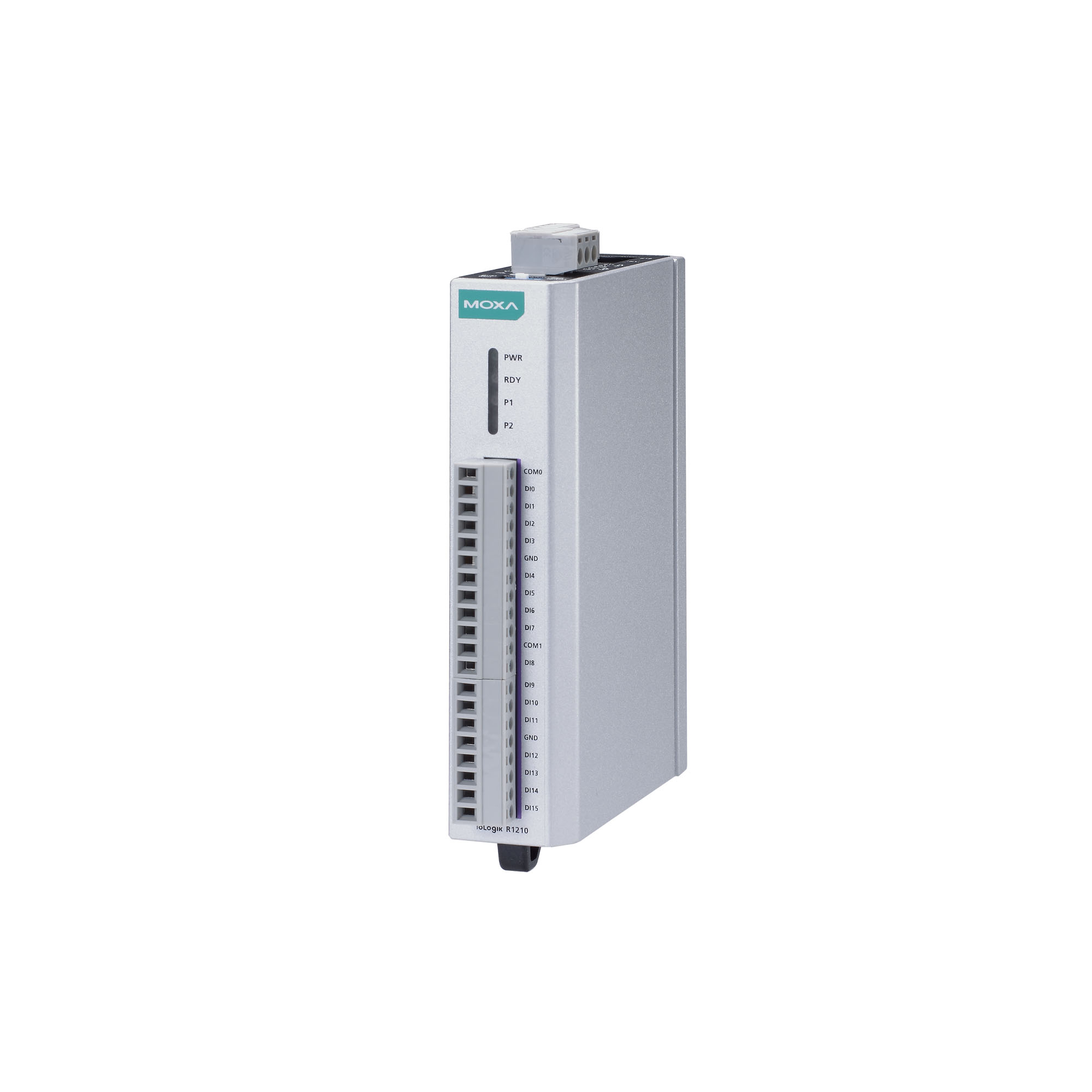

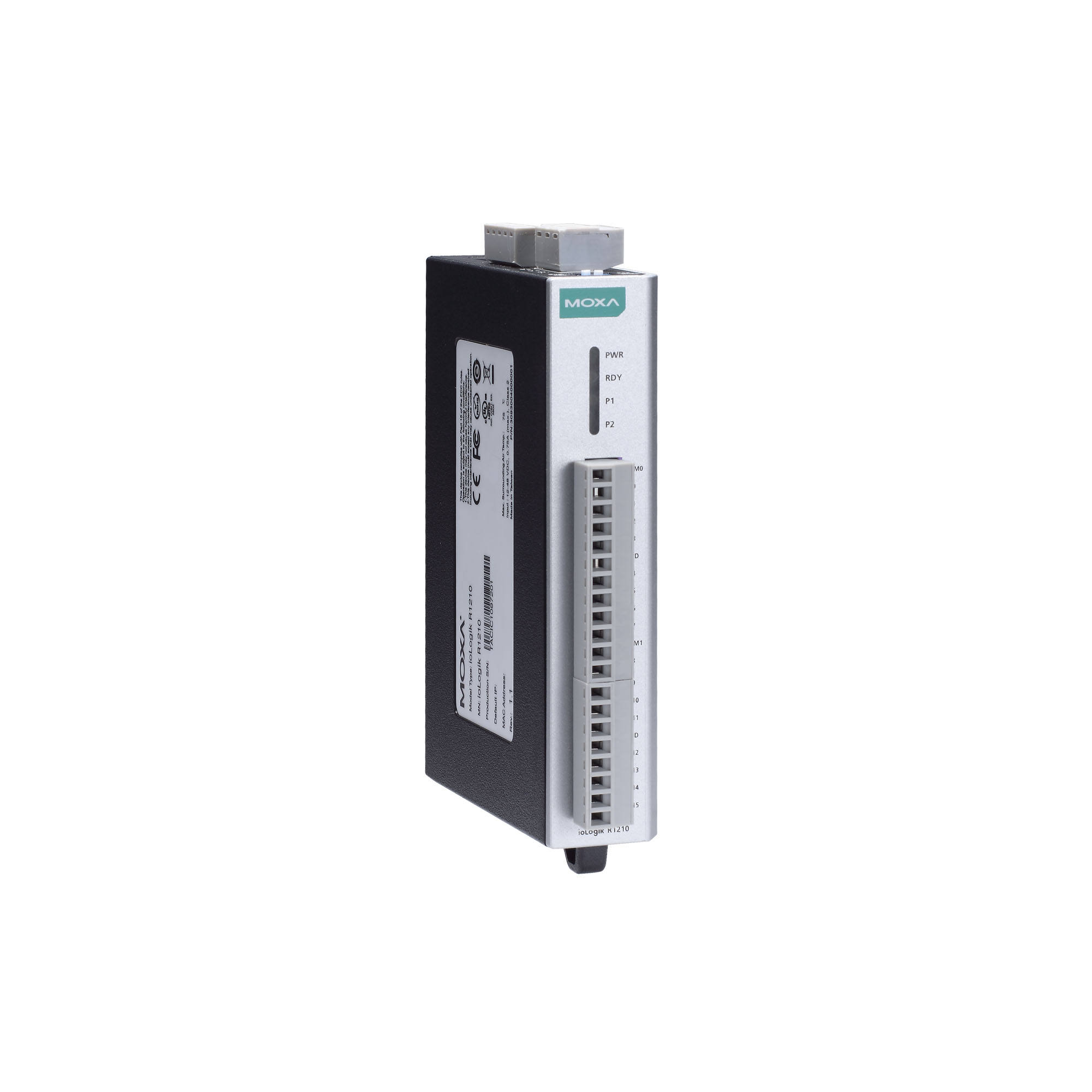

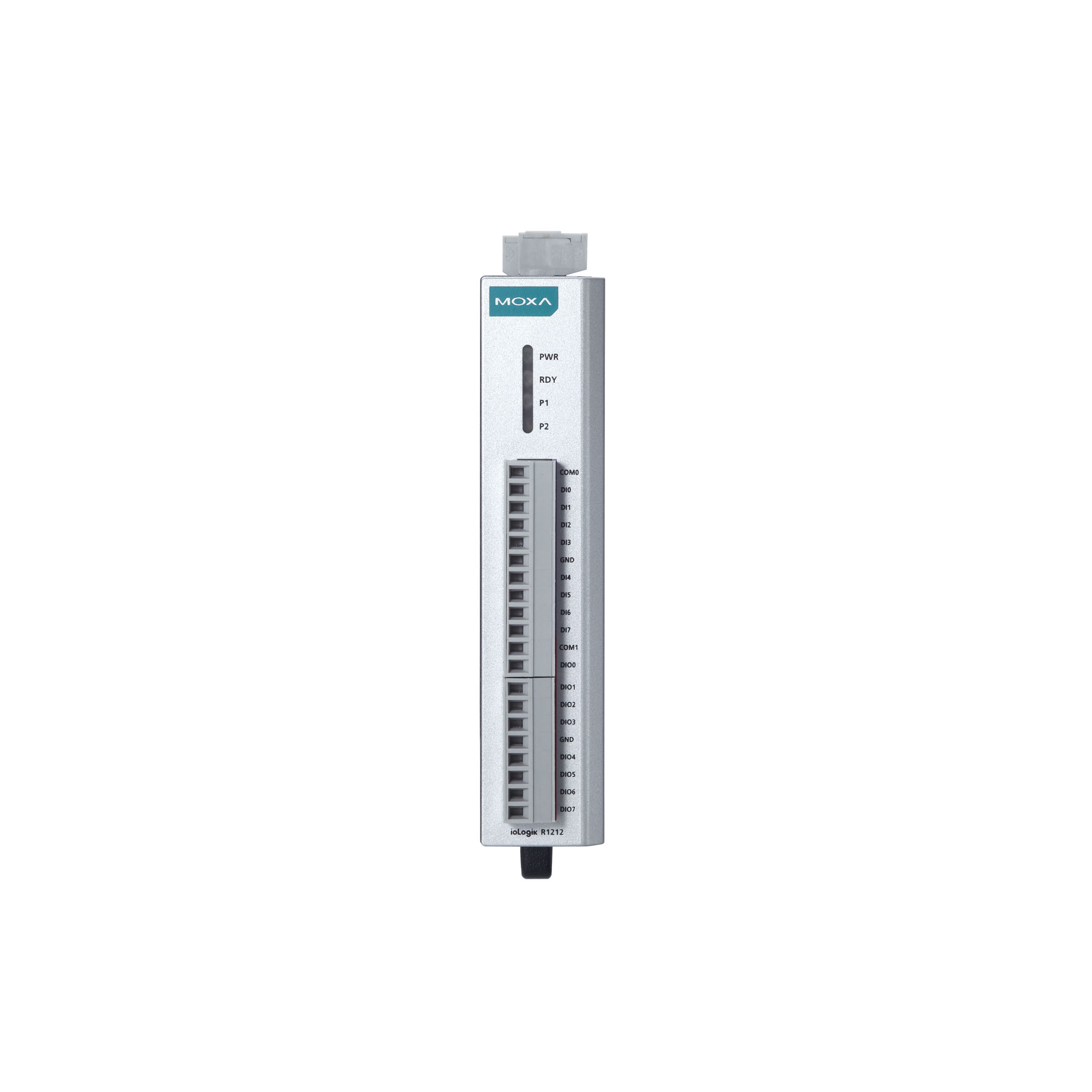

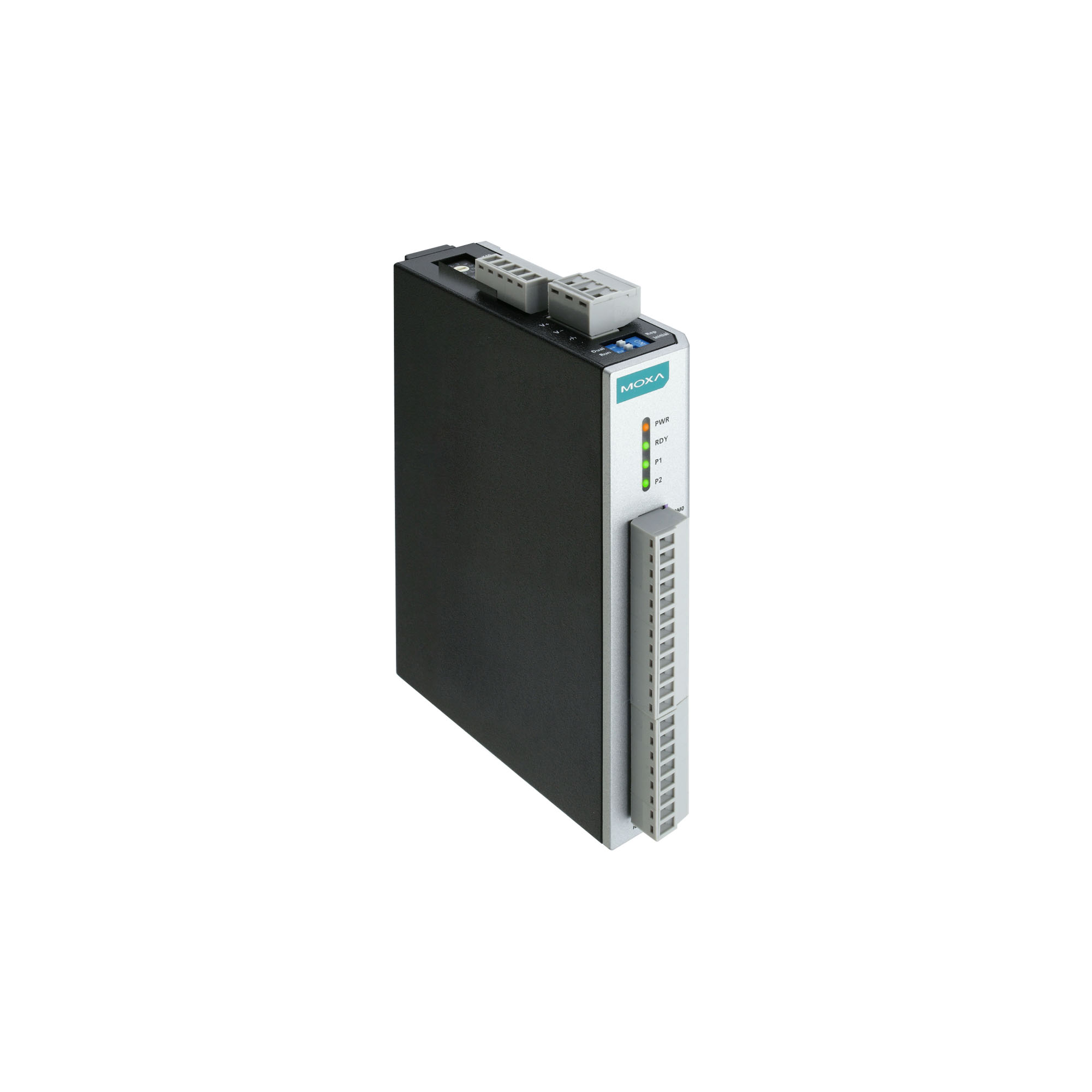

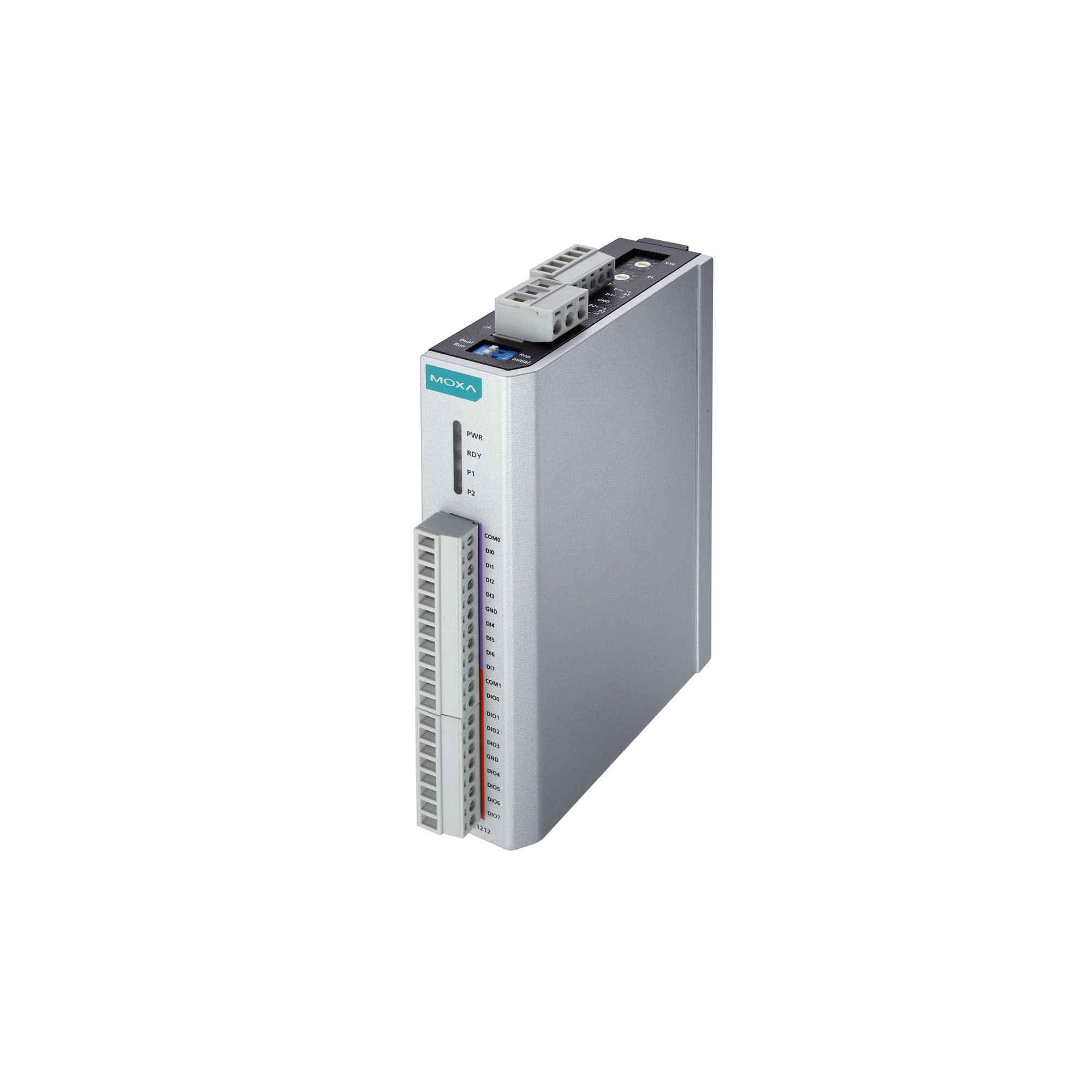

Модуль удаленного ввода-вывода MOXA ioLogik R1212-T предназначен для расширения возможностей промышленных систем автоматизации путем предоставления 8 каналов дискретного ввода (DI) и 8 каналов дискретного ввода/вывода (DIO). Устройство обеспечивает надежную интеграцию с различными промышленными контроллерами и системами управления через интерфейс RS-485 и поддерживает протокол Modbus RTU slave, что делает его совместимым с широким спектром оборудования.
Ключевые технические особенности включают:
- Дискретный ввод: 8 каналов, поддерживающих сухие и мокрые контакты. Уровни логических сигналов: логический "0" — 0~3 В, логический "1" — 10~30 В. Изоляция входов составляет 3000 В, что обеспечивает защиту от электромагнитных помех и повышает надежность работы в промышленных условиях.
- Дискретный ввод/вывод: 8 каналов, функционирующих как входы или выходы. Максимальный ток на выходе — 200 мА. Возможность работы в режиме счетчика с частотой до 2,5 кГц и разрядностью 16 бит расширяет функциональность устройства.
- Интерфейс связи: Один порт RS-485 с максимальной скоростью передачи данных 921 600 бит/с, обеспечивающий высокоскоростную и надежную передачу данных на большие расстояния.
- Электропитание: Диапазон входного напряжения от 12 до 48 В постоянного тока, что позволяет использовать устройство в различных энергетических системах.
- Рабочие условия: Широкий диапазон рабочих температур от -40 до +85°C и рабочая влажность от 5 до 95% без конденсации влаги, что делает модуль подходящим для эксплуатации в сложных климатических условиях.
- Защита и сертификация: Устройство соответствует стандартам UL 508, IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8, IEC 61000-4-4 (EFT), IEC 60068-2-6 (вибрации) и IEC 60068-2-27 (удары), что подтверждает его высокую степень защиты и надежность в эксплуатации.
Области применения включают системы автоматизации зданий, управление производственными процессами, мониторинг и управление удаленными объектами, где требуется надежный и эффективный сбор и передача данных с удаленных точек. Модуль ioLogik R1212-T обеспечивает гибкость и расширяемость промышленных систем, позволяя интегрировать различные типы входных и выходных сигналов в единую сеть управления.
Преимущества использования ioLogik R1212-T:
- Гибкость конфигурации: Возможность настройки каналов как входов или выходов в зависимости от потребностей системы.
- Высокая степень защиты: Изоляция входов и соответствие международным стандартам безопасности и электромагнитной совместимости.
- Надежность в экстремальных условиях: Широкий диапазон рабочих температур и высокая степень защиты от внешних воздействий обеспечивают стабильную работу устройства в сложных эксплуатационных условиях.
Модуль ioLogik R1212-T является эффективным решением для интеграции удаленных дискретных сигналов в промышленные системы, обеспечивая надежную и гибкую связь между различными компонентами системы автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 27.8 x 124 x 84 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/ioLogik%20R1212.htm |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Потребление тока | 187 мА при 24 В |
| Среднее время наработки на отказ (MTBF), часов | 1239293 |
| Количество каналов дискретного ввода | 16 (8 DI + 8 DIO) |
| Режим работы | Дискретный вход или импульсный выход (до 2.5 кГц) Дискретный выход или счетчик (до 5 кГц) |
| Тип каналов дискретного ввода | С общим '+', с общим '-' или сухой контакт |
| Напряжение изоляции, В | 3000 |
| Сухой контакт | Логическая '1': замкнут на землю Логический '0': открыт |
| Влажный контакт | Логическая '1': 10~30 В постоянного тока Логический '0': 0~3 В постоянного тока |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Удары | IEC 60068-2-27 |
| Безопасность | UL508 |
| Вибрации | IEC 60068-2-6 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая высота над уровнем моря | до 2000 м |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Количество каналов дискретного ввода/вывода | 8 |
| Стоповые биты | 1, 2 (по умолчанию = 1) |
| Бит данных | 8 |
| Скорость передачи данных, бит/с | 1200 ~ 921600 (по умолчанию = 9600) |
| Интерфейс | 2 порта RS-485 (2-проводный) |
| Четность | нет, чет, нечет (по умолчанию = нет) |
| Протоколы последовательной связи | Modbus RTU |
| Защита от перенапряжения | 45 В пост. |
| Количество каналов дискретного вывода | 8 |
| Защита от перегрева | 175°C (типичная), 150°C (мин.) |
| Защита по току | 2.6 A (4 канала при 650 мА) |
| Тип каналов дискретного вывода | Sink |
| Тип устройства | Модуль удаленного ввода/вывода |
