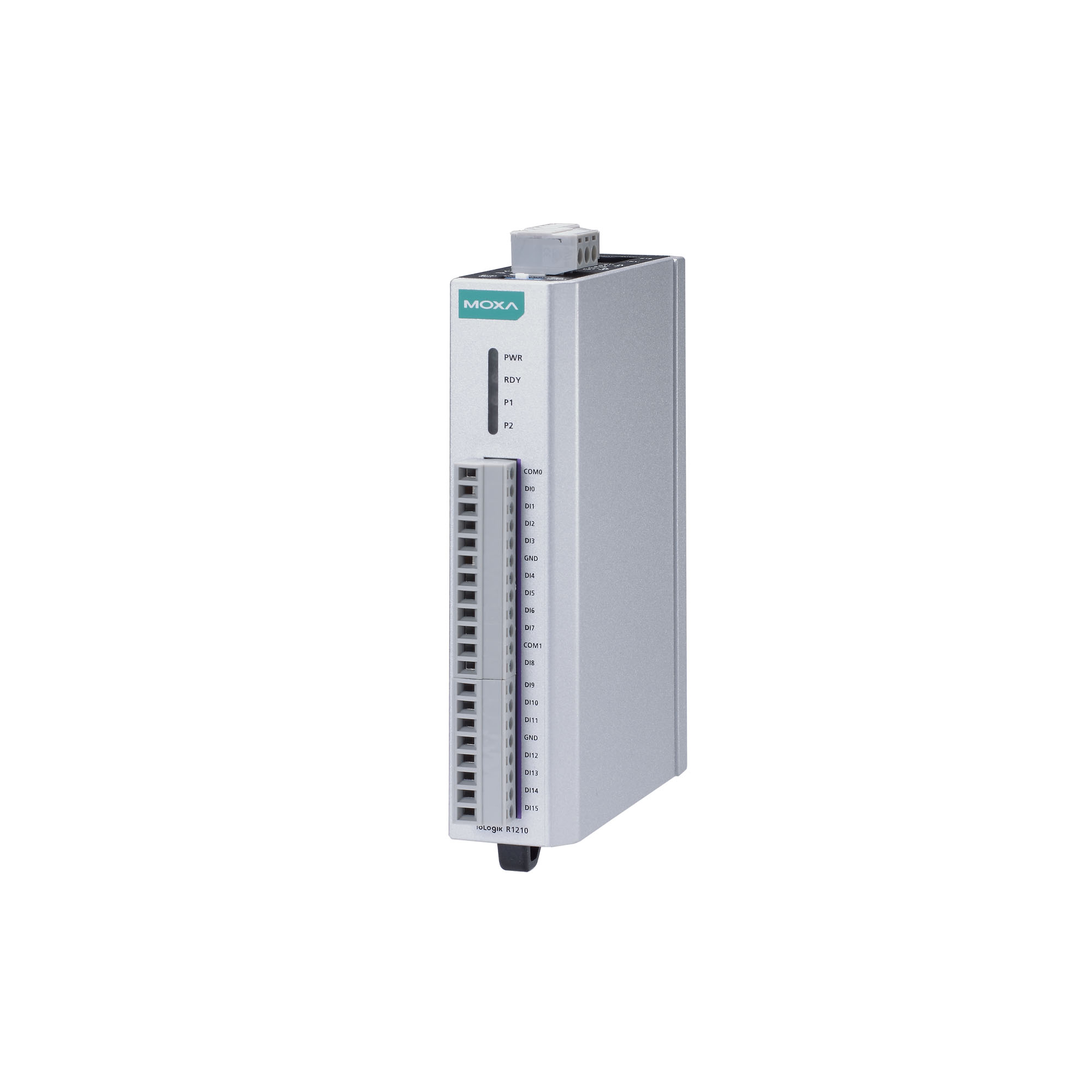

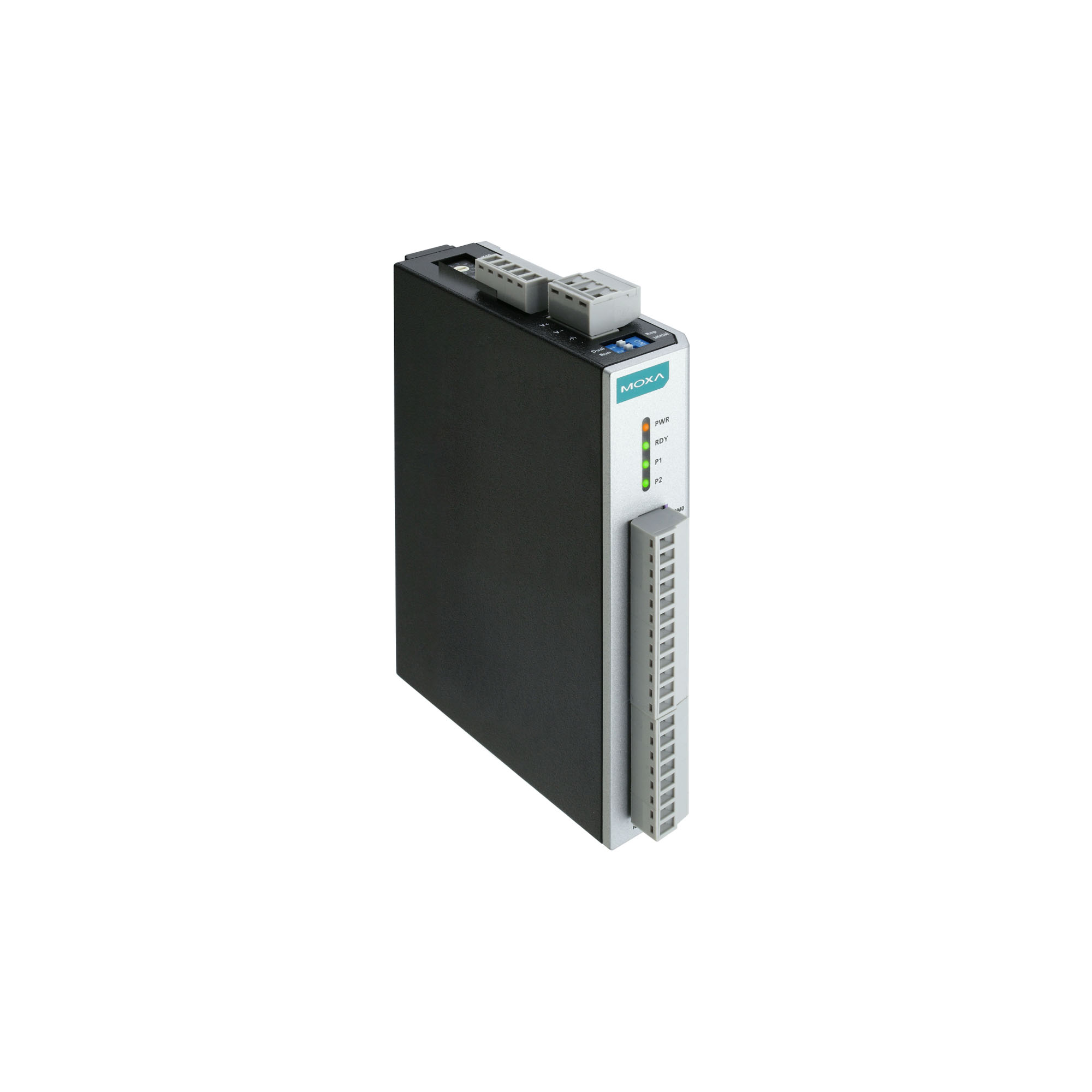

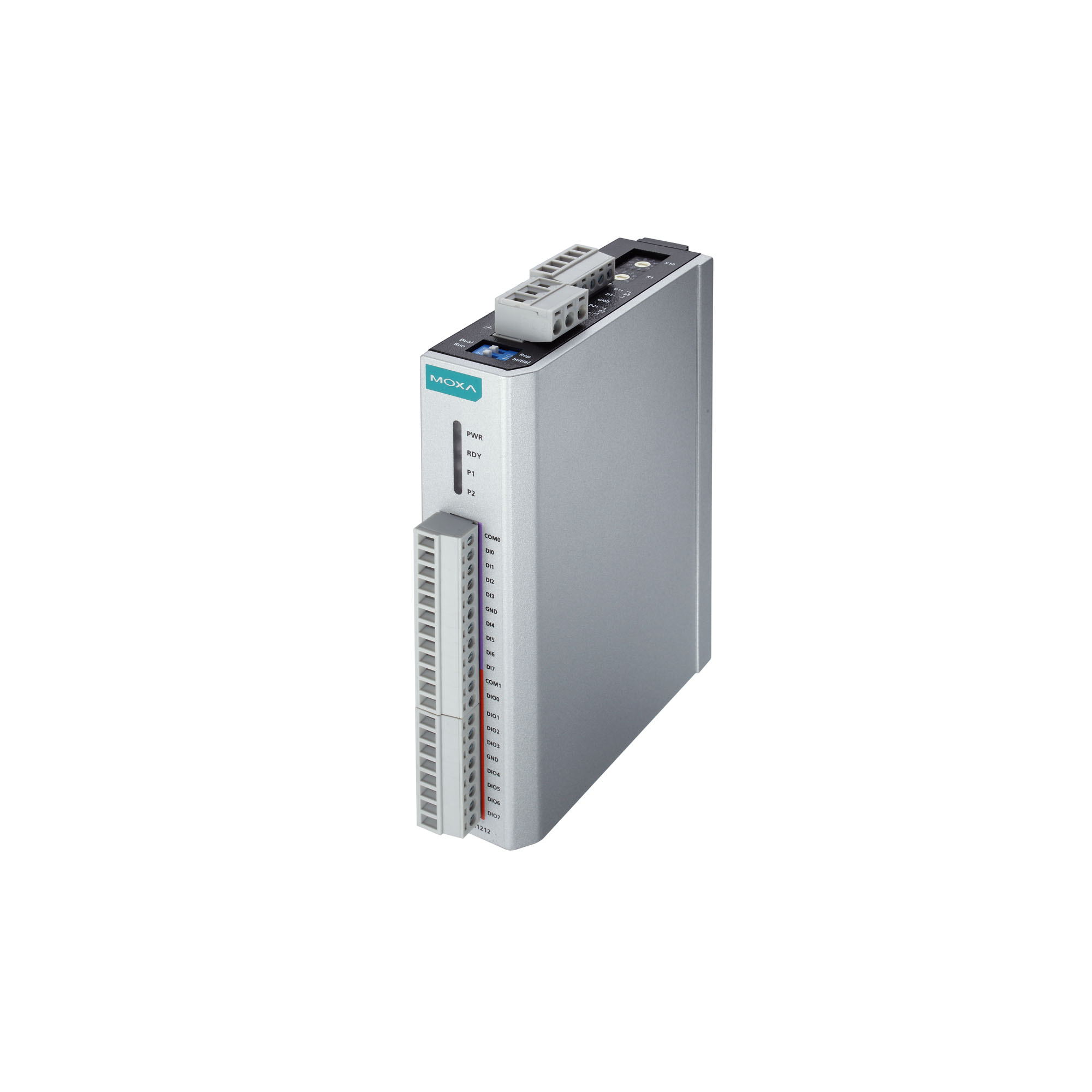

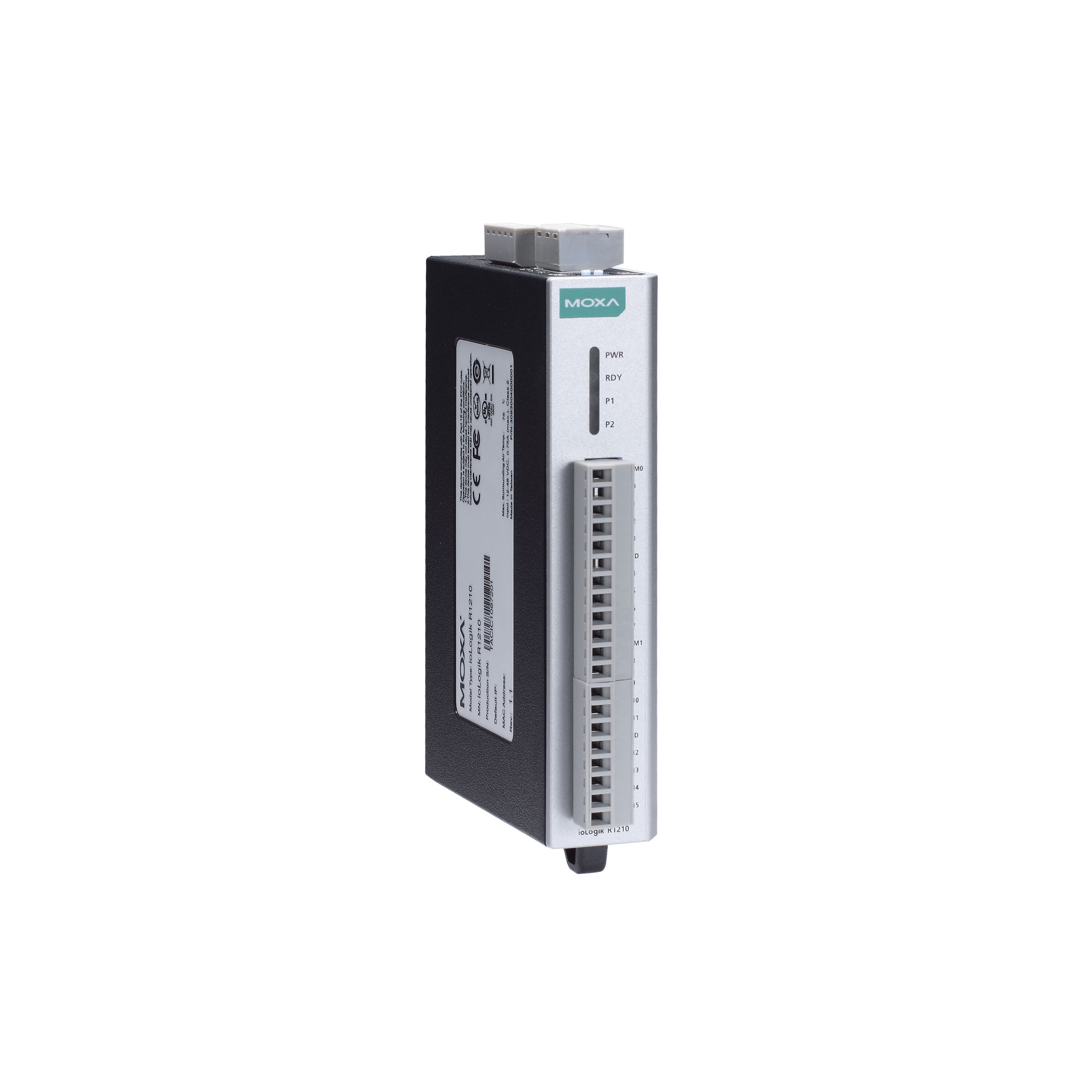

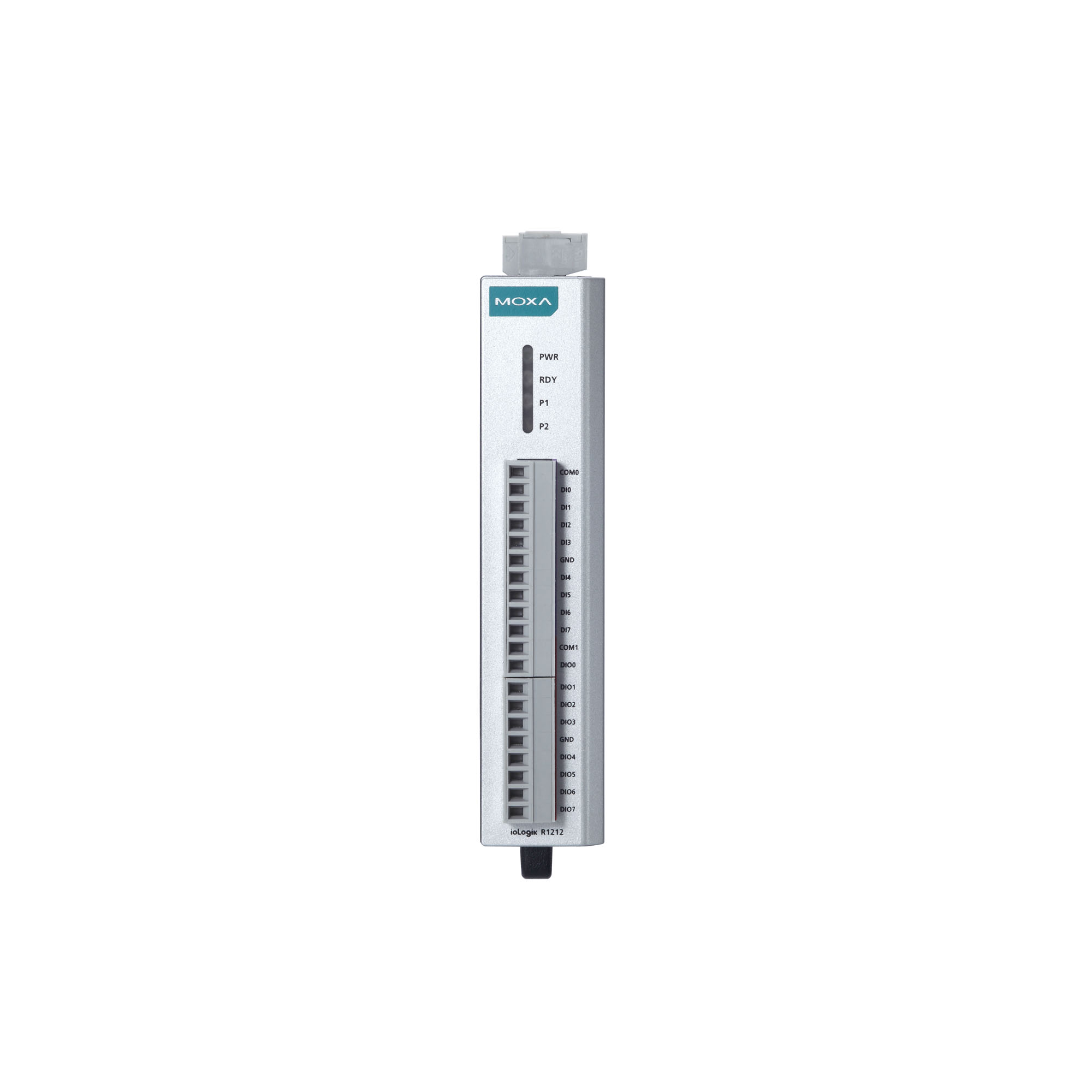

Модуль удаленного ввода-вывода MOXA ioLogik R1212 предназначен для расширения возможностей промышленных систем автоматизации путем предоставления 8 каналов дискретного ввода и 8 каналов дискретного вывода. Устройство оснащено интерфейсом RS-485 и поддерживает протокол Modbus RTU slave, что обеспечивает надежную и эффективную интеграцию в существующие системы управления.
Ключевые технические особенности:
- Дискретный ввод: 8 каналов, поддерживающих сухие и мокрые контакты. Уровни логических сигналов: логический "0" — 0~3 В, логический "1" — 10~30 В. Изоляция входов составляет 3000 В, что повышает устойчивость к электромагнитным помехам.
- Дискретный вывод: 8 каналов с максимальным выходным током 200 мА, выполненных по схеме приемника (NPN). Это позволяет подключать различные исполнительные устройства, такие как реле или индикаторы.
- Интерфейс связи: Один порт RS-485 с максимальной скоростью передачи данных 921600 бит/с, обеспечивающий высокоскоростную и надежную передачу информации на большие расстояния.
- Питание: Широкий диапазон входного напряжения от 12 до 48 В постоянного тока, что упрощает интеграцию в различные системы с различными источниками питания.
- Условия эксплуатации: Рабочая температура от -10 до +75°C и влажность от 5 до 95% без конденсации, что делает устройство подходящим для использования в различных климатических условиях.
- Габариты: Компактные размеры 27,8 x 124 x 84 мм и монтаж на DIN-рейку обеспечивают удобство установки и экономию пространства в распределительных щитах.
Области применения MOXA ioLogik R1212 включают системы удаленного мониторинга и управления, автоматизацию производственных процессов, системы сигнализации и контроля доступа. Устройство идеально подходит для интеграции в промышленные системы, где требуется надежный и эффективный ввод/вывод дискретных сигналов на расстоянии.
Преимущества использования MOXA ioLogik R1212:
- Надежность: Высокая изоляция входов и защита от электромагнитных помех обеспечивают стабильную работу в сложных промышленных условиях.
- Гибкость: Поддержка различных типов контактов и уровней сигналов позволяет адаптировать устройство под конкретные требования проекта.
- Удобство монтажа: Компактные размеры и стандартный монтаж на DIN-рейку упрощают установку и обслуживание.
- Широкий диапазон рабочих температур: Возможность эксплуатации в диапазоне от -10 до +75°C расширяет область применения устройства.
MOXA ioLogik R1212 совместим с различными промышленными системами, поддерживающими протокол Modbus RTU, и может интегрироваться с контроллерами, SCADA-системами и другими устройствами, обеспечивая эффективный обмен данными и управление процессами. Это делает его ценным компонентом для построения надежных и масштабируемых решений в области промышленной автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 27.8 x 124 x 84 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/ioLogik%20R1212.htm |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Потребление тока | 187 мА при 24 В |
| Среднее время наработки на отказ (MTBF), часов | 1239293 |
| Количество каналов дискретного ввода | 16 (8 DI + 8 DIO) |
| Режим работы | Дискретный вход или импульсный выход (до 2.5 кГц) Дискретный выход или счетчик (до 5 кГц) |
| Тип каналов дискретного ввода | С общим '+', с общим '-' или сухой контакт |
| Напряжение изоляции, В | 3000 |
| Сухой контакт | Логическая '1': замкнут на землю Логический '0': открыт |
| Влажный контакт | Логическая '1': 10~30 В постоянного тока Логический '0': 0~3 В постоянного тока |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Удары | IEC 60068-2-27 |
| Безопасность | UL508 |
| Вибрации | IEC 60068-2-6 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | -10 ~ +75 |
| Рабочая высота над уровнем моря | до 2000 м |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Количество каналов дискретного ввода/вывода | 8 |
| Стоповые биты | 1, 2 (по умолчанию = 1) |
| Бит данных | 8 |
| Скорость передачи данных, бит/с | 1200 ~ 921600 (по умолчанию = 9600) |
| Интерфейс | 2 порта RS-485 (2-проводный) |
| Четность | нет, чет, нечет (по умолчанию = нет) |
| Протоколы последовательной связи | Modbus RTU |
| Защита от перенапряжения | 45 В пост. |
| Количество каналов дискретного вывода | 8 |
| Защита от перегрева | 175°C (типичная), 150°C (мин.) |
| Защита по току | 2.6 A (при 650 мА на каждый канал) |
| Тип каналов дискретного вывода | Sink |
| Тип устройства | Модуль удаленного ввода/вывода |
