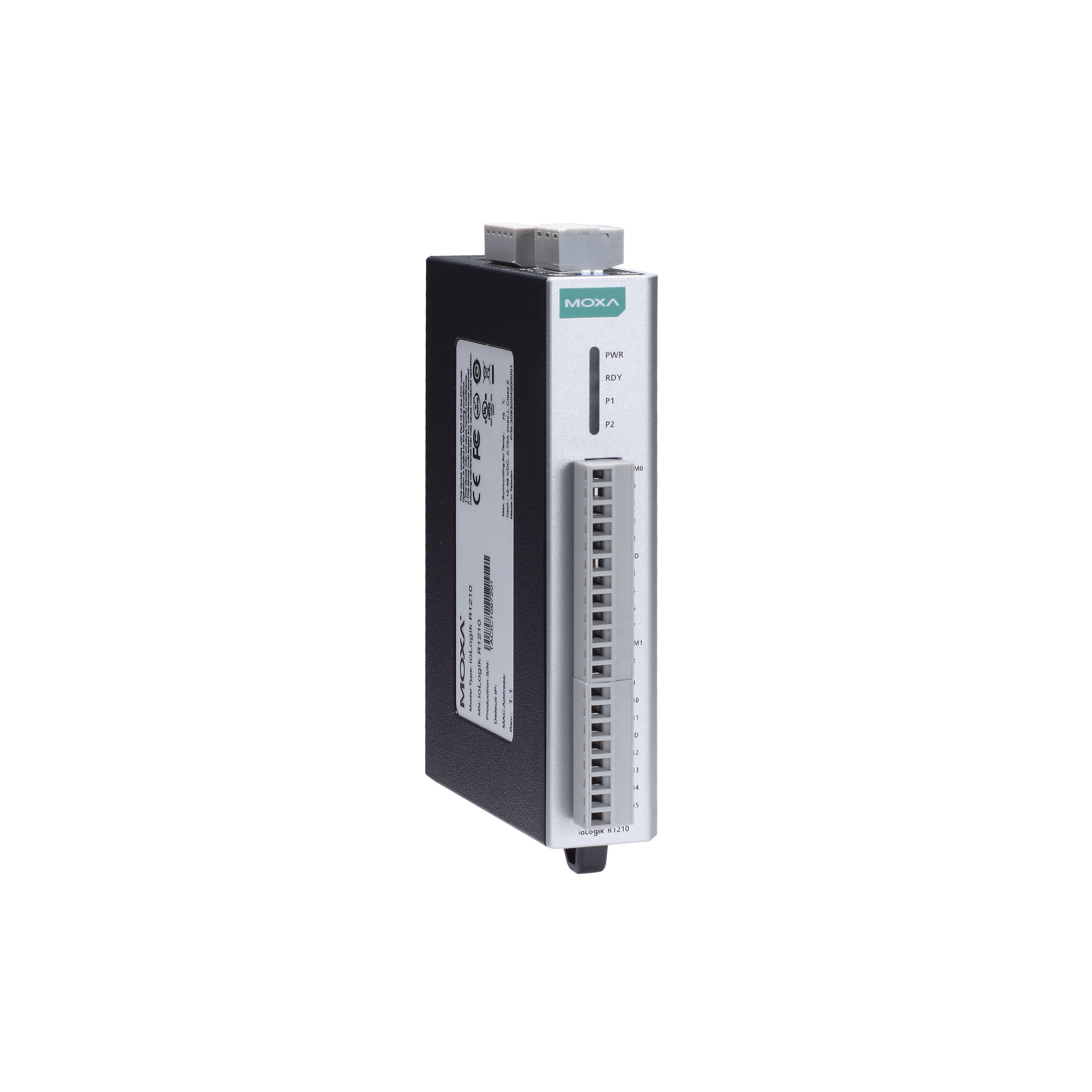

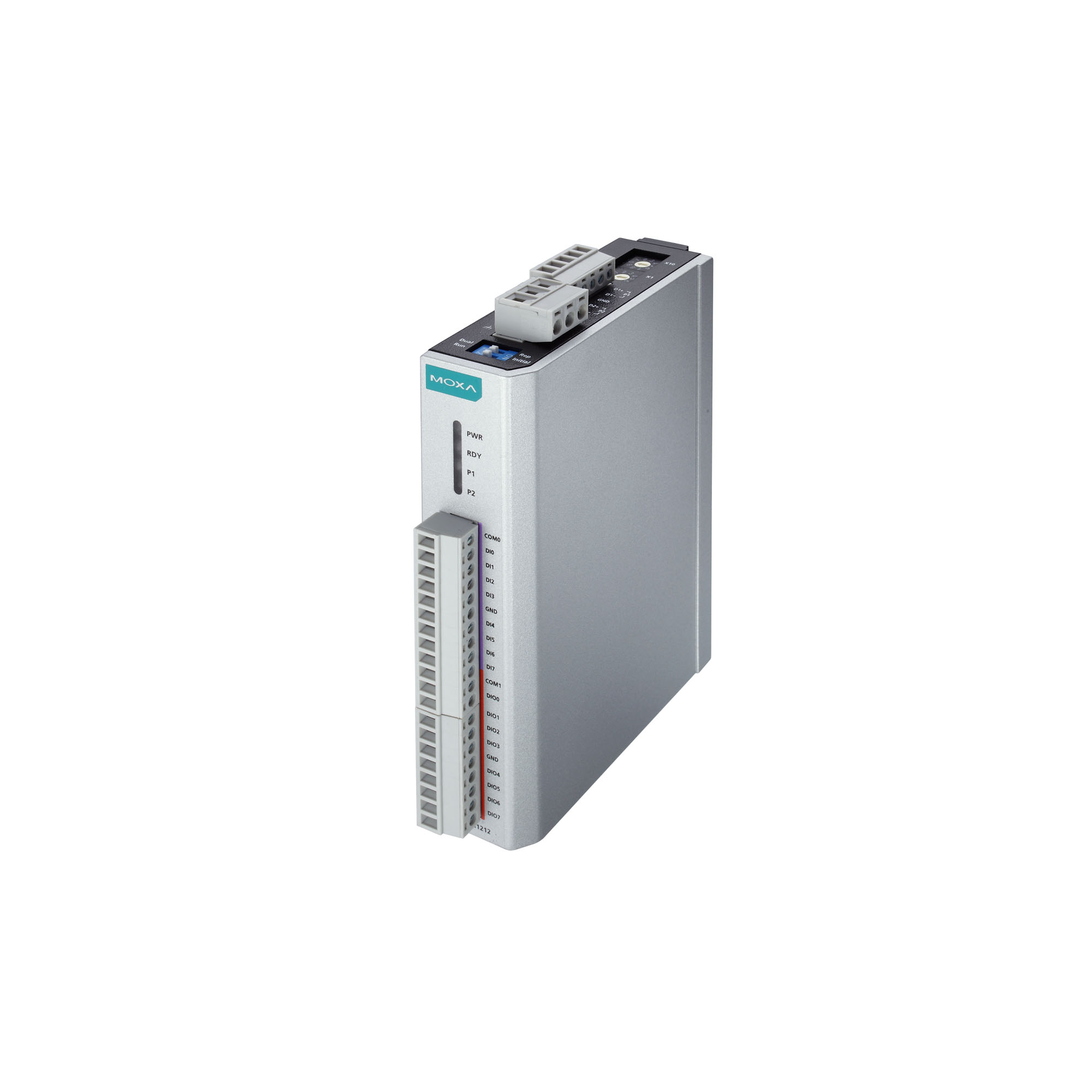

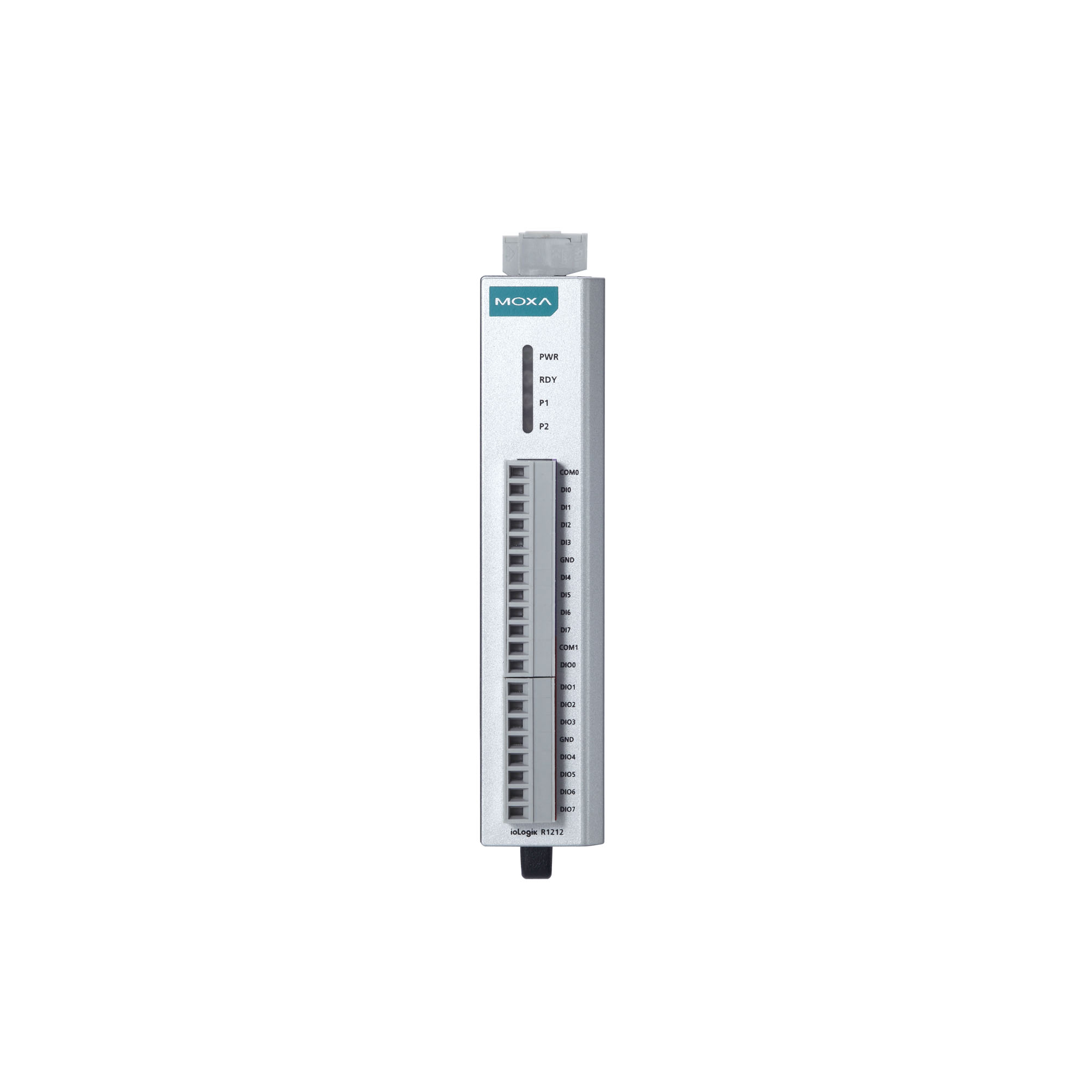

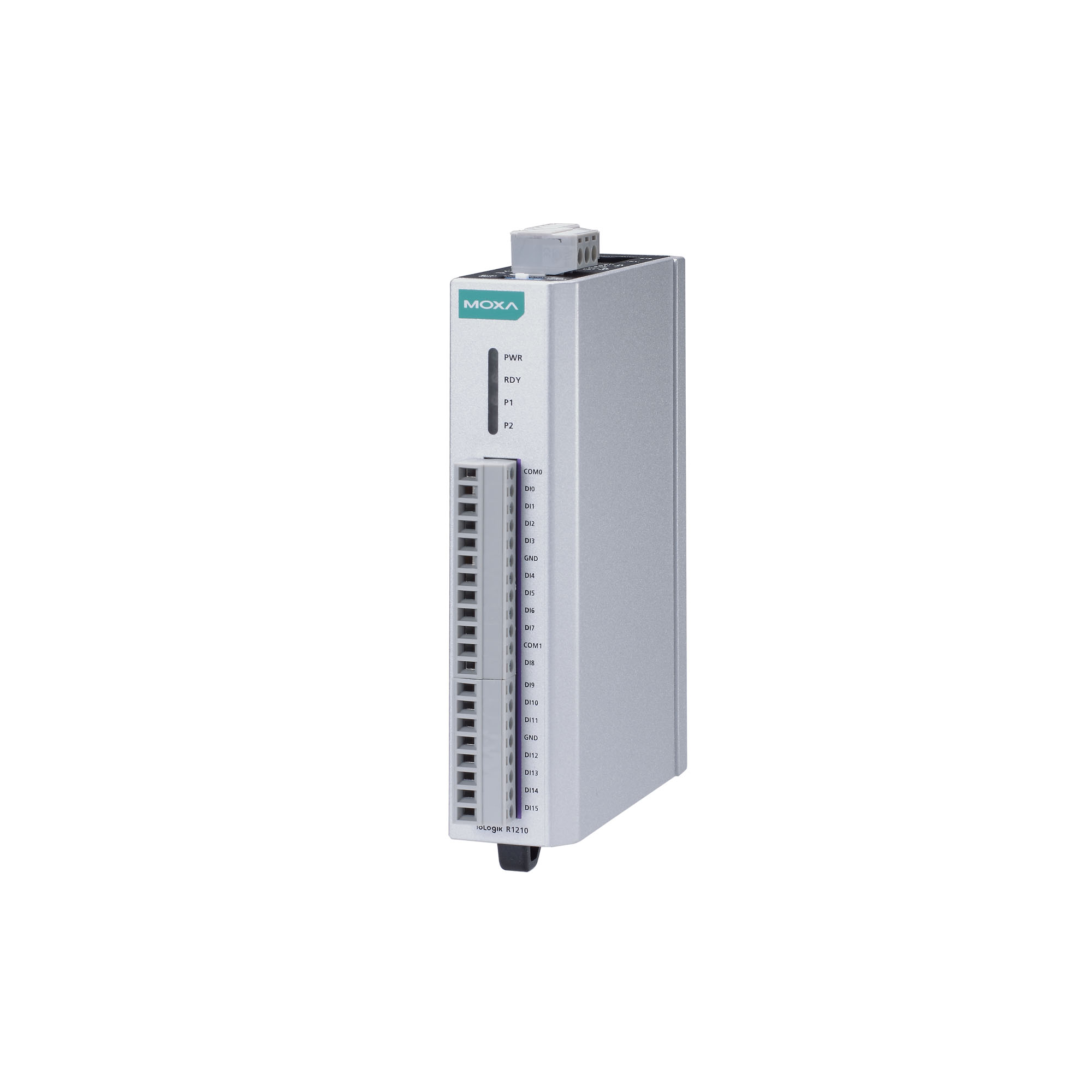

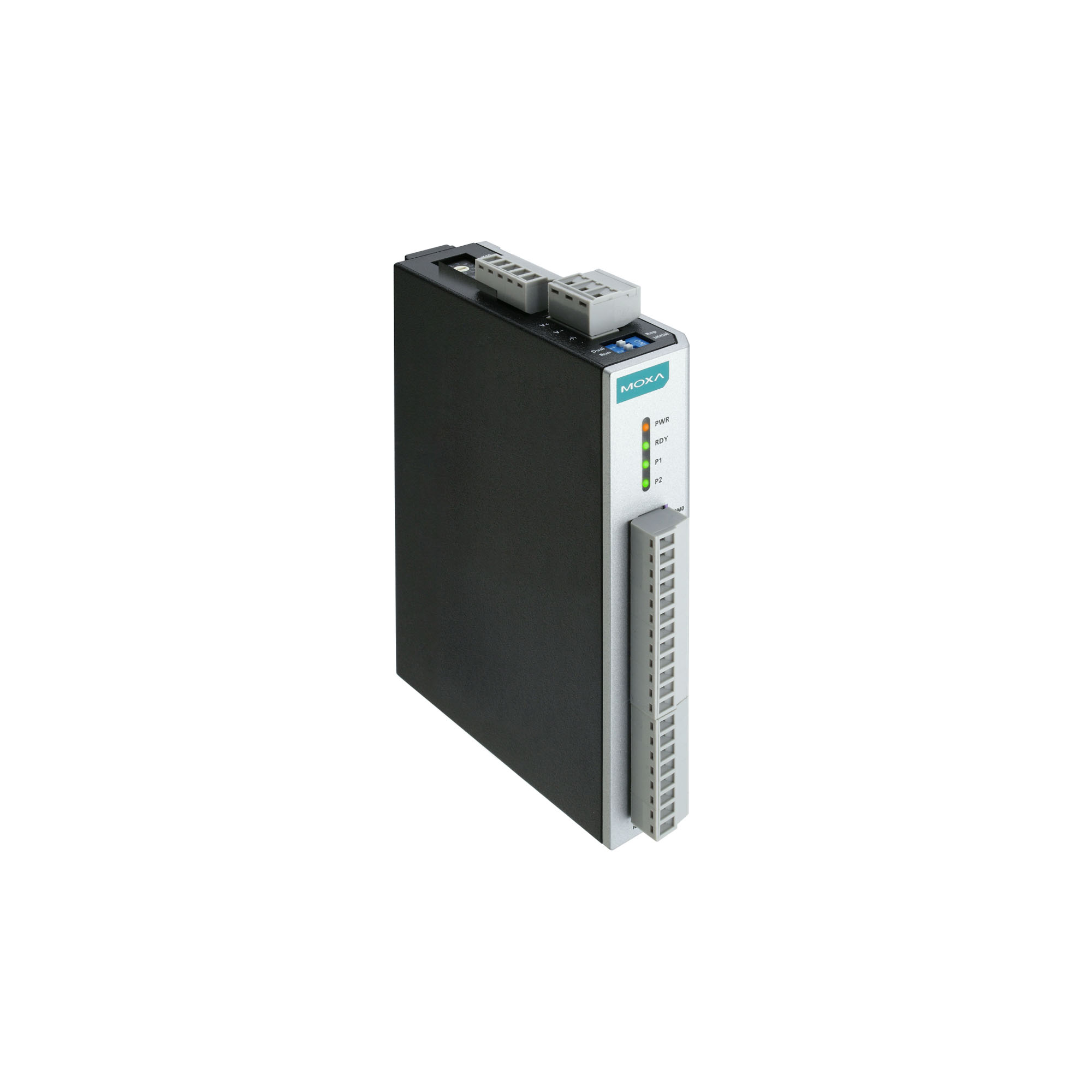

Модуль удаленного ввода-вывода MOXA ioLogik R1210 предназначен для расширения возможностей промышленных систем автоматизации путем предоставления 16 цифровых входов через интерфейс RS-485. Устройство обеспечивает надежную изоляцию и защиту от электромагнитных помех, что делает его подходящим для использования в различных промышленных приложениях.
Ключевые технические особенности:
- Количество каналов ввода: 16 цифровых входов, поддерживающих сухие и влажные контакты.
- Режимы работы: дискретный вход и счетчик с максимальной частотой 2,5 кГц.
- Уровни логических сигналов: для сухого контакта логический "1" — замкнут на землю, логический "0" — открыт; для влажного контакта логический "1" — 10–30 В постоянного тока, логический "0" — 0–3 В постоянного тока.
- Изоляция входов: 3000 В постоянного тока, обеспечивающая защиту от перенапряжений и помех.
- Интерфейс связи: один порт RS-485 с поддержкой протокола Modbus RTU slave, обеспечивающий надежную передачу данных на расстоянии.
- Электропитание: входное напряжение 12–48 В постоянного тока, потребление тока 154 мА при 24 В, разъем электропитания — клемма.
- Рабочие условия: температура окружающей среды от -10 до +75°C, влажность 5–95% без конденсации, рабочая высота до 2000 м над уровнем моря.
- Защита от электромагнитных помех: соответствует стандартам EN 55032/24, CISPR 32, FCC Part 15 Subpart B Class A, IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8, IEC 61000-4-11.
- Размеры и монтаж: габаритные размеры 27,8 x 124 x 84 мм, монтаж на DIN-рейку, материал корпуса — пластик.
- Сертификация: UL 508, подтверждающая соответствие устройства стандартам безопасности.
- Среднее время наработки на отказ (MTBF): 1 239 293 часа, что свидетельствует о высокой надежности устройства.
Области применения и целевая аудитория:
Модуль ioLogik R1210 предназначен для интеграции в системы автоматизации различных промышленных объектов, включая заводы, производственные линии и системы мониторинга. Он обеспечивает эффективный сбор и передачу данных с цифровых датчиков и устройств, что позволяет повысить уровень автоматизации и контроля в производственных процессах.
Преимущества и совместимость:
- Гибкость подключения: поддержка различных типов цифровых входов (сухой и влажный контакт) позволяет интегрировать модуль с широким спектром устройств.
- Надежность: высокая степень изоляции и защита от электромагнитных помех обеспечивают стабильную работу в сложных промышленных условиях.
- Совместимость: интерфейс RS-485 и поддержка протокола Modbus RTU slave обеспечивают легкую интеграцию с существующими системами автоматизации и SCADA.
- Простота монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают установку и обслуживание устройства.
Модуль ioLogik R1210 от компании MOXA представляет собой надежное и эффективное решение для расширения возможностей промышленных систем автоматизации, обеспечивая гибкость подключения, высокую степень защиты и совместимость с различными устройствами и протоколами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 27.8 x 124 x 84 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/ioLogik%20R1210.htm |
| Резистор Pull High/Low для RS-485 | 1 кОм, 150 кОм |
| Потребление тока | 154 мА при 24 В |
| Среднее время наработки на отказ (MTBF), часов | 1239293 |
| Количество каналов дискретного ввода | 16 |
| Режим работы | Дискретный вход или счетчик (до 2,5 кГц) |
| Тип каналов дискретного ввода | С общим '+', с общим '-' или сухой контакт |
| Напряжение изоляции, В | 3000 |
| Сухой контакт | Логическая '1': замкнут на землю Логический '0': открыт |
| Влажный контакт | Логическая '1': 10~30 В постоянного тока Логический '0': 0~3 В постоянного тока |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Удары | IEC 60068-2-27 |
| Безопасность | UL508 |
| Вибрации | IEC 60068-2-6 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | -10 ~ +75 |
| Рабочая высота над уровнем моря | до 2000 м |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Стоповые биты | 1, 2 (по умолчанию = 1) |
| Бит данных | 8 |
| Скорость передачи данных, бит/с | 1200 ~ 921600 (по умолчанию = 9600) |
| Интерфейс | 2 порта RS-485 (2-проводный) |
| Четность | нет, чет, нечет (по умолчанию = нет) |
| Протоколы последовательной связи | Modbus RTU |
| Тип устройства | Модуль удаленного ввода/вывода |
