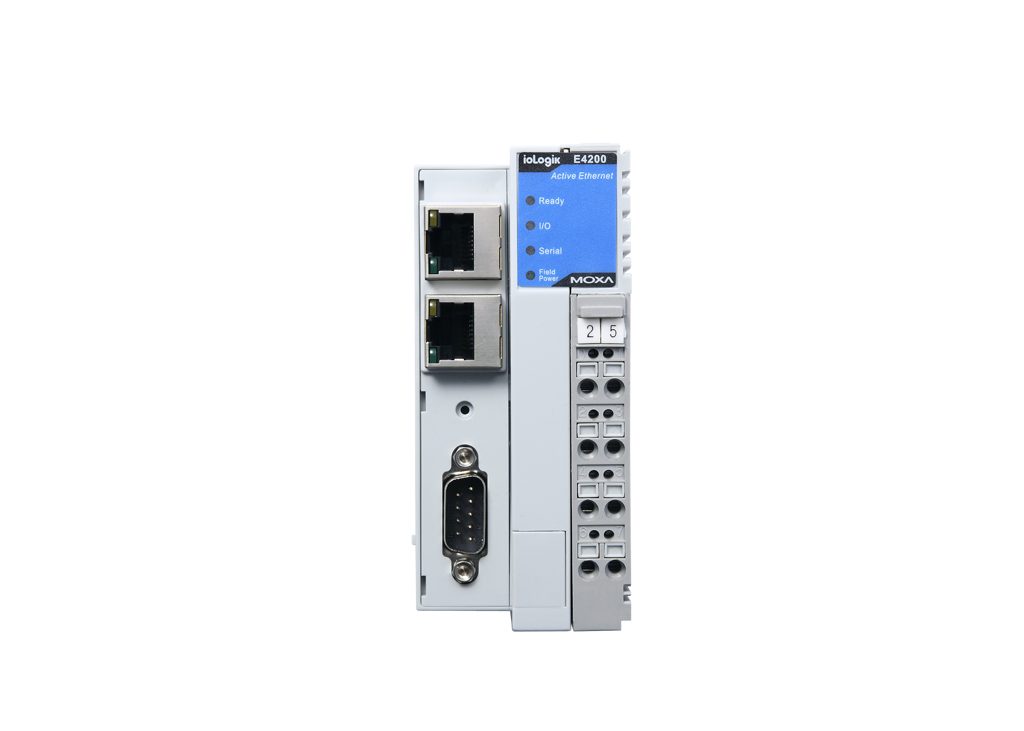

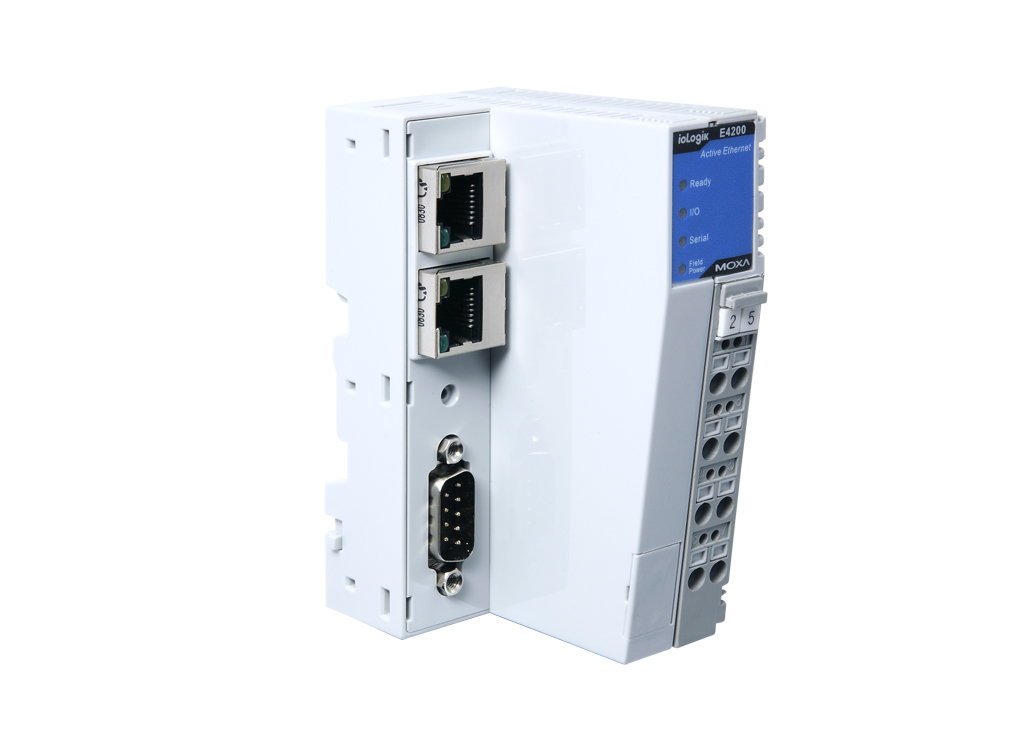

Модуль ioLogik E4200 Active Ethernet Network Adapter (Modbus/TCP)

Модуль ioLogik E4200 от компании MOXA Inc. представляет собой коммуникационное устройство, предназначенное для интеграции промышленных систем ввода/вывода в Ethernet-сети с использованием протокола Modbus/TCP. Этот модуль обеспечивает эффективную передачу данных между различными устройствами и системами, обеспечивая надежную и быструю коммуникацию в промышленных приложениях.

Ключевые технические особенности ioLogik E4200 включают:

• Два порта Ethernet 10/100 Мбит/с с независимыми контроллерами, поддерживающими два MAC-адреса и два IP-адреса, что обеспечивает гибкость в сетевой конфигурации и повышает отказоустойчивость системы.
• Интерфейс RS-232 с разъемом DB9 'папа', поддерживающий скорость передачи данных до 115200 бит/с, что позволяет интегрировать модуль с различными устройствами, использующими этот стандарт.
• Поддержка протоколов Modbus/TCP, TCP/IP, UDP, DHCP, Bootp, SNMP, SNMP Trap, HTTP и SNTP, обеспечивая совместимость с широким спектром промышленных устройств и систем управления.
• Функция Click&Go Logic, позволяющая реализовывать условную логику "если-то-иначе" непосредственно на устройстве, снижая нагрузку на центральный процессор и повышая скорость обработки данных.
• Встроенный источник питания системной шины с выходным напряжением 5 В и током до 1.5 А, что позволяет питать подключенные исполнительные устройства без необходимости использования отдельного источника питания.
• Питание исполнительных устройств с выходным напряжением 11 ~ 28.8 В (постоянный ток) и максимальным током 10 А, обеспечивая питание для различных типов исполнительных механизмов.
• Широкий диапазон рабочих температур от -10 до +60°C и рабочая влажность от 5% до 95%, что делает модуль подходящим для эксплуатации в различных климатических условиях.
• Компактные габариты 45 х 99 х 70 мм и легкий вес 0.18 кг, позволяющие экономить пространство при монтаже на DIN-рейку.
• Высокая надежность со средним временем наработки на отказ (MTBF) 357 000 часов, что снижает вероятность сбоев в работе системы.
• Сертификация по стандартам безопасности UL508 и электромагнитной совместимости (EMC) по стандартам IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11, EN 61000-6-2, EN 61000-6-4, FCC Part 15 Subpart B Class A, CISPR 22, что подтверждает соответствие устройства международным требованиям безопасности и устойчивости к электромагнитным помехам.

Области применения ioLogik E4200 включают:

• Автоматизация промышленных процессов, где требуется надежная передача данных между различными устройствами и системами управления.
• Системы мониторинга и управления, обеспечивающие сбор и обработку данных с различных датчиков и исполнительных механизмов.
• Интеграция с существующими промышленными сетями, где необходимо обеспечить совместимость с протоколом Modbus/TCP и другими промышленными стандартами.
• Решения для удаленного управления, позволяющие централизованно контролировать и управлять распределенными системами ввода/вывода.

Преимущества ioLogik E4200 включают:

• Гибкость в сетевой конфигурации благодаря двум независимым Ethernet-портам с отдельными MAC-адресами и IP-адресами.
• Снижение нагрузки на центральный процессор за счет реализации условной логики непосредственно на устройстве с помощью функции Click&Go Logic.

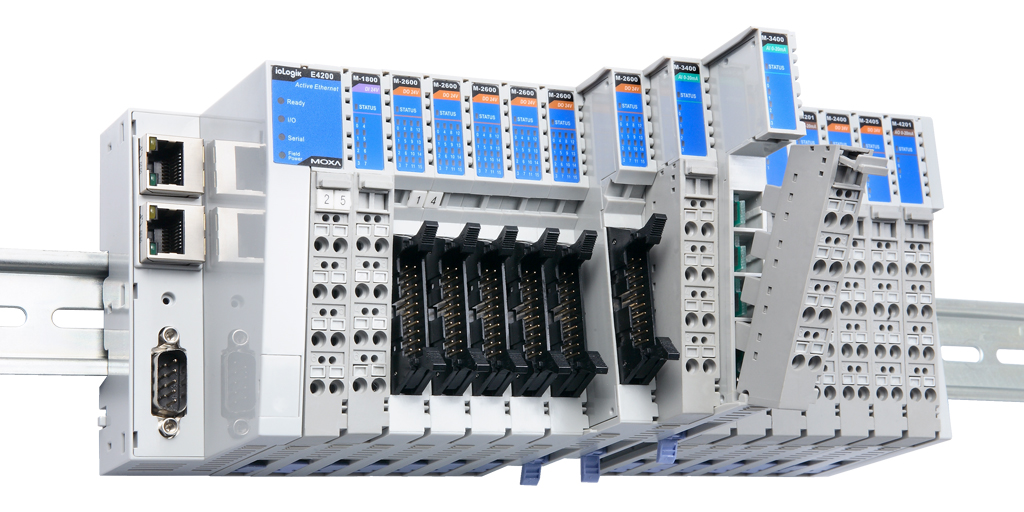

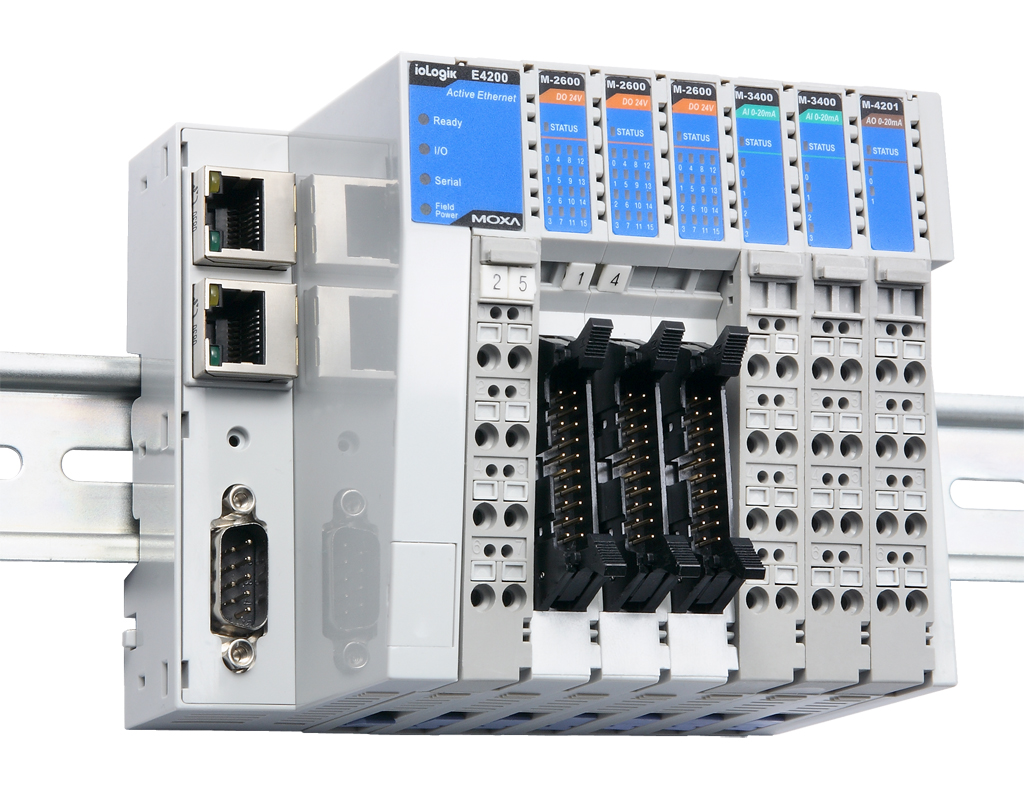

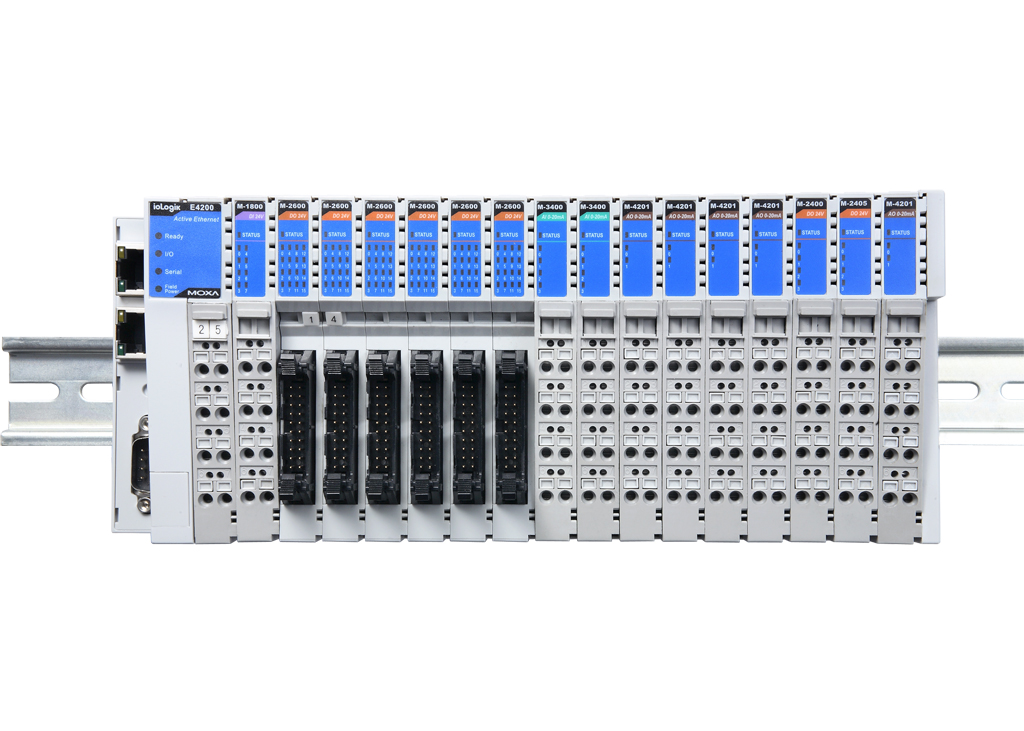

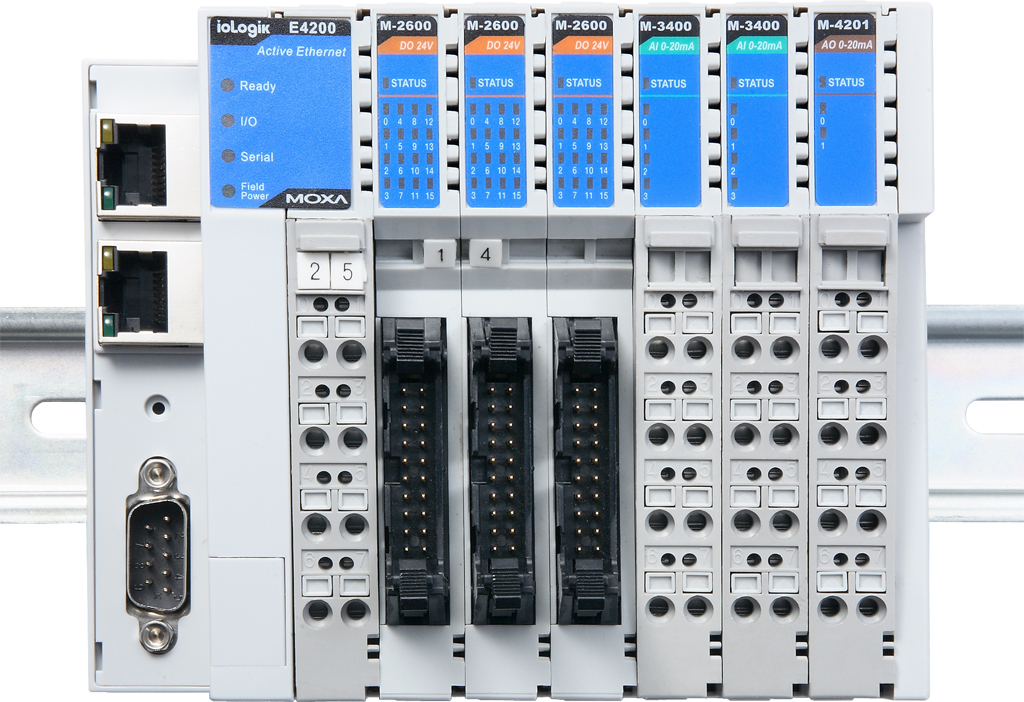

• Упрощение монтажа благодаря компактным размерам и возможности установки на DIN-рейку.
• Высокая надежность и соответствие международным стандартам безопасности и электромагнитной совместимости.

Совместимость ioLogik E4200 с другими устройствами и системами обеспечивается поддержкой стандартных промышленных протоколов связи, таких как Modbus/TCP, TCP/IP, UDP, DHCP, Bootp, SNMP, SNMP Trap, HTTP и SNTP. Это позволяет интегрировать модуль в существующие системы автоматизации и мониторинга без необходимости значительных изменений в инфраструктуре.
