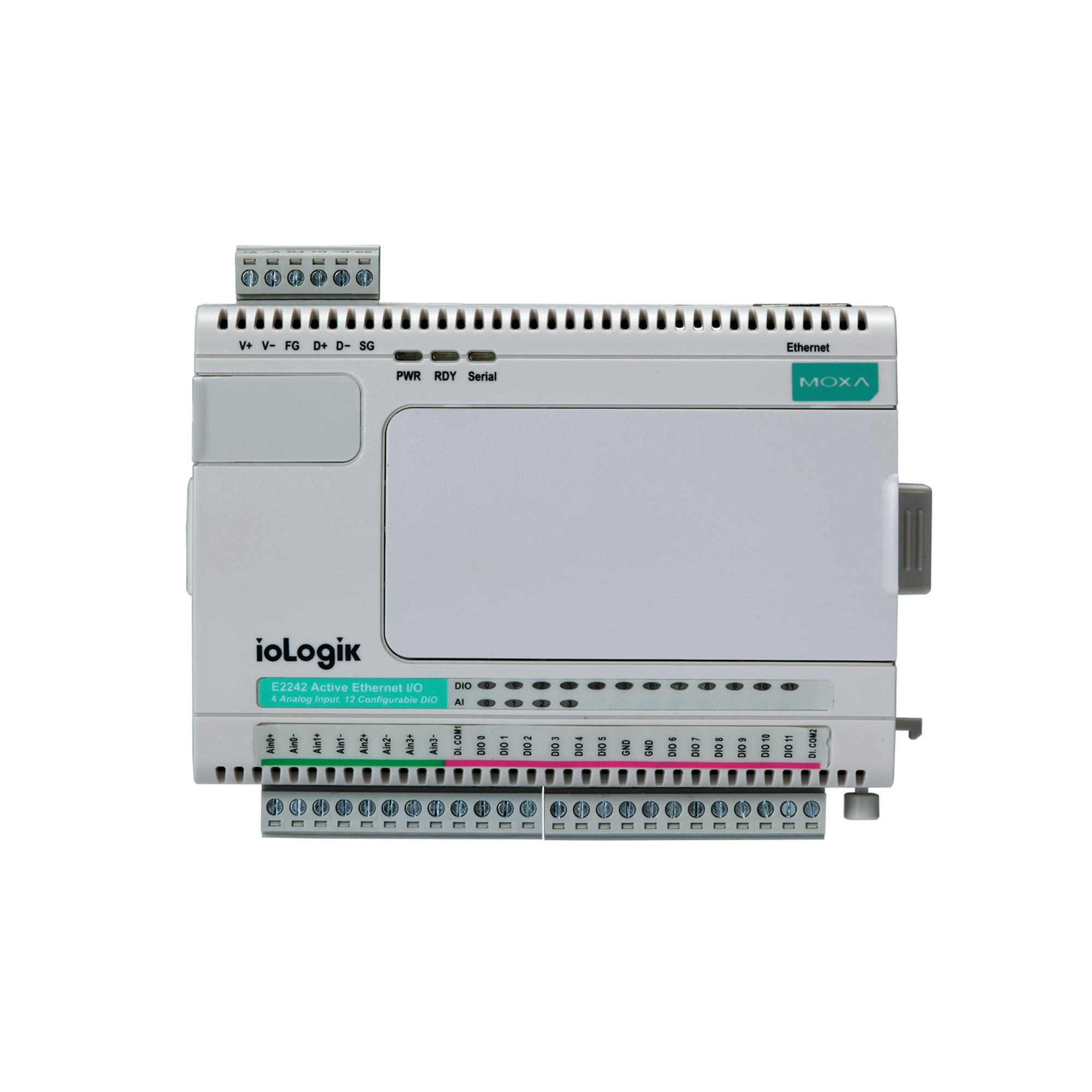

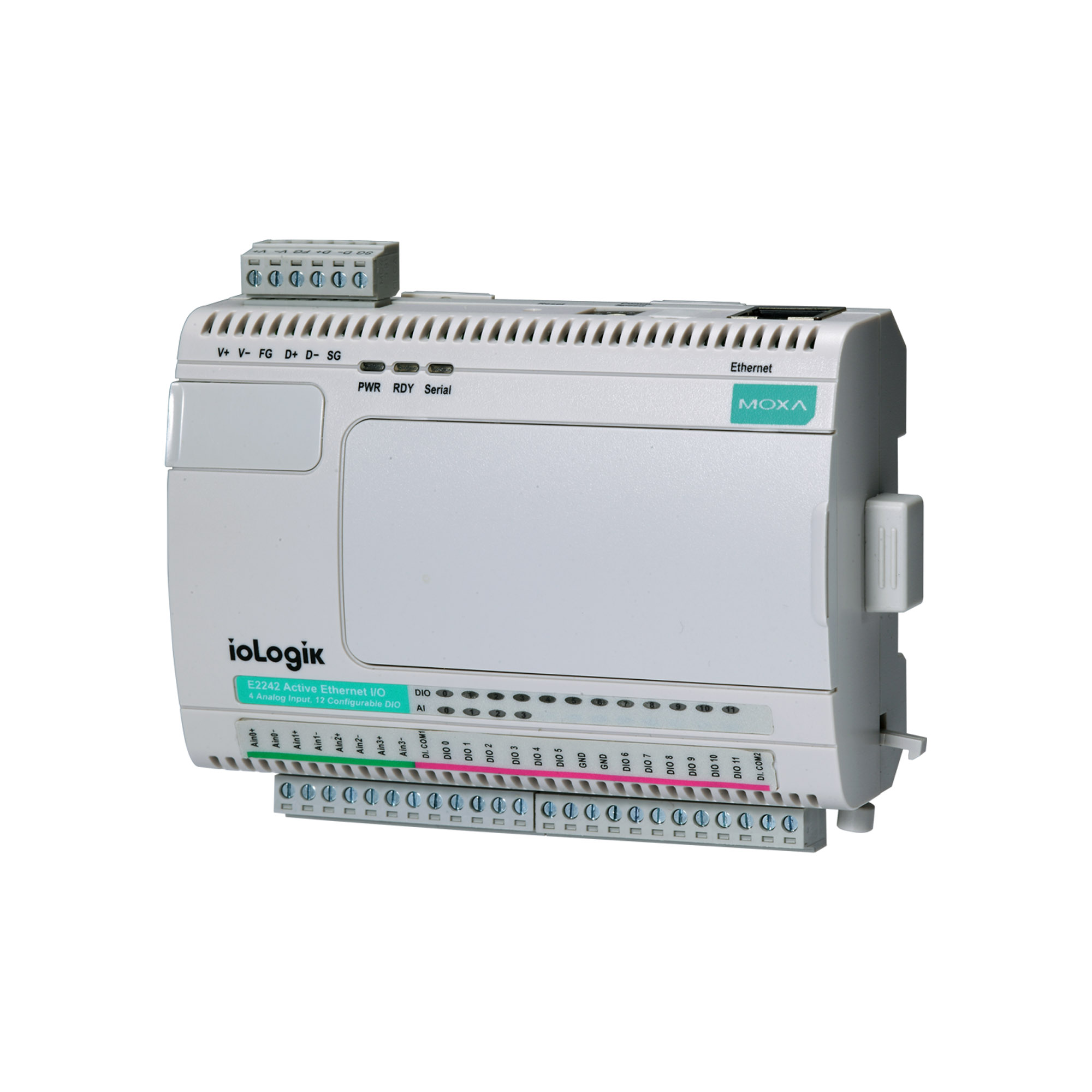

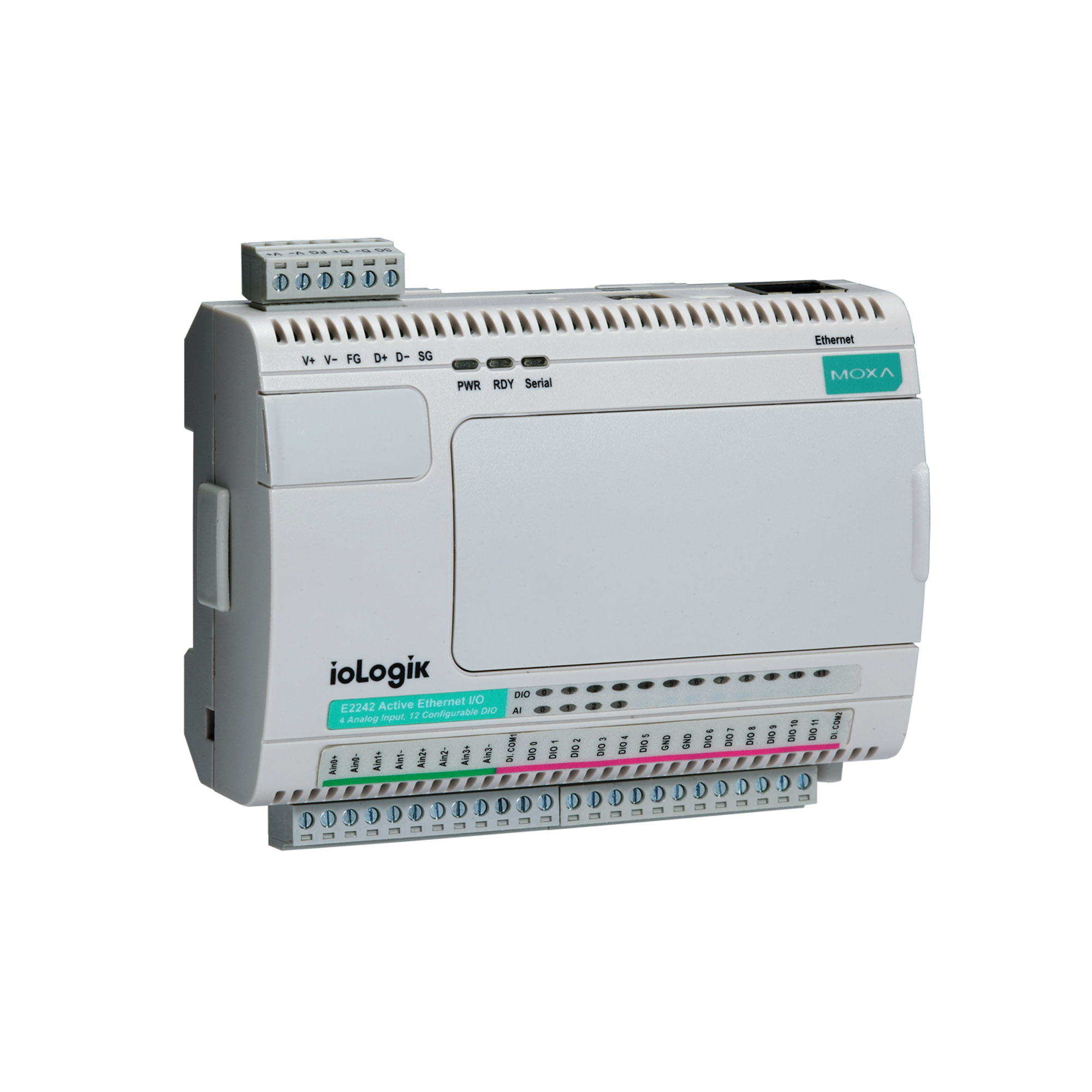

Модуль ioLogik E2242-T от компании MOXA Inc. представляет собой промышленный сервер ввода/вывода с интерфейсом Ethernet, оснащённый 4 аналоговыми входами, 12 дискретными входами/выходами и поддержкой протоколов Modbus/TCP и SNMP. Он предназначен для интеграции в системы автоматизации, обеспечивая эффективный сбор и передачу данных в реальном времени.
**Ключевые технические особенности:**
- Аналоговые входы: 4 дифференциальных канала с разрядностью 16 бит и частотой дискретизации 8 Гц. Поддерживаются различные диапазоны входных сигналов по току (0–20 мА, 4–20 мА) и напряжению (±150 мВ, ±500 мВ, ±5 В, ±10 В, 0–500 мВ, 0–5 В, 0–10 В).
- Дискретные входы/выходы: 12 настраиваемых каналов, которые могут работать как дискретные входы или счётчики (до 900 Гц), а также как дискретные выходы или генераторы импульсов. Изоляция входов и выходов составляет 3000 В.
- Сетевые интерфейсы: 1 порт Ethernet 10/100 Base T(X) с магнитной изоляцией 1,5 кВ, обеспечивающий надёжную передачу данных и защиту от электромагнитных помех.
- Протоколы связи: Поддержка Modbus TCP Server (Slave) и Modbus RTU, что обеспечивает совместимость с широким спектром промышленного оборудования и систем управления.
- Электропитание: Рабочее напряжение 12–36 В постоянного тока, с потреблением тока 178 мА при 24 В, что позволяет интегрировать устройство в различные системы с минимальными требованиями к источнику питания.
- Условия эксплуатации: Рабочая температура от -40 до +75 °C, что делает модуль подходящим для использования в условиях с широким диапазоном температур.
- Размеры и монтаж: Компактные габариты 115 x 79 x 45,6 мм и возможность монтажа на DIN-рейку или на стену обеспечивают гибкость при установке в различных промышленных средах.
**Области применения и целевая аудитория:**
Модуль ioLogik E2242-T предназначен для использования в системах автоматизации, где требуется удалённый сбор и передача данных с аналоговых и дискретных датчиков. Он идеально подходит для мониторинга и управления процессами в таких отраслях, как нефтехимическая, энергетическая, водоснабжение и водоотведение, а также в системах управления зданием (BMS). Целевая аудитория включает инженеров по автоматизации, системных интеграторов и технических специалистов, занимающихся проектированием и обслуживанием промышленных систем управления.
**Преимущества и совместимость:**
- Надёжность: Высокая изоляция входов и выходов (3000 В) и защита от электромагнитных помех (EMC) по стандартам EN 61000-6-2 и EN 61000-6-4 обеспечивают стабильную работу устройства в сложных промышленных условиях.
- Гибкость монтажа: Возможность установки на DIN-рейку или на стену позволяет адаптировать устройство под различные требования пространства и условий эксплуатации.
- Совместимость: Поддержка стандартных промышленных протоколов Modbus TCP и Modbus RTU обеспечивает лёгкую интеграцию с существующими системами автоматизации и контроллерами.
- Энергоэффективность: Низкое потребление тока при широком диапазоне рабочих напряжений делает устройство экономичным в эксплуатации.
Модуль ioLogik E2242-T от MOXA Inc. представляет собой надёжное и гибкое решение для интеграции в системы автоматизации, обеспечивая эффективный сбор и передачу данных с различных датчиков в реальном времени. Его технические характеристики и возможности делают его ценным инструментом для профессионалов в области промышленной автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.25 |
| Габаритные размеры, мм | 115 x 79 x 45.6 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/ioLogik-E2242.htm |
| Протоколы последовательной связи | Modbus RTU |
| Среднее время наработки на отказ (MTBF), часов | 204391 |
| Потребление тока | 178 мА при 24 В |
| Количество последовательных портов | 1 |
| Режим работы | Дискретный вход или счетчик (до 900 Гц) Дискретный выход или генератор импульсов |
| Тип каналов дискретного ввода | С общим '+', с общим '-' или сухой контакт |
| Напряжение изоляции, В | 3000 |
| Сухой контакт | Логическая '1': открыт Логический '0': замкнут на землю |
| Влажный контакт | Логическая '1': 10~30 В постоянного тока Логический '0': 0~3 В постоянного тока |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку настольный настенный |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Удары | IEC 60068-2-27 |
| Безопасность | UL508 |
| Вибрации | IEC 60068-2-6 |
| Электромагнитная совместимость (EMC) | EN 61000-6-2 EN 61000-6-4 |
| Электромагнитная совместимость (EMI) | FCC Part 15 Subpart B Class A CISPR 22 |
| Рабочее напряжение | 12 ~ 36 В пост. |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая высота над уровнем моря | до 2000 м |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Количество каналов дискретного ввода/вывода | 12 |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Тип интерфейса | Ethernet |
| Протоколы Ethernet | Modbus TCP HTTP Bootp Modbus UDP TCP/IP DHCP SNTP SNMP CGI SMTP |
| Четность | нет |
| Интерфейс | RS-485-2W: Data +, Data-, GND |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Стоповые биты | 8 |
| Разъем последовательного порта | Клемма |
| Встроенный резистор для измерения тока | 120 Ом |
| Частота дискретизации | 0,032 кГц |
| Тип каналов аналогового ввода | Дифференциальные |
| Разрешение АЦП | 16 бит |
| Диапазон входных сигналов по напряжению | 0 ~ 10 В ±150 мВ ±5 В 0 ~ 500 мВ 0 ~ 5 В ±10 В ±500 мВ 0 ~ 150 мВ |
| Количество каналов АЦП | 4 |
| Диапазон входных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА |
| Точность АЦП | ±0.1% от полного диапазона (25 °С), ±0.3% от полного диапазона (-10 °С ~ 60 °С), ±0.5% от полного диапазона (-40°C ~ 75°C) |
| Входное сопротивление | >200 кОм |
| Защита по току | 2.6 А (по 650 мА на каждый из 4 каналов) |
| Защита от перенапряжения | 45 В пост. |
| Защита от перегрева | 175°С |
| Тип каналов дискретного вывода | Sink |
| Тип устройства | Модуль удаленного ввода/вывода |
