Артикул:
ioLogik E2242
Характеристики
Полное наименование:
—
Модуль ioLogik E2242 Ethernet I/O Server 4AI,12DIO,Modbus/TCP,SNMP,Active I/O Messaging
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

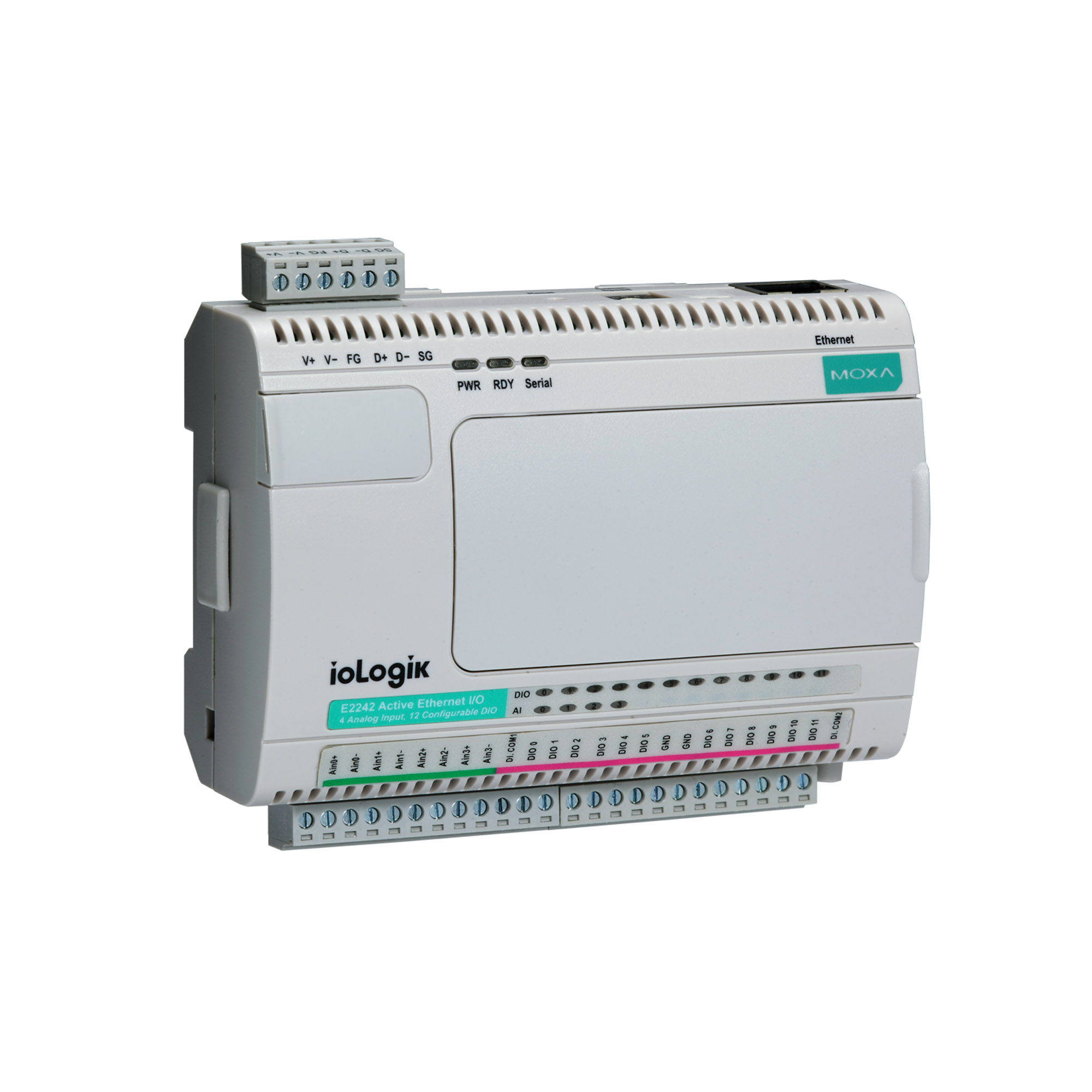

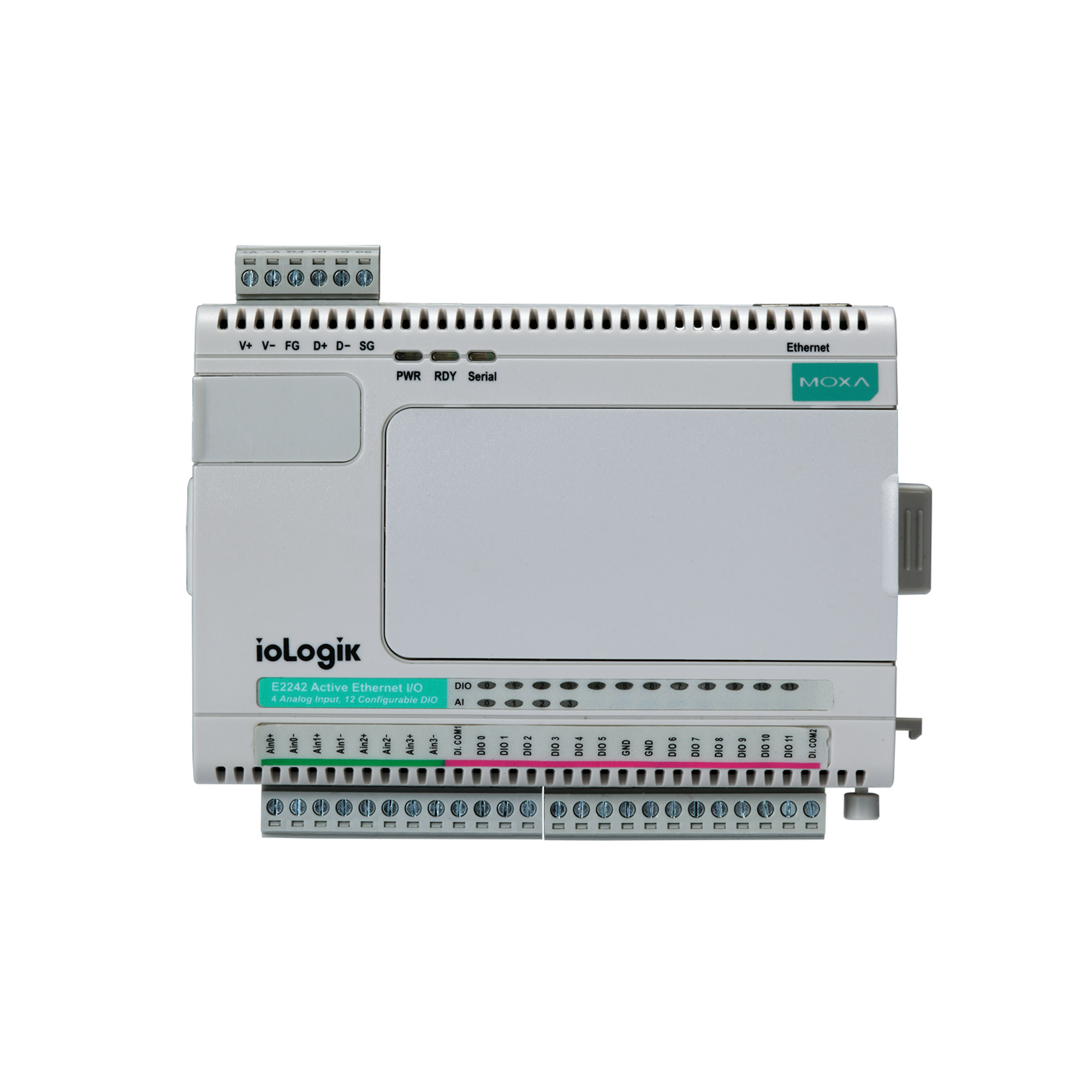

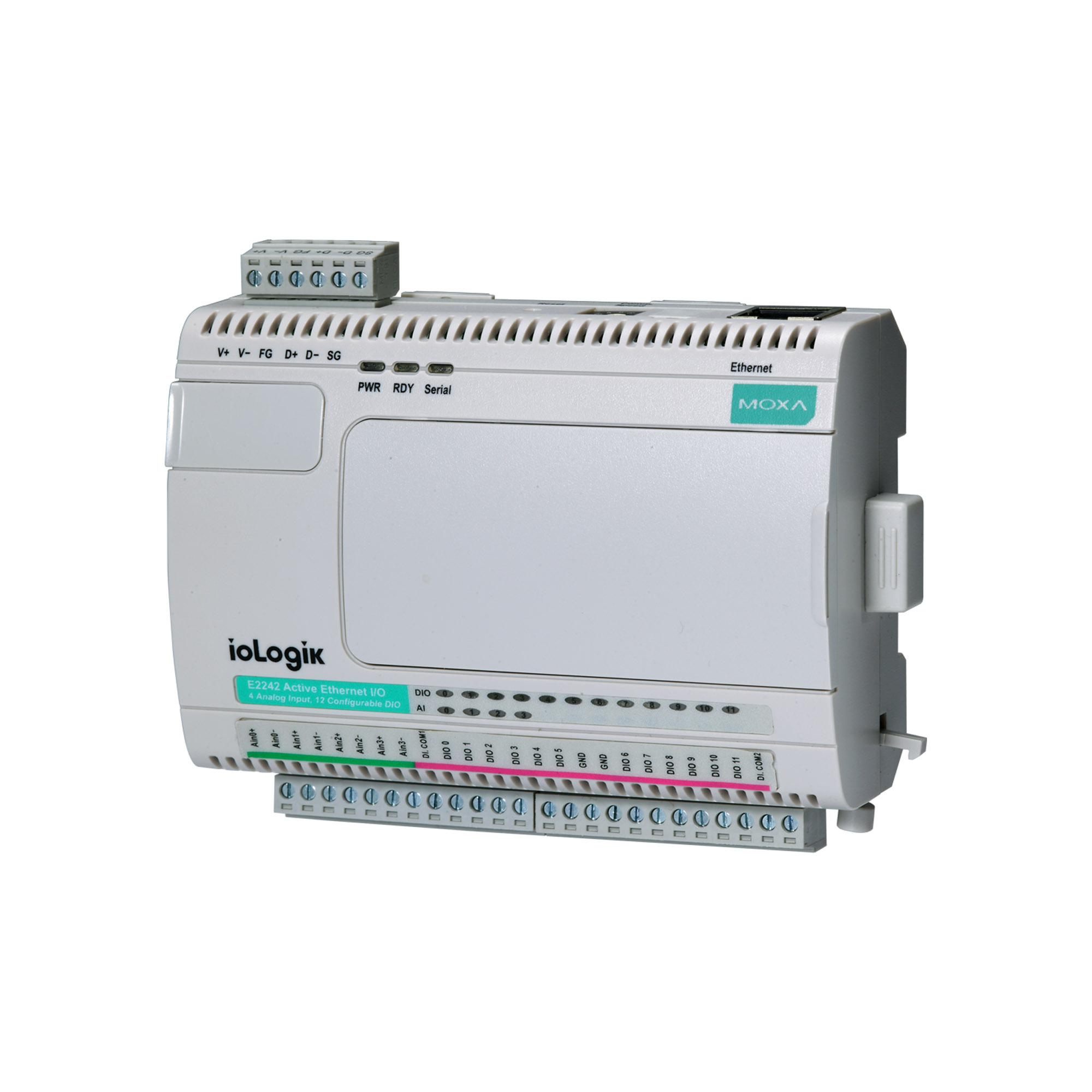

Модуль ioLogik E2242 от компании MOXA Inc. представляет собой промышленный сервер ввода/вывода с интерфейсом Ethernet, оснащенный 4 аналоговыми входами (AI) и 12 настраиваемыми цифровыми входами/выходами (DIO). Устройство предназначено для интеграции в системы автоматизации, обеспечивая надежный сбор и передачу данных в реальном времени.
Ключевые технические особенности:
- Аналоговые входы: 4 дифференциальных канала с разрешением 16 бит и частотой дискретизации 8 Гц. Поддерживаются различные диапазоны входных сигналов по току (0–20 мА, 4–20 мА) и напряжению (±150 мВ, ±500 мВ, ±5 В, ±10 В, 0–500 мВ, 0–5 В, 0–10 В).
- Цифровые входы/выходы: 12 настраиваемых каналов, которые могут функционировать как дискретные входы или счетчики (до 900 Гц), а также как дискретные выходы или генераторы импульсов. Изоляция входов и выходов составляет 3000 В.
- Сетевые интерфейсы: 1 порт Ethernet 10/100 Base T(X) (RJ45) с магнитной изоляцией 1,5 кВ, поддерживающий протоколы Modbus TCP и Modbus RTU для обеспечения совместимости с различными системами управления.
- Питание: Рабочее напряжение 12–36 В постоянного тока, потребление тока 178 мА при 24 В. Разъем электропитания — клемма.
- Условия эксплуатации: Рабочая температура от -10 до +60 °C, влажность 5–95%, рабочая высота до 2000 м над уровнем моря. Устройство соответствует стандартам IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8, IEC 60068-2-6 (вибрации), IEC 60068-2-27 (удары), IEC 60068-2-32 (свободное падение) и UL 508.
Области применения и целевая аудитория:
Модуль ioLogik E2242 предназначен для использования в системах автоматизации различных отраслей, включая промышленность, энергетику и транспорт. Он обеспечивает надежный сбор и передачу данных с аналоговых и цифровых датчиков, а также управление исполнительными механизмами. Устройство идеально подходит для интеграции в системы SCADA, мониторинга и управления технологическими процессами, где требуется высокая степень изоляции и устойчивость к внешним воздействиям.
Преимущества и совместимость:
- Гибкость конфигурации: Возможность настройки каналов DIO для работы в различных режимах (вход, выход, счетчик, генератор импульсов) позволяет адаптировать устройство под конкретные задачи.
- Высокая изоляция: Изоляция входов и выходов на уровне 3000 В обеспечивает защиту от электромагнитных помех и повышает надежность системы.
- Широкий диапазон рабочих температур: Способность функционировать при температуре от -10 до +60 °C делает устройство подходящим для эксплуатации в различных климатических условиях.
- Совместимость с промышленными протоколами: Поддержка Modbus TCP и Modbus RTU обеспечивает легкую интеграцию с существующими системами управления и мониторинга.
Модуль ioLogik E2242 от MOXA Inc. представляет собой надежное и гибкое решение для сбора и передачи данных в промышленных системах автоматизации, обеспечивая высокую степень изоляции, гибкость конфигурации и совместимость с промышленными протоколами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.25 |
| Габаритные размеры, мм | 115 x 79 x 45.6 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/ioLogik-E2242.htm |
| Протоколы последовательной связи | Modbus RTU |
| Среднее время наработки на отказ (MTBF), часов | 204391 |
| Потребление тока | 178 мА при 24 В |
| Количество последовательных портов | 1 |
| Режим работы | Дискретный вход или счетчик (до 900 Гц) Дискретный выход или генератор импульсов |
| Тип каналов дискретного ввода | С общим '+', с общим '-' или сухой контакт |
| Напряжение изоляции, В | 3000 |
| Сухой контакт | Логическая '1': открыт Логический '0': замкнут на землю |
| Влажный контакт | Логическая '1': 10~30 В постоянного тока Логический '0': 0~3 В постоянного тока |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку настольный настенный |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Удары | IEC 60068-2-27 |
| Безопасность | UL508 |
| Вибрации | IEC 60068-2-6 |
| Электромагнитная совместимость (EMC) | EN 61000-6-2 EN 61000-6-4 |
| Электромагнитная совместимость (EMI) | FCC Part 15 Subpart B Class A CISPR 22 |
| Рабочее напряжение | 12 ~ 36 В пост. |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | -10 ~ +60 |
| Рабочая высота над уровнем моря | до 2000 м |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Количество каналов дискретного ввода/вывода | 12 |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Тип интерфейса | Ethernet |
| Протоколы Ethernet | Modbus TCP HTTP Bootp Modbus UDP TCP/IP DHCP SNTP SNMP CGI SMTP |
| Четность | нет |
| Интерфейс | RS-485-2W: Data +, Data-, GND |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Стоповые биты | 8 |
| Разъем последовательного порта | Клемма |
| Встроенный резистор для измерения тока | 120 Ом |
| Частота дискретизации | 0,032 кГц |
| Тип каналов аналогового ввода | Дифференциальные |
| Разрешение АЦП | 16 бит |
| Диапазон входных сигналов по напряжению | 0 ~ 10 В ±150 мВ ±5 В 0 ~ 500 мВ 0 ~ 5 В ±10 В ±500 мВ 0 ~ 150 мВ |
| Количество каналов АЦП | 4 |
| Диапазон входных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА |
| Точность АЦП | ±0.1% от полного диапазона (25 °С), ±0.3% от полного диапазона (-10 °С ~ 60 °С), ±0.5% от полного диапазона (-40°C ~ 75°C) |
| Входное сопротивление | >200 кОм |
| Защита по току | 2.6 А (по 650 мА на каждый из 4 каналов) |
| Защита от перенапряжения | 45 В пост. |
| Защита от перегрева | 175°С |
| Тип каналов дискретного вывода | Sink |
| Тип устройства | Модуль удаленного ввода/вывода |
