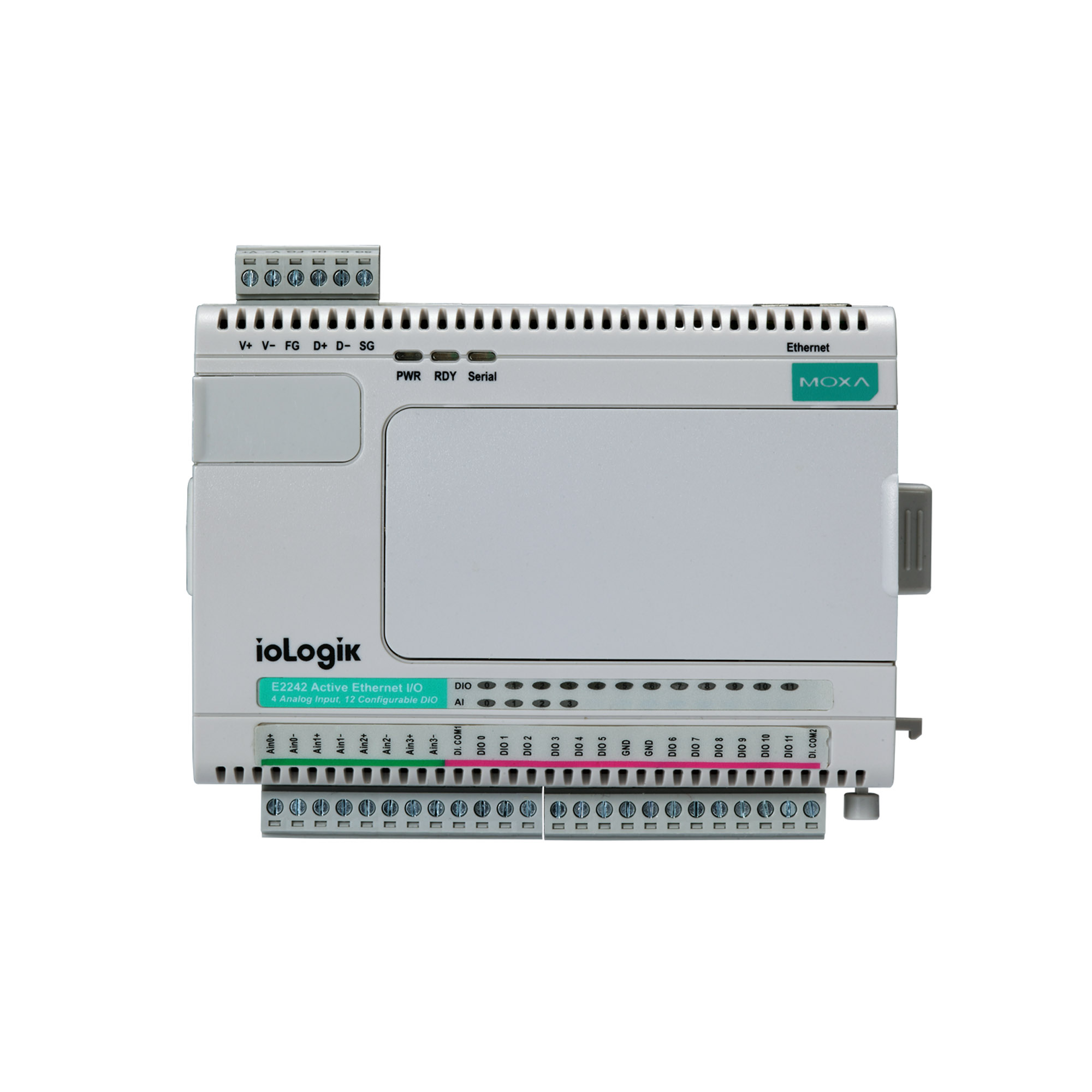

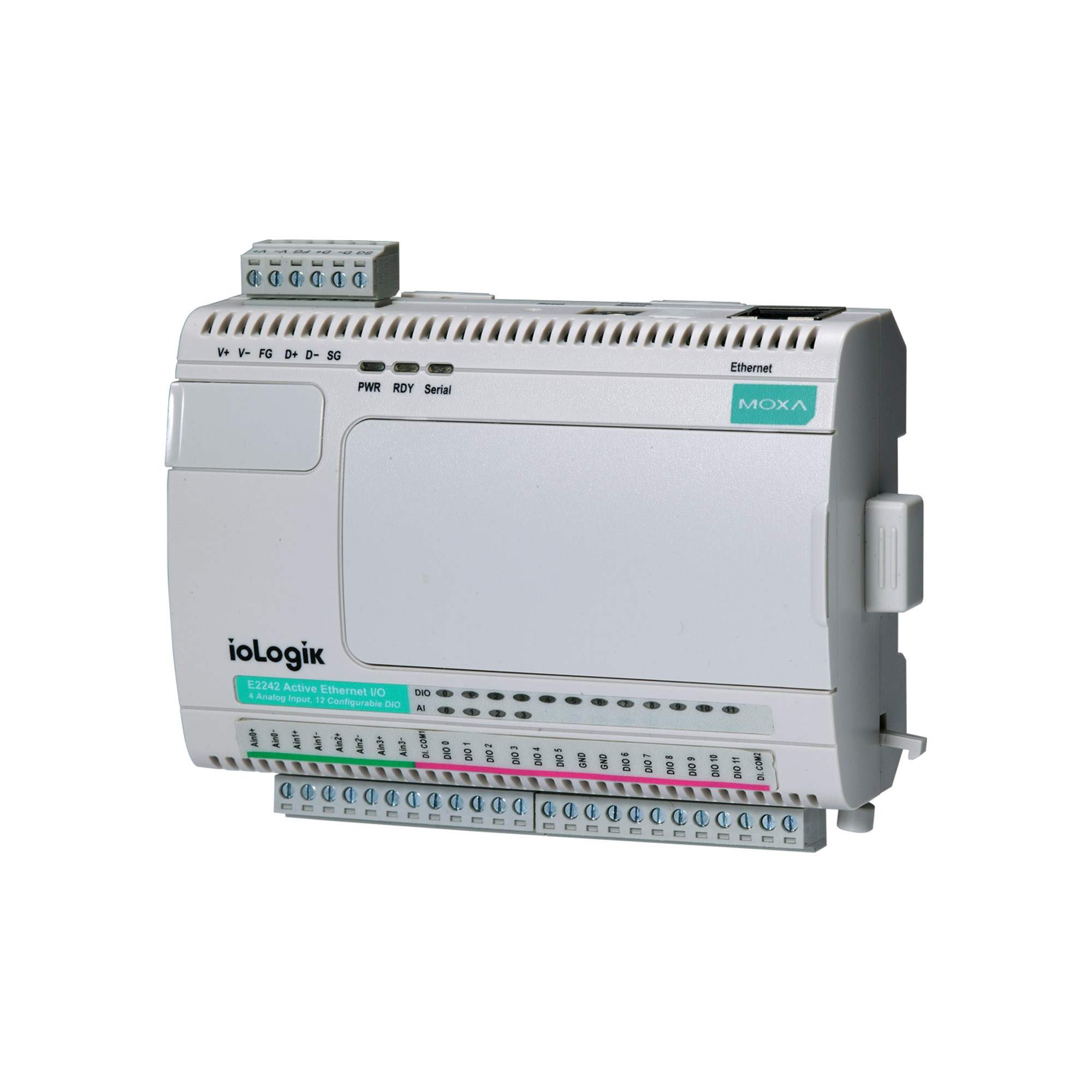

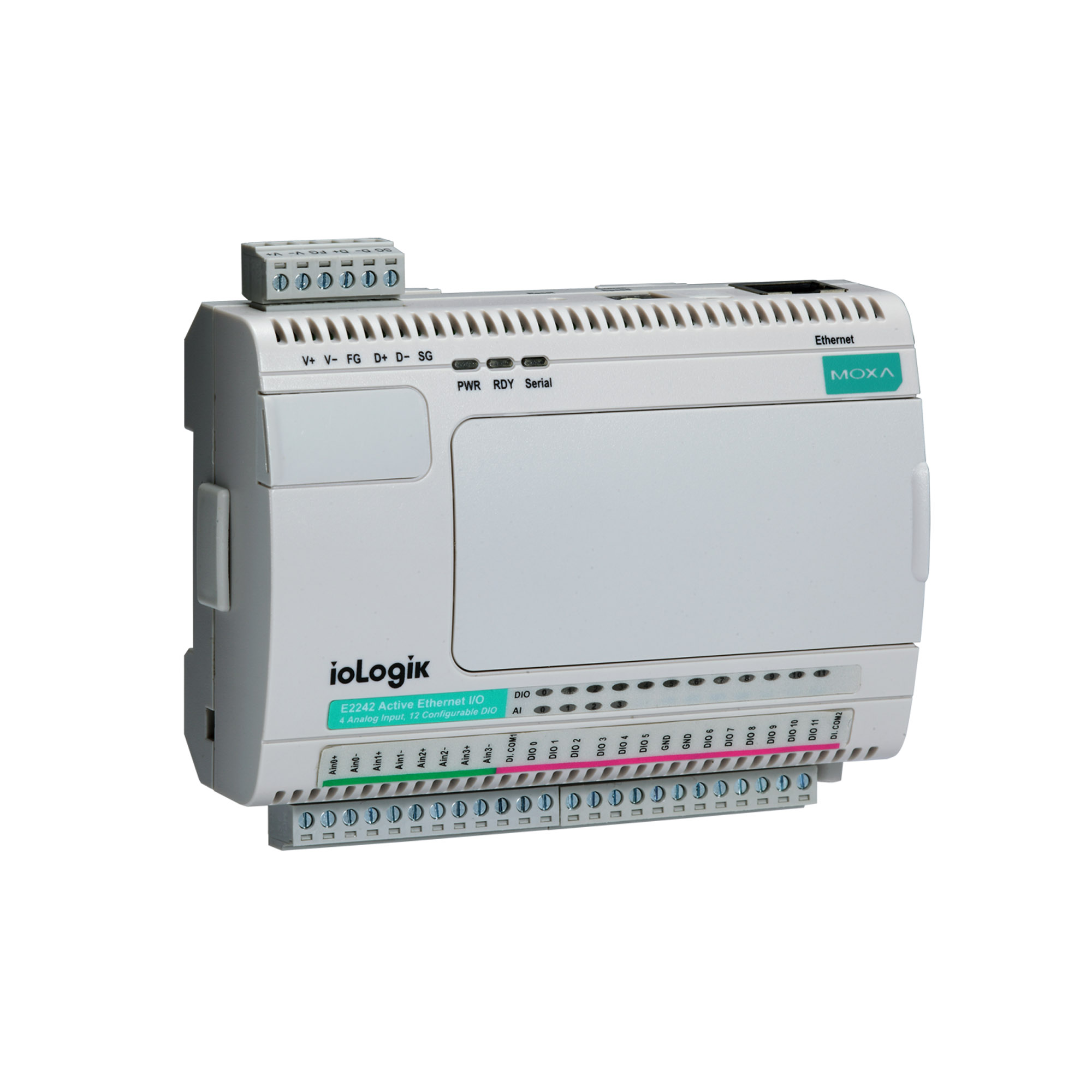

Модуль ioLogik E2240 Ethernet I/O Server 8AI,2AO,Modbus/TCP,SNMP,Active I/O Messaging

Модуль ioLogik E2240 от компании MOXA Inc. представляет собой промышленный сервер ввода/вывода с интерфейсом Ethernet, оснащённый 8 аналоговыми входами, 2 аналоговыми выходами и поддерживающий протоколы Modbus/TCP и Modbus RTU. Это решение предназначено для интеграции в системы автоматизации, требующие удалённого сбора и управления аналоговыми сигналами.

**Ключевые технические особенности:**

• Аналоговые входы: 8 дифференциальных каналов с разрешением 16 бит и частотой дискретизации 10 Гц. Поддерживаются входные диапазоны по напряжению: ±150 мВ, ±500 мВ, ±5 В, ±10 В, а также по току: 0–20 мА и 4–20 мА. Встроенный резистор для измерения тока составляет 120 Ом.
• Аналоговые выходы: 2 канала с разрешением 12 бит, обеспечивающие выходные диапазоны по напряжению 0–10 В и по току 4–20 мА. Нагрузочный резистор для выходного сигнала по току менее 250 Ом.
• Сетевые интерфейсы: 1 порт Ethernet 10/100 Мбит/с (RJ45) с магнитной изоляцией 1,5 кВ. Поддерживаются протоколы Modbus/TCP (слейв), TCP/IP, UDP, DHCP, BOOTP, SNMP, HTTP, CGI, SNTP, SMTP и Modbus RTU (через RS-485).
• Питание: Рабочее напряжение 12–36 В постоянного тока, потребление тока 198 мА при 24 В. Разъём электропитания — клемма.
• Условия эксплуатации: Рабочая температура от -10 до +60 °C, влажность 5–95% (без конденсации). Температура хранения от -40 до +85 °C. Рабочая высота над уровнем моря до 2000 м.
• Физические характеристики: Габаритные размеры 115 x 79 x 45,6 мм, вес 0,25 кг. Корпус выполнен из пластика, возможен монтаж на DIN-рейку, настольный или настенный.
• Сертификация и стандарты: Соответствует стандартам безопасности UL 508, электромагнитной совместимости EN 61000-6-2, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11, а также стандартам по вибрации и ударам IEC 60068-2-6, IEC 60068-2-27 и IEC 60068-2-32.

**Области применения и целевая аудитория:**

Модуль ioLogik E2240 предназначен для использования в системах автоматизации, где требуется удалённый сбор и управление аналоговыми сигналами. Он идеально подходит для применения в следующих сферах:

• Промышленная автоматизация: Сбор данных с датчиков и управление исполнительными механизмами в реальном времени.
• Энергетика: Мониторинг и управление параметрами электросетей, включая напряжение и ток.
• Системы управления зданием: Контроль климатических условий, освещения и других систем в зданиях.
• Транспорт: Сбор данных с датчиков на транспортных средствах или инфраструктуре для мониторинга состояния и управления.

**Преимущества и совместимость:**

• Интеллектуальная обработка данных: Функция Click&Go позволяет реализовывать до 24 логических правил для предварительной обработки данных, что снижает нагрузку на центральную систему управления.
• Активная коммуникация: Поддержка MX-AOPC UA Server обеспечивает активную связь с системами SCADA и другими приложениями для промышленного интернета вещей (IIoT).
• Гибкость монтажа: Возможность монтажа на DIN-рейку, настольный или настенный монтаж позволяет интегрировать устройство в различные типы промышленных объектов.
• Широкий диапазон рабочих температур: Рабочая температура от -10 до +60 °C (модели E2240) и от -40 до +75 °C (модели E2240-T) обеспечивают надёжную работу в различных климатических условиях.
• Совместимость с промышленными протоколами: Поддержка Modbus/TCP и Modbus RTU обеспечивает лёгкую интеграцию с существующими системами автоматизации и SCADA.

Модуль ioLogik E2240 от MOXA Inc. представляет собой надёжное и гибкое решение для интеграции аналоговых входов и выходов в системы автоматизации, обеспечивая высокую точность измерений, широкие возможности конфигурирования и совместимость с промышленными стандартами.
