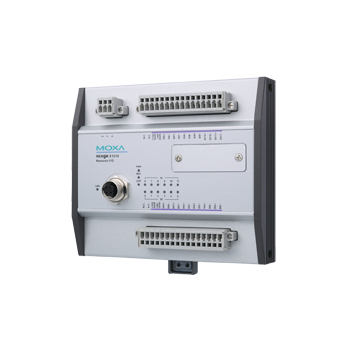

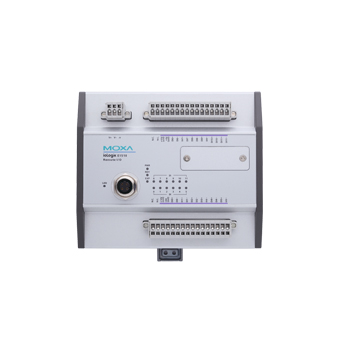

Модуль удаленного ввода-вывода MOXA ioLogik E1512-M12-T предназначен для интеграции в системы автоматизации, требующие надежного и гибкого подключения цифровых сигналов через Ethernet. Оснащенный разъемом M12, он обеспечивает устойчивую работу в промышленных условиях, включая транспортные системы.
**Ключевые технические особенности:**
- Цифровые входы (DI): 4 канала, поддерживающие сухие и влажные контакты. Изоляция входов достигает 3000 В, что обеспечивает защиту от электромагнитных помех. Частотный счетчик до 250 Гц с 16-битной точностью.
- Цифровые выходы (DO): 4 канала с максимальным током 200 мА на канал. Возможность работы в режиме генератора импульсов. Защита от перегрева (175°C), перенапряжения (35 В) и перегрузки по току (0,65 А на канал при 25°C).
- Сетевой интерфейс: 1 порт Ethernet 10/100 Мбит/с с разъемом M12, обеспечивающий надежное подключение в промышленных сетях. Поддержка протоколов Modbus TCP, HTTP, Bootp, Modbus UDP, TCP/IP, DHCP.
- Электропитание: Рабочее напряжение 12–48 В постоянного тока, потребление тока 150 мА при 24 В. Разъем электропитания — клемма.
- Условия эксплуатации: Рабочая температура от -40°C до +85°C, влажность 5–95% без конденсации, рабочая высота до 2000 м над уровнем моря.
- Физические параметры: Габаритные размеры 144 x 124 x 30 мм, вес 0,83 кг. Возможность монтажа на DIN-рейку, настольный или настенный монтаж.
**Области применения и целевая аудитория:**
Модуль ioLogik E1512-M12-T идеально подходит для использования в системах автоматизации, где требуется надежный ввод и вывод цифровых сигналов через Ethernet. Его устойчивость к экстремальным условиям эксплуатации делает его подходящим для применения в транспортных системах, включая железнодорожный транспорт, а также в других отраслях, где необходима высокая степень защиты и надежности оборудования.
**Преимущества и совместимость:**
- Высокая степень защиты: Изоляция входов и выходов до 3000 В, защита от перегрева, перенапряжения и перегрузки по току обеспечивают надежную работу в сложных условиях.
- Гибкость подключения: Разъем M12 и поддержка различных типов контактов (сухой и влажный) позволяют интегрировать модуль в разнообразные системы автоматизации.
- Широкий диапазон рабочих температур: Способность работать при температурах от -40°C до +85°C расширяет возможности применения в различных климатических зонах.
- Совместимость с промышленными протоколами: Поддержка Modbus TCP и других протоколов обеспечивает легкую интеграцию в существующие системы управления.
Модуль ioLogik E1512-M12-T от MOXA представляет собой надежное и гибкое решение для удаленного ввода и вывода цифровых сигналов в промышленных и транспортных системах, обеспечивая высокую степень защиты и совместимость с различными протоколами и типами контактов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.83 |
| Габаритные размеры, мм | 144 x 124 x 30 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/ioLogik%20E1512-T.htm |
| Потребление тока | 150 мА при 24 В |
| Количество каналов дискретного ввода | 8 (4 DI + 4 DIO) |
| Режим работы | Дискретный вход или счетчик (до 250 Гц) Дискретный выход или генератор импульсов |
| Тип каналов дискретного ввода | С общим '+', с общим '-' или сухой контакт |
| Напряжение изоляции, В | 3000 |
| Сухой контакт | Логическая '1': открыт Логический '0': замкнут на землю |
| Влажный контакт | Логическая '1': 10~30 В постоянного тока Логический '0': 0~3 В постоянного тока |
| Материал корпуса | Пластик |

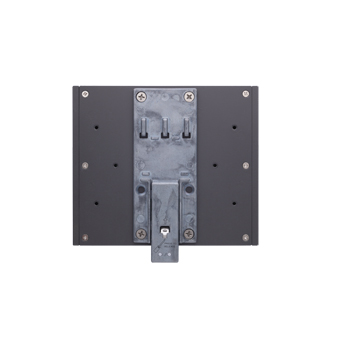

| Монтаж | На DIN-рейку настольный настенный |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Применение на транспорте | EN 50121-4 EN 50155 |
| Удары | IEC 60068-2-27 |
| Безопасность | UL508 |
| Вибрации | IEC 60068-2-6 |
| Электромагнитная совместимость (EMC) | EN 61000-6-2 EN 61000-6-4 |
| Электромагнитная совместимость (EMI) | FCC Part 15 Subpart B Class A |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | -40 ~ +85 |
| Рабочая высота над уровнем моря | до 2000 м |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Количество каналов дискретного ввода/вывода | 4 |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем M12) |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Тип интерфейса | Ethernet |
| Протоколы Ethernet | Modbus TCP HTTP Bootp Modbus UDP TCP/IP DHCP |
| Защита по току | 0.65 А на канал при 25°C |
| Защита от перенапряжения | 35 В пост. |
| Количество каналов дискретного вывода | 4 |
| Защита от перегрева | 175°C (типичная), 150°C (мин.) |
| Тип каналов дискретного вывода | Sink |
| Максимальная нагрузка на канал | 200 мА |
| Тип устройства | Модуль удаленного ввода/вывода |
