Артикул:
ioLogik 2542
Характеристики
Полное наименование:
—

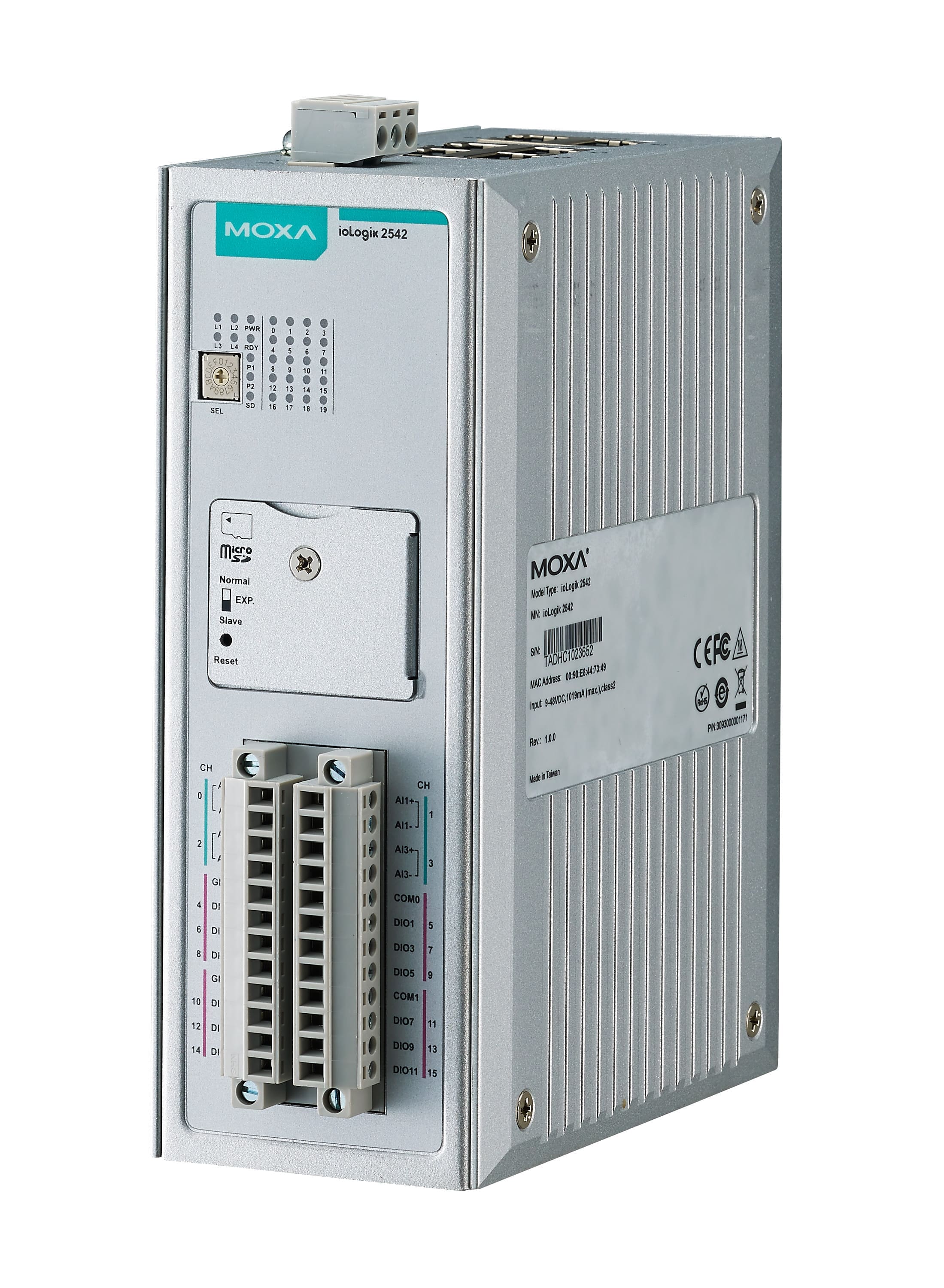

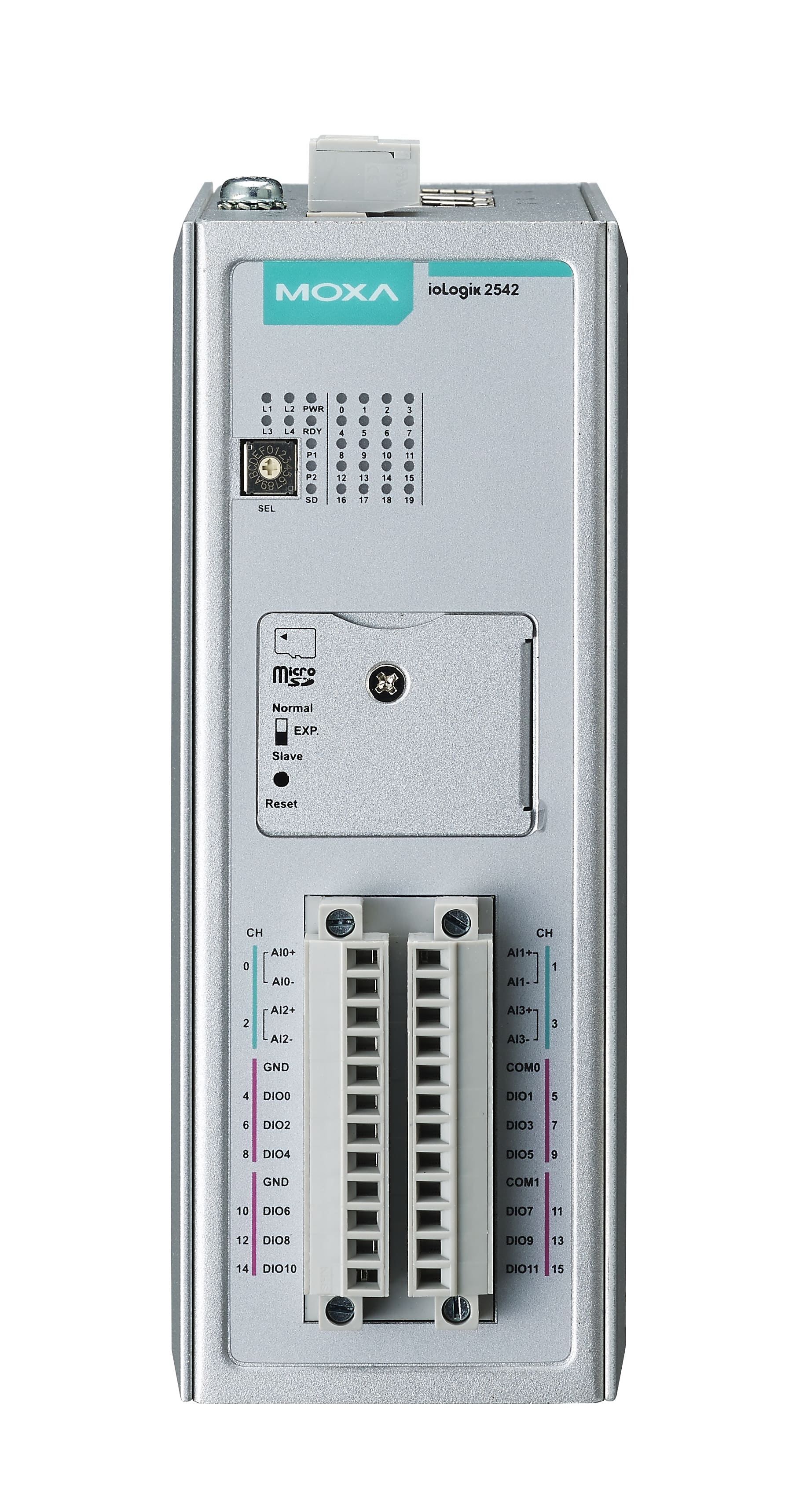

Модуль ioLogik 2542 Smart Remote I/O with 4 AIs, 12 DIOs
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль ioLogik 2542 от компании MOXA Inc. представляет собой промышленный контроллер удаленного ввода-вывода, оснащенный четырьмя аналоговыми входами (AI) и двенадцатью цифровыми входами/выходами (DI/O). Устройство предназначено для интеграции в системы автоматизации, требующие надежного сбора и передачи данных с различных датчиков и исполнительных механизмов.
Ключевые технические особенности ioLogik 2542 включают:
- Аналоговые входы: 4 дифференциальных канала с частотой дискретизации 400 Гц, поддерживающие диапазоны входных сигналов по току (0–20 мА, 4–20 мА) и напряжению (0–10 В, ±10 В). Встроенный резистор 120 Ом обеспечивает удобство измерения тока.
- Цифровые входы/выходы: 12 каналов, поддерживающих режимы дискретного ввода или счетчика, а также дискретного вывода или генератора импульсов (до 500 Гц). Возможность работы с влажными (NPN или PNP) и сухими контактами расширяет область применения устройства.
- Сетевые интерфейсы: 4 порта Ethernet 10/100 Мбит/с (RJ45), один из которых может быть использован для расширения каналов ввода/вывода путем последовательного подключения до 8 дополнительных устройств. Поддержка промышленных протоколов Modbus TCP, Modbus RTU и других обеспечивает гибкость интеграции в различные системы.
- Порты последовательной связи: 2 порта RS-232/422/485 (RJ45), поддерживающие скорость передачи данных от 1200 до 115200 бит/с, что позволяет подключать дополнительные устройства и расширять функциональность системы.
- Память: слот для карты памяти microSD™ (SDHC) объемом до 32 Гб, обеспечивающий хранение данных и журналов событий для последующего анализа.
- Электропитание: рабочее напряжение 9–48 В постоянного тока с потреблением тока 281 мА при 24 В, что делает устройство энергоэффективным и подходящим для использования в различных промышленных условиях.
- Условия эксплуатации: рабочая температура от -10 до +60 °C, влажность 5–95%, что позволяет использовать модуль в широком диапазоне климатических условий.
- Сертификация и стандарты: соответствие стандартам UL 508, EN 60950-1, EN 55022, EN 61000-6-2 и другим обеспечивает высокую степень надежности и безопасности устройства.
Области применения ioLogik 2542 включают системы мониторинга и управления в таких отраслях, как энергетика, водоснабжение, нефтегазовая промышленность и транспорт. Устройство идеально подходит для задач, связанных с удаленным сбором данных, автоматизацией процессов и интеграцией с существующими системами управления.
Преимущества использования ioLogik 2542:
- Гибкость интеграции: поддержка различных протоколов и интерфейсов позволяет легко интегрировать модуль в существующие системы автоматизации.
- Надежность: соответствие международным стандартам и высокая степень защиты обеспечивают бесперебойную работу устройства в сложных промышленных условиях.
- Энергоэффективность: низкое потребление тока при широком диапазоне рабочих напряжений снижает эксплуатационные расходы.
- Масштабируемость: возможность расширения системы путем подключения дополнительных устройств через Ethernet-порты и последовательные порты RS-232/422/485.
Совместимость ioLogik 2542 с различными промышленными протоколами и стандартами делает его универсальным решением для задач удаленного ввода-вывода в промышленной автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Ссылка на сайт moxa.com | https://www.moxa.com/product/ioLogik_2542.htm |
| Среднее время наработки на отказ (MTBF), часов | 375439 |
| Потребление тока | 281 мА при 24 В, 589 мА при 12 В, 144 мА при 48 В |
| Тип каналов дискретного ввода | Влажный контакт (NPN или PNP), сухой контакт |
| Режим работы | Дискретный вход или счетчик Дискретный выход или генератор импульсов |
| Влажный контакт | Логическая '1': 10~30 В постоянного тока Логический '0': 0~3 В постоянного тока |
| Сухой контакт | Логическая '1': открыт Логический '0': замкнут на землю |
| Монтаж | На DIN-рейку настольный настенный |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Удары | IEC 60068-2-27 |
| Безопасность | UL508 |
| Вибрации | IEC 60068-2-6 |
| Электромагнитная совместимость (EMC) | EN 61000-6-2 EN 61000-6-4 |
| Электромагнитная совместимость (EMI) | FCC Part 15 Subpart B Class A |
| Рабочее напряжение | 9 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | -10 ~ +60 |
| Рабочая высота над уровнем моря | до 2000 м |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Количество каналов дискретного ввода/вывода | 12 |
| Порты Ethernet | 4 x 10/100 Мбит/с (разъем RJ45), один Ethernet-порт можно использовать для расширения каналов ввода/вывода – последовательного подключения до 8 ус |
| Магнитная изоляция Ethernet-портов | 1,5 кВ |
| Тип интерфейса | Ethernet |
| Протоколы Ethernet | Modbus TCP HTTP Bootp Modbus UDP TCP/IP DHCP SNTP SNMP CGI SMTP |
| Стоповые биты | 1, 1.5, 2 |
| Бит данных | 5, 6, 7, 8 |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | 2 порта RS-232/422/485 (разъем RJ45) |
| Четность | нет, чет, нечет |
| Протоколы последовательной связи | Modbus RTU (мастер) Режим последовательного тоннеля (клиент/сервер) |
| Кнопка Reset | Есть |
| Тип каналов аналогового ввода | Дифференциальные |
| Встроенный резистор для измерения тока | 120 Ом |
| Частота дискретизации | 0,400 кГц |
| Входное сопротивление | >1 МОм |
| Диапазон входных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА С определением обрыва линии |
| Точность АЦП | ±0.1% от полного диапазона (25 °С), ±0.3% от полного диапазона (-10 °С ~ 60 °С), ±0.5% от полного диапазона (-40°C ~ 75°C) |
| Разрешение АЦП | 16 бит |
| Диапазон входных сигналов по напряжению | 0 ~ 10 В ±10 В |
| Количество каналов АЦП | 4 |
| Защита по току | 1.5 А на канал при 25°C |
| Защита от перенапряжения | 45 В пост. |
| Защита от перегрева | 175°С |
| Тип каналов дискретного вывода | Sink |
| Объем карты памяти | 32 Гб |
| Тип устройства | Модуль удаленного ввода/вывода |
