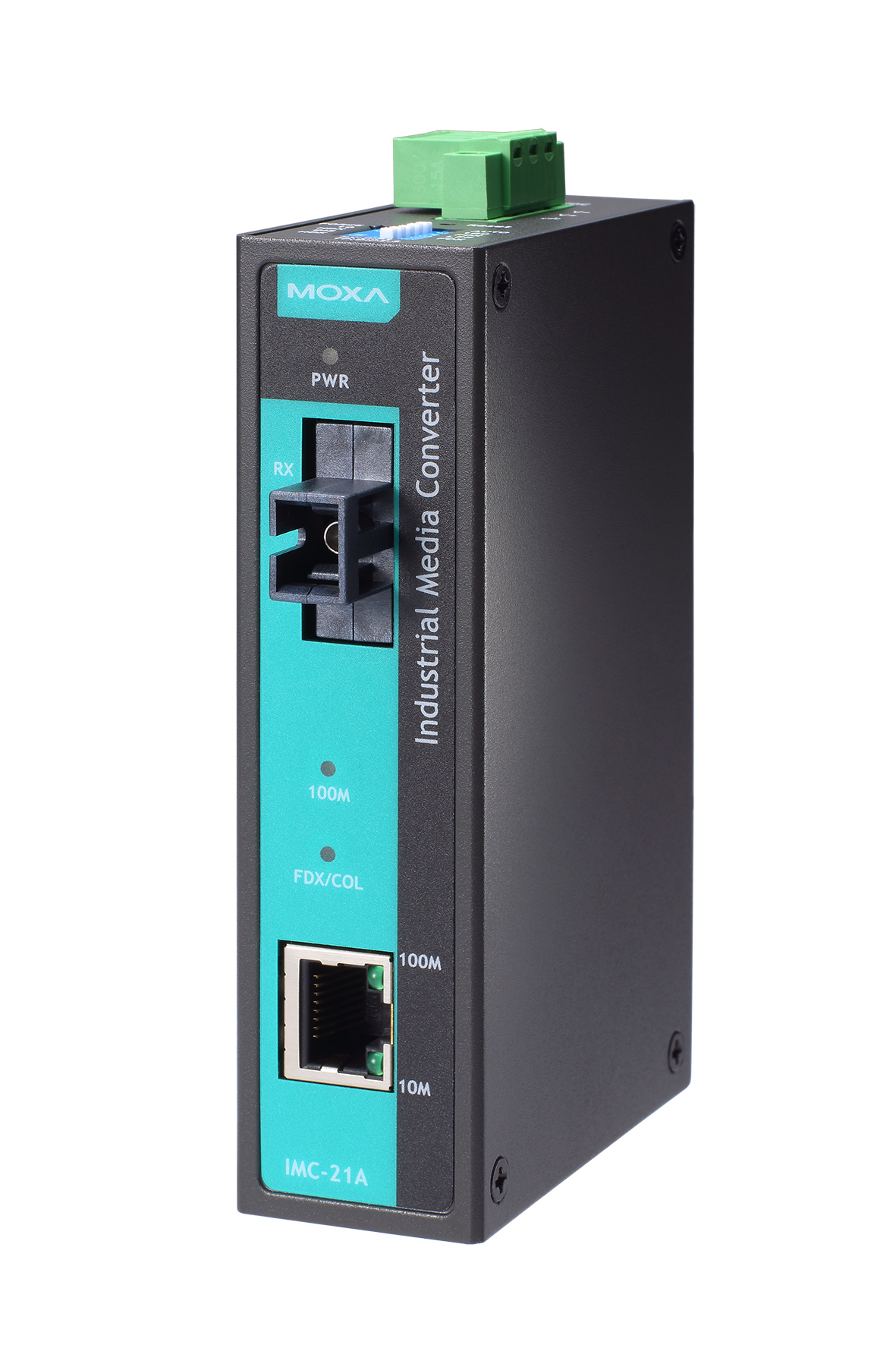

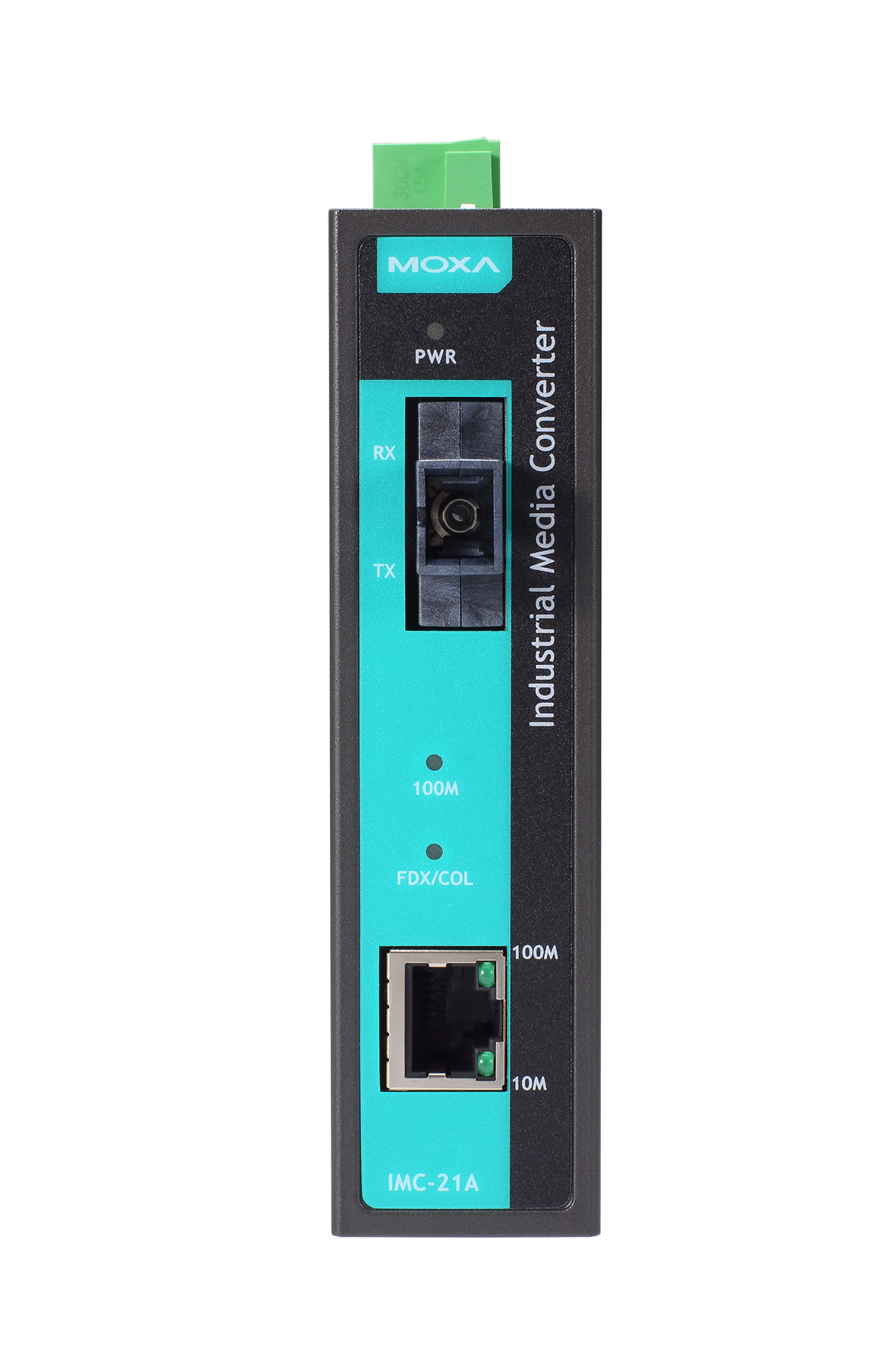

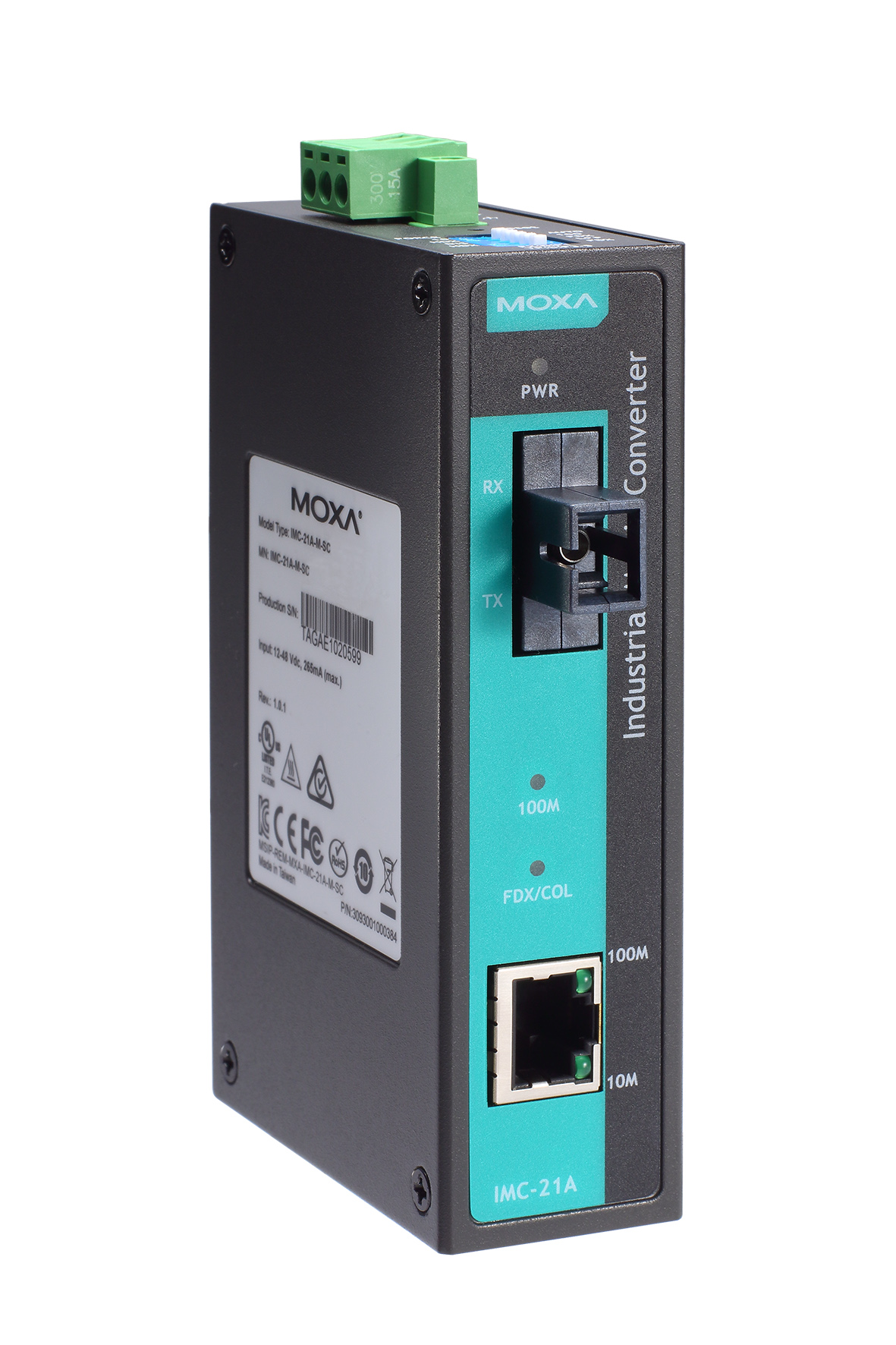

Конвертер IMC-21A-S-SC (CV-WDM-A) от компании MOXA Inc. представляет собой промышленный медиаконвертер, предназначенный для преобразования сигнала Ethernet с интерфейса 10/100BaseT(X) на 100BaseFX с использованием одномодового оптоволокна. Устройство оснащено разъемом RJ45 для подключения витой пары и разъемом SC для оптоволоконного кабеля.
Ключевыми техническими характеристиками IMC-21A-S-SC (CV-WDM-A) являются:
- Скорость передачи данных: 10/100 Мбит/с по витой паре и 100 Мбит/с по оптоволокну.
- Дальность передачи по оптоволокну: до 40 км при использовании одномодового кабеля G.652.
- Мощность оптического передатчика: -5 дБм.
- Чувствительность оптического приемника: -34 дБм.
- Допустимые потери в канале связи: 29 дБм.
- Насыщение приемника: 1 дБм.
- Управление: DIP-переключатели для настройки скорости и режима дуплекса на витой паре и оптоволокне, а также функции Link Fault Pass-Through (LFP).
- Электропитание: 12–48 В постоянного тока, потребление тока 265 мА при 12 В.
- Рабочая температура: -10 ~ +60°C.
- Размеры: 30 x 125 x 79 мм, вес 0,17 кг.
- Монтаж: На DIN-рейку.
- Сертификация: UL60950-1, EMC: EN 55032/24, EMI: CISPR 32, FCC Part 15 Subpart B Class A.
IMC-21A-S-SC (CV-WDM-A) предназначен для применения в промышленных сетях, где требуется передача данных на большие расстояния с использованием оптоволоконных линий связи. Он обеспечивает надежную и эффективную интеграцию Ethernet-устройств через оптоволоконные каналы, что особенно актуально для предприятий, работающих в условиях повышенных требований к безопасности и устойчивости связи.
Среди преимуществ использования IMC-21A-S-SC (CV-WDM-A) можно отметить:
- Длительный срок службы: среднее время наработки на отказ (MTBF) составляет 353 000 часов.
- Устойчивость к внешним воздействиям: соответствие стандартам IEC 60068-2-6 (вибрации), IEC 60068-2-27 (удары) и IEC 60068-2-32 (свободное падение).
- Электромагнитная совместимость: соответствие стандартам EN 55032/24, CISPR 32, FCC Part 15 Subpart B Class A.
- Удобство монтажа: компактные размеры и возможность установки на DIN-рейку.
Устройство совместимо с другими промышленными сетевыми компонентами, поддерживающими стандарты IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X) и 100BaseFX, а также IEEE 802.3x для управления потоком данных. Это обеспечивает гибкость при интеграции в существующие инфраструктуры и возможность расширения сети без значительных дополнительных затрат.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.17 |
| Габаритные размеры, мм | 30 x 125 x 79 |
| Общее количество портов | 2 |
| Витая пара (разъем RJ45) | 1 |
| Светодиодные индикаторы | Power, 10/100M, 100M, FDX/COL |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/IMC-21A.htm |
| Потребление тока | 265 мА при 12 В пост. |
| Мощность оптического передатчика, дБм | -5 |
| Допустимые потери в канале связи, дБм | 29 |
| Насыщение приемника, дБм | 1 |
| Количество используемых волокон | 1 |
| Чувствительность оптического приемника, дБм | -34 |
| DIP-переключатели | Переключение скорости по витой паре 10/100M, режимы Half/Full Duplex по витой паре, режимы Force/Auto, режимы Full/Half Duplex по оптоволокну, Link Fault Pass-Through (LFP) |
| Одномодовое оптоволокно (разъем SC) | 1 |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control |
| Среднее время наработки на отказ (MTBF), часов | 353000 |
| Тип разъема для "витой пары" | RJ45 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Вибрации | IEC 60068-2-6 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Свободное падение | IEC 60068-2-32 |
| Электромагнитная совместимость (EMS) | EN 61000-4-11 EN 61000-4-8 EN 61000-4-2 (ESD) EN 61000-4-4 (EFT) EN 61000-4-6 (CS) EN 61000-4-5 (Surge) EN 61000-4-3 (RS) |
| Удары | IEC 60068-2-27 |
| Безопасность | UL60950-1 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. 12 В пост. 24 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +75 |
| Рабочая температура, °C | -10 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Дальность передачи по оптоволокну | до 20 км |
| Длина волны по оптоволокну, нм | Tx: 1310 нм Rx: 1550 нм |
| Тип оптоволоконного кабеля | G.652 |
| Защита по току | 1.1 А |
| Защита от пыли и влаги | IP30 |
| Разъем оптического порта | SC |
| Тип устройства | Медиаконвертер |
| Тип оптики | Одномодовая |
| Скорость передачи данных | 100 Мбит/сек |
| Серия устройства | IMC-21 |
