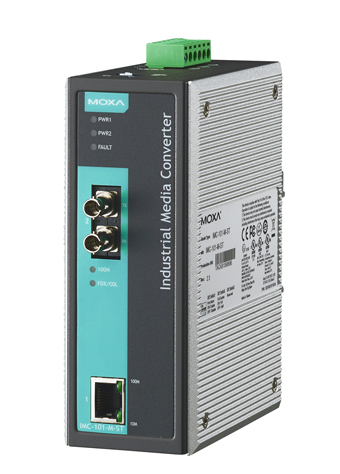

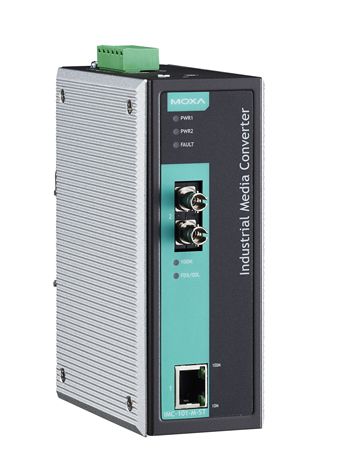

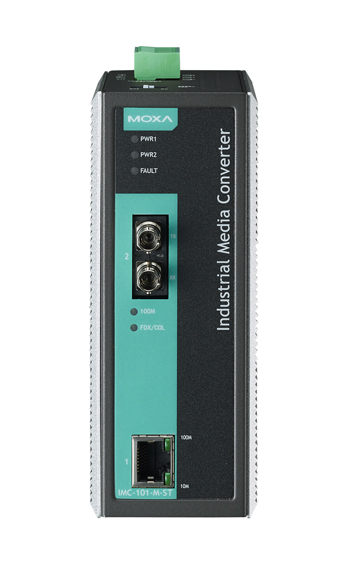

Конвертер IMC-101-M-ST Industrial 10/100Base-TX to 100BaseFx media converter, multimode

Конвертер IMC-101-M-ST от компании MOXA Inc. предназначен для преобразования сигналов Ethernet с интерфейса 10/100Base-TX (витая пара) в 100Base-FX (многомодовое оптоволокно) и обратно. Это устройство обеспечивает надежную и эффективную передачу данных на большие расстояния, сохраняя при этом высокую скорость и качество сигнала.

Ключевые технические особенности IMC-101-M-ST включают:

• Интерфейсы: два порта Ethernet — один для подключения по витой паре (RJ45) с поддержкой 10/100 Мбит/с и один для подключения по оптоволокну (ST-разъем) с поддержкой 100 Мбит/с.
• Оптоволоконные характеристики: поддержка многомодового оптоволокна с длиной волны 1300 нм, максимальная дальность передачи — до 4 км для кабеля 62,5/125 мкм и до 5 км для кабеля 50/125 мкм.
• Электропитание: рабочее напряжение от 12 до 45 В постоянного тока, потребление тока — 320 мА при 12 В. Возможность подключения резервного источника питания.
• Управление: DIP-переключатели для настройки режима передачи (Full/Half Duplex) по оптоволокну и выбора порта для сигнализации об обрыве.
• Релейный вывод: один канал с максимальной нагрузочной способностью 1 А при 24 В постоянного тока для оповещения об обрыве электропитания или связи.
• Светодиодные индикаторы: PWR1, PWR2, FAULT, 10/100M, 100M, FDX/COL для мониторинга состояния устройства.
• Условия эксплуатации: рабочая температура от 0 до +60 °C, влажность от 5 до 95%, защита от пыли и влаги — IP30.
• Сертификация: соответствие стандартам безопасности UL 508, взрывобезопасности ATEX Zone 2 Ex nA nC IIC T4 Gc и UL/cUL Class 1 Division 2, электромагнитной совместимости (EMI) CISPR 32 и FCC Part 15 Subpart B Class A, а также стандартам EMS EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (EFT), EN 61000-4-5 (Surge), EN 61000-4-6 (CS), EN 61000-4-8 и EMC EN 55032/24.

Области применения IMC-101-M-ST включают:

• Промышленные сети: расширение Ethernet-сетей на большие расстояния с использованием оптоволоконных линий связи.
• Системы видеонаблюдения: передача видеосигналов с камер, расположенных на значительном удалении от центра обработки данных.
• Сетевые инфраструктуры: интеграция различных типов кабелей в единую сеть для обеспечения гибкости и масштабируемости.
• Системы автоматизации: подключение удаленных устройств и датчиков к центральной системе управления через оптоволоконные каналы.

Преимущества IMC-101-M-ST:

• Надежность: высокая степень защиты от внешних воздействий, соответствие международным стандартам безопасности и электромагнитной совместимости.
• Гибкость: возможность монтажа на DIN-рейку, настольный или настенный монтаж, что упрощает интеграцию в различные инфраструктуры.
• Экономичность: эффективное использование существующих оптоволоконных линий связи без необходимости прокладки новых кабелей.
• Долговечность: среднее время наработки на отказ (MTBF) составляет 401 000 часов, что свидетельствует о высокой надежности устройства.

IMC-101-M-ST обеспечивает эффективное и надежное решение для интеграции Ethernet-устройств в оптоволоконные сети, соответствуя требованиям современных промышленных приложений и обеспечивая высокую степень защиты и совместимости с различным оборудованием.
