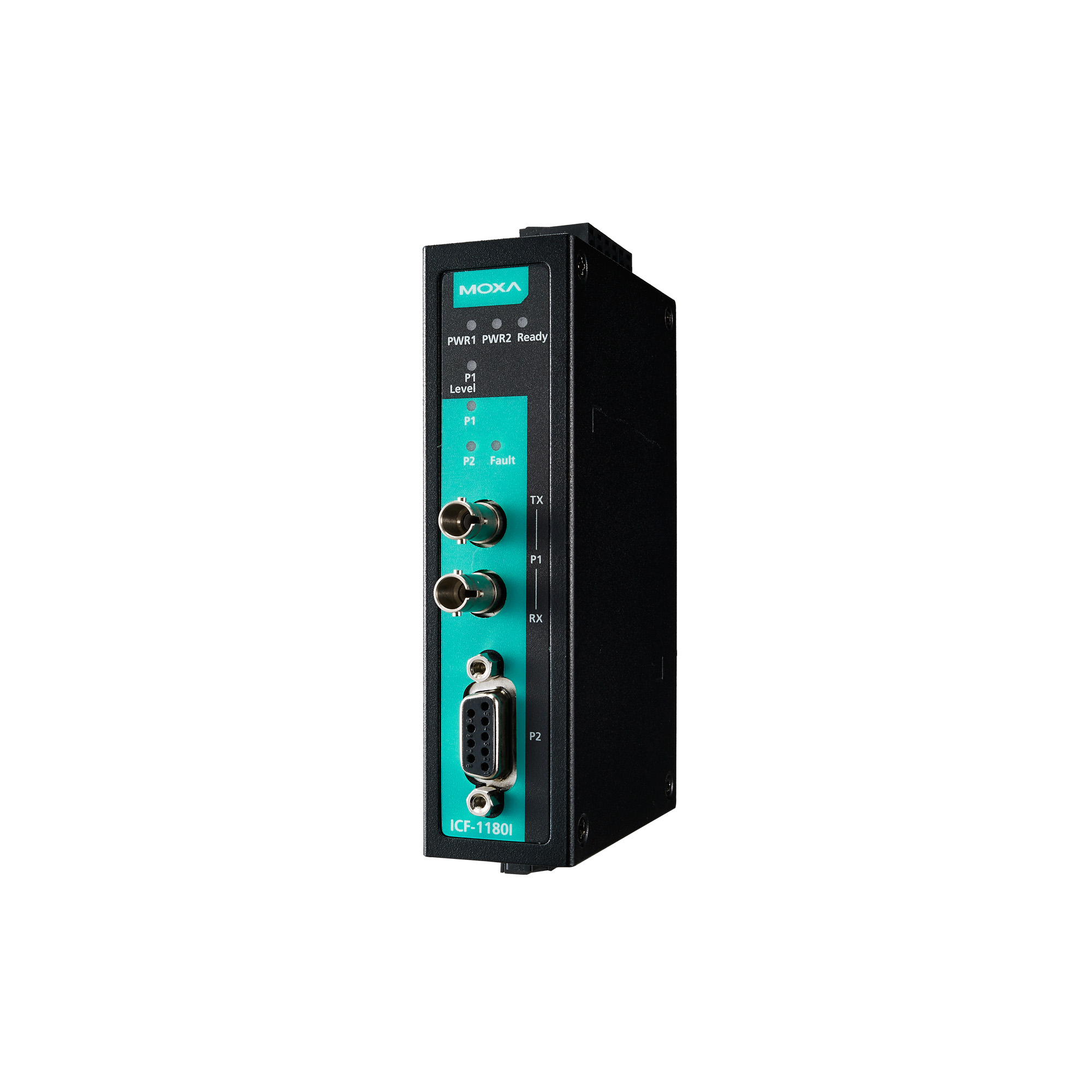

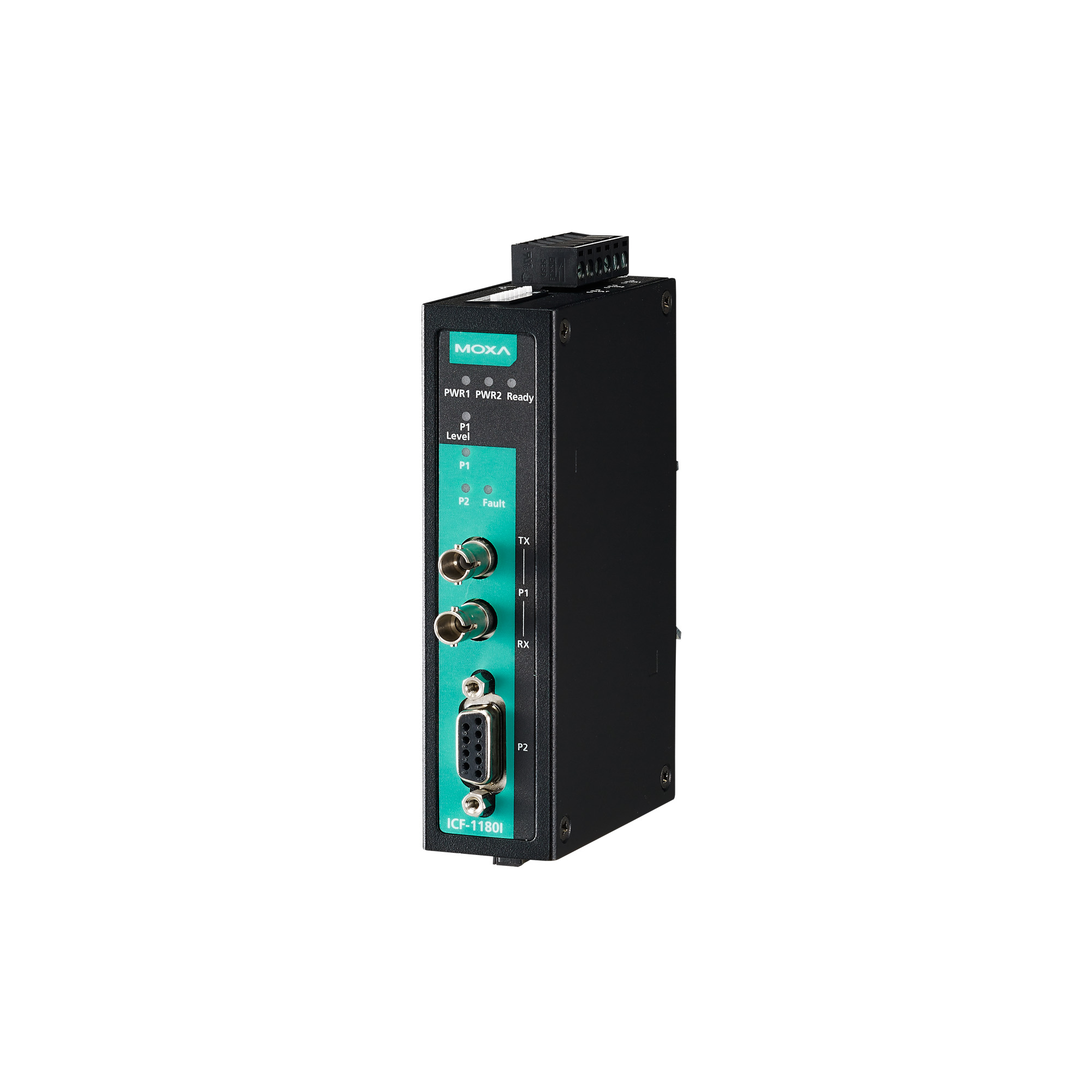

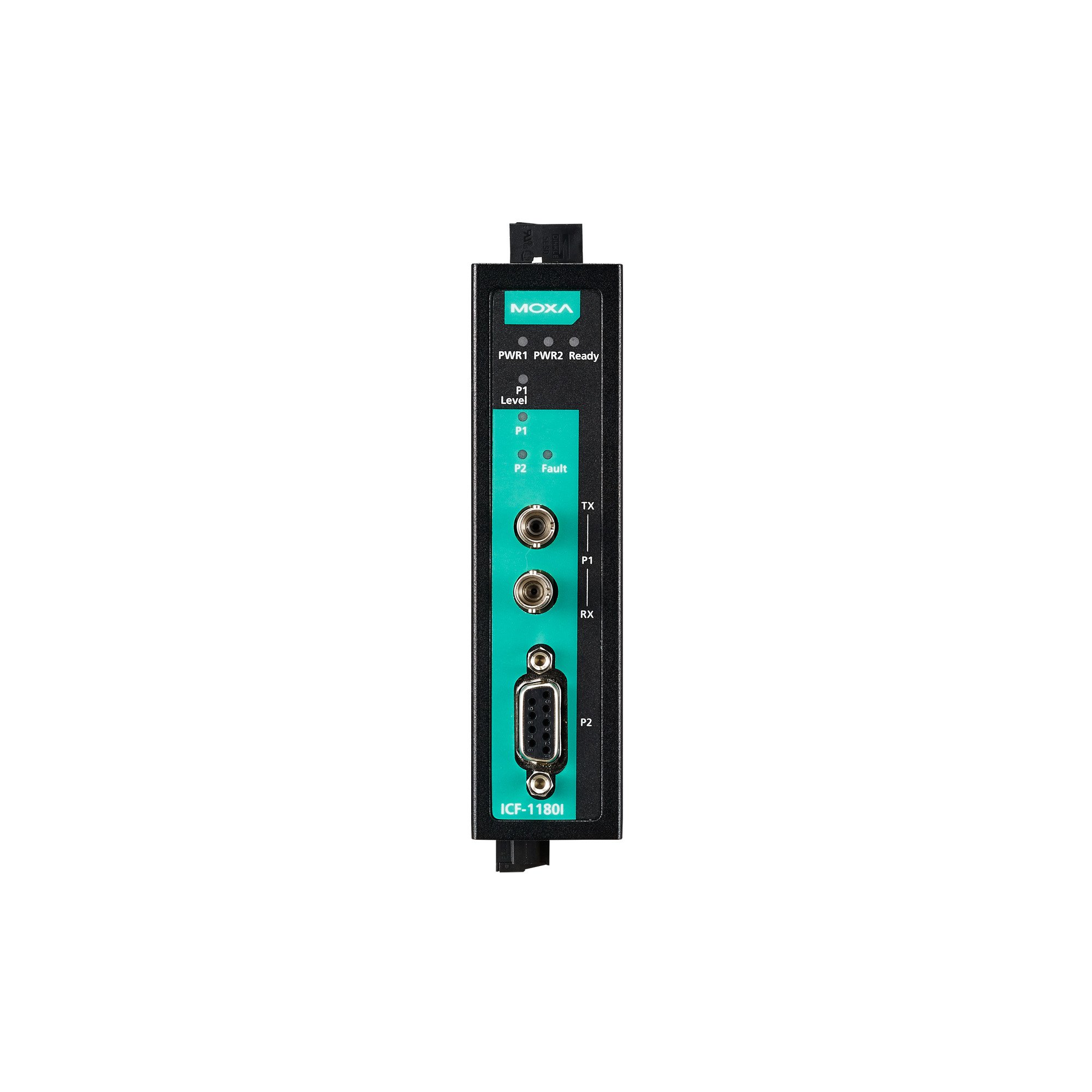

Преобразователь MOXA ICF-1180I-S-ST-T предназначен для преобразования сигнала PROFIBUS DP в оптоволоконный интерфейс, обеспечивая надежную и высокоскоростную передачу данных на значительные расстояния. Это устройство идеально подходит для применения в промышленных системах автоматизации, где требуется передача данных между устройствами PROFIBUS через оптоволоконные линии связи.
Ключевые технические особенности преобразователя включают:
- Интерфейс PROFIBUS DP: обеспечивает совместимость с промышленными системами автоматизации, поддерживающими данный протокол.
- Скорость передачи данных: поддерживает диапазон от 9,6 до 12 000 Кбит/с, что позволяет адаптировать устройство под различные требования к скорости передачи.
- Оптоволоконный интерфейс: одномодовое оптоволокно с разъемом ST, обеспечивающее дальность передачи до 45 км при длине волны 1310 нм.
- Релейный выход: один канал с максимальной нагрузочной способностью 2 А при 30 В постоянного тока, используемый для сигнализации о состоянии устройства.
- Гальваническая изоляция: 2 кВ, обеспечивающая защиту от электрических помех и повышающая надежность работы системы.
- Питание: диапазон входного напряжения от 12 до 48 В постоянного тока, с потреблением тока 221 мА при 12 В.
- Условия эксплуатации: рабочая температура от -40 до +75 °C, что позволяет использовать устройство в различных климатических условиях.
- Монтаж: возможность установки на DIN-рейку, а также настольный или настенный монтаж (опционально), обеспечивая гибкость в размещении устройства.
- Сертификация: соответствует стандартам безопасности UL508, взрывобезопасности ATEX Zone 2 Ex nA nC IIC T4 Gc, IECEx и UL/cUL Class 1 Division 2, а также стандартам электромагнитной совместимости EN 55032/24, CISPR 32 и FCC Part 15 Subpart B Class A.
Преобразователь MOXA ICF-1180I-S-ST-T находит применение в различных отраслях промышленности, включая нефтегазовую, химическую, энергетическую и другие, где требуется надежная и безопасная передача данных между устройствами PROFIBUS через оптоволоконные линии связи. Его использование позволяет повысить устойчивость системы к электромагнитным помехам, увеличить расстояние передачи данных и обеспечить защиту от внешних воздействий, что особенно важно в условиях эксплуатации в опасных зонах.
Преимущества использования преобразователя MOXA ICF-1180I-S-ST-T включают:
- Увеличение расстояния передачи данных: возможность передачи данных на расстояние до 45 км по одномодовому оптоволокну.
- Устойчивость к электромагнитным помехам: благодаря оптоволоконной передаче и гальванической изоляции устройство обеспечивает надежную работу в условиях высоких электромагнитных помех.
- Гибкость монтажа: различные варианты установки устройства позволяют адаптировать его под конкретные условия эксплуатации.
- Высокая степень защиты: соответствие международным стандартам безопасности и взрывобезопасности обеспечивает надежную эксплуатацию в опасных зонах.
Совместимость с другими устройствами и системами, поддерживающими протокол PROFIBUS DP, а также возможность интеграции в существующие системы автоматизации делают преобразователь MOXA ICF-1180I-S-ST-T эффективным решением для расширения и модернизации промышленных сетей передачи данных.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30.3 x 115 x 70 |
| Вес нетто, кг | 0.18 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/ICF-1180I.htm |
| Мощность оптического передатчика, дБм | -7 |
| Допустимые потери в канале связи, дБм | 21 |
| Чувствительность оптического приемника, дБм | -29 |
| Скорость передачи данных | 9.6 ~ 12000 Кб/с 9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, 12000 Кбит/с |
| Потребление тока | 221 мА при 12 В |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Взрывобезопасность | ATEX Zone 2 Ex nA nC IIC T4 Gc IECEx UL/cUL Class 1 Division 2 |
| Безопасность | UL508 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Свободное падение | IEC 60068-2-32 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Нагрузочная способность реле | 2 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +75 |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая влажность, % | 5 ~ 95 |
| Дальность передачи по оптоволокну | до 45 км |
| Длина волны по оптоволокну, нм | 1310 |
| Тип входного интерфейса | PROFIBUS |
| Тип разъема | DB9 'мама' Разъем ST |
| Защита по току | 1.1 А |
| Изоляция | 2 кВ |
| Тип выходного интерфейса | Одномодовое оптоволокно |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь протоколов |
| Количество последовательных портов | 1 |
| Поддерживаемые протоколы | PROFIBUS |
| Серия устройства | ICF-1100 |
Рекомендуем уточнить точные характеристики перед покупкой.
