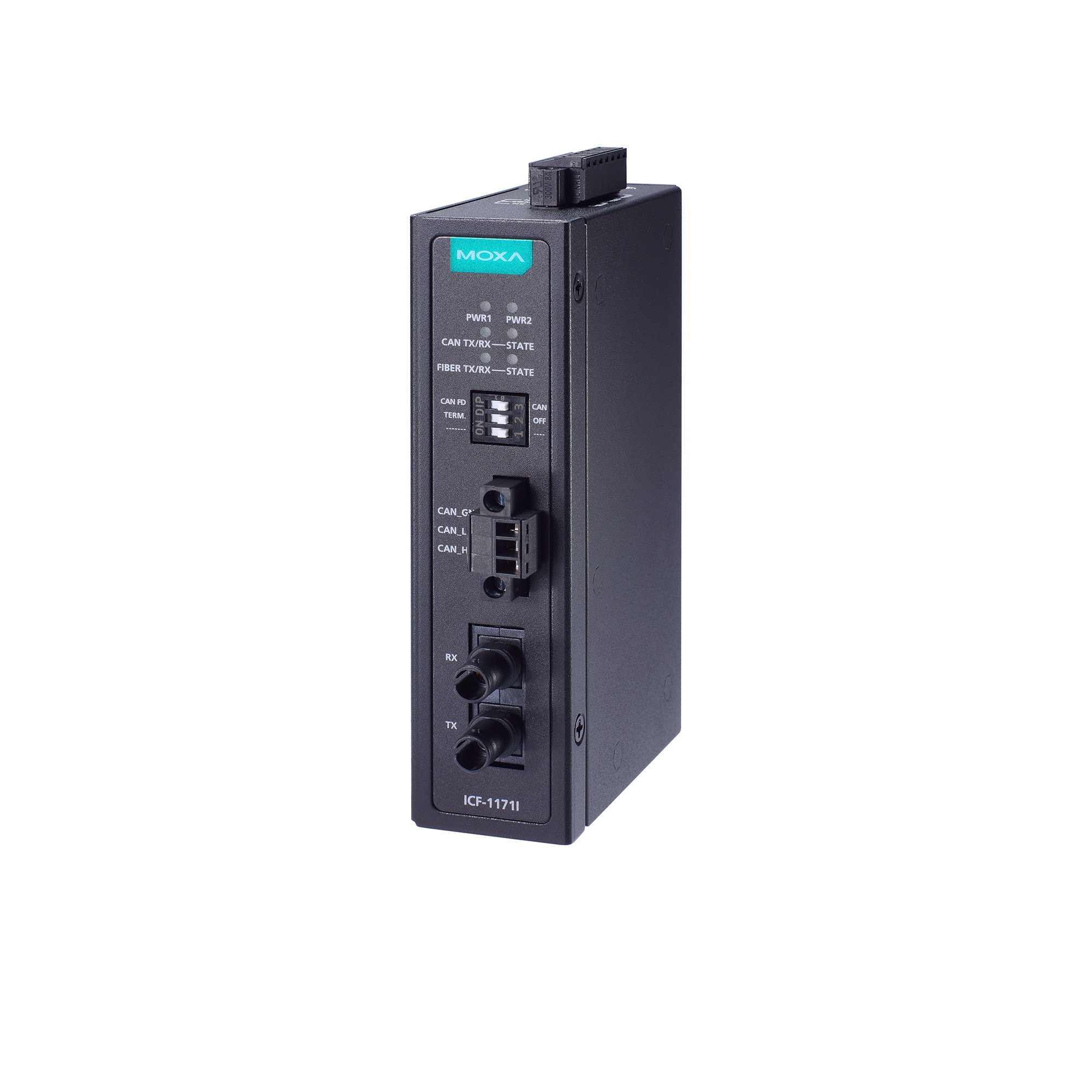

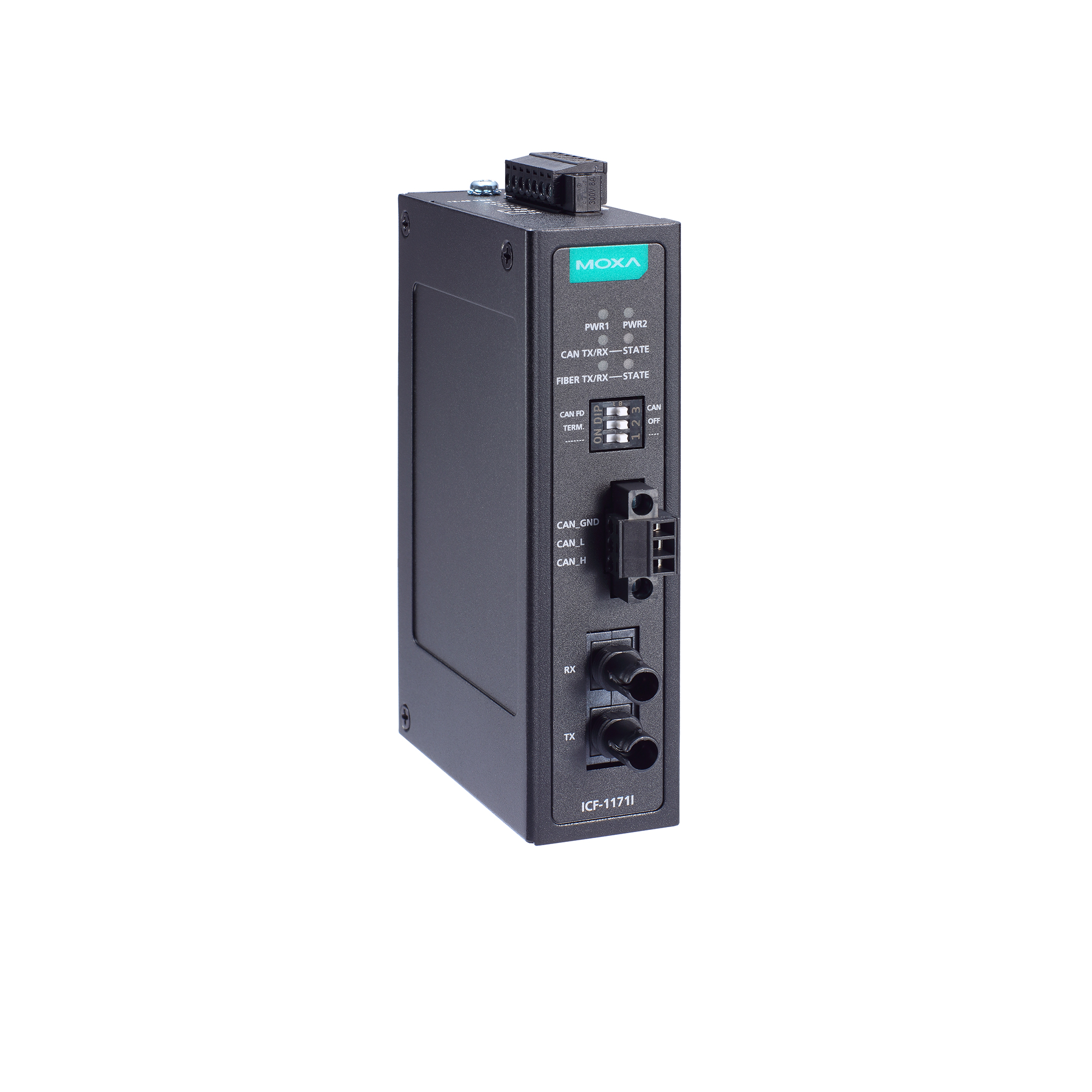

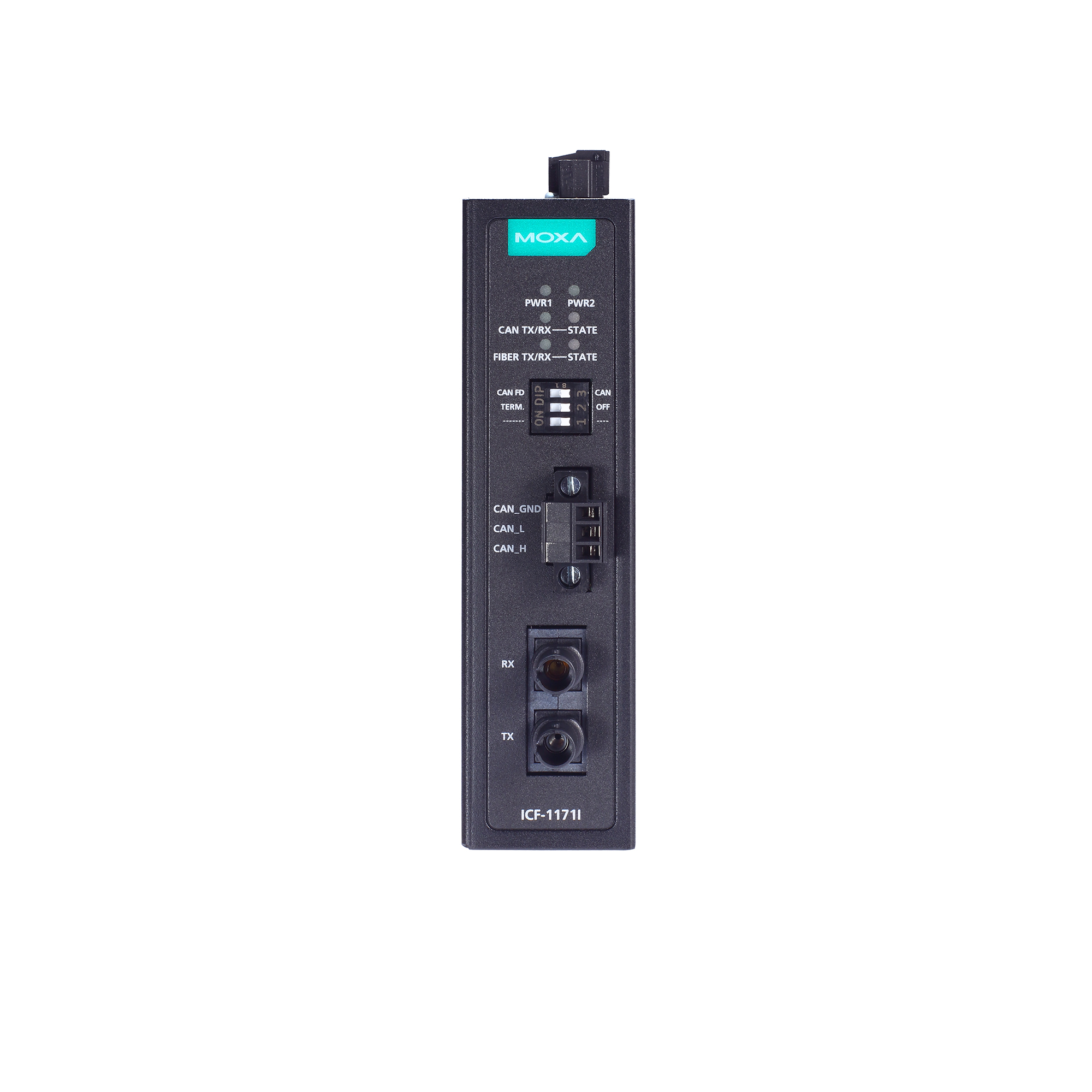

Преобразователь ICF-1171I-S-ST-T от компании MOXA Inc. предназначен для преобразования сигналов CAN в одномодовое оптоволокно с разъемом ST, обеспечивая надежную и высокоскоростную передачу данных на большие расстояния. Это устройство идеально подходит для применения в промышленных системах, где требуется расширение диапазона передачи сигналов CAN с сохранением их целостности и надежности.
Ключевые технические особенности преобразователя ICF-1171I-S-ST-T включают:
- Поддержка протоколов: CAN 2.0A, CAN 2.0B, CAN FD (ISO 11898), что обеспечивает совместимость с широким спектром промышленных устройств.
- Оптоволоконный интерфейс: одномодовое оптоволокно с разъемом ST, длина волны 1310 нм, дальность передачи до 40 км, что позволяет передавать данные на значительные расстояния без потери качества сигнала.
- Гальваническая изоляция: 2 кВ, обеспечивающая защиту от электрических помех и повышающая надежность работы устройства в сложных промышленных условиях.
- Релейный вывод: 1 канал с нагрузочной способностью 1 А при 30 В постоянного тока, позволяющий интегрировать устройство в системы сигнализации и управления.
- Электропитание: рабочее напряжение 12–48 В постоянного тока, защита от неверной полярности, что упрощает установку и эксплуатацию устройства в различных промышленных средах.
- Условия эксплуатации: рабочая температура от –40 до +75 °C, рабочая влажность 5–95%, что делает устройство пригодным для использования в экстремальных климатических условиях.
- Электромагнитная совместимость: соответствует стандартам IEC 61000-4-3 RS, IEC 61000-4-5 Surge, IEC 61000-4-6 CS, IEC 61000-4-8, IEC 61000-4-4 (EFT), EN 55032/35, FCC Part 15 Subpart B Class A, что гарантирует устойчивость к электромагнитным помехам.
- Безопасность: соответствует стандартам EN 62368-1 и UL 62368-1, обеспечивая высокий уровень защиты при эксплуатации устройства.
- Размеры и монтаж: габаритные размеры 30.3 x 70 x 115 мм, возможность настенного монтажа, что позволяет гибко интегрировать устройство в существующие системы.
Преобразователь ICF-1171I-S-ST-T находит применение в различных областях промышленности, включая автоматизацию производственных процессов, системы управления транспортом, энергетические сети и другие сферы, где требуется надежная передача данных на большие расстояния. Его возможности по интеграции с различными промышленными протоколами и стандартами делают его универсальным решением для расширения и модернизации существующих систем передачи данных.
Преимущества использования преобразователя ICF-1171I-S-ST-T включают:
- Увеличение дальности передачи: возможность передачи сигналов CAN на расстояния до 40 км без потери качества сигнала.
- Устойчивость к помехам: гальваническая изоляция и соответствие стандартам электромагнитной совместимости обеспечивают надежную работу устройства в условиях электромагнитных помех.
- Гибкость установки: компактные размеры и возможность настенного монтажа позволяют интегрировать устройство в различные промышленные системы без значительных изменений в инфраструктуре.
- Надежность: широкий диапазон рабочих температур и высокая степень защиты от внешних воздействий обеспечивают долговечность и бесперебойную работу устройства в сложных эксплуатационных условиях.
Преобразователь ICF-1171I-S-ST-T является надежным и эффективным решением для расширения возможностей промышленных систем передачи данных, обеспечивая высокоскоростную и безопасную передачу сигналов CAN на большие расстояния.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30.3 x 70 x 115 |
| Вес нетто, кг | 0.29 |
| Среднее время наработки на отказ (MTBF), часов | 2412885 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-edge-connectivity/serial-converters/fieldbus-to-fiber-converters/icf-1171i-series#overview |
| Потребление тока | 188.5 мА (макс.) |
| Мощность оптического передатчика, дБм | -5 |
| Чувствительность оптического приемника, дБм | -34 |
| Допустимые потери в канале связи, дБм | 1 |
| Насыщение приемника, дБм | 29 |
| Терминальный резистор | 120 Ом, подключается DIP-переключателем |
| Поддерживаемые протоколы | CAN 2.0A, CAN 2.0B, CAN FD (ISO 11898) |
| Материал корпуса | Металл |
| Монтаж | Настенный (опционально) |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-4 (EFT) |
| Свободное падение | IEC 60068-2-32 |
| Безопасность | EN 62368-1 UL 62368-1 |
| Электромагнитная совместимость (EMC) | EN 55032/35 |
| Электромагнитная совместимость (EMI) | FCC Part 15 Subpart B Class A |
| Нагрузочная способность реле | 1 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Защита от неверной полярности | Есть |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Поддержка кольцевой топологии по оптоволокну | Есть |
| Тип оптоволоконного кабеля | 9/125 мкм |
| Длина волны по оптоволокну, нм | 1310 |
| Дальность передачи по оптоволокну | до 40 км |
| Тип входного интерфейса | CAN |
| Тип разъема | клеммы под винт Разъем ST |
| Гальваническая изоляция, кВ | 2 |
| Тип выходного интерфейса | Одномодовое оптоволокно |
| Тип устройства | Преобразователь интерфейсов |
| Тип интерфейса | Многомодовое оптоволокно |
| Серия устройства | ICF-1100 |
| Передаваемые сигналы | CAN_H CAN_L CAN_GND |
