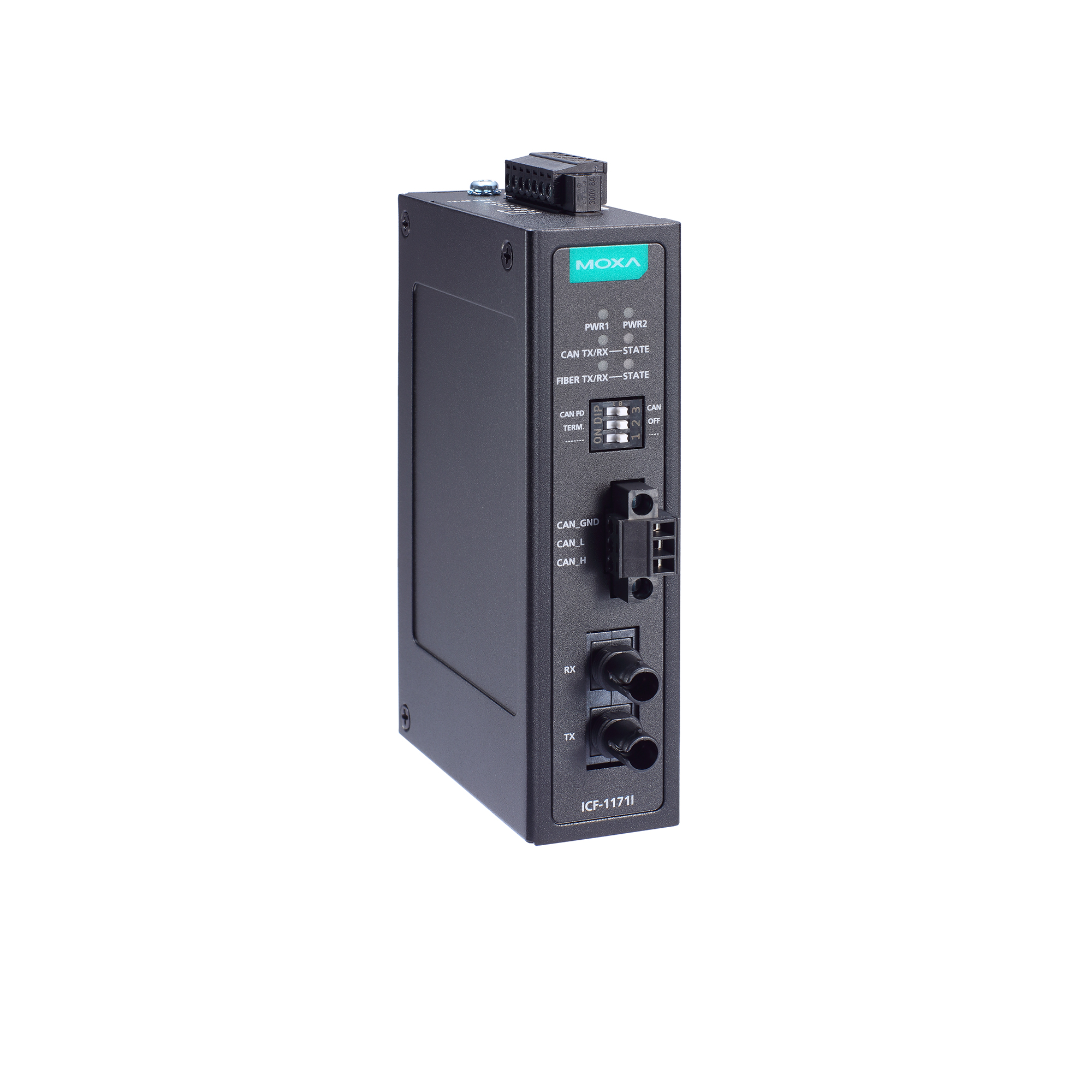

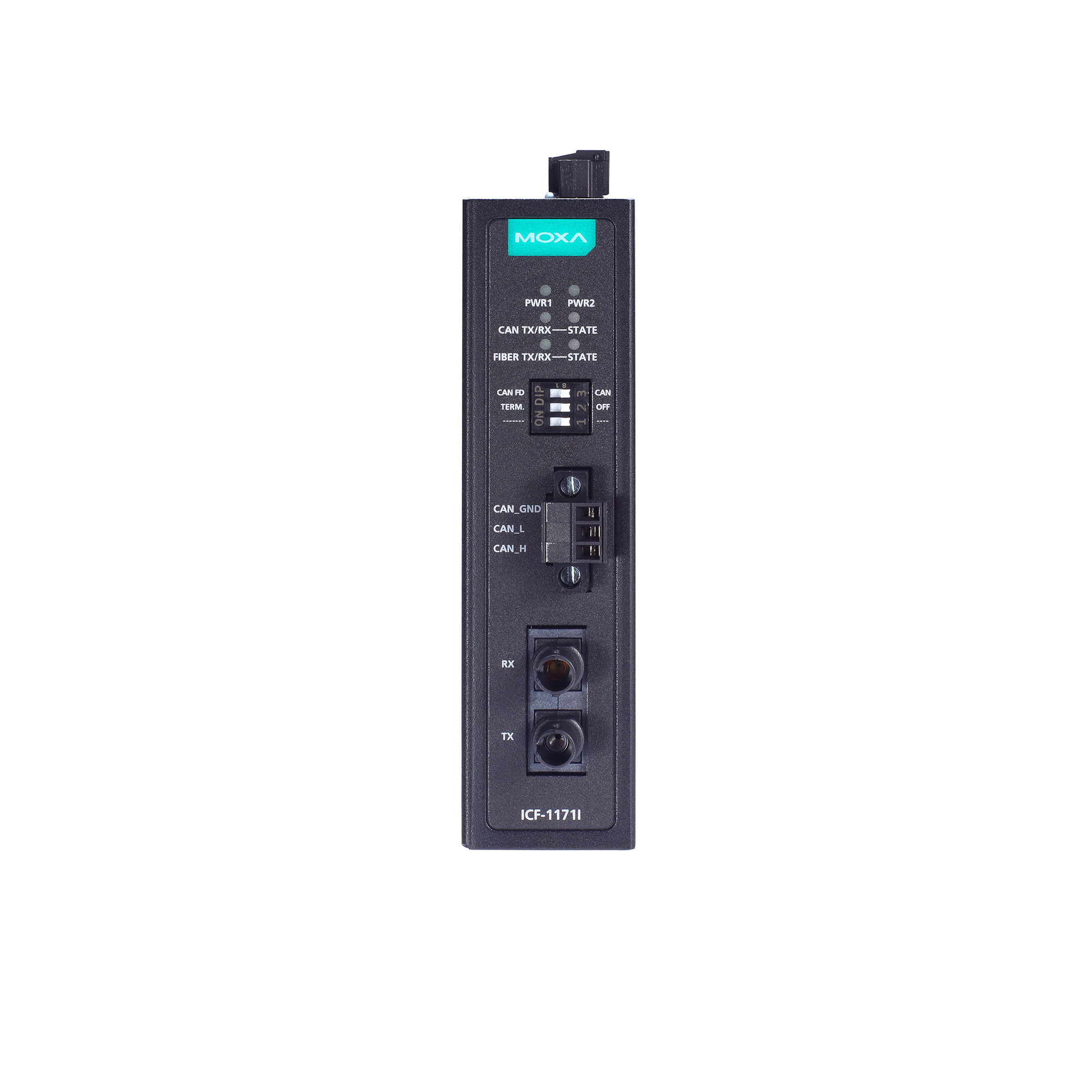

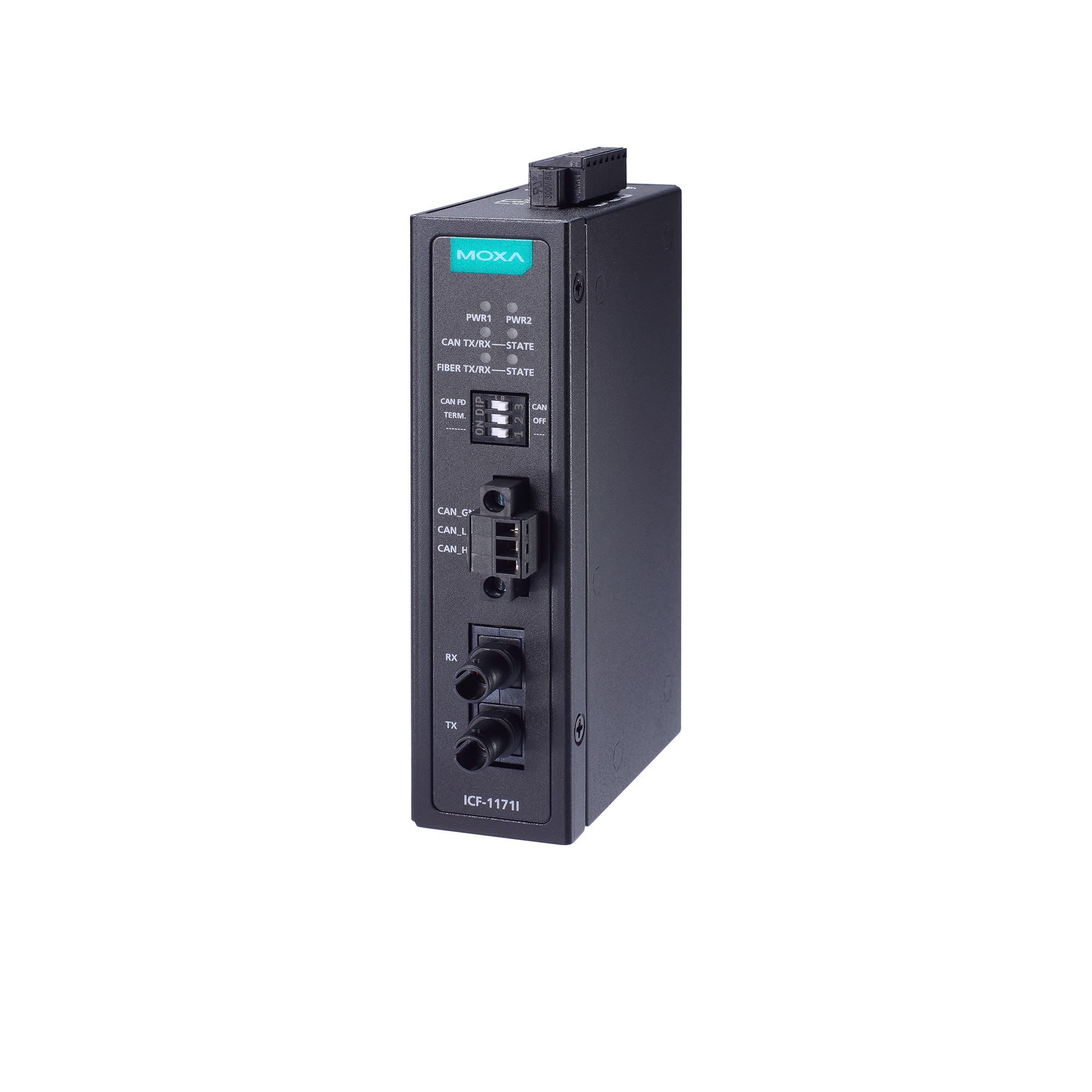

Преобразователь MOXA ICF-1171I-S-ST предназначен для преобразования сигналов промышленной шины CAN в оптоволоконный интерфейс, обеспечивая надежную и высокоскоростную передачу данных на большие расстояния. Это устройство идеально подходит для применения в условиях, где требуется расширение диапазона передачи и защита от электромагнитных помех.
Ключевые технические особенности преобразователя ICF-1171I-S-ST включают:
- Интерфейсы: 1 порт CAN (поддержка протоколов CAN 2.0A, CAN 2.0B, CAN FD) и 1 оптоволоконный порт с разъемом ST для одномодового волокна.
- Оптоволоконные характеристики: Дальность передачи до 40 км при использовании одномодового оптоволокна с длиной волны 1310 нм.
- Электропитание: Рабочее напряжение 12–48 В постоянного тока с защитой от неверной полярности и максимальным потреблением тока 188,5 мА.
- Релейный вывод: 1 канал с нагрузочной способностью реле 1 А при 30 В постоянного тока.
- Условия эксплуатации: Рабочая температура от 0 до +60 °C, влажность от 5% до 95% без конденсации.
- Габариты и монтаж: Компактные размеры 30,3 x 70 x 115 мм и возможность настенного монтажа.
Преобразователь ICF-1171I-S-ST находит применение в различных отраслях промышленности, включая автоматизацию, транспорт, энергетику и нефтегазовую сферу. Он обеспечивает надежную передачу данных на большие расстояния, что особенно важно для распределенных систем управления и мониторинга. Возможность интеграции с существующими системами CAN и оптоволоконными сетями позволяет эффективно расширять инфраструктуру без значительных дополнительных затрат.
Среди преимуществ использования ICF-1171I-S-ST можно отметить:
- Увеличение дальности передачи: Возможность передачи данных на расстояния до 40 км, что расширяет возможности применения в крупных промышленных объектах.
- Защита от электромагнитных помех: Использование оптоволоконной передачи данных обеспечивает устойчивость к внешним электромагнитным воздействиям, повышая надежность системы.
- Гибкость монтажа: Компактные размеры и возможность настенного монтажа упрощают интеграцию устройства в различные производственные и инфраструктурные объекты.
- Надежность: Высокое среднее время наработки на отказ (MTBF) в 2 412 885 часов свидетельствует о долговечности и надежности устройства.
Преобразователь ICF-1171I-S-ST соответствует международным стандартам безопасности и электромагнитной совместимости, включая EN 62368-1, UL 62368-1, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, EN 55032/35, CISPR 32 и FCC Part 15 Subpart B Class A. Это подтверждает его соответствие высоким требованиям безопасности и качества, необходимым для промышленного применения.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30.3 x 70 x 115 |
| Вес нетто, кг | 0.29 |
| Среднее время наработки на отказ (MTBF), часов | 2412885 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-edge-connectivity/serial-converters/fieldbus-to-fiber-converters/icf-1171i-series#overview |
| Потребление тока | 188.5 мА (макс.) |
| Мощность оптического передатчика, дБм | -5 |
| Чувствительность оптического приемника, дБм | -34 |
| Допустимые потери в канале связи, дБм | 1 |
| Насыщение приемника, дБм | 29 |
| Терминальный резистор | 120 Ом, подключается DIP-переключателем |
| Поддерживаемые протоколы | CAN 2.0A, CAN 2.0B, CAN FD (ISO 11898) |
| Материал корпуса | Металл |
| Монтаж | Настенный (опционально) |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-4 (EFT) |
| Свободное падение | IEC 60068-2-32 |
| Безопасность | EN 62368-1 UL 62368-1 |
| Электромагнитная совместимость (EMC) | EN 55032/35 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Нагрузочная способность реле | 1 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Защита от неверной полярности | Есть |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Поддержка кольцевой топологии по оптоволокну | Есть |
| Тип оптоволоконного кабеля | 9/125 мкм |
| Длина волны по оптоволокну, нм | 1310 |
| Дальность передачи по оптоволокну | до 40 км |
| Тип входного интерфейса | CAN |
| Тип разъема | клеммы под винт Разъем ST |
| Гальваническая изоляция, кВ | 2 |
| Тип выходного интерфейса | Одномодовое оптоволокно |
| Тип устройства | Преобразователь интерфейсов |
| Тип интерфейса | Многомодовое оптоволокно |
| Серия устройства | ICF-1100 |
| Передаваемые сигналы | CAN_H CAN_L CAN_GND |
