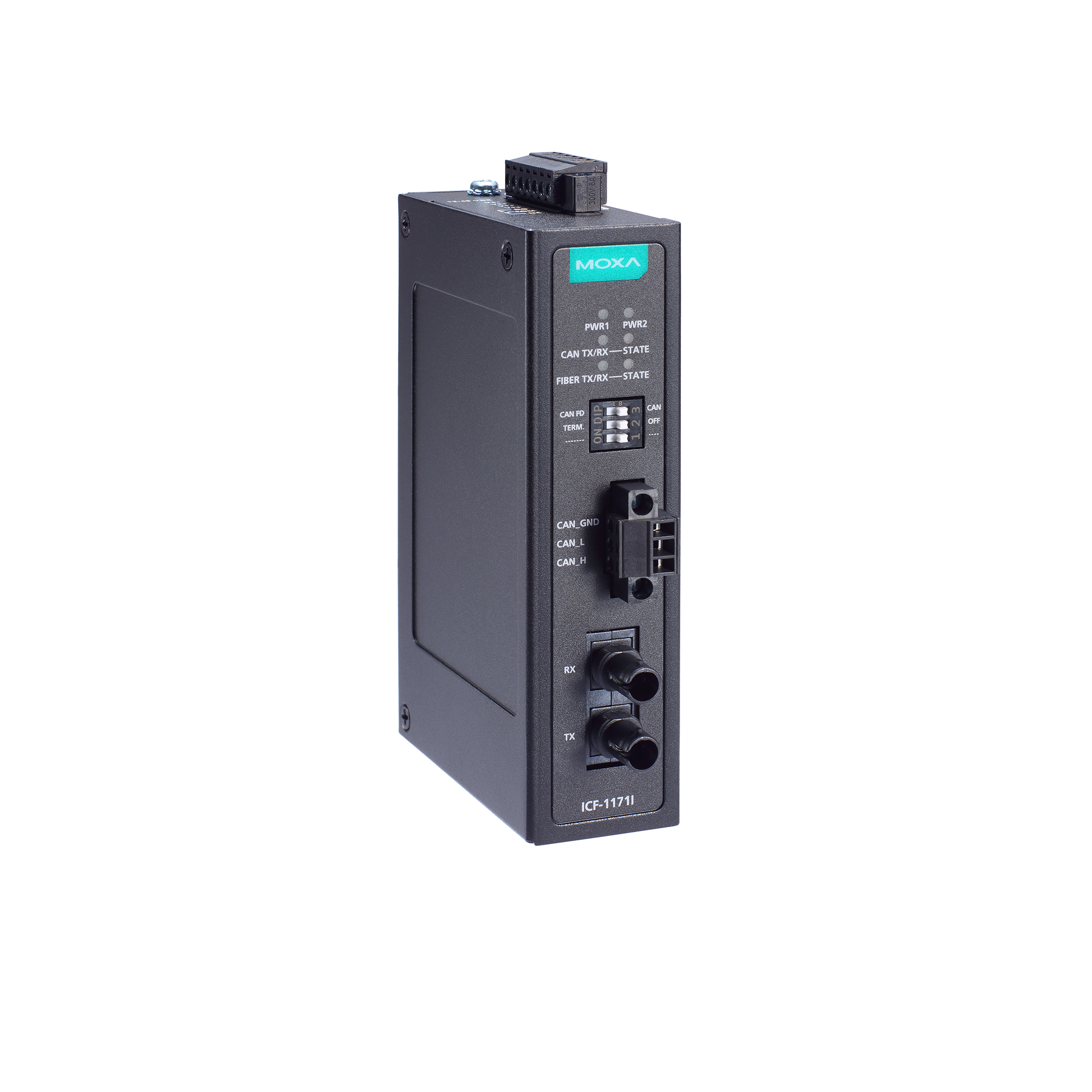

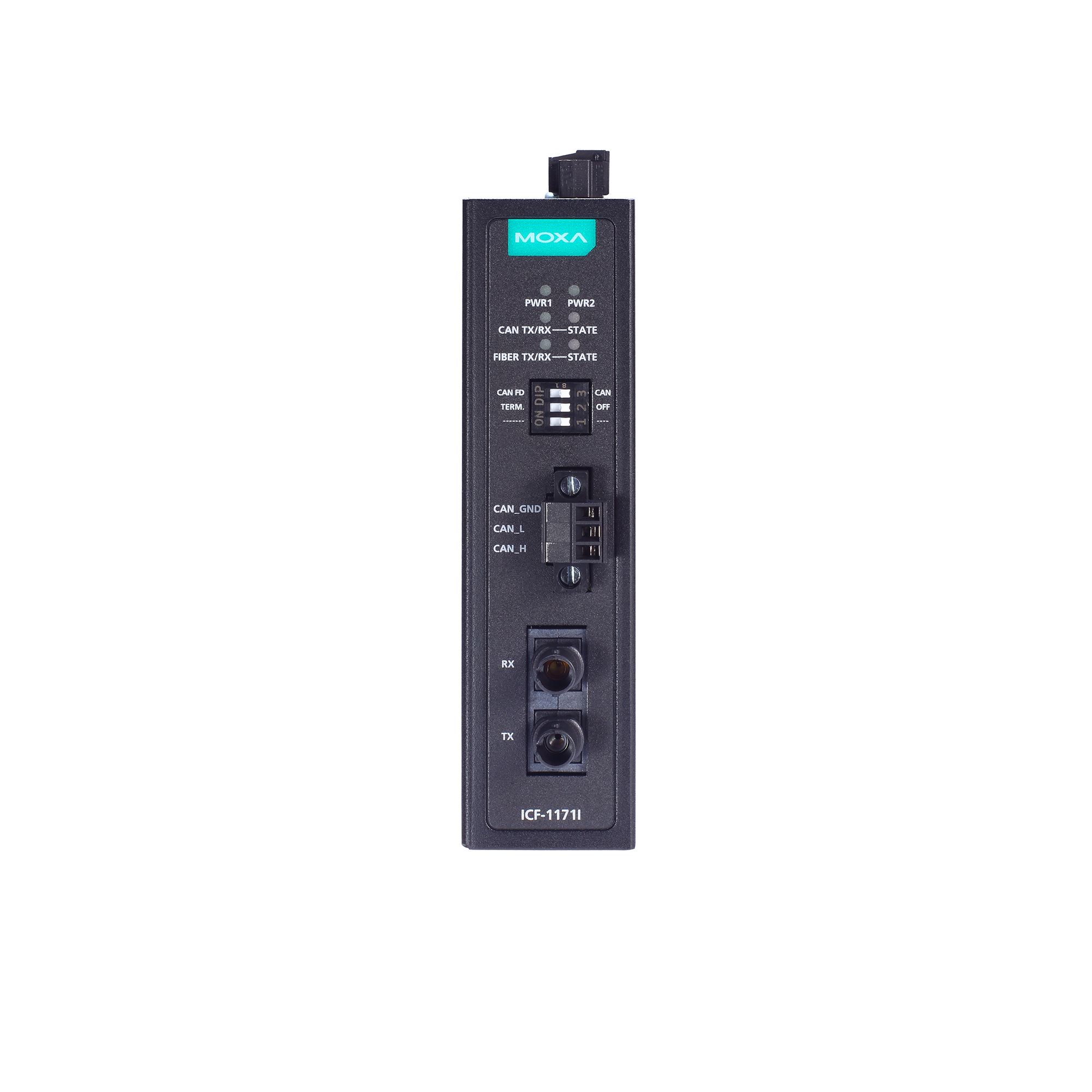

Преобразователь ICF-1171I-M-ST-T от компании MOXA Inc. предназначен для преобразования сигналов CAN в оптоволоконный интерфейс, обеспечивая надежную и высокоскоростную передачу данных на большие расстояния. Это устройство идеально подходит для применения в промышленных системах, где требуется расширение диапазона передачи сигналов CAN с сохранением их целостности и надежности.
Ключевые технические особенности ICF-1171I-M-ST-T включают:
- Поддержка протоколов: CAN 2.0A, CAN 2.0B, CAN FD (ISO 11898), что обеспечивает совместимость с широким спектром промышленных устройств.
- Оптоволоконный интерфейс: Многомодовое оптоволокно с разъемом ST, позволяющее передавать данные на расстояние до 2 км при использовании кабеля 62.5/125 мкм.
- Гальваническая изоляция: 2 кВ, обеспечивающая защиту от электрических помех и повышающая надежность системы.
- Релейный вывод: Один канал с нагрузочной способностью 1 А при 30 В постоянного тока, позволяющий интегрировать устройство в системы сигнализации и управления.
- Электропитание: Рабочее напряжение 12–48 В постоянного тока с защитой от неверной полярности, что упрощает установку и повышает безопасность эксплуатации.
- Условия эксплуатации: Рабочая температура от 0 до +60 °C и влажность от 5 до 95%, что делает устройство подходящим для использования в различных климатических условиях.
- Размеры и монтаж: Компактные габариты 30.3 x 70 x 115 мм и возможность настенного монтажа обеспечивают гибкость при установке в ограниченных пространствах.
ICF-1171I-M-ST-T находит применение в различных областях промышленности, включая автоматизацию, транспорт, энергетику и другие сферы, где требуется надежная передача данных на большие расстояния. Он обеспечивает эффективную интеграцию с существующими системами на базе CAN, расширяя их возможности и повышая общую производительность.
Преимущества использования ICF-1171I-M-ST-T включают:
- Увеличение расстояния передачи: Возможность передачи сигналов CAN на расстояние до 2 км по оптоволокну, что расширяет область применения систем.
- Устойчивость к помехам: Гальваническая изоляция и использование оптоволоконной передачи данных обеспечивают высокую устойчивость к электромагнитным помехам.
- Гибкость установки: Компактные размеры и возможность настенного монтажа позволяют интегрировать устройство в различные промышленные среды.
- Надежность: Высокое среднее время наработки на отказ (MTBF) в 2 412 885 часов свидетельствует о долговечности и надежности устройства.
Совместимость с протоколами CAN 2.0A, CAN 2.0B и CAN FD (ISO 11898) обеспечивает легкую интеграцию с существующими промышленными системами, минимизируя затраты на модернизацию и обучение персонала. ICF-1171I-M-ST-T является надежным решением для расширения возможностей промышленных сетей и повышения их эффективности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30.3 x 70 x 115 |
| Вес нетто, кг | 0.29 |
| Среднее время наработки на отказ (MTBF), часов | 2412885 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-edge-connectivity/serial-converters/fieldbus-to-fiber-converters/icf-1171i-series#overview |
| Потребление тока | 188.5 мА (макс.) |
| Мощность оптического передатчика, дБм | -20 |
| Чувствительность оптического приемника, дБм | -32 |
| Допустимые потери в канале связи, дБм | 3 |
| Насыщение приемника, дБм | 12 |
| Терминальный резистор | 120 Ом, подключается DIP-переключателем |
| Поддерживаемые протоколы | CAN 2.0A, CAN 2.0B, CAN FD (ISO 11898) |
| Материал корпуса | Металл |
| Монтаж | Настенный (опционально) |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-4 (EFT) |
| Безопасность | EN 62368-1 UL 62368-1 |
| Электромагнитная совместимость (EMC) | EN 55032/35 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Нагрузочная способность реле | 1 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Защита от неверной полярности | Есть |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +75 |
| Поддержка кольцевой топологии по оптоволокну | Есть |
| Тип оптоволоконного кабеля | 62.5/125 мкм |
| Длина волны по оптоволокну, нм | 1310 |
| Дальность передачи по оптоволокну | до 2 км |
| Тип входного интерфейса | CAN |
| Тип разъема | клеммы под винт Разъем ST |
| Гальваническая изоляция, кВ | 2 |
| Тип выходного интерфейса | Многомодовое оптоволокно |
| Тип устройства | Преобразователь интерфейсов |
| Тип интерфейса | Многомодовое оптоволокно |
| Серия устройства | ICF-1100 |
| Передаваемые сигналы | CAN_H CAN_L CAN_GND |
