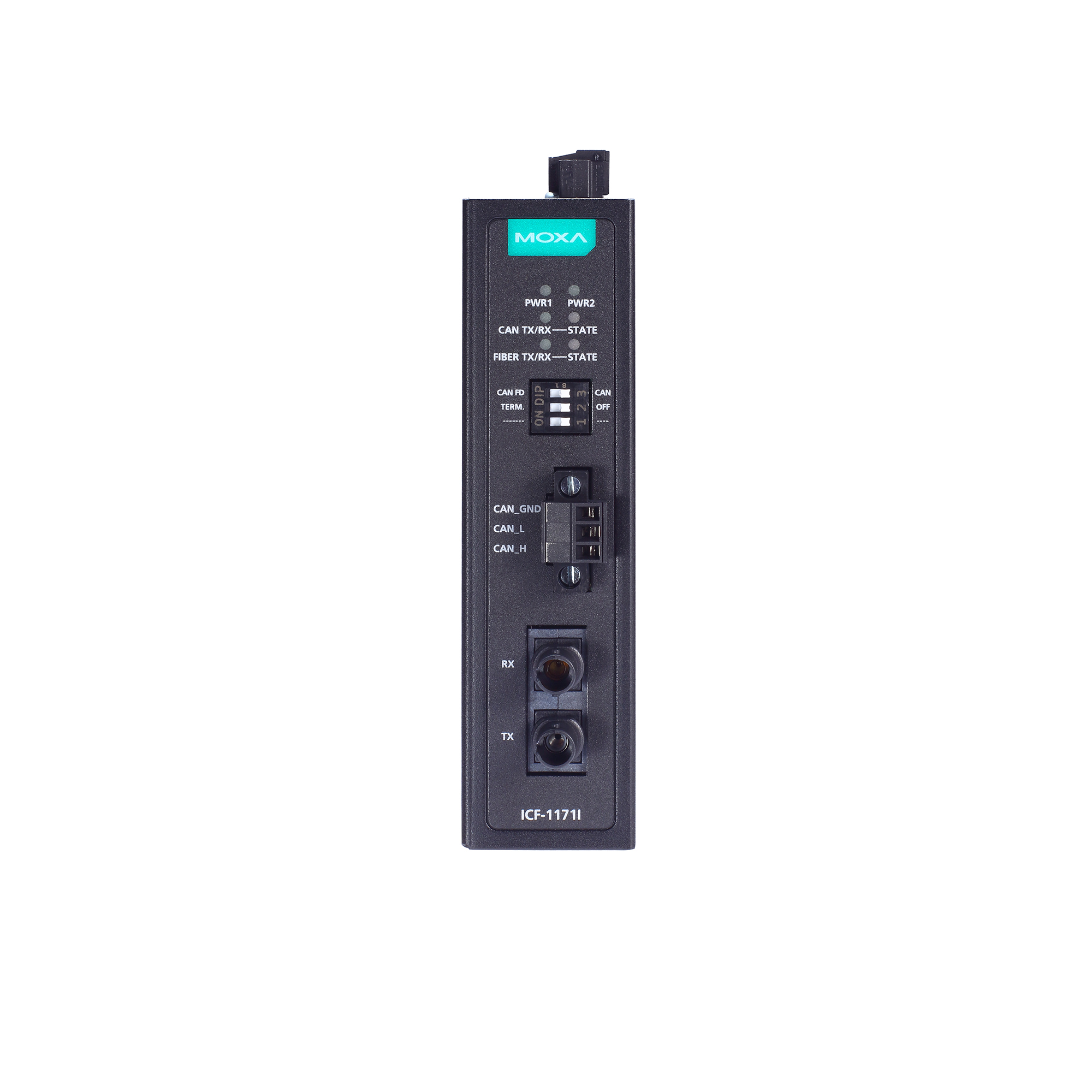

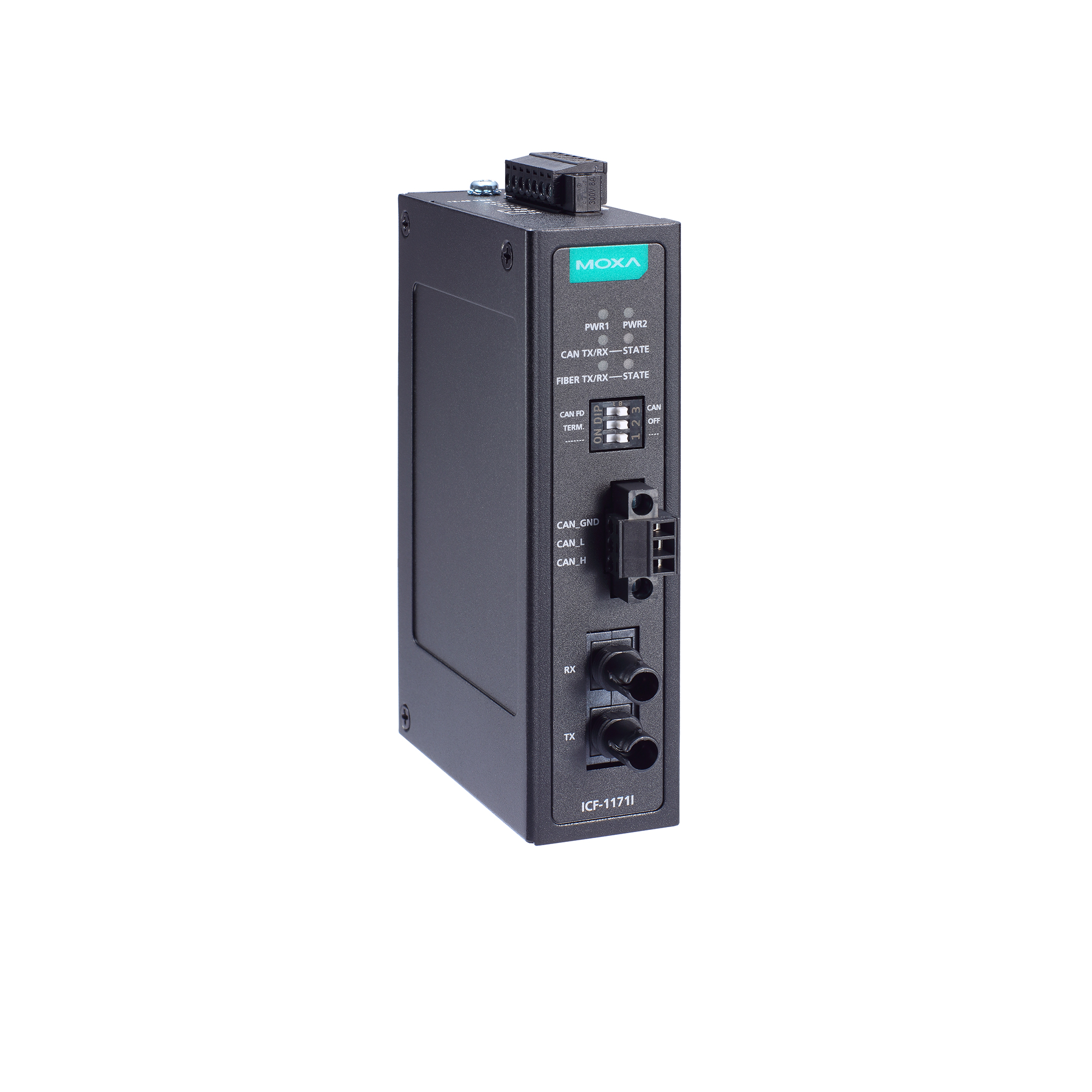

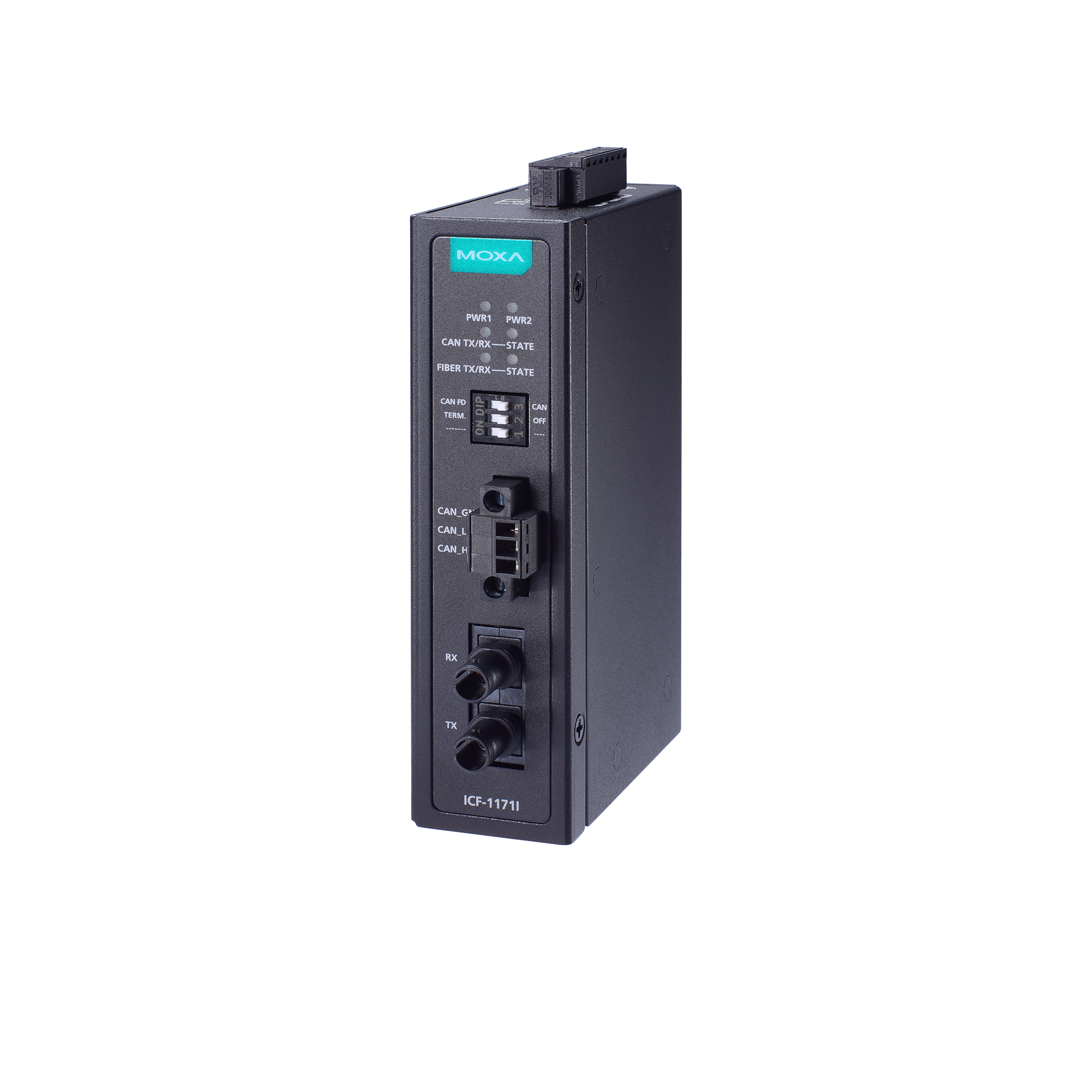

Преобразователь MOXA ICF-1171I-M-ST предназначен для преобразования сигналов CAN в оптоволоконный интерфейс, обеспечивая надежную и эффективную передачу данных на большие расстояния. Это устройство идеально подходит для применения в промышленных системах, где требуется высокая степень изоляции и защита от электромагнитных помех.
Ключевые технические особенности преобразователя ICF-1171I-M-ST включают:
- Поддержка протоколов: CAN 2.0A, CAN 2.0B, CAN FD (ISO 11898), что обеспечивает совместимость с широким спектром устройств и систем.
- Оптоволоконный интерфейс: Многомодовый разъем ST, поддерживающий передачу данных на расстояние до 2 км при использовании кабеля 62.5/125 мкм и длине волны 1310 нм.
- Гальваническая изоляция: 2 кВ, обеспечивающая защиту от электрических помех и повышающая надежность системы.
- Релейный вывод: Один канал с нагрузочной способностью 1 А при 30 В постоянного тока, позволяющий интегрировать устройство в системы сигнализации и управления.
- Электропитание: Рабочее напряжение 12–48 В постоянного тока с защитой от неверной полярности, что упрощает установку и повышает безопасность эксплуатации.
- Условия эксплуатации: Рабочая температура от 0 до +60°C и влажность от 5 до 95% без конденсации, что делает устройство подходящим для использования в различных климатических условиях.
- Размеры и монтаж: Компактные габариты 30.3 x 70 x 115 мм и возможность монтажа на DIN-рейку или настенно (опционально) обеспечивают гибкость при установке в ограниченных пространствах.
Преобразователь ICF-1171I-M-ST находит применение в различных областях промышленности, включая автоматизацию, транспорт, энергетику и другие сферы, где требуется надежная передача данных на большие расстояния. Он обеспечивает эффективную интеграцию CAN-сетей с оптоволоконными линиями связи, повышая общую производительность и надежность системы.
Преимущества использования преобразователя ICF-1171I-M-ST включают:
- Увеличение расстояния передачи: Возможность передачи данных на расстояние до 2 км по оптоволокну, что расширяет возможности сетевой инфраструктуры.
- Защита от помех: Гальваническая изоляция и защита от электромагнитных помех повышают надежность системы в сложных промышленных условиях.
- Гибкость установки: Компактные размеры и различные варианты монтажа позволяют интегрировать устройство в существующие системы без значительных изменений.
- Низкое потребление энергии: Максимальное потребление тока 188.5 мА снижает общие эксплуатационные расходы.
Преобразователь ICF-1171I-M-ST совместим с различными промышленными устройствами и системами, поддерживающими протоколы CAN 2.0A, CAN 2.0B и CAN FD. Его можно интегрировать в существующие сети без необходимости значительных изменений в инфраструктуре, что делает его эффективным решением для расширения и модернизации промышленных систем связи.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30.3 x 70 x 115 |
| Вес нетто, кг | 0.29 |
| Среднее время наработки на отказ (MTBF), часов | 2412885 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-edge-connectivity/serial-converters/fieldbus-to-fiber-converters/icf-1171i-series#overview |
| Потребление тока | 188.5 мА (макс.) |
| Мощность оптического передатчика, дБм | -20 |
| Чувствительность оптического приемника, дБм | -32 |
| Допустимые потери в канале связи, дБм | 3 |
| Насыщение приемника, дБм | 12 |
| Терминальный резистор | 120 Ом, подключается DIP-переключателем |
| Поддерживаемые протоколы | CAN 2.0A, CAN 2.0B, CAN FD (ISO 11898) |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку Настенный (опционально) |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Безопасность | EN 62368-1 UL 62368-1 |
| Электромагнитная совместимость (EMC) | EN 55032/35 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Нагрузочная способность реле | 1 А при 30 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Защита от неверной полярности | Есть |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Поддержка кольцевой топологии по оптоволокну | Есть |
| Тип оптоволоконного кабеля | 62.5/125 мкм |
| Длина волны по оптоволокну, нм | 1310 |
| Дальность передачи по оптоволокну | до 2 км |
| Тип входного интерфейса | CAN |
| Тип разъема | клеммы под винт Разъем ST |
| Гальваническая изоляция, кВ | 2 |
| Тип выходного интерфейса | Многомодовое оптоволокно |
| Тип устройства | Преобразователь интерфейсов |
| Тип интерфейса | Многомодовое оптоволокно |
| Серия устройства | ICF-1100 |
| Передаваемые сигналы | CAN_H CAN_L CAN_GND |
