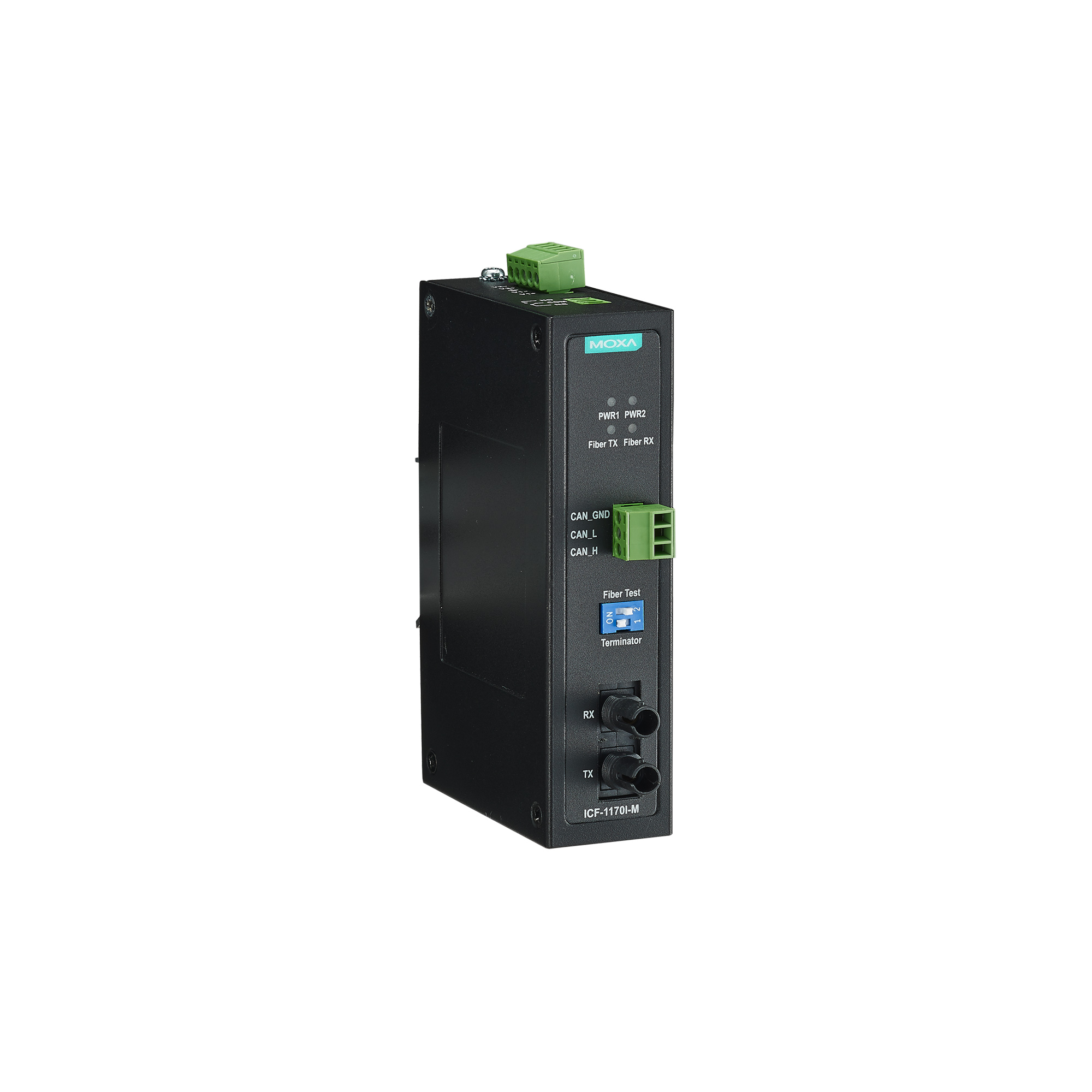

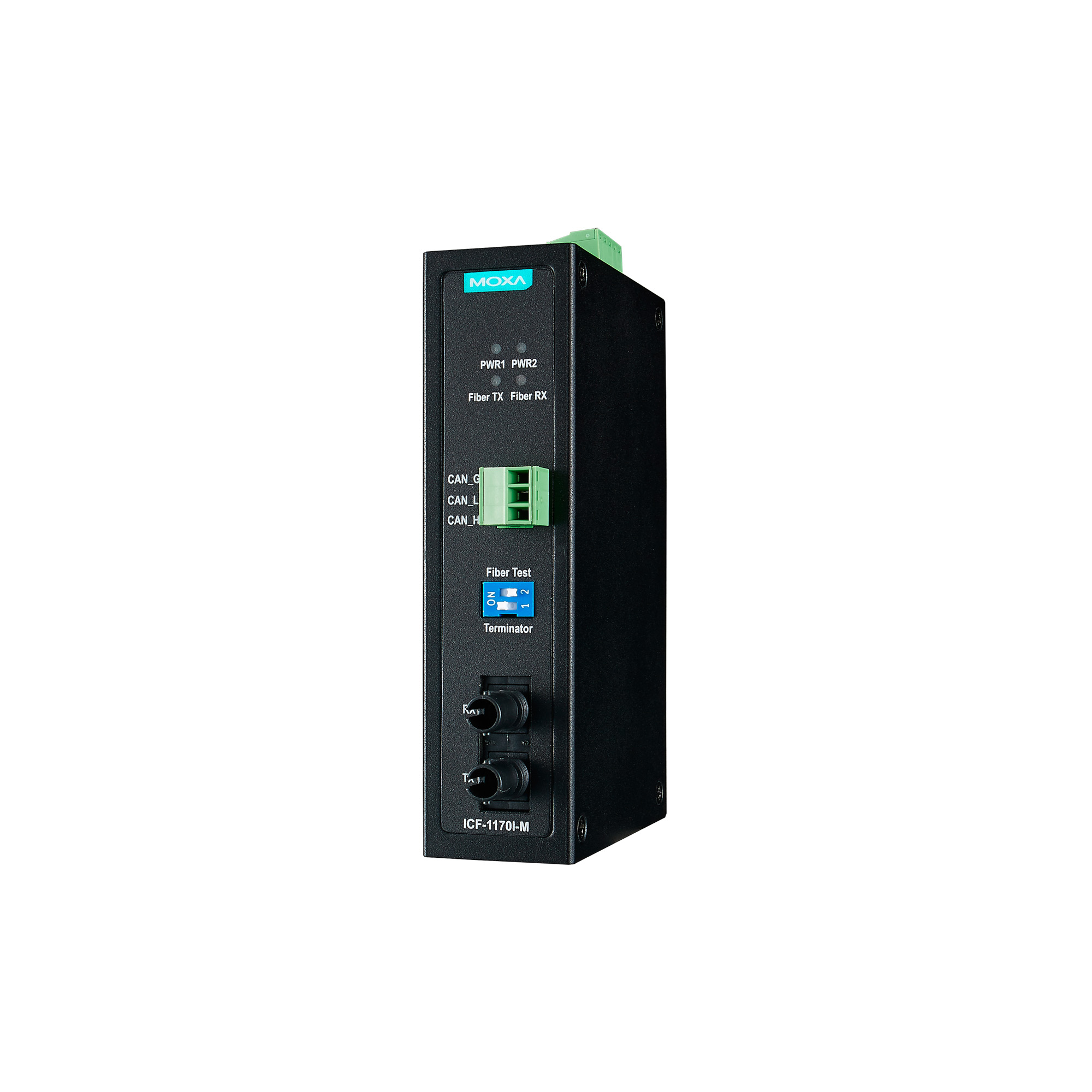

Преобразователь ICF-1170I-M-ST-T от компании MOXA Inc. предназначен для преобразования сигналов CAN в оптоволоконный формат, обеспечивая надежную и высокоскоростную передачу данных в промышленных условиях. Устройство оснащено одним портом CAN и одним оптоволоконным портом с разъемом ST, поддерживающим многомодовое оптоволокно. Рабочая температура устройства составляет от -40°C до +85°C, что позволяет использовать его в экстремальных климатических условиях.
Ключевые технические особенности преобразователя включают:
- Гальваническая изоляция: 2 кВ, обеспечивающая защиту от электрических помех и повышающих надежность системы.
- Скорость передачи данных: до 1 Мбит/с, что соответствует требованиям большинства промышленных приложений.
- Задержка передачи данных: 150 нс, минимизируя временные задержки в системе.
- Терминальный резистор: 120 Ом, настраиваемый с помощью DIP-переключателя, упрощая установку и настройку устройства.
- Поддержка протоколов: CAN 2.0A и 2.0B (ISO 11898-2), обеспечивая совместимость с широким спектром устройств.
- Электропитание: входное напряжение 12–48 В постоянного тока, с защитой от неверной полярности и возможностью подключения двух источников питания для повышения надежности.
- Монтаж: на DIN-рейку, что облегчает интеграцию в существующие системы управления.
- Размеры: 30,3 x 70 x 115 мм, вес 0,17 кг, что позволяет экономить пространство в распределительных щитах.
- Электромагнитная совместимость (EMC): соответствует стандартам EN 55032/24, CISPR 32, FCC Part 15 Subpart B Class A, обеспечивая минимальные помехи для других устройств.
- Сертификация безопасности: UL 508, подтверждающая соответствие устройства международным стандартам безопасности.
- Среднее время наработки на отказ (MTBF): 792 085 часов, что свидетельствует о высокой надежности устройства.
Преобразователь ICF-1170I-M-ST-T идеально подходит для применения в промышленных системах автоматизации, где требуется надежная и быстрая передача данных на большие расстояния. Он обеспечивает защиту от электромагнитных помех и может работать в условиях повышенной влажности и широкого диапазона температур. Устройство совместимо с различными промышленными контроллерами и системами управления, поддерживающими протокол CAN, и может быть интегрировано в существующие инфраструктуры без значительных изменений. Благодаря возможности монтажа на DIN-рейку и компактным размерам, преобразователь легко устанавливается в распределительные щиты и шкафы управления, экономя пространство и упрощая обслуживание системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30.3 x 70 x 115 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/icf-1170i.htm |
| Потребление тока | 221 мА при 12 В |
| Мощность оптического передатчика, дБм | -5 |
| Чувствительность оптического приемника, дБм | -20 |
| Скорость передачи данных | до 1 Мб/с |
| Задержка передачи данных | 150 нс |
| Терминальный резистор | 120 Ом, подключается DIP-переключателем |
| Поддерживаемые протоколы | CAN 2.0A и 2.0B (ISO 11898-2) |
| Среднее время наработки на отказ (MTBF), часов | 792085 |
| Вес нетто, кг | 0.17 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Свободное падение | IEC 60068-2-32 |
| Безопасность | UL508 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Защита от неверной полярности | Есть |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Поддержка кольцевой топологии по оптоволокну | Есть |
| Тип оптоволоконного кабеля | 50/125 мкм 62.5/125 мкм |
| Длина волны по оптоволокну, нм | 850 |
| Дальность передачи по оптоволокну | до 5 км |
| Тип входного интерфейса | CAN |
| Тип разъема | клеммы под винт Разъем ST |
| Гальваническая изоляция, кВ | 2 |
| Защита по току | 1.1 А |
| Тип выходного интерфейса | Многомодовое оптоволокно |
| Тип устройства | Преобразователь интерфейсов |
| Тип интерфейса | Многомодовое оптоволокно |
| Серия устройства | ICF-1100 |
