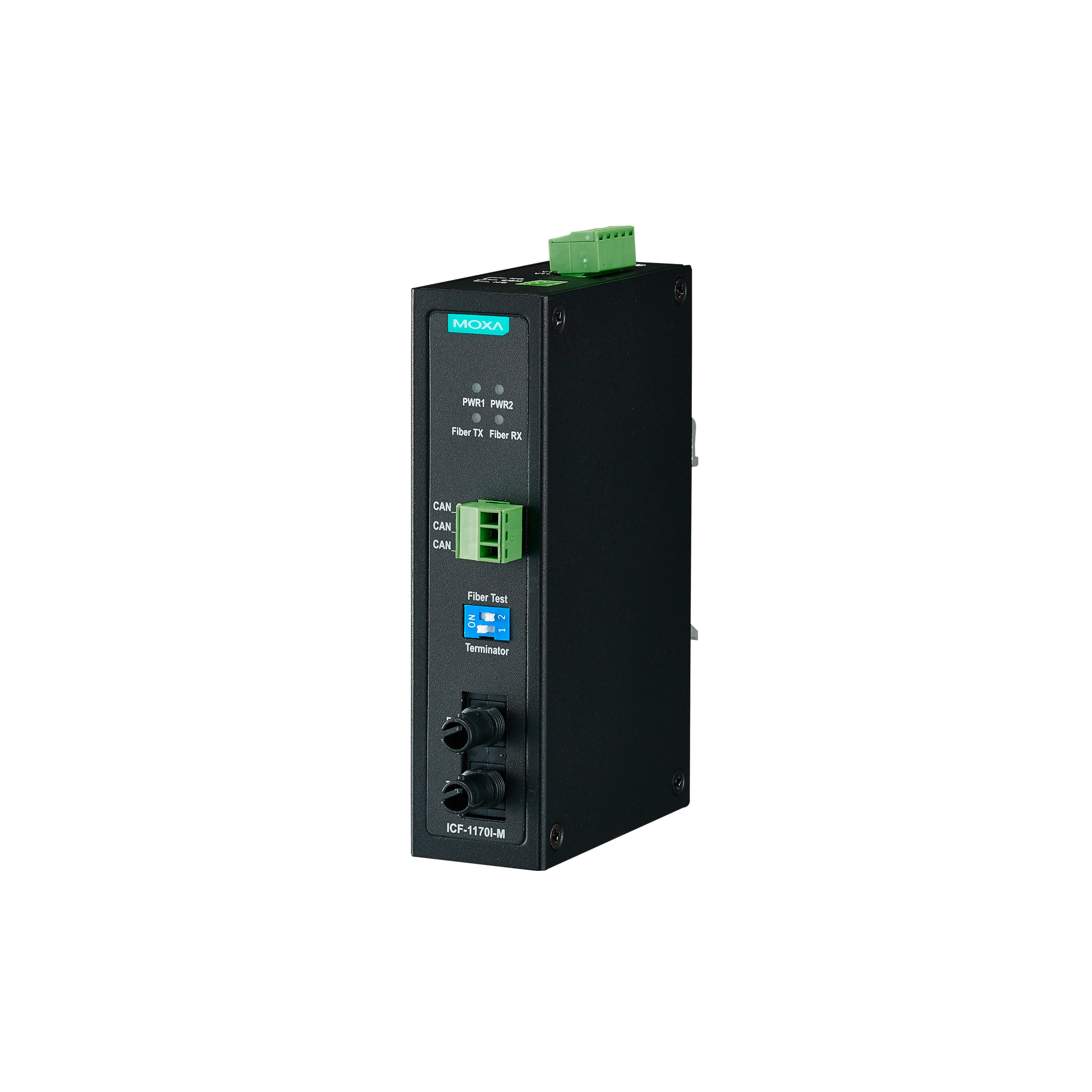

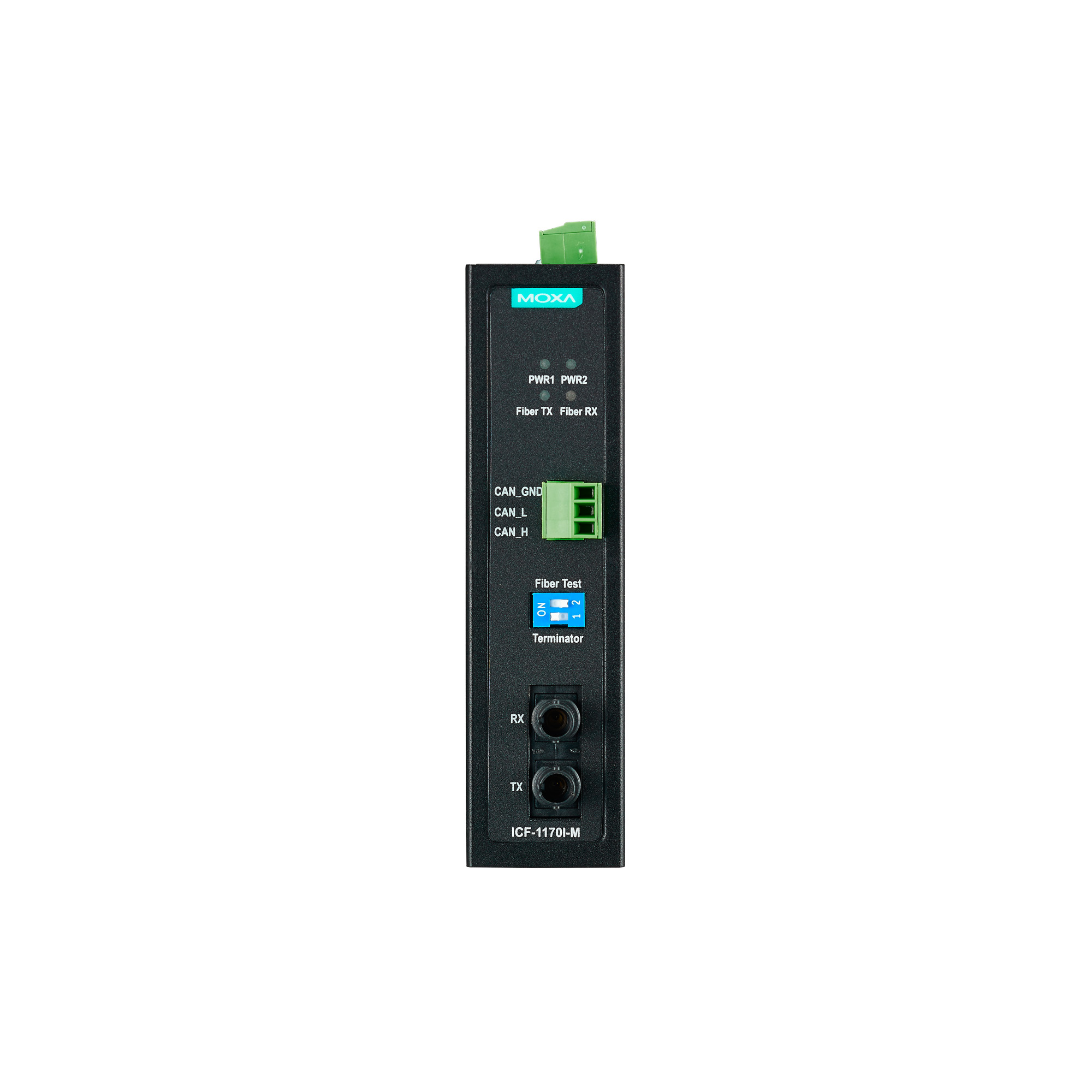

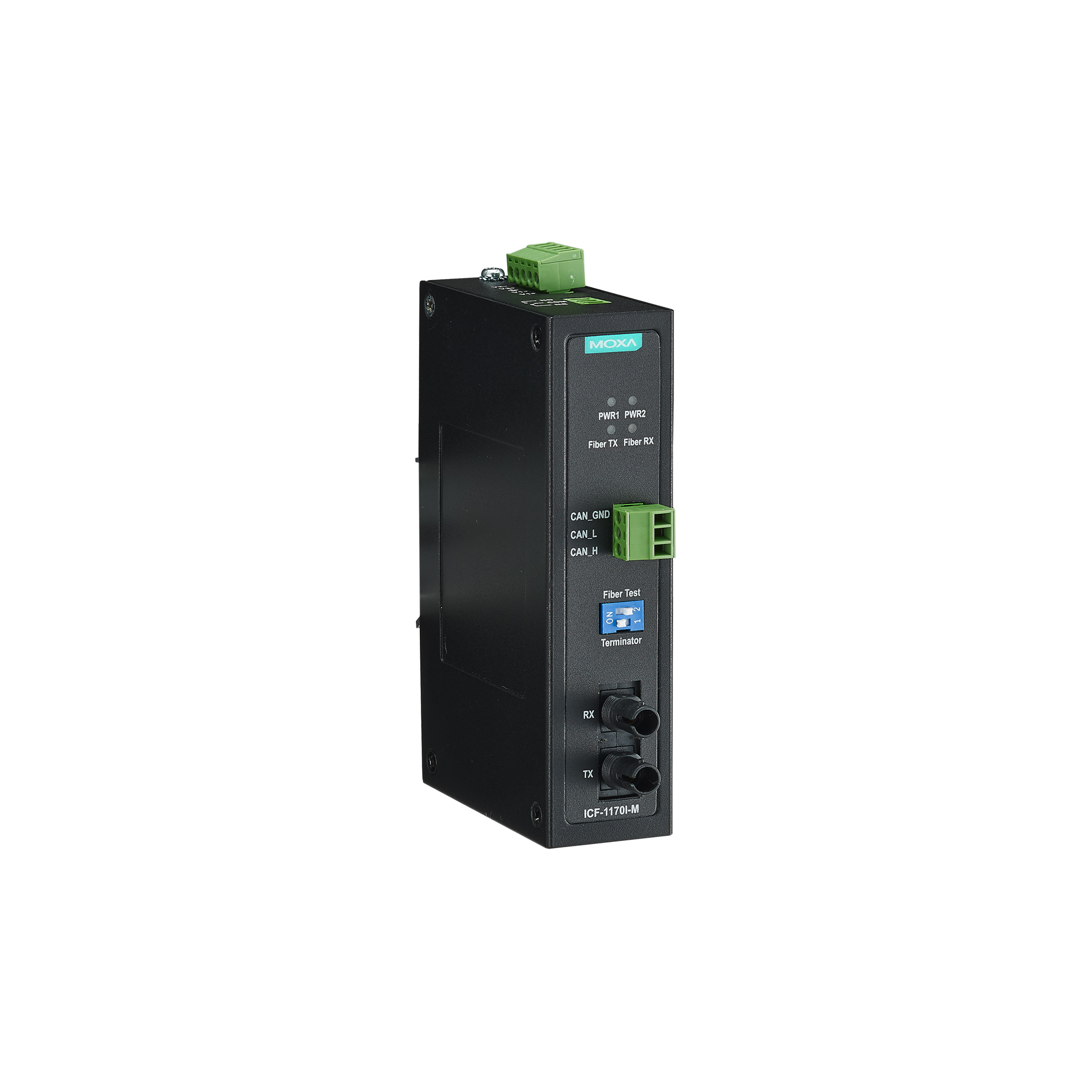

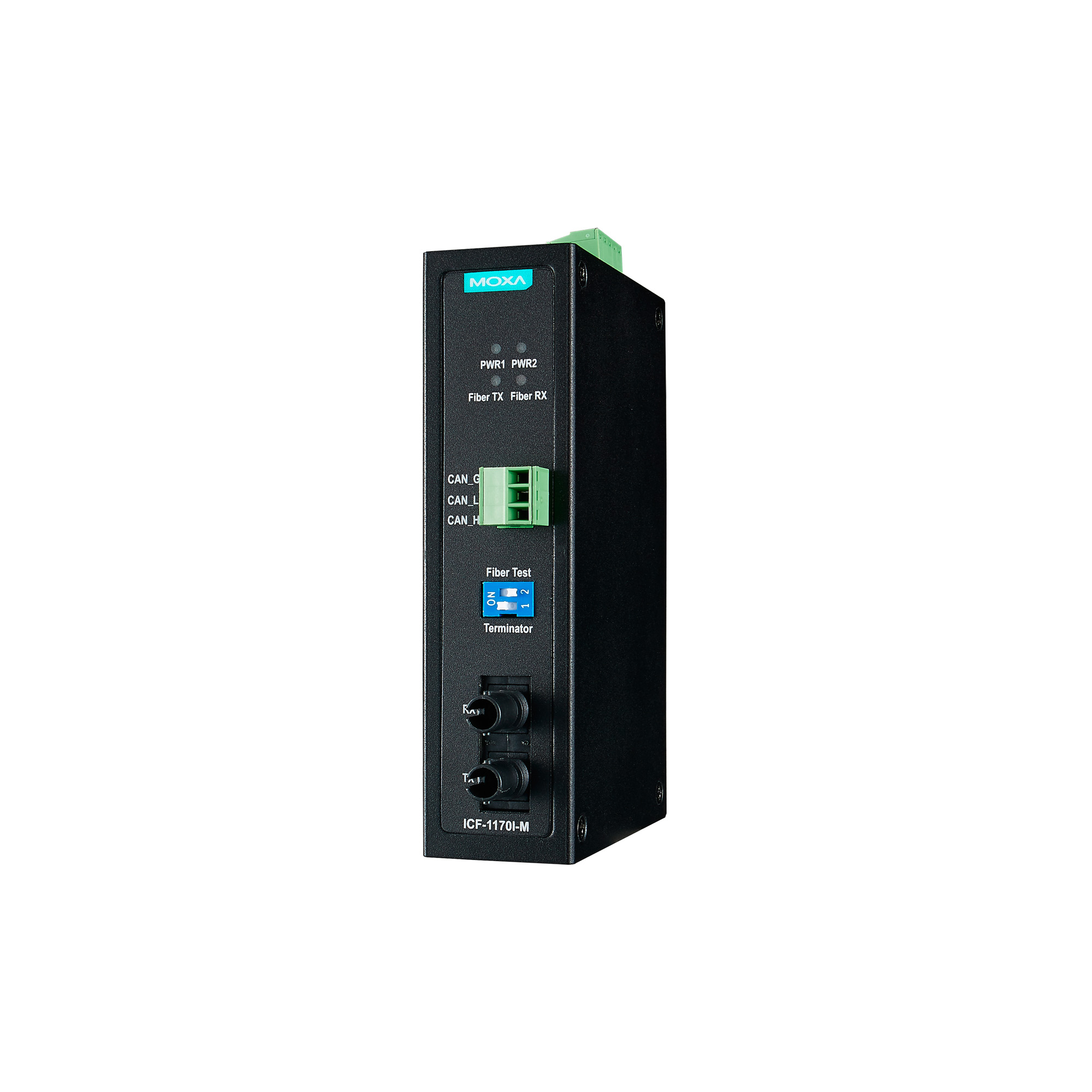

Преобразователь ICF-1170I-M-ST от компании MOXA Inc. предназначен для преобразования сигналов CAN-шины в оптоволоконный интерфейс с использованием многомодового кабеля. Это устройство обеспечивает надежную и высокоскоростную передачу данных на расстояния до 5 км, что делает его идеальным решением для промышленных приложений, где требуется изоляция и защита от электромагнитных помех.
Ключевые технические особенности ICF-1170I-M-ST включают:
- Гальваническая изоляция 2 кВ для защиты оборудования от электрических помех и коротких замыканий.
- Скорость передачи данных до 1 Мбит/с, обеспечивающая быструю и эффективную коммуникацию между устройствами.
- Задержка передачи данных 150 нс, минимизируя время отклика системы.
- Поддержка протоколов CAN 2.0A и 2.0B (ISO 11898-2), что гарантирует совместимость с широким спектром устройств на базе CAN-шины.
- Релейный вывод с одним каналом, позволяющий интегрировать устройство в системы сигнализации и мониторинга.
- Поддержка кольцевой топологии по оптоволокну, повышая надежность сети за счет возможности организации резервных каналов связи.
- Рабочий диапазон температур от 0 до +60°C, что делает устройство пригодным для эксплуатации в различных климатических условиях.
- Монтаж на DIN-рейку, обеспечивающий удобство установки и обслуживания в распределительных щитах и шкафах управления.
ICF-1170I-M-ST находит применение в различных областях промышленности, включая автоматизацию производственных процессов, системы управления транспортом, энергетические сети и другие сферы, где требуется надежная передача данных на большие расстояния с высокой степенью изоляции. Его использование позволяет повысить устойчивость системы к электромагнитным помехам и обеспечить стабильную работу оборудования в сложных условиях.
Преимущества ICF-1170I-M-ST включают:
- Высокая надежность благодаря гальванической изоляции и защите от электромагнитных помех.
- Гибкость в установке благодаря поддержке кольцевой топологии и монтажу на DIN-рейку.
- Совместимость с широким спектром устройств, поддерживающих протоколы CAN 2.0A и 2.0B.
- Энергоэффективность с низким потреблением тока при работе от 12 В.
Устройство соответствует международным стандартам безопасности и электромагнитной совместимости, включая UL508, EN 60950-1, IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8, EN 55032/24, CISPR 32 и FCC Part 15 Subpart B Class A. Среднее время наработки на отказ (MTBF) составляет 792 085 часов, что свидетельствует о высокой надежности устройства.
В заключение, преобразователь ICF-1170I-M-ST от MOXA Inc. представляет собой эффективное и надежное решение для преобразования сигналов CAN-шины в оптоволоконный интерфейс, обеспечивая высокоскоростную передачу данных на большие расстояния с высокой степенью изоляции и защиты от электромагнитных помех. Его применение способствует повышению надежности и эффективности промышленных систем связи.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 30.3 x 70 x 115 |
| Количество каналов релейного вывода | 1 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/icf-1170i.htm |
| Потребление тока | 221 мА при 12 В |
| Мощность оптического передатчика, дБм | -5 |
| Чувствительность оптического приемника, дБм | -20 |
| Скорость передачи данных | до 1 Мб/с |
| Задержка передачи данных | 150 нс |
| Терминальный резистор | 120 Ом, подключается DIP-переключателем |
| Поддерживаемые протоколы | CAN 2.0A и 2.0B (ISO 11898-2) |
| Среднее время наработки на отказ (MTBF), часов | 792085 |
| Вес нетто, кг | 0.17 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Свободное падение | IEC 60068-2-32 |
| Безопасность | UL508 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Защита от неверной полярности | Есть |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Поддержка кольцевой топологии по оптоволокну | Есть |
| Тип оптоволоконного кабеля | 50/125 мкм 62.5/125 мкм |
| Длина волны по оптоволокну, нм | 850 |
| Дальность передачи по оптоволокну | до 5 км |
| Тип входного интерфейса | CAN |
| Тип разъема | клеммы под винт Разъем ST |
| Гальваническая изоляция, кВ | 2 |
| Защита по току | 1.1 А |
| Тип выходного интерфейса | Многомодовое оптоволокно |
| Тип устройства | Преобразователь интерфейсов |
| Тип интерфейса | Многомодовое оптоволокно |
| Серия устройства | ICF-1100 |
