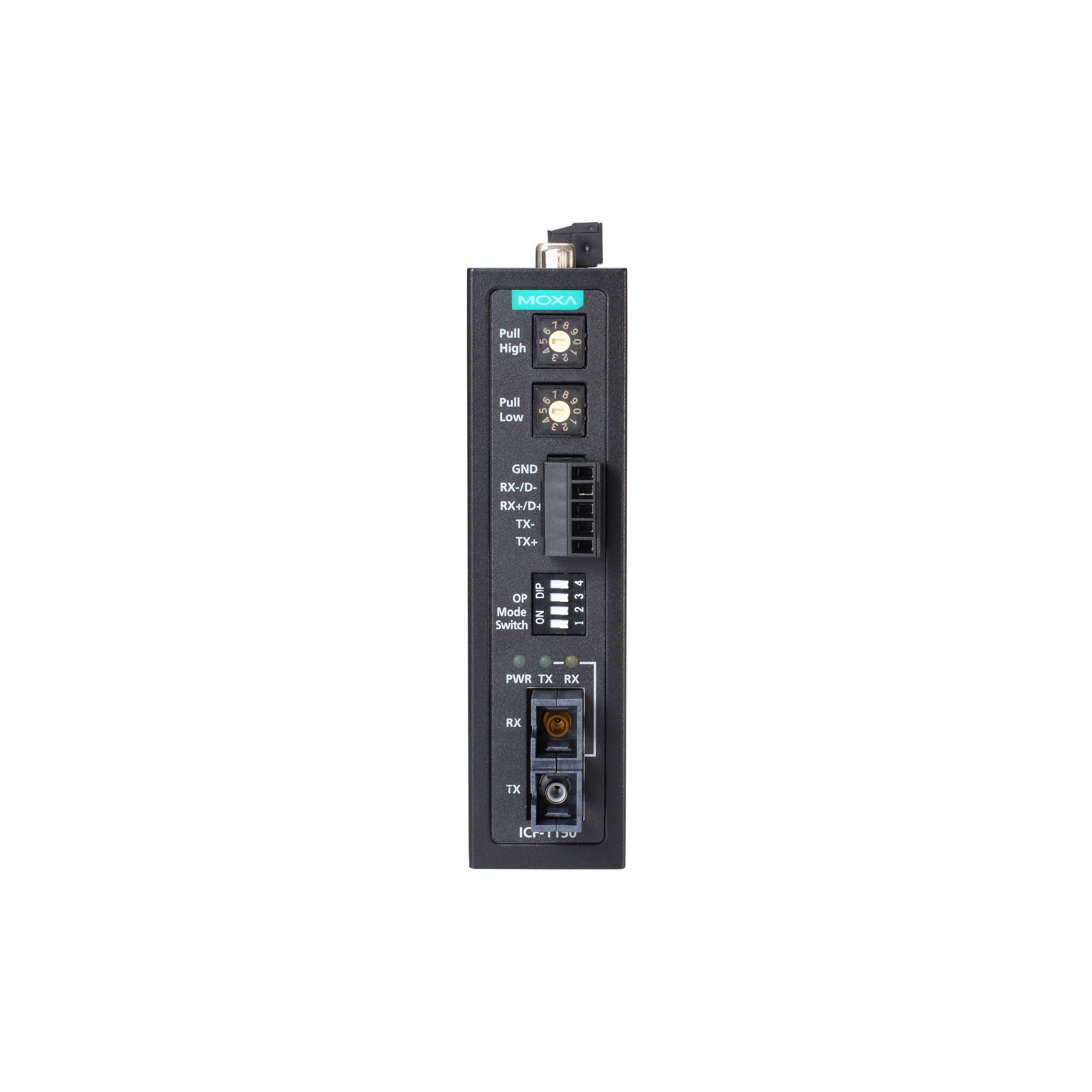

Преобразователь MOXA ICF-1150I-S-SC предназначен для преобразования сигналов RS-232/422/485 в одномодовое оптоволокно, обеспечивая надежную и высокоскоростную передачу данных на расстояния до 40 км. Это устройство идеально подходит для промышленных приложений, где требуется передача данных на большие расстояния с минимальными потерями и помехами.
Ключевые технические особенности преобразователя включают:
- Интерфейсы: два последовательных порта — один для RS-232 (разъем DB9 'мама') и один для RS-422/485 (клеммный разъем), а также один оптоволоконный порт с разъемом SC для одномодового волокна.
- Скорость передачи данных: поддержка диапазона от 50 до 921 600 бит/с, что позволяет адаптировать устройство под различные требования к скорости передачи.
- Оптоволоконный интерфейс: использование одномодового оптоволокна типа G.652 с длиной волны 1310 нм обеспечивает дальность передачи до 40 км при мощности оптического передатчика -8 дБм и чувствительности приемника -25 дБм.
- Электропитание: устройство работает при напряжении от 12 до 48 В постоянного тока, потребляя 300 мА при 12 В, что обеспечивает гибкость в выборе источника питания.
- Условия эксплуатации: рабочая температура от 0 до +60°C и влажность от 5 до 95% без конденсации, что делает преобразователь подходящим для использования в различных климатических условиях.
- Защита и безопасность: корпус из металла с классом защиты IP30, гальваническая изоляция 2 кВ, защита от неверной полярности и соответствие стандартам безопасности EN 62368 и UL508.
- Сертификация: наличие сертификатов ATEX Zone 2 Ex nA nC IIC T4 Gc и UL/cUL Class 1 Division 2 подтверждает возможность эксплуатации устройства в потенциально взрывоопасных средах.
- Монтаж: компактные габариты 70 x 115 x 30 мм и возможность монтажа на DIN-рейку облегчают интеграцию устройства в существующие системы.
Преобразователь MOXA ICF-1150I-S-SC находит применение в различных промышленных сферах, включая автоматизацию, системы управления, мониторинг и контроль, где требуется надежная передача данных на большие расстояния. Его способность работать в условиях повышенной электромагнитной помехоустойчивости и защиты от внешних воздействий делает его идеальным выбором для использования в сложных и требовательных промышленных средах.
Преимущества использования MOXA ICF-1150I-S-SC включают:
- Надежность: высокая степень защиты и соответствие международным стандартам обеспечивают долгосрочную и бесперебойную работу устройства.
- Гибкость: поддержка различных интерфейсов и скоростей передачи данных позволяет адаптировать преобразователь под конкретные требования системы.
- Интеграция: возможность монтажа на DIN-рейку и совместимость с различными промышленными системами упрощают процесс интеграции устройства в существующую инфраструктуру.
Таким образом, преобразователь MOXA ICF-1150I-S-SC является эффективным решением для организации надежной и высокоскоростной передачи данных в промышленных приложениях, требующих использования оптоволоконных линий связи.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 70 x 115 x 30 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/ICF-1150.htm |
| Мощность оптического передатчика, дБм | -8 |
| Чувствительность оптического приемника, дБм | -25 |
| Вес нетто, кг | 0.14 |
| Потребление тока | 300 мА при 12 В пост. |
| Среднее время наработки на отказ (MTBF), часов | 792085 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Свободное падение | IEC 60068-2-32 |
| Безопасность | EN 62368 UL508 |
| Взрывобезопасность | ATEX Zone 2 Ex nA nC IIC T4 Gc UL/cUL Class 1 Division 2 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class B |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Сертификат соответствия пожарной безопасности ГОСТ Р и ФЗ №123 | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Защита от неверной полярности | Есть |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Поддержка кольцевой топологии по оптоволокну | Есть |
| Тип оптоволоконного кабеля | G.652 |
| Длина волны по оптоволокну, нм | 1310 |
| Дальность передачи по оптоволокну | до 40 км |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND RS-232: Tx, Rx, GND |
| Тип входного интерфейса | RS-232/422/485 |
| Тип разъема | DB9 'мама' для RS-232, клемма для RS-422/485 Разъем SC |
| Защита по току | 1.1 А |
| Защита от пыли и влаги | IP30 |
| Гальваническая изоляция, кВ | 2 |
| Тип выходного интерфейса | Одномодовое оптоволокно |
| Разъем оптического порта | SC |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Тип оптики | Одномодовая |
| Серия устройства | ICF-1100 |
