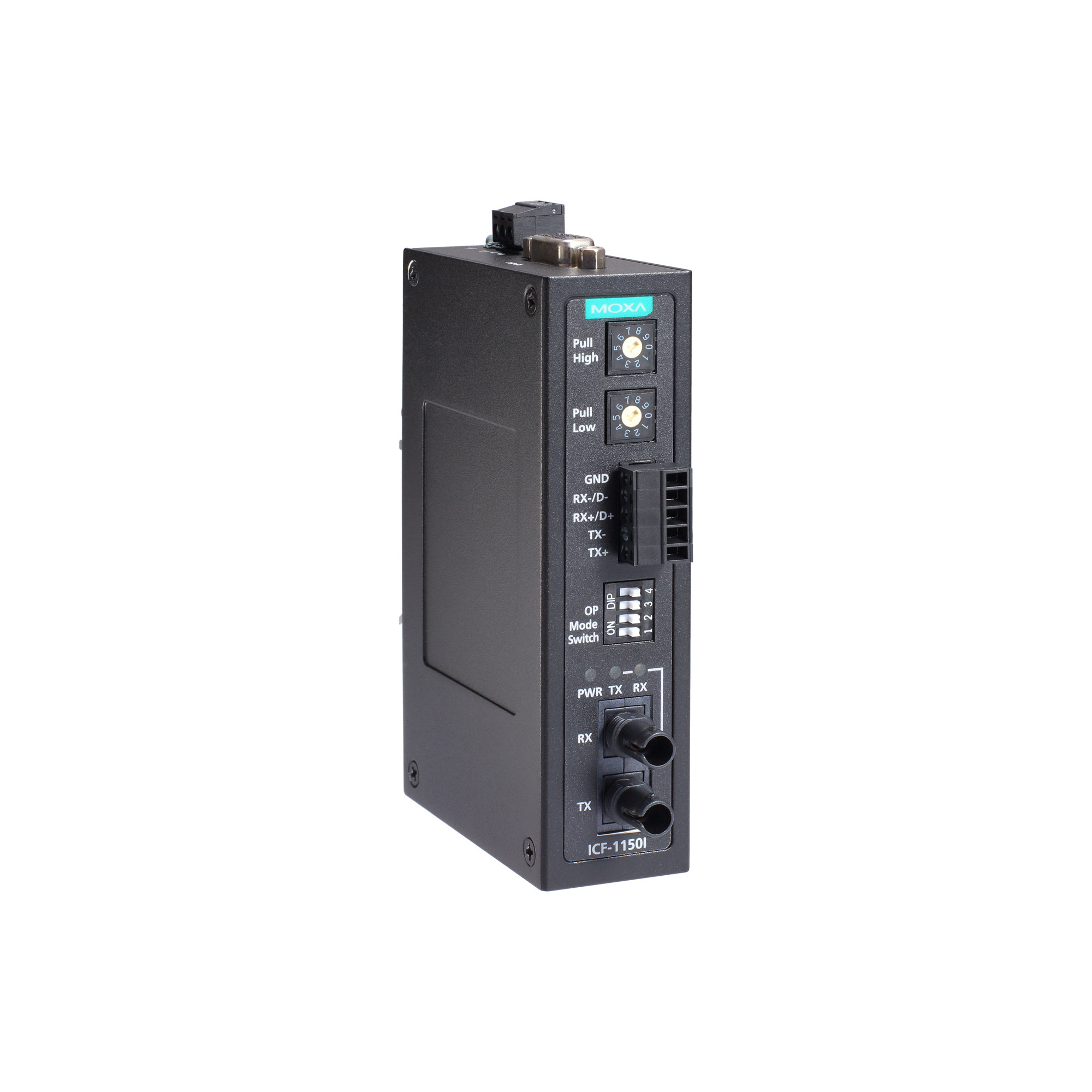

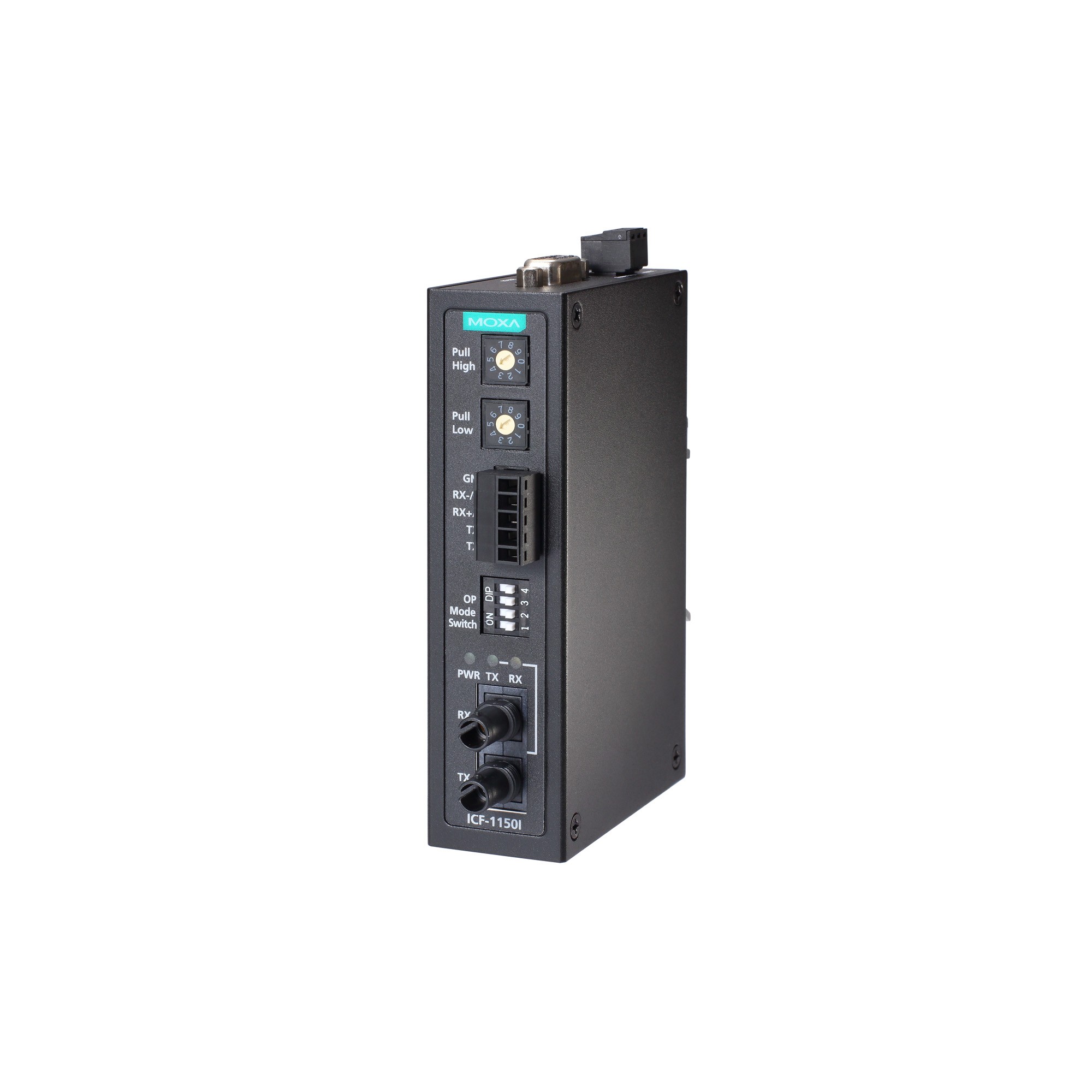

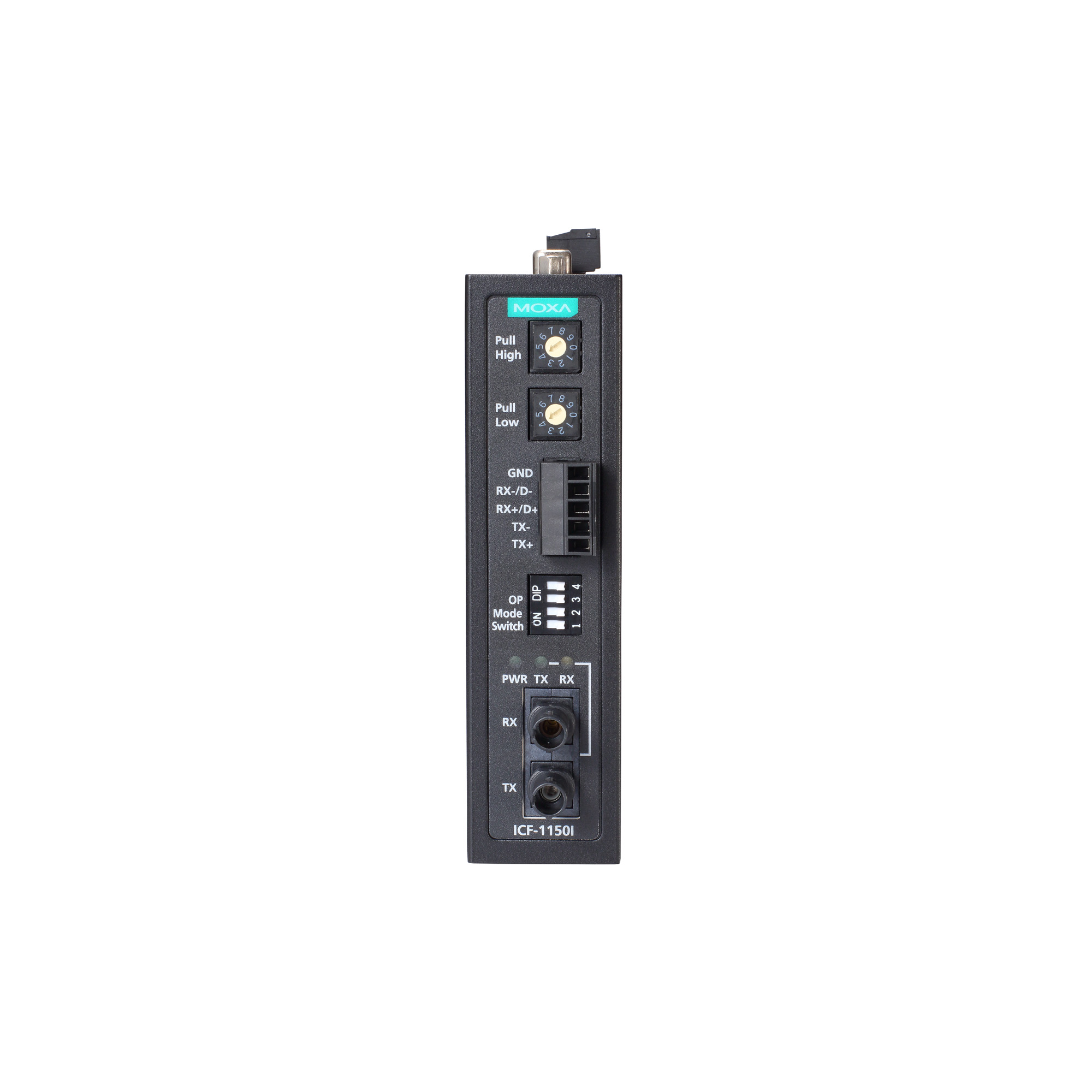

Преобразователь MOXA ICF-1150I-M-ST предназначен для преобразования сигналов RS-232/422/485 в оптоволоконный интерфейс с разъемом ST, обеспечивая надежную и высокоскоростную передачу данных на расстояния до 5 км. Это устройство идеально подходит для промышленных приложений, где требуется передача данных на большие расстояния с минимальными помехами.
Ключевые технические особенности преобразователя ICF-1150I-M-ST включают:
- Интерфейсы ввода-вывода: один порт RS-232 с разъемом DB9 'мама' и один порт RS-422/485 с клеммной колодкой, поддерживающие скорости передачи данных от 50 до 921600 бит/с.
- Оптоволоконный интерфейс: один порт с разъемом ST для многомодового оптоволокна, работающий на длине волны 850 нм и обеспечивающий дальность передачи до 5 км.
- Электропитание: входное напряжение от 12 до 48 В постоянного тока, потребление тока 300 мА при 12 В, защита от неверной полярности.
- Условия эксплуатации: рабочая температура от 0 до +60 °C, влажность от 5 до 95% без конденсации, температурный диапазон хранения от -40 до +85 °C.
- Габариты и монтаж: размеры 70 x 115 x 30 мм, монтаж на DIN-рейку, металлический корпус с защитой IP30.
- Сертификация и стандарты: соответствие стандартам безопасности EN 62368 и UL 508, взрывозащищенность ATEX Zone 2 Ex nA nC IIC T4 Gc, электромагнитная совместимость (EMI) по стандартам CISPR 32 и FCC Part 15 Subpart B Class B, электромагнитная совместимость (EMS) по стандартам IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8, EN 55032/24, а также соответствие стандарту по свободному падению IEC 60068-2-32.
Преобразователь ICF-1150I-M-ST находит применение в различных промышленных сферах, включая автоматизацию, системы управления, мониторинг и контроль, где требуется передача данных на большие расстояния с высокой надежностью. Его можно интегрировать в существующие системы, обеспечивая эффективную и безопасную передачу данных между различными устройствами и компонентами.
Преимущества использования преобразователя ICF-1150I-M-ST включают:
- Надежность: высокая степень защиты от электромагнитных помех и внешних воздействий, соответствие международным стандартам безопасности и взрывозащищенности.
- Гибкость: поддержка различных интерфейсов RS-232/422/485 и возможность интеграции в различные системы и сети.
- Экономичность: эффективная передача данных на большие расстояния без необходимости использования дорогостоящих проводных решений.
- Простота установки: компактные размеры и монтаж на DIN-рейку облегчают процесс установки и интеграции в существующие системы.
Преобразователь ICF-1150I-M-ST является надежным и эффективным решением для организации передачи данных в промышленных условиях, обеспечивая высокую скорость и дальность передачи при минимальных затратах на инфраструктуру.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 70 x 115 x 30 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/ICF-1150.htm |
| Мощность оптического передатчика, дБм | -8 |
| Чувствительность оптического приемника, дБм | -25 |
| Вес нетто, кг | 0.14 |
| Потребление тока | 300 мА при 12 В пост. |
| Среднее время наработки на отказ (MTBF), часов | 792085 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Свободное падение | IEC 60068-2-32 |
| Безопасность | EN 62368 UL508 |
| Взрывобезопасность | ATEX Zone 2 Ex nA nC IIC T4 Gc UL/cUL Class 1 Division 2 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class B |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Сертификат соответствия пожарной безопасности ГОСТ Р и ФЗ №123 | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Защита от неверной полярности | Есть |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Поддержка кольцевой топологии по оптоволокну | Есть |
| Тип оптоволоконного кабеля | 50/125 мкм 62.5/125 мкм |
| Длина волны по оптоволокну, нм | 850 |
| Дальность передачи по оптоволокну | до 5 км |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND RS-232: Tx, Rx, GND |
| Тип входного интерфейса | RS-232/422/485 |
| Тип разъема | DB9 'мама' для RS-232, клемма для RS-422/485 Разъем ST |
| Защита по току | 1.1 А |
| Защита от пыли и влаги | IP30 |
| Гальваническая изоляция, кВ | 2 |
| Тип выходного интерфейса | Многомодовое оптоволокно |
| Разъем оптического порта | ST |
| Изоляция последовательных портов | Есть |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Тип оптики | Многомодовая |
| Серия устройства | ICF-1100 |
