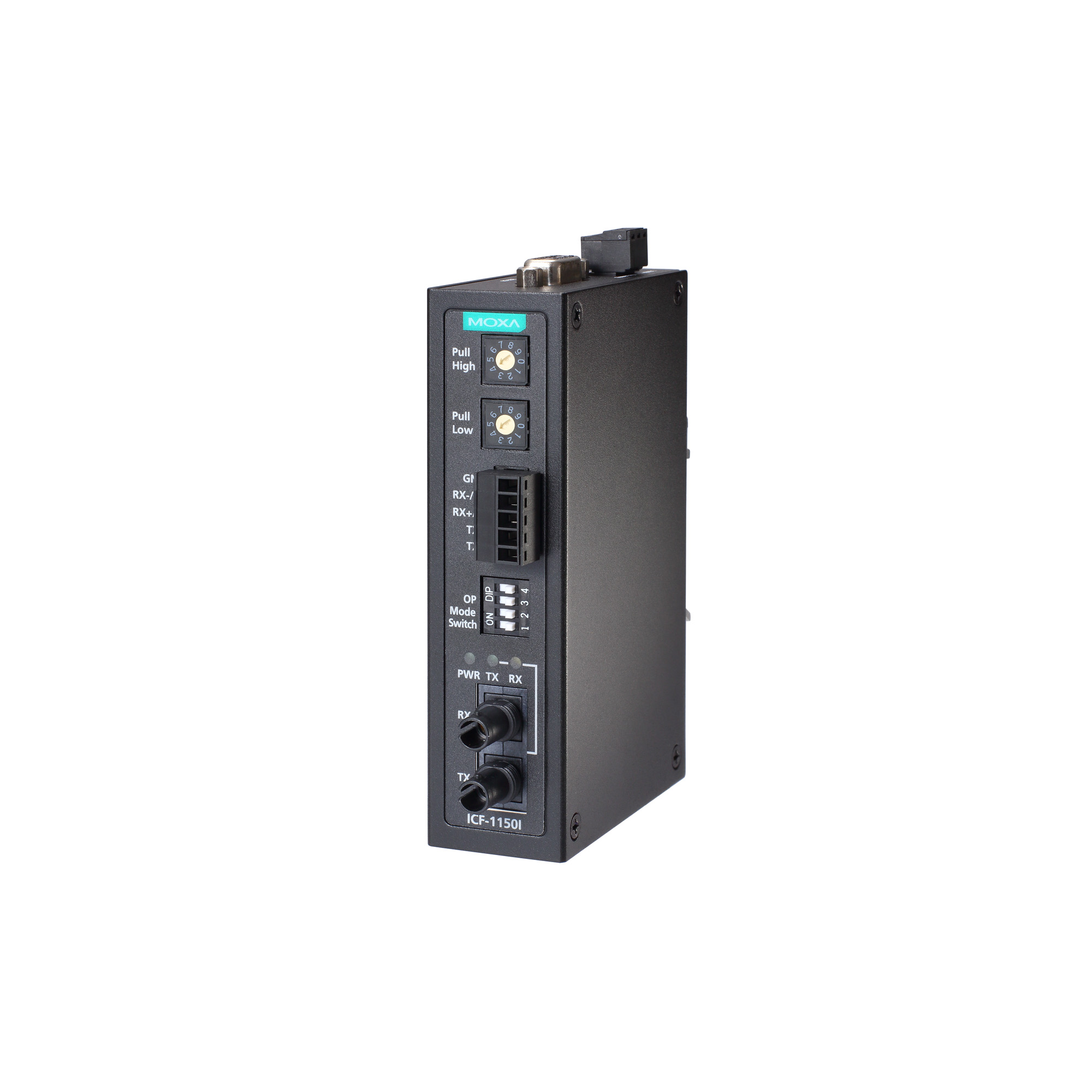

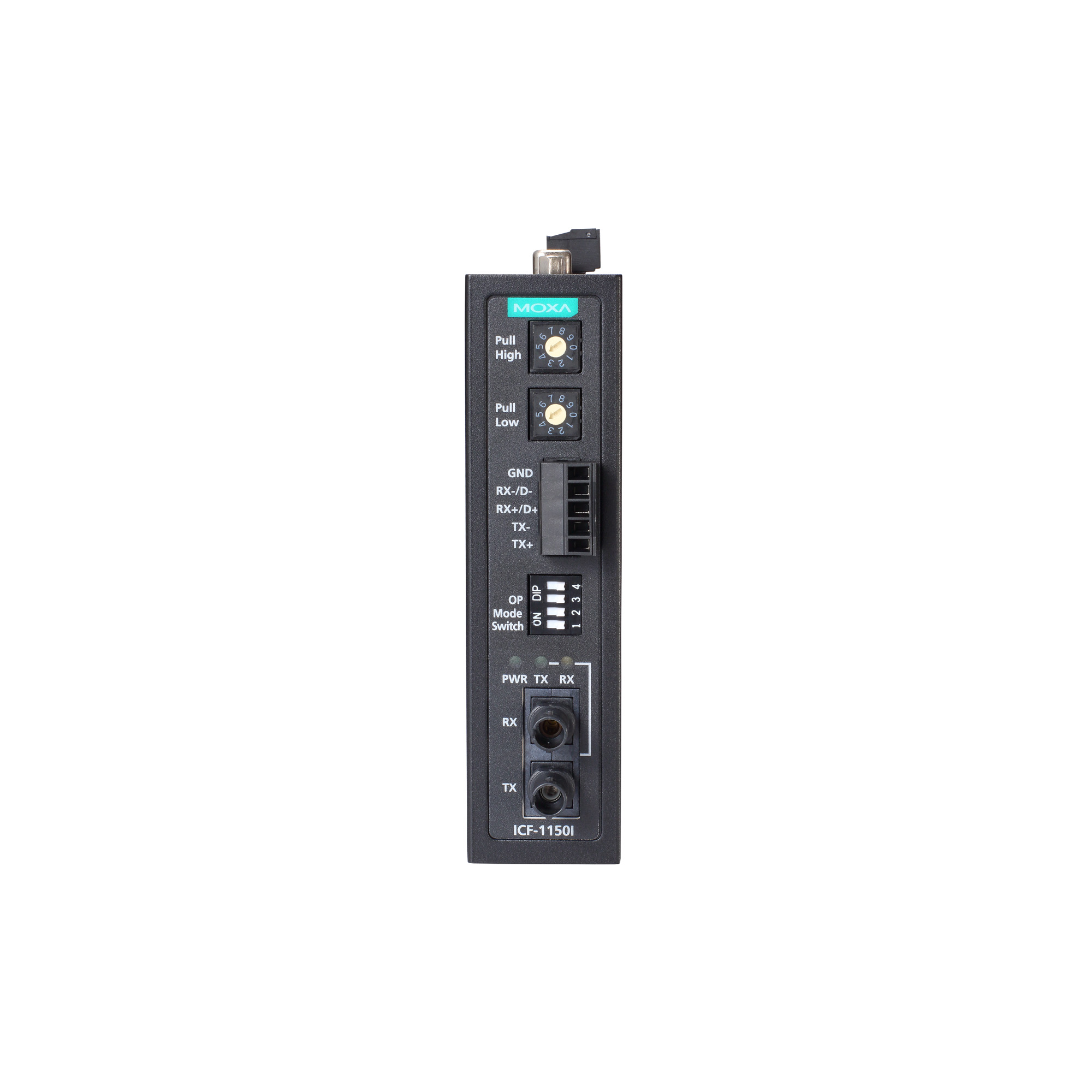

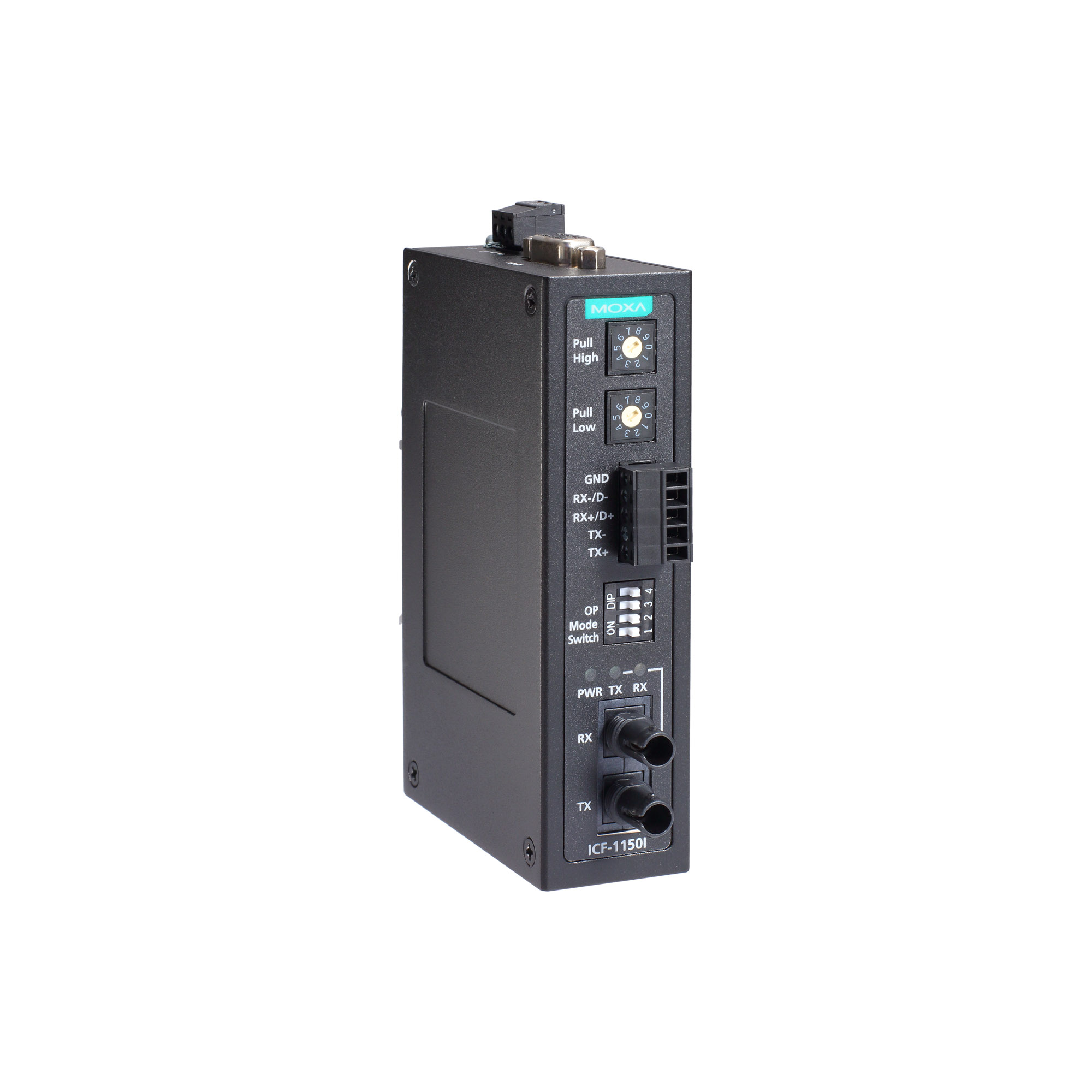

Преобразователь MOXA ICF-1150-M-ST-T предназначен для преобразования сигналов RS-232/422/485 в оптоволоконный канал с разъемом ST, обеспечивая надежную и высокоскоростную передачу данных на расстояния до 5 км. Это устройство идеально подходит для применения в промышленных системах, где требуется защита от электромагнитных помех и возможность работы в агрессивных условиях.
Ключевые технические особенности преобразователя ICF-1150-M-ST-T включают:
- Оптоволоконный интерфейс: один порт ST для многомодового оптоволокна с длиной волны 850 нм, обеспечивающий дальность передачи до 5 км.
- Скорость передачи данных: поддержка диапазона от 50 до 921 600 бит/с, что позволяет адаптировать устройство под различные требования к скорости передачи.
- Порты ввода-вывода: два последовательных порта — один RS-232 (DB9 'мама') и один RS-422/485 (клеммная колодка), обеспечивающие гибкость подключения к различным устройствам.
- Электропитание: входное напряжение от 12 до 48 В постоянного тока с защитой от неверной полярности и потреблением тока 246 мА при 12 В.
- Условия эксплуатации: рабочая температура от -40 до +85 °C и влажность от 5 до 95%, что позволяет использовать преобразователь в широком диапазоне климатических условий.
- Защита и сертификация: металлический корпус с классом защиты IP30, соответствие стандартам безопасности EN 62368 и UL 508, а также взрывозащищенность по ATEX Zone 2 Ex nA nC IIC T4 Gc и UL/cUL Class 1 Division 2.
- Электромагнитная совместимость: соответствие стандартам EMI CISPR 32 и FCC Part 15 Subpart B Class B, а также EMC EN 55032/24.
- Монтаж: установка на DIN-рейку, что упрощает интеграцию в существующие системы.
Преобразователь ICF-1150-M-ST-T находит применение в различных промышленных сферах, включая автоматизацию производственных процессов, системы управления зданием, транспортные системы и другие области, где требуется надежная передача данных на большие расстояния с защитой от внешних помех. Его способность работать в агрессивных средах и соответствие международным стандартам безопасности делают его идеальным выбором для критически важных приложений.
Среди преимуществ использования ICF-1150-M-ST-T можно отметить:
- Надежность: высокая степень защиты от внешних воздействий и электромагнитных помех обеспечивает стабильную работу устройства в сложных условиях.
- Гибкость подключения: поддержка различных типов последовательных интерфейсов и возможность настройки сопротивления подтягивающих резисторов позволяют адаптировать устройство под конкретные требования системы.
- Долговечность: среднее время наработки на отказ (MTBF) составляет 792 085 часов, что свидетельствует о высокой надежности устройства.
- Универсальность: возможность работы в широком диапазоне температур и влажности делает преобразователь подходящим для использования в различных климатических зонах.
Совместимость с различными промышленными системами и стандартами, а также возможность интеграции с существующим оборудованием обеспечивают легкость внедрения ICF-1150-M-ST-T в уже функционирующие инфраструктуры. Это делает его ценным компонентом для предприятий, стремящихся повысить эффективность и надежность своих коммуникационных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 70 x 115 x 30 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/ICF-1150.htm |
| Мощность оптического передатчика, дБм | -8 |
| Чувствительность оптического приемника, дБм | -25 |
| Вес нетто, кг | 0.12 |
| Потребление тока | 246 мА при 12 В пост. |
| Среднее время наработки на отказ (MTBF), часов | 792085 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Свободное падение | IEC 60068-2-32 |
| Безопасность | EN 62368 UL508 |
| Взрывобезопасность | ATEX Zone 2 Ex nA nC IIC T4 Gc UL/cUL Class 1 Division 2 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class B |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Сертификат соответствия пожарной безопасности ГОСТ Р и ФЗ №123 | Есть |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Защита от неверной полярности | Есть |
| Разъем электропитания | Клемма |
| Рабочая температура, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +85 |
| Поддержка кольцевой топологии по оптоволокну | Есть |
| Тип оптоволоконного кабеля | 50/125 мкм 62.5/125 мкм |
| Длина волны по оптоволокну, нм | 850 |
| Дальность передачи по оптоволокну | до 5 км |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND RS-232: Tx, Rx, GND |
| Тип входного интерфейса | RS-232/422/485 |
| Тип разъема | DB9 'мама' для RS-232, клемма для RS-422/485 Разъем ST |
| Защита по току | 1.1 А |
| Защита от пыли и влаги | IP30 |
| Тип выходного интерфейса | Многомодовое оптоволокно |
| Разъем оптического порта | ST |
| Тип устройства | Преобразователь последовательных интерфейсов |
| Тип оптики | Многомодовая |
| Серия устройства | ICF-1100 |
