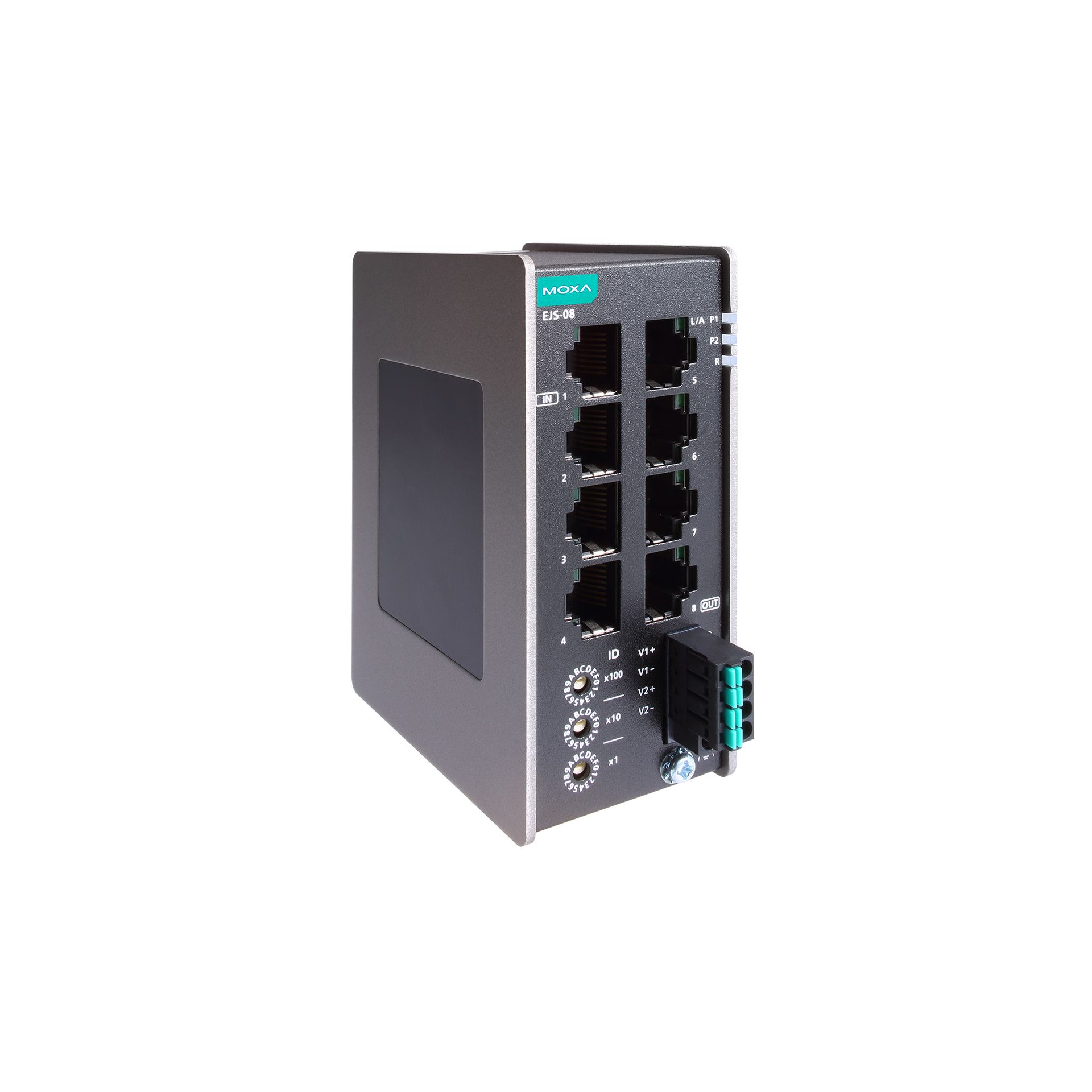

Разветвитель EtherCAT EJS-08-T от компании MOXA предназначен для расширения возможностей промышленных сетей, обеспечивая гибкость в организации топологии и надежность соединений. Это устройство позволяет интегрировать до восьми EtherCAT-устройств, поддерживая различные схемы подключения, включая звезду, дерево, кольцо и линейную цепь, что делает его универсальным решением для автоматизации производственных процессов.
Ключевые технические особенности EJS-08-T включают:
- Сетевые порты: 8 портов RJ45 100BaseT(X), поддерживающих полнодуплексный режим. Один порт используется для входящего трафика (IN), остальные — для исходящего (OUT), что позволяет подключать до семи устройств.
- Поддержка топологий: Возможность реализации различных схем подключения, таких как звезда, дерево, кольцо и линейная цепь, обеспечивая гибкость в проектировании сети.
- Функция горячего подключения (Hot Connect): Позволяет динамически подключать и отключать устройства без прерывания работы сети, что упрощает техническое обслуживание и модернизацию системы.
- Электропитание: Широкий диапазон входного напряжения от 9,6 до 60 В DC с двумя независимыми цепями питания, обеспечивающими защиту от переполюсовки и перегрузки, а также возможность подключения резервного источника питания для повышения надежности.
- Условия эксплуатации: Рабочий температурный диапазон от -40 до +75°C и степень защиты IP30, что позволяет использовать устройство в различных промышленных средах, включая пылеобразующие и высокоэлектромагнитные.
- Сертификации: Соответствие стандартам EN 61000-6-2 и EN 61000-6-4 подтверждает устойчивость устройства к электромагнитным помехам, а также соответствие стандартам безопасности EN 62368-1 и UL 61010-2-201.
EJS-08-T идеально подходит для применения в автоматизированных производственных линиях, где требуется надежная и быстрая передача данных между программируемыми логическими контроллерами (ПЛК), приводами и сенсорами. Благодаря поддержке различных топологий и функции горячего подключения, устройство обеспечивает гибкость и масштабируемость сети, что критически важно для современных промышленных приложений, требующих высокой доступности и отказоустойчивости.
Преимущества EJS-08-T включают:
- Гибкость в проектировании сети: Возможность реализации различных топологий подключения позволяет адаптировать сеть под конкретные требования производственного процесса.
- Устойчивость к внешним воздействиям: Широкий диапазон рабочих температур и степень защиты IP30 обеспечивают надежную работу устройства в сложных промышленных условиях.
- Высокая надежность: Функция горячего подключения и защита от переполюсовки и перегрузки повышают отказоустойчивость системы и упрощают техническое обслуживание.
EJS-08-T совместим с другими устройствами EtherCAT, что позволяет интегрировать его в существующие системы автоматизации без необходимости значительных изменений в инфраструктуре. Это делает его эффективным решением для модернизации и расширения промышленных сетей, обеспечивая высокую производительность и надежность передачи данных.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 43 x 100 x 75 |
| Вес нетто, кг | 0.34 |
| Длина кабеля, см | 10000 |
| Потребление тока | макс. 0.30 A |
| Светодиодные индикаторы | PWR1, PWR2, RUN |
| Среднее время наработки на отказ (MTBF), часов | 6294742 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку Настенный (опционально) |
| Рабочее напряжение | 9.6 ~ 60 В пост. |
| Защита от неверной полярности | Есть |
| Возможность подключения резервного источника электропитания | Есть |
| Разъем электропитания | Клемма |
| Входное напряжение | 12/24/48 В пост. |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -40 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Порты Ethernet | 8 x Ethernet 10/100BaseT(X) - 'витая пара' (Auto MDI/MDI-X) |
| Протоколы Ethernet | EtherCAT |
| Защита от пыли и влаги | IP30 |
| FMMU | 8 |
| Sync Manager | 8 |
| Поддерживаемые топологии | Звезда Шина Дерево Кольцо |
| Комбинация портов | 1 (IN), 7 (OUT) |
| Вносимая задержка на интерфейсе | 1 мкс на порт (приблизительно) |
| Выбор ID устройства | Поворотный переключатель от 1 до 4095 |
| Безопасность | EN 62368-1 UL 61010-2-201 |
| Вибрации | IEC 60068-2-6 IEC 60068-2-64 |
| Свободное падение | ISTA 1A |
| Удары | IEC 60068-2-27 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A CISPR 22 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Электромагнитная совместимость (EMC) | EN 61000-6-2 EN 61000-6-4 EN 55032/35 |
