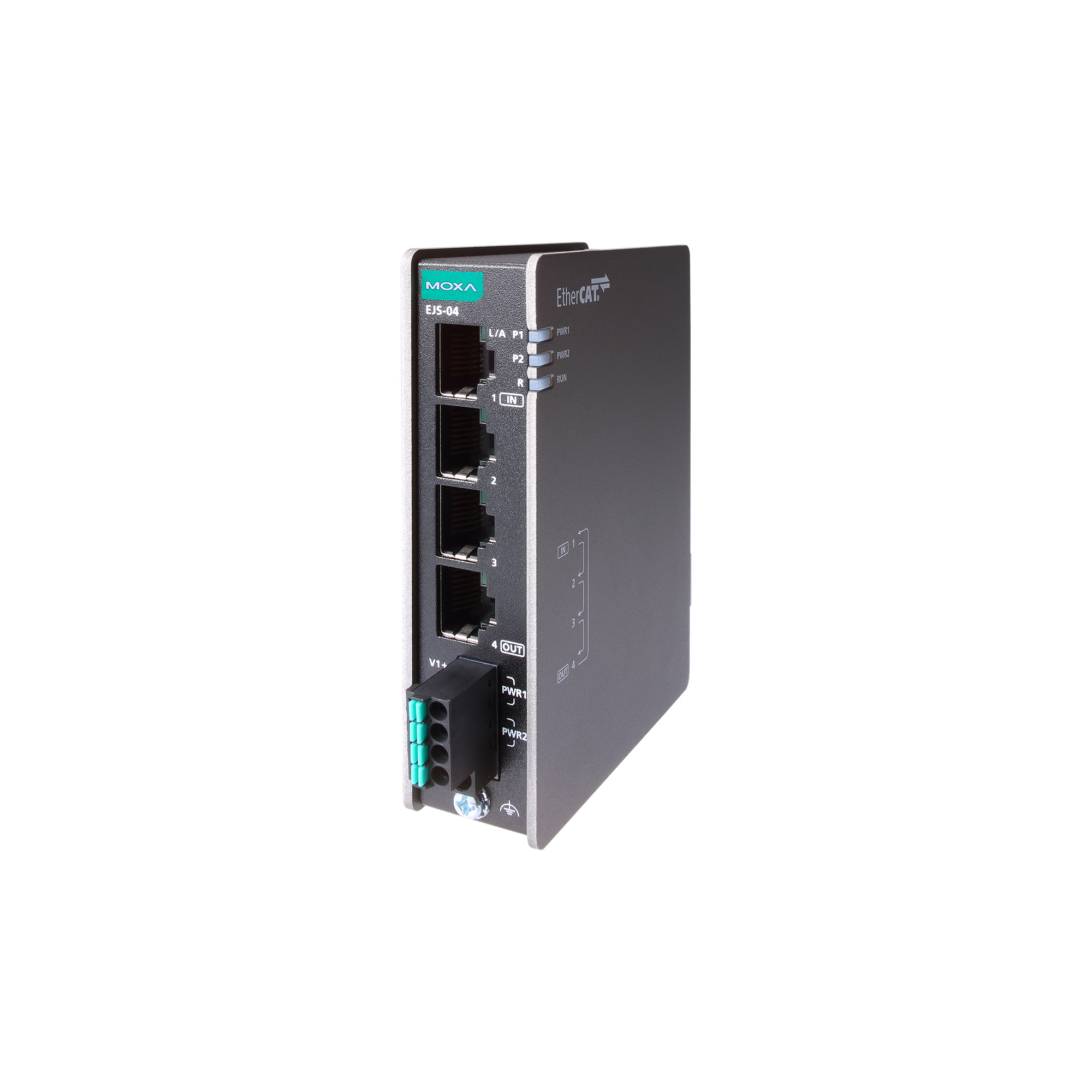

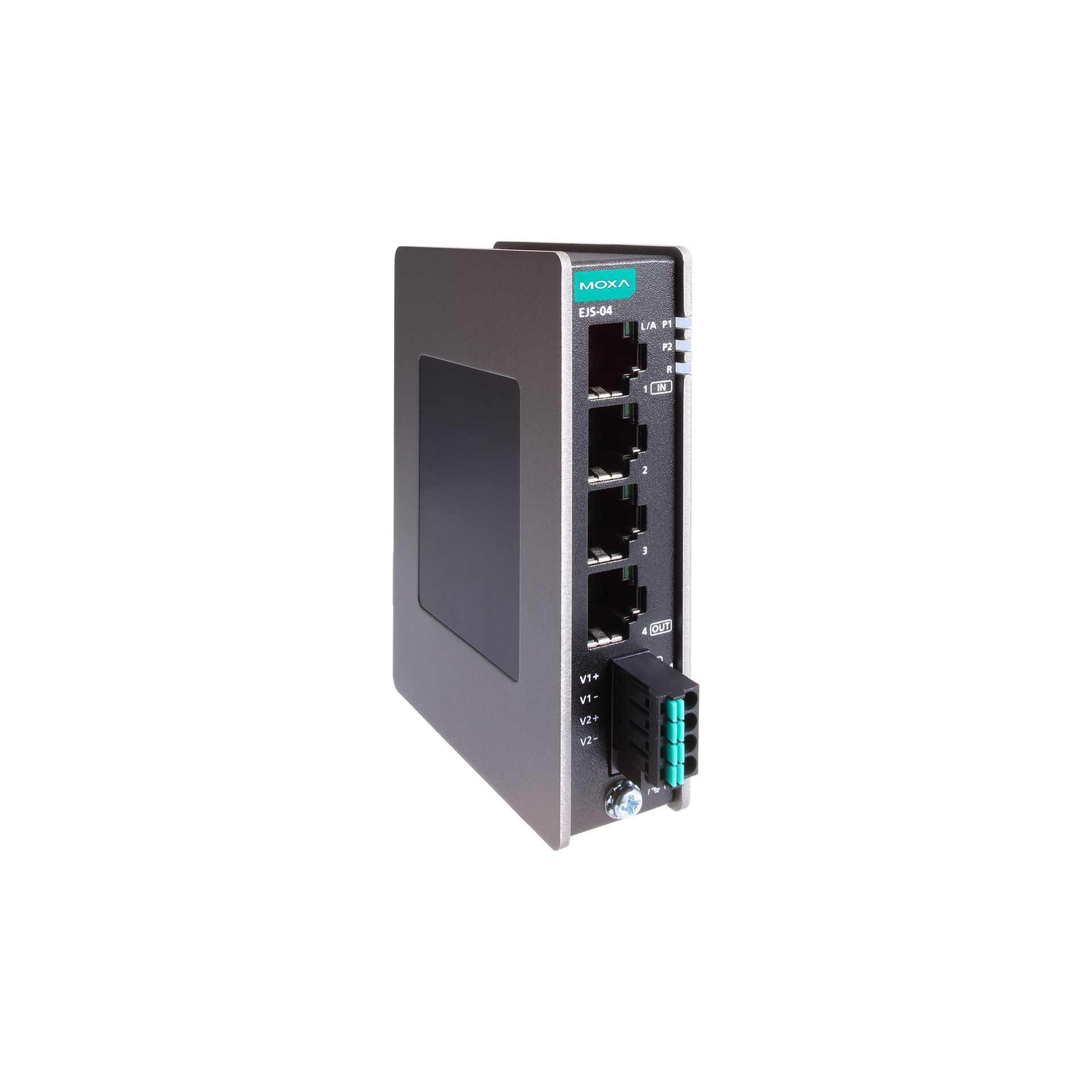

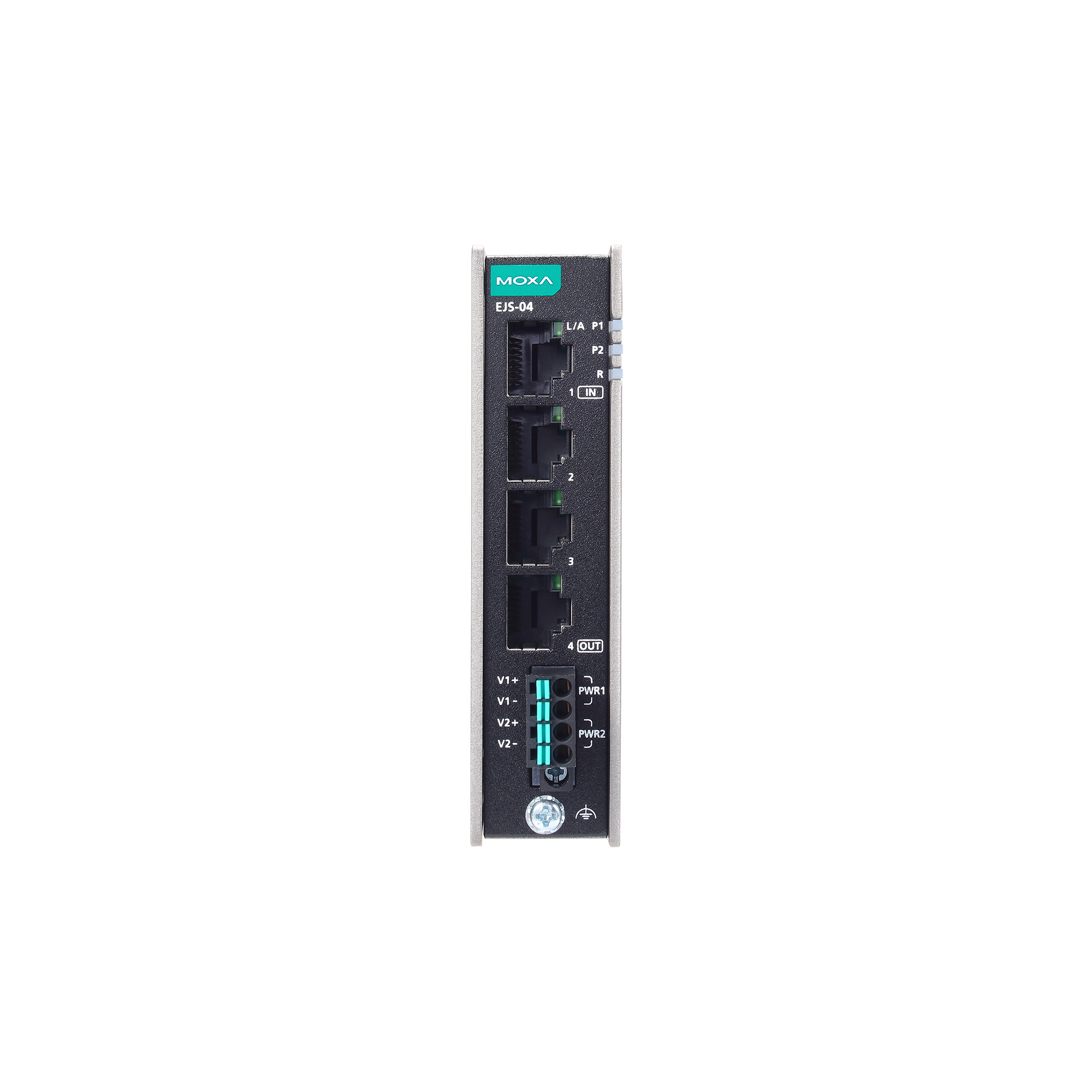

Разветвитель EJS-04 от компании MOXA представляет собой промышленное устройство для расширения сети EtherCAT, оснащённое четырьмя портами 100BaseT(X). Это решение предназначено для организации гибких и надёжных сетевых топологий в автоматизированных системах, обеспечивая эффективное распределение данных между различными компонентами системы.
Ключевые технические особенности EJS-04 включают:
- Порты Ethernet: 4 порта 100BaseT(X) с автоматическим определением MDI/MDI-X, обеспечивающие универсальность подключения.
- Поддерживаемые топологии: возможность построения сетей в виде звезды, шины, дерева и кольца, что повышает гибкость архитектуры системы.
- Задержка порта: минимальная задержка передачи данных — 1 мкс на порт, что критично для приложений, чувствительных к времени.
- Конфигурация устройства: механический переключатель ID с диапазоном адресов от 1 до 4095, упрощающий настройку и управление сетью.
- Электропитание: два входа питания 12/24/48 В постоянного тока с возможностью подключения резервного источника, обеспечивая высокую отказоустойчивость.
- Защита от неверной полярности: встроенная защита предотвращает повреждения при неправильном подключении питания.
- Светодиодные индикаторы: PWR1, PWR2 и RUN для визуального контроля состояния устройства и сети.
- Условия эксплуатации: рабочий диапазон температур от -10 до +60°C и влажности от 5 до 95% без конденсации, что позволяет использовать устройство в различных промышленных средах.
- Размеры и монтаж: компактные габариты 24.5 x 100 x 75 мм и возможность монтажа на DIN-рейку или настенно (опционально) для удобства установки.
- Сертификации: соответствие стандартам безопасности EN 62368-1 и UL 61010-2-201, а также электромагнитной совместимости (EMC) EN 61000-6-2 и EN 61000-6-4, что гарантирует надёжную работу в промышленных условиях.
EJS-04 идеально подходит для применения в автоматизированных производственных линиях, где требуется надёжная и быстрая передача данных между различными устройствами. Благодаря поддержке различных топологий сети и возможности интеграции с другими устройствами EtherCAT, разветвитель обеспечивает гибкость и масштабируемость системы. Возможность подключения резервного источника питания и защита от неверной полярности повышают общую надёжность и устойчивость системы к сбоям.
Внедрение EJS-04 в промышленную сеть позволяет оптимизировать структуру соединений, повысить отказоустойчивость и обеспечить высокоскоростную передачу данных, что критично для эффективной работы современных автоматизированных систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Длина кабеля, см | 10000 |
| Потребление тока | макс. 0.13 A |
| Светодиодные индикаторы | PWR1, PWR2, RUN |
| Среднее время наработки на отказ (MTBF), часов | 8718114 |
| Габаритные размеры, мм | 24.5 x 100 x 75 |
| Вес нетто, кг | 0.24 |
| Материал корпуса | Металл |
| Монтаж |
На DIN-рейку Настенный (опционально) |
| Рабочее напряжение | 9.6 ~ 60 В пост. |
| Защита от неверной полярности | Есть |
| Возможность подключения резервного источника электропитания | Есть |
| Разъем электропитания | Клемма |
| Входное напряжение | 12/24/48 В пост. |
| Рабочая влажность, % | 5 ~ 95, без образования конденсата |
| Рабочая температура, °C | -10 ~ +60 |
| Температура хранения, °C | -40 ~ +85 |
| Порты Ethernet | 4 x Ethernet 10/100BaseT(X) - 'витая пара' (Auto MDI/MDI-X) |
| Протоколы Ethernet | EtherCAT |
| Защита от пыли и влаги | IP30 |
| FMMU | 8 |
| Sync Manager | 8 |
| Поддерживаемые топологии |
Звезда Шина Дерево Кольцо |
| Комбинация портов | 1 (IN), 3 (OUT) |
| Вносимая задержка на интерфейсе | 1 мкс на порт (приблизительно) |
| Выбор ID устройства | Поворотный переключатель от 1 до 4095 |
| Безопасность |
EN 62368-1 UL 61010-2-201 |
| Вибрации |
IEC 60068-2-6 IEC 60068-2-64 |
| Свободное падение | ISTA 1A |
| Удары | IEC 60068-2-27 |
| Электромагнитная совместимость (EMI) |
CISPR 32 FCC Part 15 Subpart B Class A CISPR 22 |
| Электромагнитная совместимость (EMS) |
IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Электромагнитная совместимость (EMC) |
EN 61000-6-2 EN 61000-6-4 EN 55032/35 |
