Артикул:
EDS-G509
Характеристики
Полное наименование:
—
Коммутатор EDS-G509 Gigabit Ethernet switch with 9 ports, 0 to 60°C
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

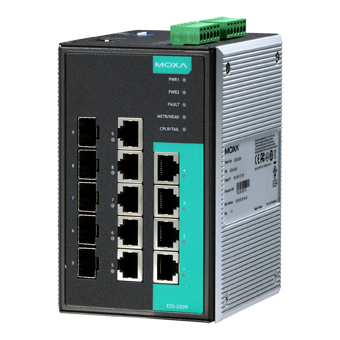

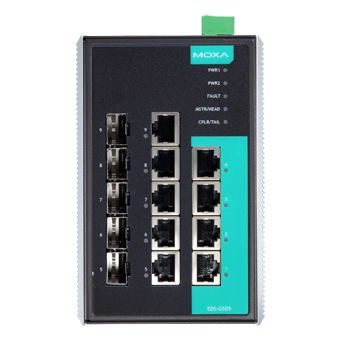

Коммутатор MOXA EDS-G509 — это управляемое промышленное устройство уровня L2, предназначенное для обеспечения надежной и эффективной передачи данных в промышленных Ethernet-сетях. С оснащением 9 портами, включая 4 порта Gigabit Ethernet (RJ-45) и 5 комбинированных портов Gigabit (RJ-45 или SFP), EDS-G509 обеспечивает гибкость подключения и высокую пропускную способность, соответствующую требованиям современных промышленных приложений.
Ключевые технические особенности коммутатора включают:
- Поддержка промышленных протоколов: EtherNet/IP и Modbus/TCP, обеспечивающие интеграцию с различными промышленными системами.
- Управление и мониторинг: Поддержка протоколов IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, а также протоколов безопасности RADIUS, TACACS+, SSL и SSH для защиты данных и управления доступом.
- Резервирование и отказоустойчивость: Реализация протоколов STP, RSTP, MSTP, Turbo Ring v1/v2 и Turbo Chain для обеспечения непрерывности связи в случае отказа компонентов сети.
- Управление потоками данных: Поддержка IEEE 802.3x Flow Control и Back Pressure Flow Control для предотвращения потери данных при перегрузке сети.
- Виртуальные локальные сети (VLAN): Возможность создания до 64 VLAN с диапазоном ID от 1 до 4094, что позволяет эффективно сегментировать сеть и повышать безопасность.
- Буферизация и приоритизация трафика: Размер буфера пакетов 1 Мбит и 4 приоритизированные очереди обеспечивают качественную обработку данных с различными требованиями к задержке и пропускной способности.
- Дискретные входы и релейные выходы: 2 канала дискретного ввода и 2 канала релейного вывода с нагрузочной способностью до 1 А при 24 В, что позволяет интегрировать коммутатор в системы мониторинга и управления.
Области применения MOXA EDS-G509 включают:
- Промышленные автоматизированные системы: Обеспечение надежной передачи данных между различными компонентами автоматизации, такими как контроллеры, датчики и исполнительные механизмы.
- Системы видеонаблюдения: Интеграция с камерами высокого разрешения для передачи видеопотока в реальном времени.
- Энергетический сектор: Мониторинг и управление оборудованием на подстанциях и в распределительных сетях.
- Транспортная инфраструктура: Управление сигнализацией, освещением и другими системами на транспортных узлах.
Преимущества MOXA EDS-G509 включают:
- Надежность: Высокая степень защиты от пыли и влаги (IP30) и широкий диапазон рабочих температур от 0 до 60°C обеспечивают стабильную работу в сложных промышленных условиях.
- Гибкость монтажа: Возможность установки на DIN-рейку, а также настольный или настенный монтаж (опционально) для удобства интеграции в различные инфраструктуры.
- Энергоэффективность: Потребление тока 0,69 А при 24 В и поддержка резервного источника питания способствуют снижению эксплуатационных расходов.
- Долговечность: Среднее время наработки на отказ (MTBF) составляет 598 659 часов, что подтверждает высокую надежность устройства.
MOXA EDS-G509 совместим с различными промышленными устройствами и системами, обеспечивая эффективную интеграцию в существующие сети. Его функциональные возможности и надежность делают его оптимальным выбором для предприятий, стремящихся к повышению эффективности и безопасности своих промышленных коммуникаций.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 1.51 |
| Габаритные размеры, мм | 87 x 135 x 107 |
| Максимальный ток, мА | 8 |
| Общее количество портов | 9 |
| Комбинированные разъемы (витая пара + SFP) | 5 |
| Витая пара (разъем RJ45) | 4 |
| Количество каналов релейного вывода | 2 |
| Светодиодные индикаторы | PWR1, PWR2, FAULT, 10/100/1000M, MSTR/HEAD, CPLR/TAIL |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/EDS-G509.htm |
| Таблица MAC-адресов | 8000 |
| Размер буфера пакетов | 1 Мбит |
| Количество приоритизированных очередей | 4 |
| MIB-базы | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| DIP-переключатели | Turbo Ring, Master, Coupler, Reserve |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP |
| Потребление тока | 0.69 А при 24 В |
| Среднее время наработки на отказ (MTBF), часов | 598659 |
| Промышленные протоколы | EtherNet/IP, Modbus/TCP |
| Протоколы управления | IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control |
| Протоколы фильтрации | 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2, GMRP |
| Протоколы резервирования | STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation |
| Протоколы безопасности | RADIUS, TACACS+, SSL, SSH, Broadcast Storm Protection, Port Lock |
| Протоколы синхронизации времени | SNTP, NTP Server/Client |
| Количество каналов дискретного ввода | 2 |
| Напряжение лог. 0 | -30 ~ +3 В |
| Напряжение лог. 1 | +13 ~ +30 В пост. |
| Уровень коммутатора | L2 |
| Тип разъема для "витой пары" | RJ45 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Безопасность | EN 60950-1 UL508 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Удары | IEC 60068-2-27 |
| Применение на транспорте | EN 50121-4 |
| Свободное падение | IEC 60068-2-32 |
| Применение в морских системах | ABS DNV GL LR NK |
| Вибрации | IEC 60068-2-6 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Автоматическое оповещение об обрыве связи по порту | При помощи реле, по E-Mail, по SNMP |
| Автоматическое оповещение об обрыве электропитания | При помощи реле, по E-Mail, по SNMP |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control |
| Защита от неверной полярности | Есть |
| Возможность подключения резервного источника электропитания | Есть |
| Рабочее напряжение | 12/24/48 В пост. |
| Разъем электропитания | Клемма |
| Рабочая влажность, % | 5 ~ 95 |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -40 ~ +85 |
| Диапазон VLAN ID | 1 ~ 4094 |
| Количество групп IGMP | 256 |
| Максимальное количество VLAN | 64 |
| Защита от пыли и влаги | IP30 |
| Защита по току | Есть |
| Разъем консольного порта RS-232 | RJ45 |
| Интерфейс управления | Консоль RS-232 |
| Количество портов Gigabit Ethernet | 9 |
| Тип устройства | Коммутатор |
| Функции резервирования сети | Turbo Ring Turbo Chain STP RSTP Link Aggregation MSTP |
| Серия устройства | EDS-G500 |
