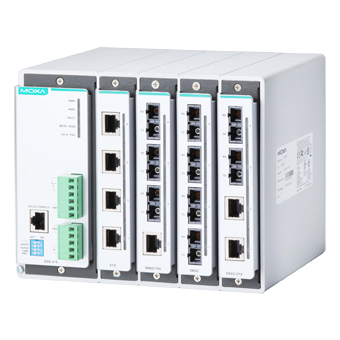

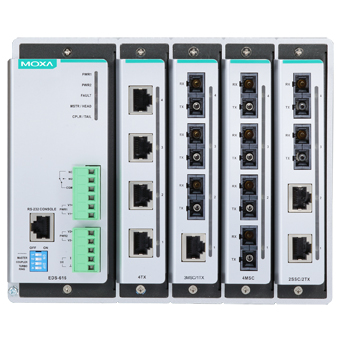

Шасси коммутатора MOXA EDS-616-T представляет собой управляемое промышленное Ethernet-устройство с четырьмя слотами для модулей расширения, позволяющими установить до 16 портов Fast Ethernet. Это решение предназначено для обеспечения надежной и гибкой сетевой инфраструктуры в промышленных условиях.
Коммутатор оснащен четырьмя слотами для модулей серии CM-600, каждый из которых предоставляет четыре порта 10/100BaseTX или 100BaseFX. Общее количество портов достигает 16, что обеспечивает высокую плотность подключения устройств. Устройство поддерживает стандарты IEEE 802.3, включая 10BaseT, 100BaseT(X), 100BaseFX, 1000BaseT(X), 1000BaseX, а также протоколы управления потоком IEEE 802.3x и IEEE 802.3ad для агрегации каналов.
Для обеспечения надежности и отказоустойчивости в сети, EDS-616-T поддерживает протоколы резервирования, такие как STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain и Link Aggregation. Встроенные функции безопасности включают RADIUS, TACACS+, SSL, SSH, защиту от широковещательных штормов и блокировку портов. Для синхронизации времени доступны протоколы SNTP, NTP Server/Client и IEEE 1588v2 PTP.
Устройство оснащено одним каналом дискретного ввода и одним каналом релейного вывода, что позволяет интегрировать его в системы мониторинга и управления. Диапазон рабочих температур составляет от -40 до +75°C, что делает коммутатор подходящим для эксплуатации в сложных климатических условиях. Корпус выполнен из металла с защитой от пыли и влаги по стандарту IP30.
Шасси MOXA EDS-616-T идеально подходит для применения в промышленных сетях, где требуется высокая плотность портов, надежность и гибкость в конфигурации. Его можно использовать в различных отраслях, включая автоматизацию производства, транспорт, энергетику и другие сферы, где необходима стабильная и безопасная передача данных.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 2.78 |
| Габаритные размеры, мм | 185 x 151 x 157 |
| Максимальный ток, мА | 8 |
| Общее количество портов | 16 |
| Количество каналов релейного вывода | 1 |
| Таблица MAC-адресов | 8000 |
| Размер буфера пакетов | 1 Мбит |
| Количество модулей Fast Ethernet | 4 модуля серии CM-600, 4 порта на модуле |
| Макс. количество портов на устанавливаемых модулях | 16 |
| Количество приоритизированных очередей | 4 |
| MIB-базы | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| DIP-переключатели | Turbo Ring, Master, Coupler, Reserve |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP |
| Потребление тока | 0.25 А при 24 В |
| Среднее время наработки на отказ (MTBF), часов | 546937 |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-network-infrastructure/ethernet-switches/layer-2-managed-switches/eds-616-series |
| Промышленные протоколы | EtherNet/IP, Modbus/TCP |
| Протоколы управления | IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control |
| Протоколы фильтрации | 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2, GMRP |
| Протоколы резервирования | STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation |
| Протоколы безопасности | RADIUS, TACACS+, SSL, SSH, Broadcast Storm Protection, Port Lock |
| Протоколы синхронизации времени | SNTP, NTP Server/Client |
| Напряжение лог. 0 | -30 ~ +3 В |
| Количество каналов дискретного ввода | 1 |
| Напряжение лог. 1 | +13 ~ +30 В пост. |
| Уровень коммутатора | L2 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Удары | IEC 60068-2-27 |
| Применение в морских системах | ABS DNV GL LR NK |
| Применение на транспорте | EN 50121-4 NEMA TS2 |
| Свободное падение | IEC 60068-2-32 |
| Безопасность | EN 60950-1 UL508 UL60950-1 |
| Взрывобезопасность | ATEX Zone 2 Ex nA nC IIC T4 Gc UL/cUL Class 1 Division 2 |
| Вибрации | IEC 60068-2-6 |
| Электромагнитная совместимость (EMC) | EN 55032/24 EN 61000-6-2 EN 61000-6-4 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A EN 61000-6-4 (Industrial) |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control |
| Возможность подключения резервного источника электропитания | Есть |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 12/24/48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 95 |
| Рабочая температура, °C | -40 ~ +75 |
| Количество групп IGMP | 256 |
| Максимальное количество VLAN | 64 |
| Диапазон VLAN ID | 1 ~ 4094 |
| Защита по току | Есть |
| Защита от пыли и влаги | IP30 |
| Разъем консольного порта RS-232 | RJ45 |
| Интерфейс управления | Консоль RS-232 |
| Тип устройства | Шасси коммутатора |
| Серия устройства | EDS-600 |
