Шасси коммутатора EDS-616 Compact managed Ethernet switch, 4 slots for 4-port fast Ethernet, total u

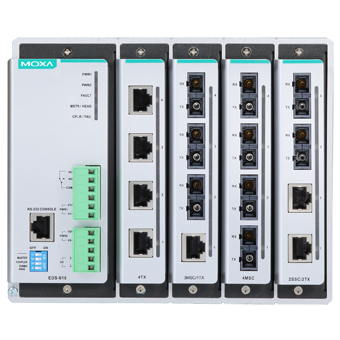

Шасси коммутатора MOXA EDS-616 предназначено для создания гибких и надежных промышленных Ethernet-сетей. Оно оснащено четырьмя слотами для модулей расширения, позволяющими установить до 16 портов Fast Ethernet, что обеспечивает высокую плотность подключения при компактных размерах устройства.

Ключевые технические особенности EDS-616 включают:

• Уровень коммутатора: L2, обеспечивающий эффективную обработку данных на канальном уровне.
• Поддержка промышленных протоколов: EtherNet/IP и Modbus/TCP, что гарантирует совместимость с широким спектром промышленного оборудования.
• Протоколы управления: IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control, обеспечивающие гибкость в управлении и мониторинге сети.
• Протоколы фильтрации: 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2, GMRP, позволяющие эффективно управлять трафиком и повышать безопасность сети.
• Протоколы резервирования: STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation, обеспечивающие высокую доступность и отказоустойчивость сети.
• Протоколы безопасности: RADIUS, TACACS+, SSL, SSH, Broadcast Storm Protection, Port Lock, повышающие уровень защиты данных и устройств.
• Протоколы синхронизации времени: SNTP, NTP Server/Client, обеспечивающие точную синхронизацию времени в сети.
• Управление потоками: IEEE 802.3x flow control, back pressure flow control, способствующие оптимизации передачи данных.
• Таблица MAC-адресов: 8000, обеспечивающая эффективную адресацию в сети.
• Размер буфера пакетов: 1 Мбит, способствующий буферизации данных и снижению потерь пакетов.
• Функции VLAN и IGMP: Максимальное количество VLAN – 64, диапазон VLAN ID – 1 ~ 4094, количество групп IGMP – 256, количество приоритизированных очередей – 4, что позволяет гибко управлять трафиком и приоритетами передачи данных.
• Устанавливаемые модули: Максимальное количество портов на устанавливаемых модулях – 16, количество модулей Fast Ethernet – 4 модуля серии CM-600, 4 порта на модуле, обеспечивая гибкость в конфигурации сети.
• Дискретный ввод: Количество каналов дискретного ввода – 1, напряжение лог. 1 – +13 ~ +30 В постоянного тока, напряжение лог. 0 – -30 ~ +3 В, максимальный ток – 8 мА, позволяя интегрировать устройство в системы мониторинга и управления.
• Релейный вывод: Количество каналов релейного вывода – 1, нагрузочная способность реле – 1 А при 24 В постоянного тока, обеспечивая возможность сигнализации о состоянии устройства.
• Управление устройством: Интерфейс управления – консоль RS-232, разъем консольного порта – RJ45, MIB-базы – MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9, DIP-переключатели – Turbo Ring, Master, Coupler, Reserve, что упрощает настройку и управление устройством.
• Требования к электропитанию: Рабочее напряжение – 12/24/48 В постоянного тока, потребление тока – 0.25 А при 24 В, возможность подключения резервного источника электропитания – есть, разъем электропитания – клемма, защита от неверной полярности – есть, обеспечивая надежную работу устройства в различных условиях.
• Условия эксплуатации: Рабочая температура – -40 ~ +75 °C, температура хранения – -40 ~ +85 °C, рабочая влажность – 5 ~ 95%, защита от пыли и влаги – IP30, защита по току – есть, что позволяет использовать устройство в различных промышленных средах.
• Размеры и монтаж: Габаритные размеры – 185 x 151 x 157 мм, монтаж – на DIN-рейку, настольный/настенный (опционально), материал корпуса – металл, обеспечивая удобство установки и эксплуатации.
• Электромагнитная совместимость (EMC): EN 55022 Class A, FCC Part 15 Subpart B Class A, EN 61000-6-4 (Industrial), что гарантирует соответствие современным стандартам электромагнитной совместимости.
• Среднее время наработки на отказ (MTBF): 546937 часов, что свидетельствует о высокой надежности устройства.

Шасси коммутатора MOXA EDS-616 идеально подходит для применения в промышленных сетях, где требуется высокая плотность портов, гибкость в конфигурации и надежность. Оно может быть использовано в различных отраслях, включая производство, транспорт, энергетику и другие, где необходима эффективная и безопасная передача данных. Благодаря поддержке широкого спектра протоколов и функций управления, EDS-616 обеспечивает интеграцию с различным промышленным оборудованием и системами управления, способствуя созданию устойчивых и высокопроизводительных сетевых инфраструктур.

Основные характеристики:
