Артикул:
EDS-516A-MM-SC
Характеристики
Полное наименование:
—
Коммутатор EDS-516A-MM-SC Ethernet switch 14 10/100 BaseTx, 2 100 BaseFx multi mode, SC
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

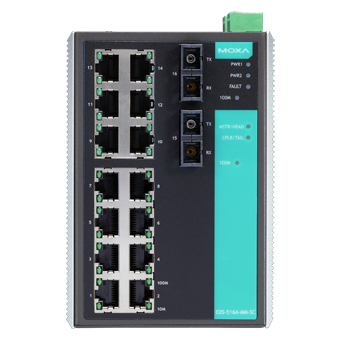

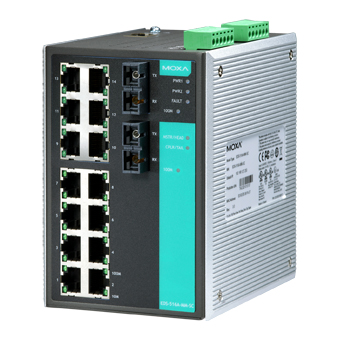

Коммутатор MOXA EDS-516A-MM-SC представляет собой управляемое устройство уровня 2 (L2) с 16 портами, из которых 14 предназначены для подключения по стандарту 10/100BaseTX через разъемы RJ-45, а 2 — для оптоволоконных соединений 100BaseFX с разъемами SC. Это решение обеспечивает гибкость в построении сетевой инфраструктуры, позволяя интегрировать как медные, так и оптоволоконные соединения в одной системе.
Ключевыми техническими особенностями коммутатора являются:
- Поддержка промышленных протоколов: EtherNet/IP и Modbus TCP, что обеспечивает совместимость с широким спектром промышленного оборудования.
- Функции резервирования: STP, RSTP, MSTP, Turbo Ring и Turbo Chain, обеспечивающие высокую доступность сети и быстрое восстановление после сбоев.
- Безопасность: Поддержка протоколов HTTPS, SSH, RADIUS, TACACS+ и SSL для защиты данных и управления доступом.
- Управление: Возможность настройки через консольный порт RS-232, DIP-переключатели, веб-консоль и интерфейс командной строки (CLI), что обеспечивает гибкость в выборе метода конфигурации.
- Дополнительные функции: Поддержка Port Mirror, Port Lock, Rate Limit, Loop Protection, защита от широковещательного шторма, Link Aggregation, Port-Based VLAN, автоматическое оповещение об обрыве электропитания и связи по порту, Flow Control и Back pressure flow control.
Области применения коммутатора EDS-516A-MM-SC включают:
- Промышленные сети: Интеграция с промышленным оборудованием, поддерживающим EtherNet/IP и Modbus TCP, для обеспечения надежной и безопасной передачи данных.
- Системы автоматизации: Использование в качестве центрального элемента для подключения различных устройств в системах автоматизации, требующих высокой доступности и быстрого восстановления после сбоев.
- Инфраструктура зданий: Построение надежных и безопасных сетей для управления системами освещения, отопления, вентиляции и кондиционирования воздуха.
Преимущества коммутатора EDS-516A-MM-SC включают:
- Гибкость подключения: Возможность использования как медных, так и оптоволоконных соединений для удовлетворения различных требований к сети.
- Высокая надежность: Функции резервирования и защиты от сбоев обеспечивают бесперебойную работу сети в критически важных приложениях.
- Удобство управления: Многообразие методов настройки и управления позволяет адаптировать устройство под конкретные потребности пользователя.
- Совместимость: Поддержка промышленных протоколов и стандартов IEEE обеспечивает интеграцию с широким спектром оборудования и систем.
Коммутатор MOXA EDS-516A-MM-SC является надежным и гибким решением для построения промышленных сетей, обеспечивая высокую доступность, безопасность и совместимость с различным оборудованием.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 1.59 |
| Габаритные размеры, мм | 94 x 135 x 143 |
| Максимальный ток, мА | 8 |
| Общее количество портов | 16 |
| Витая пара (разъем RJ45) | 14 |
| Многомодовое оптоволокно (разъем SC) | 2 |
| Количество каналов релейного вывода | 2 |
| Светодиодные индикаторы | PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, 10/100M |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/EDS-516A.htm |
| Таблица MAC-адресов | 8000 |
| Размер буфера пакетов | 2 Мбита |
| Потребление тока | 0.44 А при 24 В |
| Допустимые потери в канале связи, дБм | 12 |
| Насыщение приемника, дБм | -6 |
| Мощность оптического передатчика, дБм | -20 |
| Чувствительность оптического приемника, дБм | -32 |
| MIB-базы | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| DIP-переключатели | Turbo Ring, Master, Coupler |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP |
| Среднее время наработки на отказ (MTBF), часов | 247000 |
| Промышленные протоколы | EtherNet/IP, Modbus/TCP |
| Протоколы управления | IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control |
| Протоколы фильтрации | 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2, GMRP |
| Протоколы резервирования | STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation |
| Протоколы безопасности | RADIUS, TACACS+, SSL, SSH, Port Lock, Broadcast Storm Protection |
| Протоколы синхронизации времени | SNTP, NTP Server/Client |
| Количество каналов дискретного ввода | 2 |
| Напряжение лог. 0 | -30 ~ +3 В |
| Напряжение лог. 1 | +13 ~ +30 В пост. |
| Уровень коммутатора | L2 |
| Тип разъема для "витой пары" | RJ45 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Взрывобезопасность | ATEX Zone 2 Ex nA nC IIC T4 Gc |
| Безопасность | CSA C22.2 No. 60950-1 EN 60950-1 UL508 UL60950-1 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Применение в морских системах | DNV GL |
| Вибрации | IEC 60068-2-6 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Автоматическое оповещение об обрыве связи по порту | При помощи реле, по E-Mail, по SNMP |
| Автоматическое оповещение об обрыве электропитания | При помощи реле, по E-Mail, по SNMP |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control |
| Защита от неверной полярности | Есть |
| Возможность подключения резервного источника электропитания | Есть |
| Рабочее напряжение | 24 В пост. (12 ~ 45 В пост.) |
| Разъем электропитания | Клемма |
| Рабочая влажность, % | 5 ~ 95 |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -40 ~ +85 |
| Диапазон VLAN ID | 1 ~ 4094 |
| Количество групп IGMP | 256 |
| Максимальное количество VLAN | 64 |
| Дальность передачи по оптоволокну | до 4 км |
| Тип оптоволоконного кабеля | 50/125 мкм, 62.5/125 мкм |
| Длина волны по оптоволокну, нм | 1300 |
| Защита от пыли и влаги | IP30 |
| Защита по току | Есть |
| Разъем консольного порта RS-232 | RJ45 |
| Интерфейс управления | Консоль RS-232 |
| Наличие оптических портов | Есть |
| Разъем оптического порта | SC |
| Тип устройства | Коммутатор |
| Тип оптики | Многомодовая |
| Функции резервирования сети | Turbo Ring Turbo Chain STP RSTP Link Aggregation MSTP |
| Серия устройства | EDS-500 |
