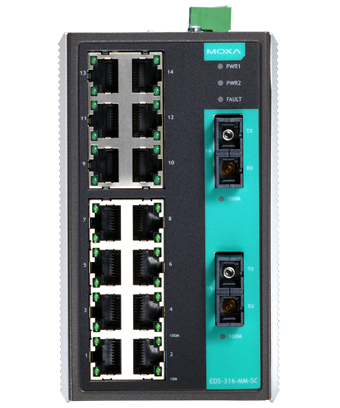

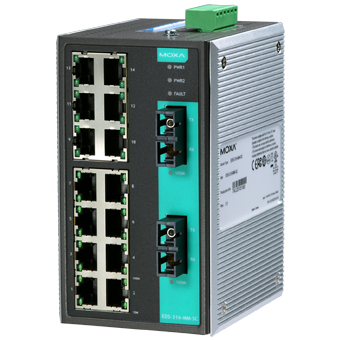

Коммутатор MOXA EDS-316-MM-SC представляет собой промышленное устройство уровня 2 (L2) с 16 портами, предназначенное для обеспечения надежной и эффективной передачи данных в промышленных Ethernet-сетях. Из 16 портов 14 оснащены разъемами RJ45 для подключения кабелей витой пары, поддерживающих скорости 10/100 Мбит/с, а 2 порта оборудованы разъемами SC для подключения многомодового оптоволокна с поддержкой скорости 100 Мбит/с. Это позволяет гибко интегрировать коммутатор в различные сетевые инфраструктуры, обеспечивая как проводное, так и оптоволоконное соединение.
Ключевыми техническими особенностями модели EDS-316-MM-SC являются:
- Поддержка стандартов IEEE 802.3, IEEE 802.3u и IEEE 802.3x для обеспечения совместимости с широким спектром сетевых устройств и протоколов.
- Таблица MAC-адресов на 4000 записей, что обеспечивает эффективное управление адресами в крупных сетевых сегментах.
- Буфер пакетов размером 1,25 Мбит для сглаживания пиковых нагрузок и обеспечения стабильной передачи данных.
- Релейный выход для сигнализации об обрыве связи по порту и об обрыве электропитания, что позволяет оперативно реагировать на сбои в работе сети.
- Защита от широковещательных штормов, предотвращающая перегрузку сети из-за избыточного широковещательного трафика.
- Автосогласование скорости и режима передачи (Auto MDI/MDI-X), упрощающее процесс подключения и настройки устройства.
- Рабочий диапазон температур от -10 до +60°C, что делает коммутатор подходящим для эксплуатации в различных климатических условиях.
- Питание от 12/24/48 В постоянного тока с возможностью подключения резервного источника питания, обеспечивая бесперебойную работу в случае сбоев основного источника.
- Металлический корпус с защитой IP30 и возможность монтажа на DIN-рейку или настенно/настольно, что обеспечивает гибкость в установке и эксплуатации устройства.
Коммутатор MOXA EDS-316-MM-SC идеально подходит для применения в промышленных автоматизированных системах, где требуется надежная и быстрая передача данных. Он может быть использован для подключения различных устройств, таких как контроллеры, датчики, камеры видеонаблюдения и другие компоненты системы автоматизации. Благодаря наличию оптоволоконных портов, устройство обеспечивает возможность организации высокоскоростных соединений на большие расстояния, что особенно актуально для распределенных объектов или предприятий с разветвленной сетью.
Среди преимуществ модели EDS-316-MM-SC стоит отметить:
- Высокую надежность благодаря промышленному исполнению и соответствию международным стандартам безопасности и электромагнитной совместимости.
- Гибкость в установке благодаря различным вариантам монтажа и поддержке различных типов питания.
- Простоту в эксплуатации благодаря функции автосогласования и интуитивно понятным методам настройки.
- Долговечность обеспеченную качественными компонентами и защитой от внешних воздействий.
Совместимость с другими устройствами и системами гарантирует легкую интеграцию коммутатора MOXA EDS-316-MM-SC в существующие сетевые инфраструктуры, обеспечивая их расширение и модернизацию без значительных дополнительных затрат. Это делает его оптимальным выбором для предприятий, стремящихся повысить эффективность и надежность своих промышленных сетей.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 1.14 |
| Габаритные размеры, мм | 81 x 135 x 105 |
| Общее количество портов | 16 |
| Витая пара (разъем RJ45) | 14 |
| Многомодовое оптоволокно (разъем SC) | 2 |
| Количество каналов релейного вывода | 1 |
| Светодиодные индикаторы | PWR1, PWR2, FAULT, 10/100M, 100M |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/EDS-316.htm |
| Таблица MAC-адресов | 4000 |
| Размер буфера пакетов | 1.25 Мбит |
| Чувствительность оптического приемника, дБм | -32 |
| Мощность оптического передатчика, дБм | -20 |
| Допустимые потери в канале связи, дБм | 12 |
| Насыщение приемника, дБм | -6 |
| DIP-переключатели | Выбор порта для сигнализации об обрыве, защита от широковещательного шторма (вкл/выкл) |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control |
| Среднее время наработки на отказ (MTBF), часов | 257000 |
| Потребление тока | 0.4 А при 24 В |
| Уровень коммутатора | L2 |
| Тип разъема для "витой пары" | RJ45 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Безопасность | CSA C22.2 No. 60950-1 EN 60950-1 UL508 UL60950-1 |
| Взрывобезопасность | ATEX Zone 2 Ex nA nC IIC T4 Gc UL/cUL Class 1 Division 2 |
| Удары | IEC 60068-2-27 |
| Вибрации | IEC 60068-2-6 |
| Применение в морских системах | DNV GL |
| Свободное падение | IEC 60068-2-32 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Автоматическое оповещение об обрыве связи по порту | При помощи реле |
| Автоматическое оповещение об обрыве электропитания | При помощи реле |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control |
| Возможность подключения резервного источника электропитания | Есть |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 12/24/48 В пост. (9.6 ~ 60 В пост.) |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Дальность передачи по оптоволокну | до 4 км |
| Длина волны по оптоволокну, нм | 1300 |
| Тип оптоволоконного кабеля | 50/125 мкм, 62.5/125 мкм |
| Защита от пыли и влаги | IP30 |
| Защита по току | 2.5 А |
| Наличие оптических портов | Есть |
| Разъем оптического порта | SC |
| Тип устройства | Коммутатор |
| Тип оптики | Многомодовая |
| Серия устройства | EDS-300 |
