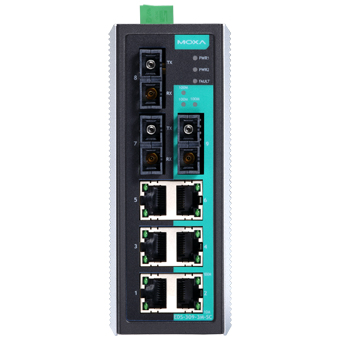

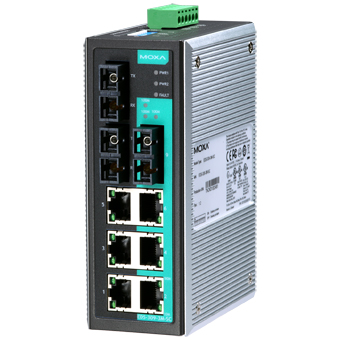

Коммутатор MOXA EDS-309-3M-SC-T представляет собой промышленное устройство уровня 2 (L2) с 9 портами, предназначенное для обеспечения надежной и эффективной передачи данных в сложных условиях эксплуатации. Изделие оснащено шестью портами 10/100BaseTX с разъемами RJ45 и тремя портами 100BaseFX с разъемами SC для подключения к многомодовому оптоволокну. Это сочетание позволяет гибко интегрировать коммутатор в различные сетевые инфраструктуры, обеспечивая высокоскоростную передачу данных на расстояниях до 5 км при использовании кабеля 50/125 мкм.
Ключевыми техническими особенностями модели EDS-309-3M-SC-T являются:
- Управление потоками данных: поддержка IEEE 802.3x и управления потоком с обратным давлением, что способствует оптимизации сетевого трафика и предотвращению потерь данных.
- Релейный вывод: наличие одного релейного канала с максимальной нагрузочной способностью 1 А при 24 В, обеспечивающего автоматическое оповещение об обрыве электропитания или связи по порту.
- Индикация состояния: светодиодные индикаторы PWR1, PWR2, FAULT, 10/100M и 100M, информирующие о текущем состоянии устройства и его портов.
- Электропитание: поддержка входного напряжения от 9,6 до 60 В постоянного тока с возможностью подключения резервного источника питания, что повышает надежность работы в критических приложениях.
- Условия эксплуатации: широкий диапазон рабочих температур от -40 до +75 °C и защита от пыли и влаги по стандарту IP30, что делает устройство пригодным для использования в различных промышленных средах.
Коммутатор EDS-309-3M-SC-T находит применение в различных отраслях промышленности, включая автоматизацию, транспорт, энергетику и системы видеонаблюдения. Его способность работать в экстремальных температурных условиях и обеспечивать надежную связь на значительных расстояниях делает его идеальным выбором для построения устойчивых и высокоскоростных сетевых инфраструктур в промышленных предприятиях.
Среди преимуществ модели EDS-309-3M-SC-T можно отметить:
- Гибкость подключения: возможность интеграции как в проводные, так и в оптоволоконные сети, обеспечивая совместимость с различными типами кабелей и разъемов.
- Надежность: высокая степень защиты от внешних воздействий и возможность работы в сложных климатических условиях, что снижает риски сбоев и повышает общую эффективность системы.
- Простота монтажа: поддержка различных вариантов установки, включая монтаж на DIN-рейку и настольный/настенный монтаж, что упрощает процесс интеграции в существующую инфраструктуру.
Совместимость с основными стандартами IEEE, такими как 802.3 для 10BaseT, 802.3u для 100BaseT(X) и 100BaseFX, а также 802.3x для управления потоком, обеспечивает легкую интеграцию устройства в существующие сети и гарантирует его эффективную работу в различных сетевых средах.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.79 |
| Габаритные размеры, мм | 54 x 135 x 105 |
| Общее количество портов | 9 |
| Витая пара (разъем RJ45) | 6 |
| Многомодовое оптоволокно (разъем SC) | 3 |
| Количество каналов релейного вывода | 1 |
| Светодиодные индикаторы | PWR1, PWR2, FAULT, 10/100M, 100M |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/EDS-309.htm |
| Таблица MAC-адресов | 1000 |
| Размер буфера пакетов | 512 Кбит |
| Потребление тока | 0.26 А при 24 В |
| Чувствительность оптического приемника, дБм | -32 |
| Мощность оптического передатчика, дБм | -20 |
| Допустимые потери в канале связи, дБм | 12 |
| Насыщение приемника, дБм | -6 |
| DIP-переключатели | Выбор порта для сигнализации об обрыве |
| Среднее время наработки на отказ (MTBF), часов | 396000 |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control |
| Уровень коммутатора | L2 |
| Тип разъема для "витой пары" | RJ45 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Безопасность | CSA C22.2 No. 60950-1 EN 60950-1 UL508 UL60950-1 |
| Взрывобезопасность | ATEX Zone 2 Ex nA nC IIC T4 Gc UL/cUL Class 1 Division 2 |
| Удары | IEC 60068-2-27 |
| Вибрации | IEC 60068-2-6 |
| Применение в морских системах | DNV GL |
| Свободное падение | IEC 60068-2-32 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Автоматическое оповещение об обрыве связи по порту | При помощи реле |
| Автоматическое оповещение об обрыве электропитания | При помощи реле |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control |
| Возможность подключения резервного источника электропитания | Есть |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 12/24/48 В пост. (9.6 ~ 60 В пост.) |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая влажность, % | 5 ~ 95 |
| Дальность передачи по оптоволокну | до 4 км |
| Длина волны по оптоволокну, нм | 1300 |
| Тип оптоволоконного кабеля | 50/125 мкм, 62.5/125 мкм |
| Защита от пыли и влаги | IP30 |
| Защита по току | 1.6 А |
| Наличие оптических портов | Есть |
| Разъем оптического порта | SC |
| Тип устройства | Коммутатор |
| Тип оптики | Многомодовая |
| Серия устройства | EDS-300 |
