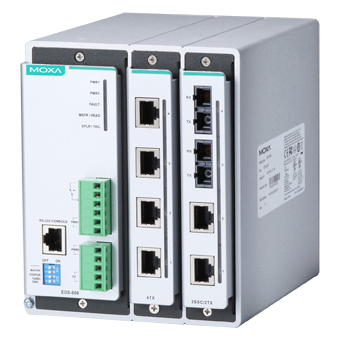

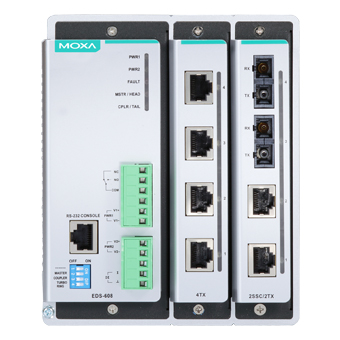

Шасси коммутатора MOXA EDS-608 предназначено для построения надежных и гибких промышленных Ethernet-сетей. С двумя слотами для модулей расширения серии CM-600, оно обеспечивает возможность установки до 8 портов Fast Ethernet (10/100BaseTX и/или 100BaseFX), что позволяет адаптировать конфигурацию под конкретные требования сети.
Коммутатор функционирует на уровне 2 модели OSI и поддерживает ключевые стандарты IEEE, включая 802.3 для 10BaseT, 802.3u для 100BaseT(X) и 100BaseFX, 802.3ab для 1000BaseT(X), 802.3z для 1000BaseX, 802.3x для управления потоком, 802.1D-2004 для Spanning Tree Protocol, 802.1w для Rapid STP, 802.1s для Multiple Spanning Tree Protocol, 802.1Q для VLAN Tagging, 802.1p для Class of Service, 802.1X для аутентификации и 802.3ad для Port Trunk с LACP.
Для обеспечения надежности и отказоустойчивости сети, EDS-608 поддерживает протоколы резервирования, такие как STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain и Link Aggregation. Функции безопасности включают RADIUS, TACACS+, SSL, SSH, защиту от широковещательных штормов и Port Lock. Для синхронизации времени доступны SNTP, NTP Server/Client и IEEE 1588v2 PTP.
Устройство оснащено 8 портами Ethernet с автоматическим определением скорости 10/100/1000BaseT(X) и поддерживает дуплексный режим F/H, а также автоматическое подключение DI/MDI-X. Дополнительные модули 100/1000Base SFP могут быть установлены для расширения функциональности. Консольный порт RS-232 (10-контактный RJ45) обеспечивает удобное управление и настройку устройства.
Для мониторинга состояния системы предусмотрены светодиодные индикаторы, отображающие состояние питания, неисправности, мастер-устройства, сопряжения, групп G1-G3, а также индикаторы для каждого порта. Контакт сигнализации включает два релейных выхода с токовой нагрузкой 1 А при 24 В постоянного тока. Цифровой вход с двумя каналами позволяет отслеживать состояние «1» при напряжении от +13 до +30 В и «0» при напряжении от -30 до +3 В, с максимальным входным током 8 мА.
Коммутатор MOXA EDS-608 обеспечивает гибкость и надежность при построении промышленных Ethernet-сетей, предлагая расширяемость, высокую производительность и широкий спектр функций для удовлетворения потребностей различных отраслей промышленности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 2.08 |
| Габаритные размеры, мм | 125 x 151 x 157 |
| Максимальный ток, мА | 8 |
| Общее количество портов | 8 |
| Количество каналов релейного вывода | 1 |
| Таблица MAC-адресов | 8000 |
| Размер буфера пакетов | 1 Мбит |
| Количество модулей Fast Ethernet | 2 модуля серии CM-600, 4 порта на модуле |
| Макс. количество портов на устанавливаемых модулях | 8 |
| Количество приоритизированных очередей | 4 |
| MIB-базы | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| DIP-переключатели | Turbo Ring, Master, Coupler, Reserve |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP |
| Потребление тока | 0.16 А при 24 В |
| Среднее время наработки на отказ (MTBF), часов | 596219 |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-network-infrastructure/ethernet-switches/layer-2-managed-switches/eds-608-series |
| Промышленные протоколы | EtherNet/IP, Modbus/TCP |
| Протоколы управления | IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control |
| Протоколы фильтрации | 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2, GMRP |
| Протоколы резервирования | STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation |
| Протоколы безопасности | RADIUS, TACACS+, SSL, SSH, Broadcast Storm Protection, Port Lock |
| Протоколы синхронизации времени | SNTP, NTP Server/Client |
| Напряжение лог. 0 | -30 ~ +3 В |
| Количество каналов дискретного ввода | 1 |
| Напряжение лог. 1 | +13 ~ +30 В пост. |
| Уровень коммутатора | L2 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Удары | IEC 60068-2-27 |
| Применение в морских системах | ABS DNV GL LR NK |
| Применение на транспорте | EN 50121-4 NEMA TS2 |
| Свободное падение | IEC 60068-2-32 |
| Безопасность | EN 60950-1 UL508 UL60950-1 |
| Взрывобезопасность | ATEX Zone 2 Ex nA nC IIC T4 Gc UL/cUL Class 1 Division 2 |
| Вибрации | IEC 60068-2-6 |
| Электромагнитная совместимость (EMC) | EN 55032/24 EN 61000-6-2 EN 61000-6-4 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A EN 61000-6-4 (Industrial) |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control |
| Возможность подключения резервного источника электропитания | Есть |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 12/24/48 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 95 |
| Рабочая температура, °C | 0 ~ +60 |
| Количество групп IGMP | 256 |
| Максимальное количество VLAN | 64 |
| Диапазон VLAN ID | 1 ~ 4094 |
| Защита по току | Есть |
| Защита от пыли и влаги | IP30 |
| Разъем консольного порта RS-232 | RJ45 |
| Интерфейс управления | Консоль RS-232 |
| Тип устройства | Шасси коммутатора |
| Серия устройства | EDS-600 |
