Артикул:
EDS-518A-MM-ST
Характеристики
Полное наименование:
—

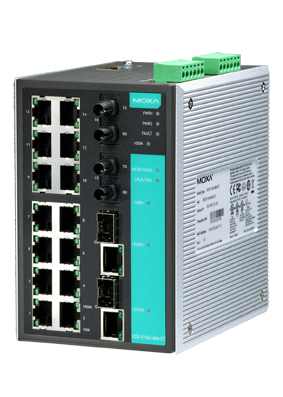

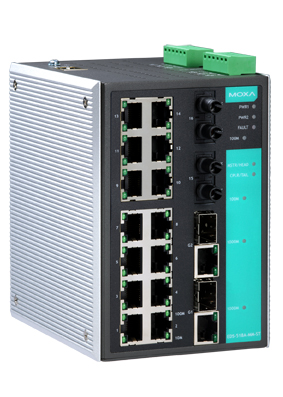

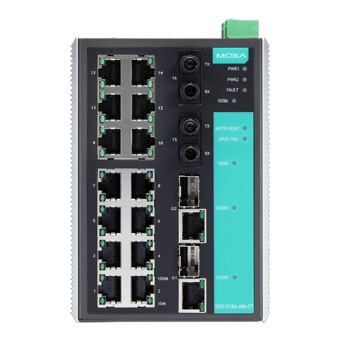

Коммутатор EDS-518A-MM-ST Ethernet switch 16 10/100 BaseTx, 2 100 BaseFx multi mode, ST
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Коммутатор MOXA EDS-518A-MM-ST представляет собой управляемое устройство уровня L2, предназначенное для обеспечения надежной и эффективной передачи данных в промышленных Ethernet-сетях. Он оснащен 18 портами, включая 14 портов 10/100BaseTX (RJ45), 2 комбинированных порта Gigabit Ethernet (RJ45 или SFP) и 2 порта 100BaseFX с разъемами ST для подключения многомодового оптоволокна.
Ключевыми техническими особенностями коммутатора являются:
- Поддержка протоколов резервирования: STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain и Link Aggregation, обеспечивающие высокую доступность сети.
- Функции управления потоком: IEEE 802.3x flow control и back pressure flow control для предотвращения потери данных при перегрузке сети.
- Поддержка VLAN: Port-Based VLAN и IEEE 802.1Q для сегментации сети и повышения безопасности.
- Протоколы управления: IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, Telnet, Syslog, SNMP inform, Flow Control, Backpressure flow control.
- Поддержка промышленных протоколов: EtherNet/IP и Modbus/TCP для интеграции с промышленными системами управления.
- Количество приоритизированных очередей: 4, что позволяет эффективно управлять трафиком с различными требованиями к задержке.
- Среднее время наработки на отказ (MTBF): 240 000 часов, свидетельствующее о высокой надежности устройства.
- Размеры буфера пакетов: 1 Мбит, обеспечивающий эффективную обработку данных при пиковых нагрузках.
- Допустимые потери в канале связи: до 12 дБм, что позволяет использовать коммутатор в различных условиях передачи.
- Мощность оптического передатчика: -20 дБм, обеспечивающая стабильную работу на расстояниях до 4 км по многомодовому оптоволокну.
- Чувствительность оптического приемника: -32 дБм, что гарантирует надежный прием сигнала при низких уровнях мощности.
Области применения коммутатора EDS-518A-MM-ST включают:
- Промышленные предприятия: для организации надежных и высокоскоростных сетей передачи данных между различными производственными подразделениями.
- Энергетический сектор: для обеспечения связи между оборудованием на подстанциях и центральными системами управления.
- Транспортная инфраструктура: для организации сетей мониторинга и управления на объектах транспортной инфраструктуры, таких как железнодорожные станции и аэропорты.
- Системы видеонаблюдения: для передачи видеопотока с камер наблюдения на центральные серверы обработки данных.
- Умные здания: для интеграции различных систем управления, включая освещение, отопление и безопасность, в единую сеть.
Преимущества использования коммутатора EDS-518A-MM-ST включают:
- Гибкость подключения: наличие комбинированных портов Gigabit Ethernet и оптоволоконных портов позволяет интегрировать устройство в различные сетевые топологии.
- Высокая надежность: поддержка протоколов резервирования и управление потоком обеспечивают бесперебойную работу сети даже в условиях перегрузки или отказа отдельных компонентов.
- Интеграция с промышленными системами: поддержка EtherNet/IP и Modbus/TCP позволяет легко интегрировать коммутатор в существующие системы управления и мониторинга.
- Устойчивость к внешним воздействиям: соответствие международным стандартам безопасности и электромагнитной совместимости гарантирует надежную работу устройства в различных эксплуатационных условиях.
Коммутатор MOXA EDS-518A-MM-ST является надежным и высокопроизводительным решением для организации промышленных Ethernet-сетей, обеспечивая гибкость подключения, высокую надежность и интеграцию с промышленными системами управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 1.63 |
| Габаритные размеры, мм | 94 x 135 x 143 |
| Максимальный ток, мА | 8 |
| Общее количество портов | 18 |
| Витая пара (разъем RJ45) | 14 |
| Многомодовое оптоволокно (разъем ST) | 2 |
| Комбинированные разъемы (витая пара + SFP) | 2 |
| Количество каналов релейного вывода | 2 |
| Светодиодные индикаторы | PWR1, PWR2, FAULT, 10/100M, 100M, MSTR/HEAD, CPLR/TAIL |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/EDS-518A.htm |
| Таблица MAC-адресов | 8000 |
| Размер буфера пакетов | 1 Мбит |
| Потребление тока | 0.52 А при 24 В |
| Количество приоритизированных очередей | 4 |
| Допустимые потери в канале связи, дБм | 12 |
| Насыщение приемника, дБм | -6 |
| Мощность оптического передатчика, дБм | -20 |
| Чувствительность оптического приемника, дБм | -32 |
| MIB-базы | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP |
| Среднее время наработки на отказ (MTBF), часов | 240000 |
| Промышленные протоколы | EtherNet/IP, Modbus/TCP |
| Протоколы управления | IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, Telnet, Syslog, SNMP inform, Flow Control, Backpressure flow control |
| Протоколы фильтрации | 802.1Q, Port-Based VLAN, GVRP, IGMP v1/v2, GMRP |
| Протоколы резервирования | STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation |
| Протоколы синхронизации времени | SNTP, NTP Server/Client |
| Количество каналов дискретного ввода | 2 |
| Напряжение лог. 0 | -30 ~ +3 В |
| Напряжение лог. 1 | +13 ~ +30 В пост. |
| Уровень коммутатора | L2 |
| Тип разъема для "витой пары" | RJ45 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Взрывобезопасность | ATEX Zone 2 Ex nA nC IIC T4 Gc UL/cUL Class 1 Division 2 |
| Безопасность | CSA C22.2 No. 60950-1 EN 60950-1 UL508 UL60950-1 |
| Электромагнитная совместимость (EMC) | EN 55032 Class A |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Применение в морских системах | DNV GL NK |
| Вибрации | IEC 60068-2-6 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Автоматическое оповещение об обрыве связи по порту | При помощи реле, по E-Mail, по SNMP |
| Автоматическое оповещение об обрыве электропитания | При помощи реле, по E-Mail, по SNMP |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control |
| Защита от неверной полярности | Есть |
| Возможность подключения резервного источника электропитания | Есть |
| Рабочее напряжение | 24 В пост. (12 ~ 45 В пост.) |
| Разъем электропитания | Клемма |
| Рабочая влажность, % | 5 ~ 95 |
| Рабочая температура, °C | 0 ~ +60 |
| Температура хранения, °C | -40 ~ +85 |
| Диапазон VLAN ID | 1 ~ 4094 |
| Количество групп IGMP | 256 |
| Максимальное количество VLAN | 64 |
| Дальность передачи по оптоволокну | до 4 км |
| Тип оптоволоконного кабеля | 50/125 мкм, 62.5/125 мкм |
| Длина волны по оптоволокну, нм | 1300 |
| Защита от пыли и влаги | IP30 |
| Защита по току | Есть |
| Разъем консольного порта RS-232 | RJ45 |
| Интерфейс управления | Консоль RS-232 |
| Наличие оптических портов | Есть |
| Количество портов Gigabit Ethernet | 2 |
| Разъем оптического порта | ST |
| Тип устройства | Коммутатор |
| Тип оптики | Многомодовая |
| Функции резервирования сети | Turbo Ring Turbo Chain STP RSTP Link Aggregation MSTP |
| Серия устройства | EDS-500 |
