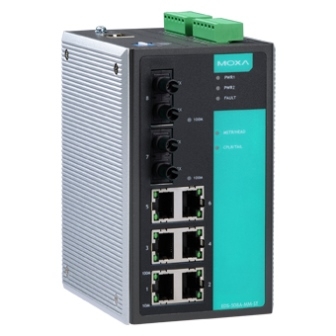

Коммутатор MOXA EDS-508A-MM-ST-T представляет собой управляемое устройство уровня 2 (L2) с 8 портами, предназначенное для обеспечения надежной и эффективной передачи данных в промышленных сетях. Из 8 портов 6 оснащены разъемами RJ45 для подключения кабелей витой пары, поддерживающих скорости 10/100 Мбит/с, а 2 порта оснащены разъемами ST для подключения многомодового оптоволокна, обеспечивая скорость 100 Мбит/с. Это позволяет гибко интегрировать коммутатор в различные сетевые инфраструктуры, обеспечивая высокоскоростную передачу данных на значительные расстояния.
Ключевыми техническими особенностями модели EDS-508A-MM-ST-T являются:
- Поддержка промышленных протоколов: EtherNet/IP и Modbus/TCP, что обеспечивает совместимость с широким спектром промышленного оборудования и систем автоматизации.
- Функции управления и мониторинга: поддержка протоколов SNMP v1/v2c/v3, LLDP, Port Mirror, RMON, а также возможность работы с протоколами синхронизации времени SNTP и NTP, что позволяет эффективно управлять и контролировать состояние сети.
- Резервирование и отказоустойчивость: поддержка протоколов STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain и Link Aggregation, обеспечивающих высокую доступность и надежность сети.
- Управление качеством обслуживания (QoS): поддержка IEEE 802.1p и TOS/DiffServ для приоритизации трафика, что критично для приложений, чувствительных к задержкам.
- Функции безопасности: поддержка 802.1X для аутентификации, а также возможность блокировки портов на основе MAC-адресов для предотвращения несанкционированного доступа.
Коммутатор EDS-508A-MM-ST-T предназначен для использования в различных промышленных сферах, включая автоматизацию производственных процессов, системы видеонаблюдения, управление транспортными системами и другие области, где требуется надежная и быстрая передача данных. Его возможности по интеграции с промышленными протоколами и функциям управления качеством обслуживания делают его идеальным выбором для построения эффективных и безопасных сетевых инфраструктур.
Преимущества использования EDS-508A-MM-ST-T включают:
- Гибкость подключения: наличие как медных, так и оптоволоконных портов позволяет адаптировать устройство под различные требования сети.
- Высокая надежность: поддержка различных протоколов резервирования и отказоустойчивости обеспечивает бесперебойную работу сети.
- Управляемость: расширенные возможности мониторинга и управления позволяют оперативно реагировать на изменения в сети и поддерживать ее оптимальную работу.
- Безопасность: функции аутентификации и защиты от несанкционированного доступа повышают уровень безопасности сети.
Совместимость с промышленными протоколами и стандартами IEEE, а также наличие функций управления качеством обслуживания и безопасности делают EDS-508A-MM-ST-T надежным и эффективным решением для построения промышленных сетевых инфраструктур, соответствующих современным требованиям и стандартам.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 1.04 |
| Габаритные размеры, мм | 80 x 135 x 105 |
| Максимальный ток, мА | 8 |
| Общее количество портов | 8 |
| Витая пара (разъем RJ45) | 6 |
| Многомодовое оптоволокно (разъем ST) | 2 |
| Количество каналов релейного вывода | 2 |
| Светодиодные индикаторы | PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, 10/100M |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/EDS-508505A.htm |
| Таблица MAC-адресов | 8000 |
| Размер буфера пакетов | 1 Мбит |
| Количество приоритизированных очередей | 4 |
| Допустимые потери в канале связи, дБм | 12 |
| Насыщение приемника, дБм | -6 |
| Мощность оптического передатчика, дБм | -20 |
| Чувствительность оптического приемника, дБм | -32 |
| MIB-базы | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| DIP-переключатели | Turbo Ring, Master, Coupler, Reserve |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP |
| Среднее время наработки на отказ (MTBF), часов | 339000 |
| Потребление тока | 0.30 А при 24 В |
| Промышленные протоколы | EtherNet/IP, Modbus/TCP |
| Протоколы управления | IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control |
| Протоколы фильтрации | 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2, GMRP |
| Протоколы резервирования | STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation |
| Протоколы синхронизации времени | SNTP, NTP Server/Client |
| Количество каналов дискретного ввода | 2 |
| Напряжение лог. 0 | -30 ~ +3 В |
| Напряжение лог. 1 | +13 ~ +30 В пост. |
| Уровень коммутатора | L2 |
| Тип разъема для "витой пары" | RJ45 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Взрывобезопасность | ATEX Zone 2 Ex nA nC IIC T4 Gc UL/cUL Class 1 Division 2 |
| Безопасность | CSA C22.2 No. 60950-1 EN 60950-1 UL508 UL60950-1 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Применение в морских системах | DNV GL |
| Вибрации | IEC 60068-2-6 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Автоматическое оповещение об обрыве связи по порту | При помощи реле, по E-Mail, по SNMP |
| Автоматическое оповещение об обрыве электропитания | При помощи реле, по E-Mail, по SNMP |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control |
| Защита от неверной полярности | Есть |
| Возможность подключения резервного источника электропитания | Есть |
| Рабочее напряжение | 12/24/48 В пост. (9.6 ~ 60 В пост.) |
| Разъем электропитания | Клемма |
| Рабочая влажность, % | 5 ~ 95 |
| Рабочая температура, °C | -40 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Диапазон VLAN ID | 1 ~ 4094 |
| Количество групп IGMP | 256 |
| Максимальное количество VLAN | 64 |
| Дальность передачи по оптоволокну | до 4 км |
| Тип оптоволоконного кабеля | 50/125 мкм, 62.5/125 мкм |
| Длина волны по оптоволокну, нм | 1300 |
| Защита от пыли и влаги | IP30 |
| Защита по току | Есть |
| Разъем консольного порта RS-232 | RJ45 |
| Интерфейс управления | Консоль RS-232 |
| Наличие оптических портов | Есть |
| Разъем оптического порта | ST |
| Тип устройства | Коммутатор |
| Тип оптики | Многомодовая |
| Функции резервирования сети | Turbo Ring Turbo Chain STP RSTP Link Aggregation MSTP |
| Серия устройства | EDS-500 |
