Артикул:
EDS-4009-3SSC-LV
Характеристики
Полное наименование:
—

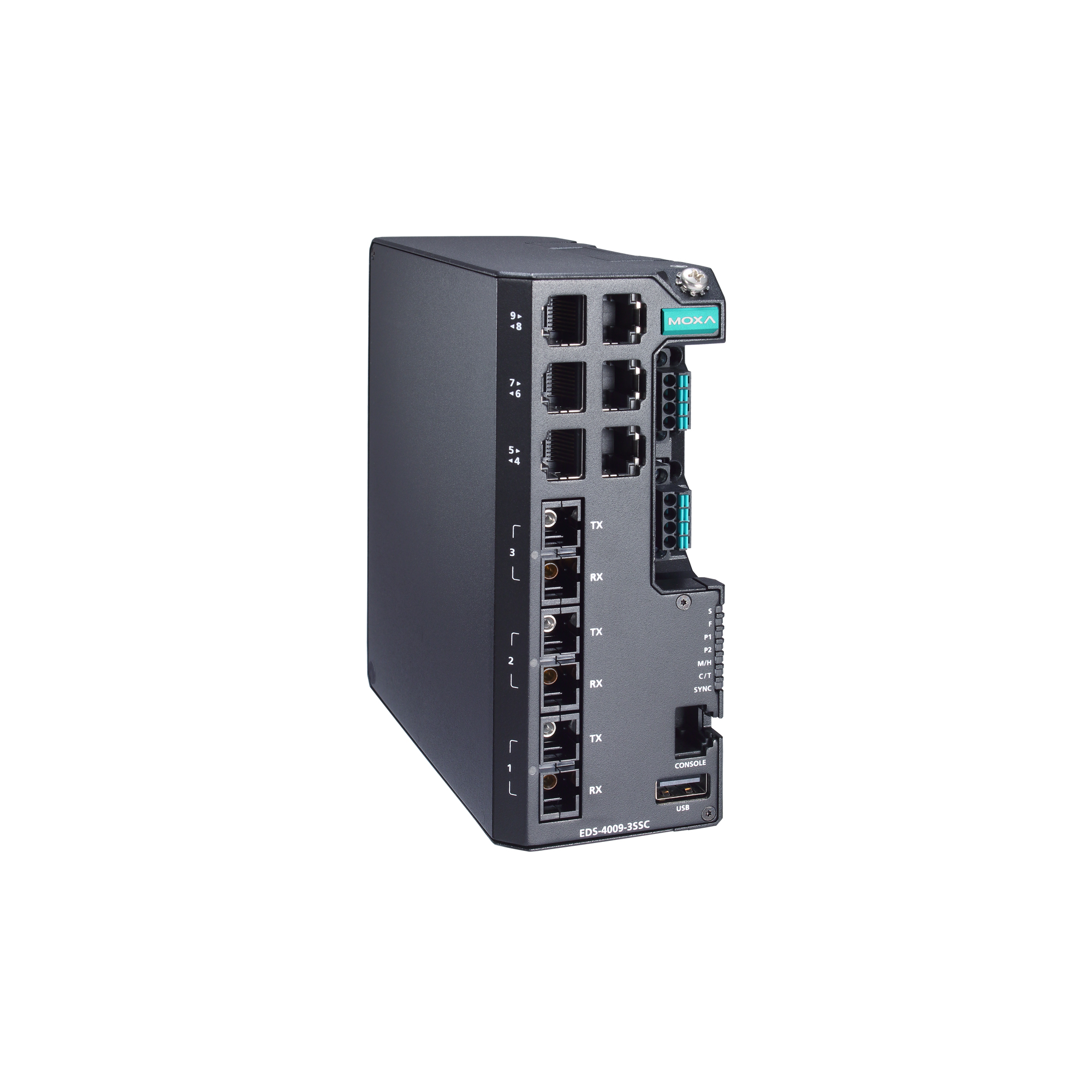

Коммутатор EDS-4009-3SSC-LV Managed Ethernet switch with 6 10/100BaseT(X) ports, 3 100BaseFX single-mode ports with SC connectors, dual power inputs 12/24/48 VDC, t: -10/60
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Коммутатор MOXA EDS-4009-3SSC-LV представляет собой управляемое устройство уровня 2 с 9 портами, предназначенное для обеспечения надежной и эффективной передачи данных в промышленных сетях. Изделие оснащено шестью портами 10/100BaseT(X) и тремя портами 100BaseFX с одномодовым оптоволокном (разъем SC), что обеспечивает гибкость в выборе типа подключения и дальности передачи.
Ключевые технические особенности включают:
- Размеры и вес: габариты 55 x 140 x 120 мм и масса 0,93 кг, что облегчает монтаж в ограниченных пространствах.
- Питание: поддержка входного напряжения 12/24/48 В постоянного тока, обеспечивая гибкость в выборе источника питания.
- Буфер пакетов: размер 1 Мбит, способствующий эффективной обработке данных и снижению потерь пакетов.
- Таблица MAC-адресов: поддержка до 16 000 адресов, что позволяет интегрировать в сеть большое количество устройств.
- Приоритизированные очереди: наличие 4 очередей для реализации Quality of Service (QoS) и обеспечения приоритетной передачи данных.
- Протоколы: поддержка широкого спектра протоколов, включая IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog, что обеспечивает совместимость с различными сетевыми приложениями.
- Стандарты IEEE: соответствие ключевым стандартам, включая IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X) и 100BaseFX, IEEE 802.3x для управления потоком, IEEE 802.3ad для агрегации каналов с LACP, IEEE 802.1Q для тегирования VLAN, IEEE 802.1D-2004 для протокола Spanning Tree, IEEE 802.1w для Rapid Spanning Tree, IEEE 802.1p для класса обслуживания и IEEE 802.1X для аутентификации.
- Сертификаты: соответствие стандартам промышленной кибербезопасности IEC 62443-4-1 и IEC 62443-4-2, а также стандартам безопасности UL 61010-2-201 и EN 62368-1 (LVD), что подтверждает высокую степень защиты устройства.
- Условия эксплуатации: рабочая температура от -10 до +60°C, температура хранения от -40 до +85°C, влажность от 5% до 95% (без конденсации), что позволяет использовать коммутатор в различных климатических условиях.
- Монтаж: возможность монтажа на DIN-рейку и настенный монтаж (с дополнительным комплектом), обеспечивая гибкость в установке устройства.
- Среднее время наработки на отказ (MTBF): 972 841 часов, что свидетельствует о высокой надежности устройства.
Области применения коммутатора EDS-4009-3SSC-LV включают:
- Промышленные сети: обеспечение надежной передачи данных в автоматизированных системах управления, SCADA-системах и других промышленных приложениях.
- Энергетический сектор: интеграция в системы управления на электрических подстанциях, соответствие стандартам IEC 61850-3 и IEEE 1613 Class 1.
- Транспортная инфраструктура: использование в системах управления дорожным движением, соответствие стандарту NEMA TS2.
- Системы безопасности: применение в видеонаблюдении и других системах безопасности, требующих надежной и быстрой передачи данных.
Преимущества коммутатора EDS-4009-3SSC-LV включают:
- Гибкость подключения: наличие как медных, так и оптоволоконных портов позволяет адаптировать устройство под различные требования сети.
- Высокая производительность: поддержка приоритизированных очередей и широкого спектра протоколов обеспечивает эффективную обработку и передачу данных.
- Надежность: соответствие международным стандартам безопасности и кибербезопасности, а также высокая степень защиты от внешних воздействий (IP40) гарантируют долговечность и стабильную работу устройства в сложных условиях.
- Универсальность монтажа: возможность различных вариантов установки (на DIN-рейку, настенный монтаж) упрощает интеграцию устройства в существующую инфраструктуру.
Коммутатор MOXA EDS-4009-3SSC-LV является надежным и высокопроизводительным решением для построения эффективных и безопасных промышленных сетей, обеспечивая гибкость, производительность и надежность в различных сферах применения.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.93 |
| Габаритные размеры, мм | 55 x 140 x 120 |
| Максимальный ток, мА | 8 |
| Общее количество портов | 9 |
| Одномодовое оптоволокно (разъем SC) | 3 |
| Количество каналов релейного вывода | 1 |
| Размер буфера пакетов | 1 Мбит |
| Таблица MAC-адресов | 16000 |
| Потребление тока | 12/48 В пост., 1.50/0.40 А или 24 В пост., 0.70 А |
| Количество приоритизированных очередей | 4 |
| Витая пара (разъем RJ45) | 6 |
| Светодиодные индикаторы | PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC |
| Протоколы | IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for flow control, IEEE 802.3ad for Port Trunk with LACP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid Spanning Tree Protocol, IEEE 802.1p for Class of Service, IEEE 802.1X for authentication |
| MIB-базы | P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9 |
| DIP-переключатели | Turbo Ring, Master, Coupler, Reserve |
| Сертификаты | Промышленная кибербезопасность: IEC 62443-4-1, IEC 62443-4-2 |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-network-infrastructure/ethernet-switches/layer-2-managed-switches/eds-4009-series |
| Среднее время наработки на отказ (MTBF), часов | 972841 |
| Протоколы управления | IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB |
| Протоколы фильтрации | GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier |
| Протоколы резервирования | STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation |
| Протоколы безопасности | Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy |
| Протоколы синхронизации времени | SNTP, NTP Server/Client, NTP Authentication |
| Количество каналов дискретного ввода | 1 |
| Напряжение лог. 0 | -30 ~ +3 В |
| Напряжение лог. 1 | +13 ~ +30 В пост. |
| Уровень коммутатора | L2 |
| Тип разъема для "витой пары" | RJ45 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку Настенный (опционально) |
| Безопасность | EN 62368-1 UL 61010-2-201 |
| Электромагнитная совместимость (EMC) | EN 55022/24 EN 61000-6-2 EN 61000-6-4 |
| Применение на электрических подстанциях | IEC 61850-3 IEEE 1613 |
| Удары | IEC 60068-2-27 |
| Применение на транспорте | EN 50121-4 NEMA TS2 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Промышленная кибербезопасность | IEC 62443-4-1 IEC 62443-4-2 |
| Автоматическое оповещение об обрыве связи по порту | При помощи реле, по E-Mail, по SNMP |
| Автоматическое оповещение об обрыве электропитания | При помощи реле, по E-Mail, по SNMP |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 12/24/48 В пост. (9.6 ~ 60 В пост.) |
| Разъем электропитания | Клемма |
| Рабочая влажность, % | 5 ~ 95 |
| Рабочая температура, °C | -10 ~ +60 |
| Температура хранения, °C | -40 ~ +85 |
| Диапазон VLAN ID | 1 ~ 4094 |
| Количество групп IGMP | 512 |
| Максимальное количество VLAN | 256 |
| Защита от пыли и влаги | IP40 |
| Защита по току | Есть |
| Порт для загрузки/сохранения настроек | USB-порт (разъем Type A), в данный момент не используется |
| Разъем консольного порта RS-232 | RJ45 |
| Кнопка Reset | Есть |
| Интерфейс управления | RS-232 (RJ45) |
| Разъем оптического порта | SC |
| Тип устройства | Коммутатор |
| Тип оптики | Одномодовая |
| Функции резервирования сети | Turbo Ring Turbo Chain STP RSTP Link Aggregation |
| Серия устройства | EDS-4000 |
