Артикул:
EDS-4009-3MST-LV
Характеристики
Полное наименование:
—
Коммутатор EDS-4009-3MST-LV Managed Ethernet switch with 6 10/100BaseT(X) ports, 3 100BaseFX multi-mode ports with ST connectors, dual power inputs 12/24/48 VDC, t: -10/60
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

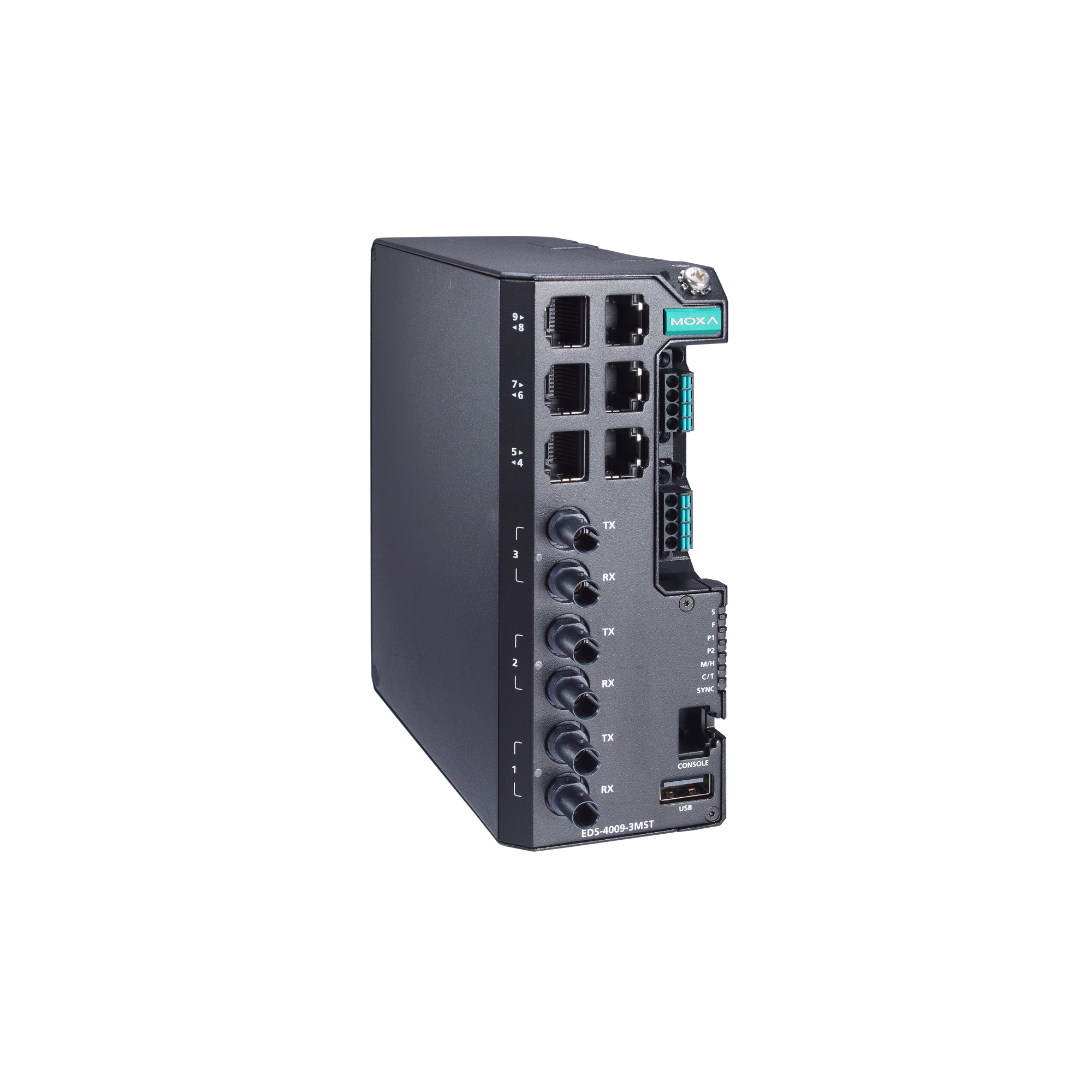

Коммутатор MOXA EDS-4009-3MST-LV представляет собой управляемое устройство уровня 2 Ethernet с 9 портами, включая 6 портов 10/100BaseT(X) и 3 порта 100BaseFX (многомодовое оптоволокно) с разъемами ST. Это решение предназначено для обеспечения надежной и эффективной передачи данных в промышленных сетях.
Ключевые технические особенности коммутатора включают:
- Управляемость уровня 2: обеспечивает гибкость в настройке и управлении сетью.
- Поддержка протоколов резервирования: включая STP, RSTP, Turbo Ring и Turbo Chain, что повышает отказоустойчивость сети.
- Функции безопасности: поддержка HTTPS, SSH, RADIUS, TACACS+ и SSL для защиты данных и предотвращения несанкционированного доступа.
- Поддержка VLAN: возможность создания до 256 VLAN для сегментации сети и повышения безопасности.
- Буфер пакетов: размер 1 Мбит для эффективной обработки трафика.
- Таблица MAC-адресов: поддержка до 16 000 адресов для масштабируемости сети.
- Размер Jumbo-фреймов: до 9,22 кБ для оптимизации передачи больших объемов данных.
- Поддержка кольцевой топологии: возможность организации сети в кольцо с быстрой автоматической реконфигурацией при сбоях.
- Дискретный ввод и релейный вывод: 1 канал для каждого, обеспечивающие мониторинг и управление состоянием сети.
- Электропитание: поддержка 12/24/48 В постоянного тока с защитой от переполюсовки и перегрузки по току.
- Рабочие условия: температура от -10 до +60°C, влажность 5–95% без конденсации, что соответствует требованиям для эксплуатации в промышленных условиях.
- Сертификаты: соответствие стандартам безопасности EN 62368-1, EN 61010-2-201 и электромагнитной совместимости EN 55032/35, EN 61000-6-2/6-4, а также промышленной кибербезопасности IEC 62443-4-1 и IEC 62443-4-2.
Области применения коммутатора MOXA EDS-4009-3MST-LV включают:
- Автоматизация производства: обеспечение надежной передачи данных между различными устройствами и системами управления.
- Транспорт: создание устойчивых и отказоустойчивых сетей для мониторинга и управления транспортными средствами и инфраструктурой.
- Энергетика: поддержка систем управления и мониторинга на объектах энергетической отрасли, включая подстанции и распределительные сети.
- Инфраструктура умных городов: интеграция в системы управления городским освещением, видеонаблюдением и другими критически важными сервисами.
Преимущества использования MOXA EDS-4009-3MST-LV включают:
- Высокая отказоустойчивость: благодаря поддержке протоколов резервирования и кольцевой топологии, обеспечивающих быстрое восстановление сети при сбоях.
- Гибкость и масштабируемость: возможность настройки VLAN, поддержка большого количества MAC-адресов и Jumbo-фреймов для оптимизации передачи данных.
- Интеграция с существующими системами: поддержка стандартных протоколов управления и безопасности, что облегчает интеграцию с другими устройствами и системами.
- Надежность в промышленных условиях: соответствие международным стандартам безопасности и электромагнитной совместимости, а также широкий диапазон рабочих температур и влажности.
Коммутатор MOXA EDS-4009-3MST-LV является надежным и эффективным решением для построения промышленных Ethernet-сетей, обеспечивая высокую производительность, безопасность и отказоустойчивость в различных отраслях промышленности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.92 |
| Габаритные размеры, мм | 55 x 140 x 132 |
| Максимальный ток, мА | 8 |
| Общее количество портов | 9 |
| Многомодовое оптоволокно (разъем ST) | 3 |
| Количество каналов релейного вывода | 1 |
| Размер буфера пакетов | 1 Мбит |
| Таблица MAC-адресов | 16000 |
| Потребление тока | 12/48 В пост., 1.50/0.40 А или 24 В пост., 0.70 А |
| Количество приоритизированных очередей | 4 |
| Витая пара (разъем RJ45) | 6 |
| Светодиодные индикаторы | PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC |
| Протоколы | IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for flow control, IEEE 802.3ad for Port Trunk with LACP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid Spanning Tree Protocol, IEEE 802.1p for Class of Service, IEEE 802.1X for authentication |
| MIB-базы | P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9 |
| DIP-переключатели | Turbo Ring, Master, Coupler, Reserve |
| Сертификаты | Промышленная кибербезопасность: IEC 62443-4-1, IEC 62443-4-2 |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-network-infrastructure/ethernet-switches/layer-2-managed-switches/eds-4009-series |
| Среднее время наработки на отказ (MTBF), часов | 972841 |
| Протоколы управления | IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB |
| Протоколы фильтрации | GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier |
| Протоколы резервирования | STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation |
| Протоколы безопасности | Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy |
| Протоколы синхронизации времени | SNTP, NTP Server/Client, NTP Authentication |
| Количество каналов дискретного ввода | 1 |
| Напряжение лог. 0 | -30 ~ +3 В |
| Напряжение лог. 1 | +13 ~ +30 В пост. |
| Уровень коммутатора | L2 |
| Тип разъема для "витой пары" | RJ45 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку Настенный (опционально) |
| Безопасность | EN 62368-1 UL 61010-2-201 |
| Электромагнитная совместимость (EMC) | EN 55022/24 EN 61000-6-2 EN 61000-6-4 |
| Применение на электрических подстанциях | IEC 61850-3 IEEE 1613 |
| Удары | IEC 60068-2-27 |
| Применение на транспорте | EN 50121-4 NEMA TS2 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Промышленная кибербезопасность | IEC 62443-4-1 IEC 62443-4-2 |
| Автоматическое оповещение об обрыве связи по порту | При помощи реле, по E-Mail, по SNMP |
| Автоматическое оповещение об обрыве электропитания | При помощи реле, по E-Mail, по SNMP |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 12/24/48 В пост. (9.6 ~ 60 В пост.) |
| Разъем электропитания | Клемма |
| Рабочая влажность, % | 5 ~ 95 |
| Рабочая температура, °C | -10 ~ +60 |
| Температура хранения, °C | -40 ~ +85 |
| Диапазон VLAN ID | 1 ~ 4094 |
| Количество групп IGMP | 512 |
| Максимальное количество VLAN | 256 |
| Защита от пыли и влаги | IP40 |
| Защита по току | Есть |
| Порт для загрузки/сохранения настроек | USB-порт (разъем Type A), в данный момент не используется |
| Разъем консольного порта RS-232 | RJ45 |
| Кнопка Reset | Есть |
| Интерфейс управления | RS-232 (RJ45) |
| Разъем оптического порта | ST |
| Тип устройства | Коммутатор |
| Тип оптики | Многомодовая |
| Функции резервирования сети | Turbo Ring Turbo Chain STP RSTP Link Aggregation |
| Серия устройства | EDS-4000 |
