Артикул:
EDS-4009-3MSC-HV-T
Характеристики
Полное наименование:
—

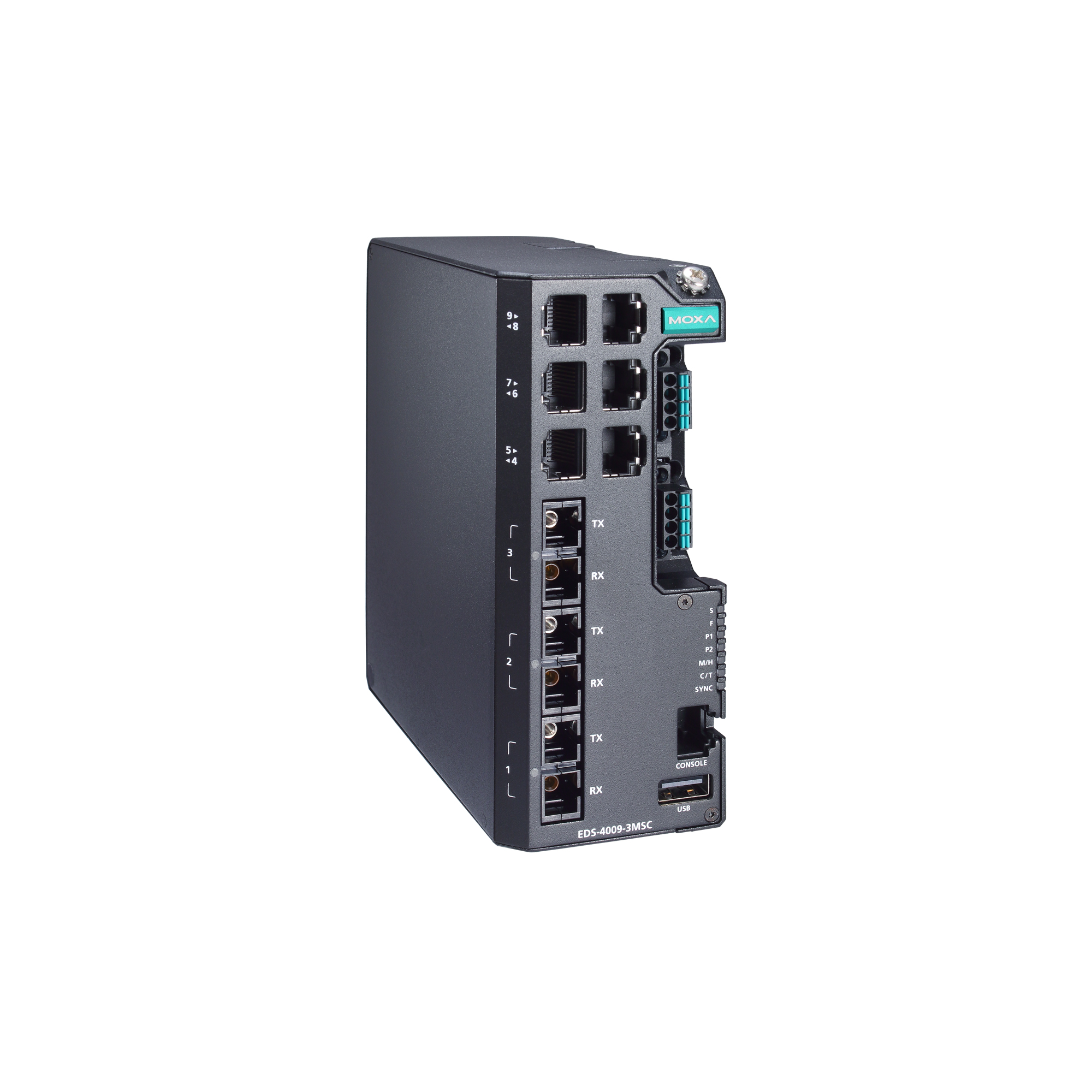

Коммутатор EDS-4009-3MSC-HV-T Managed Ethernet switch 6 10/100BaseT(X) ports, 3 100BaseFX multi-mode ports with SC connectors, single power input 110/220 VAC/VDC, t: -40/75
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Коммутатор MOXA EDS-4009-3MSC-HV-T представляет собой управляемое устройство уровня 2 с 9 портами, предназначенное для обеспечения надежной и эффективной передачи данных в промышленных сетях. Изделие оснащено шестью портами 10/100BaseT(X) и тремя портами 100BaseFX с разъемами SC для подключения к многомодовому оптоволокну, что обеспечивает гибкость в выборе типа соединения в зависимости от специфики применения.
Ключевые технические особенности коммутатора включают:
- Размер таблицы MAC-адресов: 16 000 записей, что позволяет эффективно управлять большим количеством устройств в сети.
- Размер буфера пакетов: 1 Мбит, обеспечивающий буферизацию данных для предотвращения потерь при пиковых нагрузках.
- Поддержка протоколов: IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog, что обеспечивает широкие возможности для настройки и управления сетью.
- Поддержка стандартов IEEE: 802.3, 802.3u, 802.3x, 802.3ad, 802.1Q, 802.1D-2004, 802.1w, 802.1p, 802.1X, что гарантирует совместимость с различными сетевыми устройствами и протоколами.
- Количество приоритизированных очередей: 4, что позволяет эффективно управлять трафиком с различными приоритетами.
- Светодиодные индикаторы: PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC, обеспечивающие визуальный мониторинг состояния устройства.
- Порты управления: консольный порт RS-232 (RJ-45) для настройки и диагностики устройства.
- Порты ввода/вывода: один канал дискретного ввода и один релейный вывод с нагрузочной способностью 1 А при 24 В постоянного тока, что позволяет интегрировать коммутатор в системы мониторинга и управления.
- Питание: входное напряжение 110/220 В переменного или постоянного тока, что обеспечивает гибкость в выборе источника питания.
- Условия эксплуатации: рабочая температура от -40 до +75°C, что позволяет использовать устройство в различных климатических условиях.
- Сертификаты: IEC 62443-4-1, IEC 62443-4-2, UL 61010-2-201, EN 62368-1 (LVD), EN 55032/35, EN 61000-6-2/6-4, FCC Part 15 Subpart B Class A, IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8, IEC 60068-2-27, IEC 60068-2-32, IEC 60068-2-6, EN 50121-4, NEMA TS2, что подтверждает соответствие устройства международным стандартам безопасности и электромагнитной совместимости.
- Среднее время наработки на отказ (MTBF): 482 263 часов, что свидетельствует о высокой надежности устройства.
Коммутатор MOXA EDS-4009-3MSC-HV-T предназначен для использования в промышленных приложениях, где требуется надежная и быстрая передача данных. Он идеально подходит для систем видеонаблюдения, мониторинга процессов, транспортных систем и распределенных систем управления (DCS). Благодаря поддержке различных протоколов и стандартов, а также возможности интеграции с другими промышленными устройствами, коммутатор обеспечивает гибкость и масштабируемость сетевой инфраструктуры.
Преимущества использования коммутатора MOXA EDS-4009-3MSC-HV-T включают:
- Высокая надежность: благодаря поддержке технологий резервирования, таких как Turbo Ring, Turbo Chain и RSTP/STP, обеспечивается быстрое восстановление сети в случае отказа компонентов.
- Гибкость в установке: возможность монтажа на DIN-рейку или на стену (с использованием дополнительного комплекта), что упрощает интеграцию устройства в различные промышленные среды.
- Широкий диапазон рабочих температур: от -40 до +75°C, что позволяет использовать устройство в различных климатических условиях.
- Совместимость с промышленными стандартами: наличие сертификатов IEC 62443-4-1, IEC 62443-4-2 подтверждает соответствие устройства современным требованиям кибербезопасности в промышленности.
Коммутатор MOXA EDS-4009-3MSC-HV-T является надежным и высокопроизводительным решением для построения эффективных и безопасных промышленных сетей, обеспечивая стабильную работу критически важных приложений и систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.82 |
| Габаритные размеры, мм | 55 x 140 x 120 |
| Максимальный ток, мА | 8 |
| Общее количество портов | 9 |
| Многомодовое оптоволокно (разъем SC) | 3 |
| Количество каналов релейного вывода | 1 |
| Размер буфера пакетов | 1 Мбит |
| Таблица MAC-адресов | 16000 |
| Потребление тока | 110/220 В перем., 50-60 Гц, 0.30/0.20 А или 110/220 В пост., 0.30/0.20 А |
| Количество приоритизированных очередей | 4 |
| Светодиодные индикаторы | PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC |
| Протоколы | IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for flow control, IEEE 802.3ad for Port Trunk with LACP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid Spanning Tree Protocol, IEEE 802.1p for Class of Service, IEEE 802.1X for authentication |
| Порт DSL | 6 |
| MIB-базы | P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9 |
| DIP-переключатели | Turbo Ring, Master, Coupler, Reserve |
| Сертификаты | Промышленная кибербезопасность: IEC 62443-4-1, IEC 62443-4-2 |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-network-infrastructure/ethernet-switches/layer-2-managed-switches/eds-4009-series |
| Среднее время наработки на отказ (MTBF), часов | 482263 |
| Протоколы управления | IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB |
| Протоколы фильтрации | GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier |
| Протоколы резервирования | STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation |
| Протоколы безопасности | Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy |
| Протоколы синхронизации времени | SNTP, NTP Server/Client, NTP Authentication |
| Количество каналов дискретного ввода | 1 |
| Напряжение лог. 0 | -30 ~ +3 В |
| Напряжение лог. 1 | +13 ~ +30 В пост. |
| Уровень коммутатора | L2 |
| Тип разъема для "витой пары" | RJ45 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку Настенный (опционально) |
| Безопасность | EN 62368-1 UL 61010-2-201 |
| Электромагнитная совместимость (EMC) | EN 55022/24 EN 61000-6-2 EN 61000-6-4 |
| Применение на электрических подстанциях | IEC 61850-3 IEEE 1613 |
| Удары | IEC 60068-2-27 |
| Применение на транспорте | EN 50121-4 NEMA TS2 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Промышленная кибербезопасность | IEC 62443-4-1 IEC 62443-4-2 |
| Автоматическое оповещение об обрыве связи по порту | При помощи реле, по E-Mail, по SNMP |
| Автоматическое оповещение об обрыве электропитания | При помощи реле, по E-Mail, по SNMP |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 110/220 В пост./перем (88 ~ 300 В пост., 85 ~ 264 В перем.) |
| Разъем электропитания | Клемма |
| Рабочая влажность, % | 5 ~ 95 |
| Рабочая температура, °C | -40 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Диапазон VLAN ID | 1 ~ 4094 |
| Количество групп IGMP | 512 |
| Максимальное количество VLAN | 256 |
| Защита от пыли и влаги | IP40 |
| Защита по току | Есть |
| Порт для загрузки/сохранения настроек | USB-порт (разъем Type A), в данный момент не используется |
| Разъем консольного порта RS-232 | RJ45 |
| Кнопка Reset | Есть |
| Интерфейс управления | RS-232 (RJ45) |
| Разъем оптического порта | SC |
| Тип устройства | Коммутатор |
| Тип оптики | Многомодовая |
| Функции резервирования сети | Turbo Ring Turbo Chain STP RSTP Link Aggregation |
| Серия устройства | EDS-4000 |
