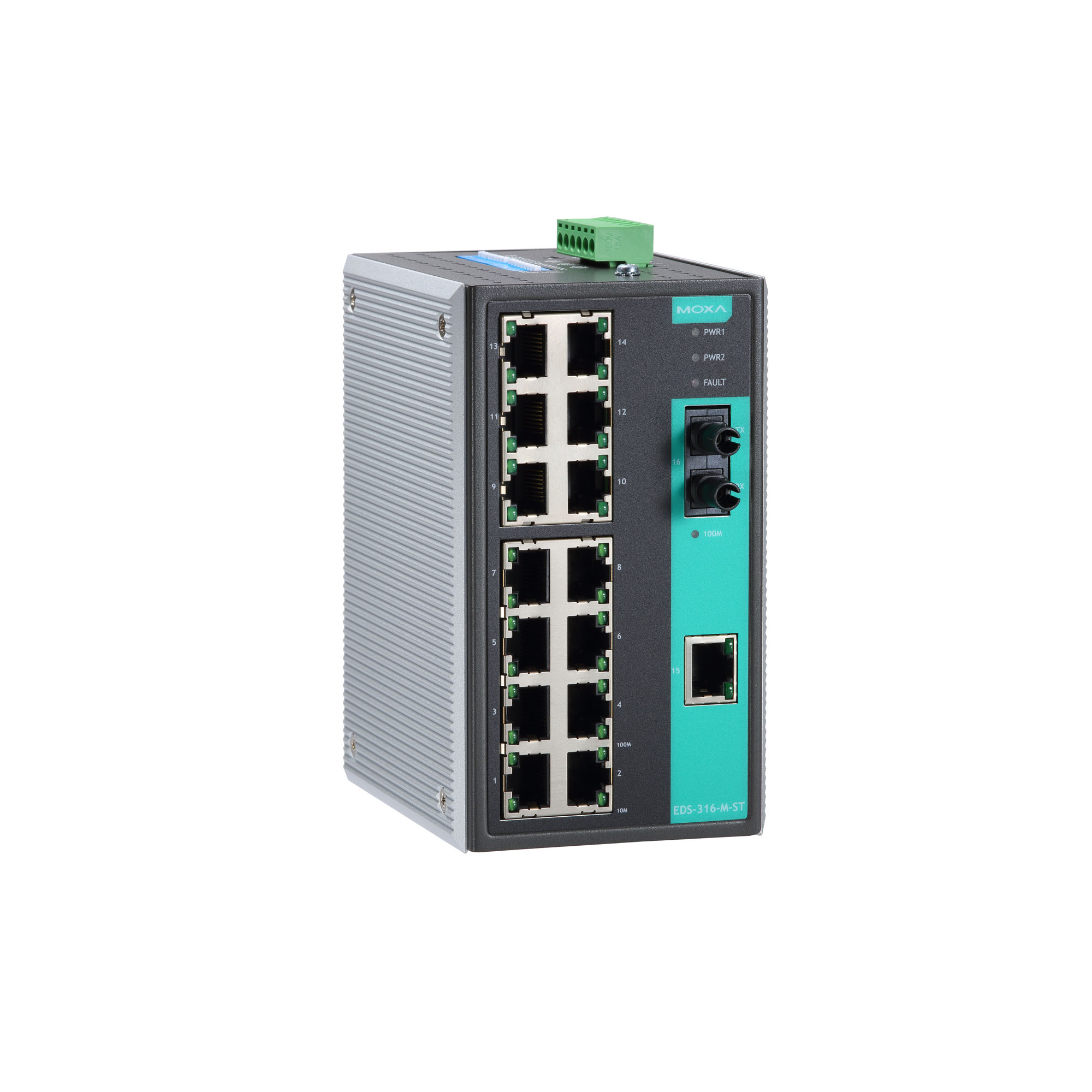

Коммутатор MOXA EDS-316-M-ST-T предназначен для обеспечения надежной и эффективной передачи данных в промышленных Ethernet-сетях. Он оснащен 16 портами Ethernet, из которых 15 поддерживают скорости 10/100 Мбит/с с разъемами RJ45, а 1 порт — 100 Мбит/с с разъемом ST для подключения к многомодовому оптоволокну. Это позволяет интегрировать устройства, расположенные на значительном расстоянии, обеспечивая стабильную связь в условиях промышленной эксплуатации.
Ключевые технические особенности коммутатора включают:
- Уровень коммутатора: L2, что обеспечивает эффективную обработку данных на канальном уровне.
- Поддержка стандартов IEEE: 802.3 для 10BaseT, 802.3u для 100BaseT(X) и 100BaseFX, 802.3x для управления потоком, обеспечивая совместимость с широким спектром сетевых устройств.
- Таблица MAC-адресов: 4000 адресов, что позволяет подключать большое количество устройств без потери производительности.
- Размер буфера пакетов: 1,25 Мбит, обеспечивающий эффективную обработку данных при пиковых нагрузках.
- Цифровой вывод: 1 канал с сигнальным реле, поддерживающий максимальный ток 1 А при 24 В DC, для оповещения о состоянии сети.
- Метод настройки: DIP-переключатели, позволяющие быстро и удобно конфигурировать устройство без необходимости в специализированном программном обеспечении.
- Электропитание: входное напряжение 9,6–60 В DC с возможностью подключения резервного источника питания, обеспечивая бесперебойную работу в случае отказа основного источника.
- Рабочая температура: от 0 до 60 °C, что делает его подходящим для большинства промышленных условий.
- Сертификация: соответствует стандартам безопасности CSA C22.2 No. 60950-1, EN 60950-1, UL508, UL60950-1, а также имеет взрывозащищенные сертификаты ATEX Zone 2 Ex nA nC IIC T4 Gc и UL/cUL Class 1 Division 2, что подтверждает его надежность в опасных средах.
- Электромагнитная совместимость: соответствует стандартам CISPR 32, FCC Part 15 Subpart B Class A, а также имеет сертификаты EMS по стандартам IEC 61000-4-2 (ESD), IEC 61000-4-3 RS, IEC 61000-4-4 (EFT), IEC 61000-4-5 Surge, IEC 61000-4-6 CS и IEC 61000-4-8, обеспечивая устойчивость к электромагнитным помехам.
- Размеры: 81 x 135 x 105 мм и вес 1,14 кг, что позволяет легко интегрировать устройство в существующие системы.
Коммутатор MOXA EDS-316-M-ST-T идеально подходит для применения в промышленных автоматизированных системах, где требуется надежная передача данных на большие расстояния, а также в условиях, подверженных электромагнитным помехам и вибрациям. Его можно использовать для подключения различных устройств, таких как датчики, камеры видеонаблюдения, системы управления и другие компоненты промышленной сети. Возможность подключения к оптоволоконным линиям связи расширяет диапазон применения, обеспечивая высокоскоростную передачу данных на значительные расстояния.
Преимущества использования коммутатора MOXA EDS-316-M-ST-T включают:
- Надежность: высокая степень защиты от внешних воздействий и соответствие международным стандартам безопасности и электромагнитной совместимости.
- Гибкость: возможность интеграции в различные промышленные сети благодаря поддержке стандартов IEEE и наличию как медных, так и оптоволоконных портов.
- Удобство эксплуатации: простота настройки и мониторинга состояния сети с помощью светодиодных индикаторов и цифрового реле.
- Долговечность: среднее время наработки на отказ (MTBF) составляет 257 000 часов, что свидетельствует о высокой надежности устройства.
Совместимость с другими устройствами и системами обеспечивается благодаря поддержке стандартов IEEE и наличию различных типов портов, что позволяет интегрировать коммутатор в существующие сети без необходимости значительных изменений в инфраструктуре. Возможность подключения к резервному источнику питания повышает надежность системы в случае сбоев в электроснабжении.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 1.14 |
| Габаритные размеры, мм | 81 x 135 x 105 |
| Общее количество портов | 16 |
| Среднее время наработки на отказ (MTBF), часов | 257000 |
| Витая пара (разъем RJ45) | 15 |
| Многомодовое оптоволокно (разъем ST) | 1 |
| Количество каналов релейного вывода | 1 |
| Светодиодные индикаторы | PWR1, PWR2, FAULT, 10/100M, 100M |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/EDS-316.htm |
| Таблица MAC-адресов | 4000 |
| Размер буфера пакетов | 1.25 Мбит |
| Чувствительность оптического приемника, дБм | -32 |
| Мощность оптического передатчика, дБм | -20 |
| Допустимые потери в канале связи, дБм | 12 |
| Насыщение приемника, дБм | -6 |
| DIP-переключатели | Выбор порта для сигнализации об обрыве, защита от широковещательного шторма (вкл/выкл) |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control |
| Потребление тока | 0.4 А при 24 В |
| Уровень коммутатора | L2 |
| Тип разъема для "витой пары" | RJ45 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Безопасность | CSA C22.2 No. 60950-1 EN 60950-1 UL508 UL60950-1 |
| Взрывобезопасность | ATEX Zone 2 Ex nA nC IIC T4 Gc UL/cUL Class 1 Division 2 |
| Удары | IEC 60068-2-27 |
| Вибрации | IEC 60068-2-6 |
| Применение в морских системах | DNV GL |
| Свободное падение | IEC 60068-2-32 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Автоматическое оповещение об обрыве связи по порту | При помощи реле |
| Автоматическое оповещение об обрыве электропитания | При помощи реле |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control |
| Возможность подключения резервного источника электропитания | Есть |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 12/24/48 В пост. (9.6 ~ 60 В пост.) |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая влажность, % | 5 ~ 95 |
| Дальность передачи по оптоволокну | до 4 км |
| Длина волны по оптоволокну, нм | 1300 |
| Тип оптоволоконного кабеля | 50/125 мкм, 62.5/125 мкм |
| Защита от пыли и влаги | IP30 |
| Защита по току | 2.5 А |
| Наличие оптических портов | Есть |
| Разъем оптического порта | ST |
| Тип устройства | Коммутатор |
| Тип оптики | Многомодовая |
| Серия устройства | EDS-300 |
