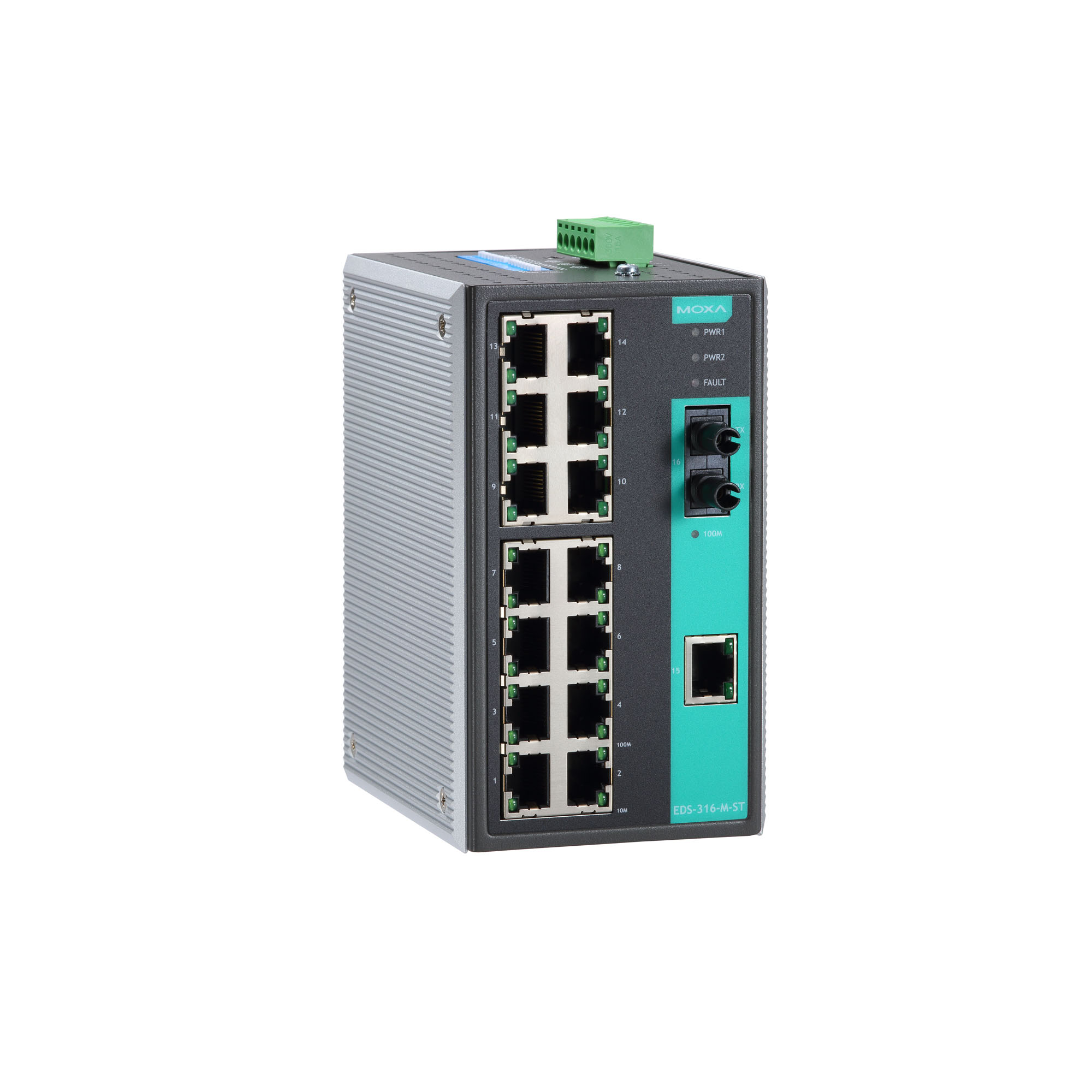

Коммутатор MOXA EDS-316-M-ST представляет собой промышленный неуправляемый Ethernet-коммутатор, оснащенный 16 портами: 15 портами 10/100BaseT(X) с разъемами RJ45 и 1 портом 100BaseFX с разъемом ST для подключения многомодового оптоволокна. Это решение предназначено для обеспечения надежной и быстрой передачи данных в промышленных сетях, где требуется высокая степень защиты и устойчивость к внешним воздействиям.
Ключевые технические особенности устройства включают:
- Поддержка стандартов IEEE: IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X) и 100BaseFX, IEEE 802.3x для управления потоком.
- Релейный вывод: 1 канал с максимальной нагрузочной способностью 1 А при 24 В постоянного тока, обеспечивающий сигнализацию об обрыве электропитания или связи.
- Светодиодные индикаторы: PWR1, PWR2, FAULT, 10/100M, 100M для мониторинга состояния устройства и портов.
- Управление DIP-переключателями: выбор порта для сигнализации об обрыве и защита от широковещательного шторма (вкл/выкл).
- Электропитание: рабочее напряжение 12/24/48 В постоянного тока (диапазон 9.6 ~ 60 В), потребление тока 0.4 А при 24 В.
- Условия эксплуатации: рабочая температура от 0 до +60°C, влажность 5 ~ 95% без конденсации.
- Сертификации: соответствие стандартам безопасности CSA C22.2 No. 60950-1, EN 60950-1, UL508, UL60950-1; взрывобезопасность ATEX Zone 2 Ex nA nC IIC T4 Gc, UL/cUL Class 1 Division 2; морское применение DNV, GL.
Коммутатор MOXA EDS-316-M-ST предназначен для использования в промышленных приложениях, где требуется надежная передача данных в условиях воздействия внешних факторов. Он идеально подходит для интеграции в системы автоматизации, управления производственными процессами, а также в инфраструктуру транспортных и энергетических объектов. Благодаря наличию оптоволоконного порта, устройство обеспечивает возможность организации высокоскоростных соединений на значительные расстояния, что расширяет область его применения в распределенных системах.
Преимущества использования MOXA EDS-316-M-ST включают:
- Надежность: металлический корпус с защитой IP30 и соответствие международным стандартам безопасности и взрывобезопасности.
- Гибкость монтажа: возможность установки на DIN-рейку, настольный или настенный монтаж, что упрощает интеграцию в различные инфраструктуры.
- Долговечность: среднее время наработки на отказ (MTBF) составляет 257 000 часов, что свидетельствует о высокой надежности устройства.
- Энергопотребление: низкое потребление тока при 24 В (0.4 А), что способствует экономии энергии в долгосрочной перспективе.
Совместимость с другими устройствами обеспечивается благодаря поддержке стандартов IEEE, что гарантирует корректную работу в различных сетевых конфигурациях. Устройство также оснащено релейным выводом для сигнализации об обрыве электропитания или связи, что повышает общую надежность системы. Важно отметить, что MOXA EDS-316-M-ST является неуправляемым коммутатором уровня 2, что делает его идеальным для применения в ситуациях, где не требуется сложное управление сетью, но необходима высокая надежность и устойчивость к внешним воздействиям.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 1.14 |
| Габаритные размеры, мм | 81 x 135 x 105 |
| Общее количество портов | 16 |
| Витая пара (разъем RJ45) | 15 |
| Многомодовое оптоволокно (разъем ST) | 1 |
| Количество каналов релейного вывода | 1 |
| Светодиодные индикаторы | PWR1, PWR2, FAULT, 10/100M, 100M |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/EDS-316.htm |
| Таблица MAC-адресов | 4000 |
| Размер буфера пакетов | 1.25 Мбит |
| Чувствительность оптического приемника, дБм | -32 |
| Мощность оптического передатчика, дБм | -20 |
| Допустимые потери в канале связи, дБм | 12 |
| Насыщение приемника, дБм | -6 |
| DIP-переключатели | Выбор порта для сигнализации об обрыве, защита от широковещательного шторма (вкл/выкл) |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control |
| Среднее время наработки на отказ (MTBF), часов | 257000 |
| Потребление тока | 0.4 А при 24 В |
| Уровень коммутатора | L2 |
| Тип разъема для "витой пары" | RJ45 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Безопасность | CSA C22.2 No. 60950-1 EN 60950-1 UL508 UL60950-1 |
| Взрывобезопасность | ATEX Zone 2 Ex nA nC IIC T4 Gc UL/cUL Class 1 Division 2 |
| Удары | IEC 60068-2-27 |
| Вибрации | IEC 60068-2-6 |
| Применение в морских системах | DNV GL |
| Свободное падение | IEC 60068-2-32 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Автоматическое оповещение об обрыве связи по порту | При помощи реле |
| Автоматическое оповещение об обрыве электропитания | При помощи реле |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control |
| Возможность подключения резервного источника электропитания | Есть |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 12/24/48 В пост. (9.6 ~ 60 В пост.) |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Дальность передачи по оптоволокну | до 4 км |
| Длина волны по оптоволокну, нм | 1300 |
| Тип оптоволоконного кабеля | 50/125 мкм, 62.5/125 мкм |
| Защита от пыли и влаги | IP30 |
| Защита по току | 2.5 А |
| Наличие оптических портов | Есть |
| Разъем оптического порта | ST |
| Тип устройства | Коммутатор |
| Тип оптики | Многомодовая |
| Серия устройства | EDS-300 |
