Артикул:
EDS-309-3M-SC
Характеристики
Полное наименование:
—
Коммутатор EDS-309-3M-SC Ethernet Server 6 10/100BaseTx ports,3 multi mode(5Km) 100Fx port
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

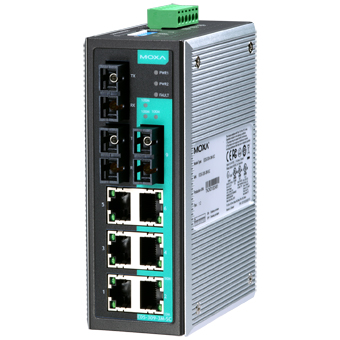

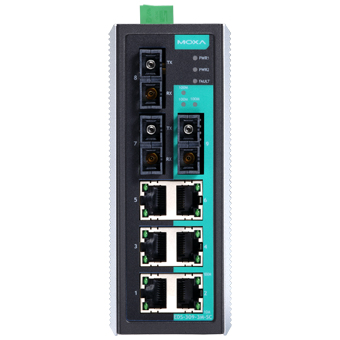

Коммутатор MOXA EDS-309-3M-SC предназначен для обеспечения надежной и эффективной передачи данных в промышленных Ethernet-сетях. Он оснащен 9 портами: 6 портами 10/100BaseTX с разъемами RJ45 и 3 портами 100BaseFX с разъемами SC для подключения к многомодовому оптоволокну. Это решение обеспечивает гибкость в организации сетевой инфраструктуры, позволяя интегрировать как медные, так и оптоволоконные соединения.
Ключевыми техническими особенностями коммутатора являются:
- Уровень коммутатора: L2, обеспечивающий эффективную коммутацию на канальном уровне.
- Поддержка стандартов IEEE: 802.3 для 10BaseT, 802.3u для 100BaseT(X) и 100BaseFX, 802.3x для управления потоком, что гарантирует совместимость с широким спектром сетевых устройств.
- Таблица MAC-адресов: 1000 адресов, обеспечивающая эффективную адресацию в сети.
- Размер буфера пакетов: 512 Кбит, способствующий снижению потерь данных при высокой нагрузке.
- Релейный вывод: 1 канал с максимальной нагрузкой 1 А при 24 В DC, позволяющий интегрировать систему оповещения о сбоях питания или обрывах связи.
- Электропитание: входное напряжение 9,6–60 В DC с возможностью подключения резервного источника питания, обеспечивая бесперебойную работу в случае отказа основного источника.
- Рабочая температура: от –40 до +75 °C, что позволяет использовать устройство в различных климатических условиях.
- Защита корпуса: IP30, обеспечивающая защиту от пыли и механических повреждений при установке в промышленных помещениях.
- Сертификация: соответствует стандартам безопасности CSA C22.2 No. 60950-1, EN 60950-1, UL508, UL60950-1, а также требованиям взрывобезопасности ATEX Zone 2 Ex nA nC IIC T4 Gc и UL/cUL Class 1 Division 2, что подтверждает его пригодность для эксплуатации в опасных зонах.
Области применения коммутатора EDS-309-3M-SC включают:
- Промышленные предприятия: для организации надежных и устойчивых к помехам сетевых соединений в производственных процессах.
- Энергетический сектор: для обеспечения связи между различными объектами энергетической инфраструктуры, включая удаленные станции и подстанции.
- Транспортная отрасль: для создания сетевой инфраструктуры на объектах транспортной инфраструктуры, таких как железнодорожные станции, аэропорты и морские порты.
- Системы видеонаблюдения: для передачи видеопотока с камер наблюдения на центральные серверы или системы хранения данных.
Преимущества использования коммутатора EDS-309-3M-SC включают:
- Гибкость подключения: возможность интеграции как медных, так и оптоволоконных соединений, что упрощает проектирование и расширение сети.
- Надежность: высокая степень защиты от внешних воздействий и соответствие международным стандартам безопасности и взрывобезопасности.
- Устойчивость к неблагоприятным условиям: широкий диапазон рабочих температур и защита от пыли и влаги обеспечивают стабильную работу в сложных эксплуатационных условиях.
- Интеллектуальные функции: автоматическое оповещение об обрыве электропитания и связи по порту через релейный вывод повышает оперативность реагирования на неисправности.
Коммутатор MOXA EDS-309-3M-SC является надежным и эффективным решением для построения промышленных Ethernet-сетей, обеспечивая высокую производительность, гибкость и безопасность при эксплуатации в различных отраслях промышленности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.79 |
| Габаритные размеры, мм | 54 x 135 x 105 |
| Общее количество портов | 9 |
| Витая пара (разъем RJ45) | 6 |
| Многомодовое оптоволокно (разъем SC) | 3 |
| Количество каналов релейного вывода | 1 |
| Светодиодные индикаторы | PWR1, PWR2, FAULT, 10/100M, 100M |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/EDS-309.htm |
| Таблица MAC-адресов | 1000 |
| Размер буфера пакетов | 512 Кбит |
| Потребление тока | 0.26 А при 24 В |
| Чувствительность оптического приемника, дБм | -32 |
| Мощность оптического передатчика, дБм | -20 |
| Допустимые потери в канале связи, дБм | 12 |
| Насыщение приемника, дБм | -6 |
| DIP-переключатели | Выбор порта для сигнализации об обрыве |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control |
| Среднее время наработки на отказ (MTBF), часов | 396000 |
| Уровень коммутатора | L2 |
| Тип разъема для "витой пары" | RJ45 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Безопасность | CSA C22.2 No. 60950-1 EN 60950-1 UL508 UL60950-1 |
| Взрывобезопасность | ATEX Zone 2 Ex nA nC IIC T4 Gc UL/cUL Class 1 Division 2 |
| Удары | IEC 60068-2-27 |
| Вибрации | IEC 60068-2-6 |
| Применение в морских системах | DNV GL |
| Свободное падение | IEC 60068-2-32 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Автоматическое оповещение об обрыве связи по порту | При помощи реле |
| Автоматическое оповещение об обрыве электропитания | При помощи реле |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control |
| Возможность подключения резервного источника электропитания | Есть |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 12/24/48 В пост. (9.6 ~ 60 В пост.) |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Дальность передачи по оптоволокну | до 4 км |
| Длина волны по оптоволокну, нм | 1300 |
| Тип оптоволоконного кабеля | 50/125 мкм, 62.5/125 мкм |
| Защита от пыли и влаги | IP30 |
| Защита по току | 1.6 А |
| Наличие оптических портов | Есть |
| Разъем оптического порта | SC |
| Тип устройства | Коммутатор |
| Тип оптики | Многомодовая |
| Серия устройства | EDS-300 |
