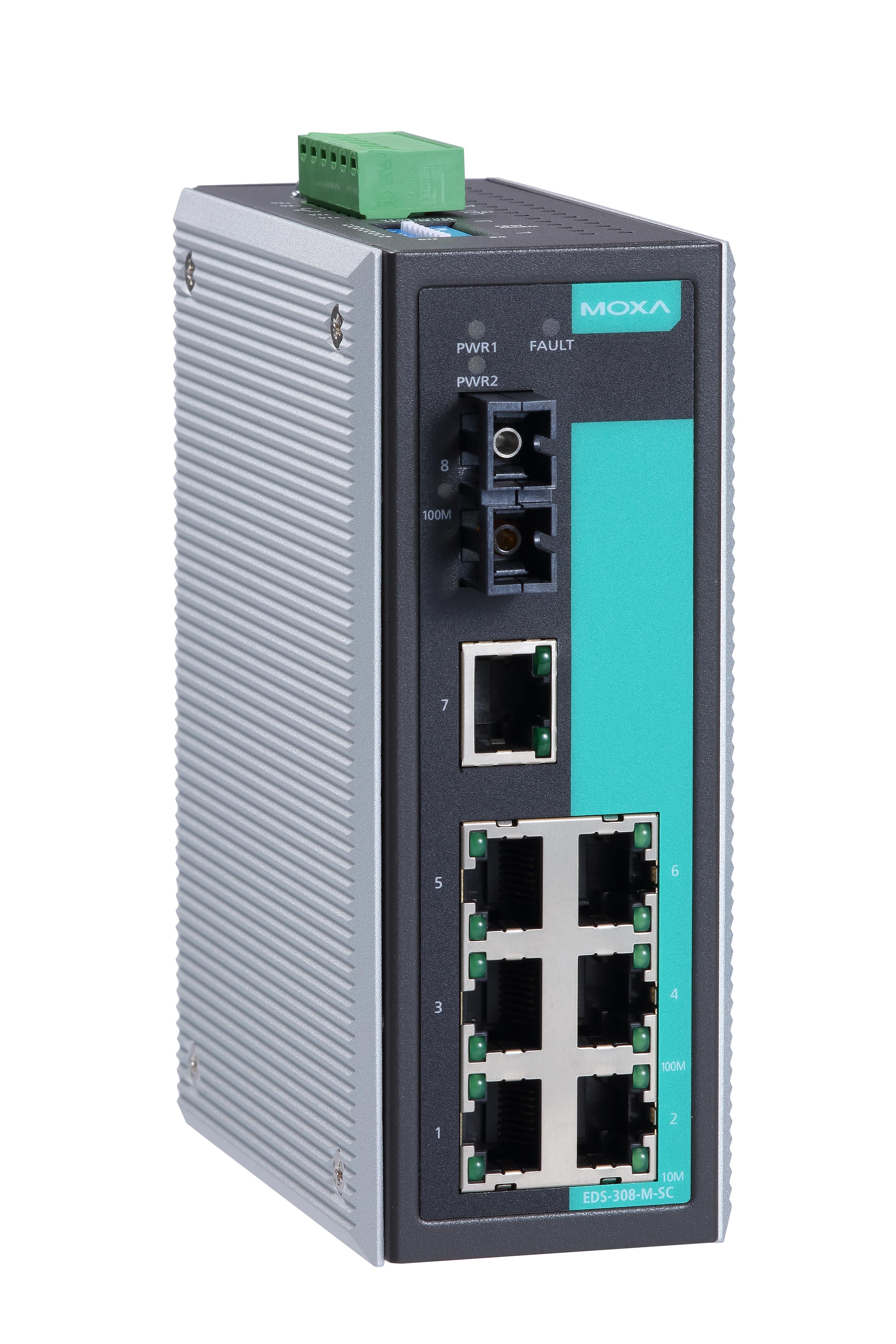

Коммутатор MOXA EDS-308-M-SC-T представляет собой промышленное устройство уровня 2 (L2) с 8 портами, предназначенное для обеспечения надежной и эффективной передачи данных в сложных условиях эксплуатации. Из 8 портов 7 оснащены разъемами RJ45 для подключения устройств через витую пару, поддерживающую скорости 10/100 Мбит/с, а 1 порт оснащен разъемом SC для подключения к сети через многомодовое оптоволокно, обеспечивая дальность передачи до 4 км при использовании кабеля 62,5/125 мкм и до 5 км при кабеле 50/125 мкм. Это делает коммутатор идеальным решением для расширения сетевой инфраструктуры на большие расстояния.
Устройство функционирует в широком диапазоне температур от -40°C до +75°C, что позволяет его использование в различных промышленных и уличных условиях. Корпус выполнен из металла и имеет степень защиты IP30, обеспечивая защиту от пыли и влаги. Габаритные размеры составляют 54 x 135 x 105 мм, а вес — 0,79 кг, что облегчает монтаж на DIN-рейку или настенный монтаж.
Коммутатор поддерживает стандарты IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X) и 100BaseFX, а также IEEE 802.3x для управления потоком данных. Это обеспечивает совместимость с широким спектром сетевых устройств и протоколов. Для управления потоком данных доступны функции IEEE 802.3x flow control и back pressure flow control. Таблица MAC-адресов вмещает до 1000 записей, а размер буфера пакетов составляет 512 Кбит, что способствует эффективной обработке данных.
Для повышения надежности и безопасности эксплуатации предусмотрены релейный выход для сигнализации об обрыве электропитания и обрыве связи по порту, а также DIP-переключатели для выбора порта для сигнализации об обрыве. Светодиодные индикаторы PWR1, PWR2, FAULT, 10/100M и 100M информируют о состоянии устройства и его портов.
Коммутатор MOXA EDS-308-M-SC-T соответствует международным стандартам безопасности и электромагнитной совместимости, включая UL508, EN 60950-1, UL 60950-1, CSA C22.2 No. 60950-1, ATEX Zone 2 Ex nA nC IIC T4 Gc, UL/cUL Class 1 Division 2, CISPR 32, FCC Part 15 Subpart B Class A, IEC 61000-4-2 (ESD), IEC 61000-4-3 RS, IEC 61000-4-4 (EFT), IEC 61000-4-5 Surge, IEC 61000-4-6 CS, IEC 61000-4-8, EN 55032/24, DNV и GL. Среднее время наработки на отказ (MTBF) составляет 255 000 часов, что подтверждает высокую надежность устройства.
Благодаря своим техническим характеристикам и надежности, коммутатор MOXA EDS-308-M-SC-T идеально подходит для применения в промышленных автоматизированных системах, транспортной инфраструктуре, энергетическом секторе и других областях, где требуется стабильная и безопасная передача данных в условиях экстремальных температур и воздействия внешних факторов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.79 |
| Габаритные размеры, мм | 54 x 135 x 105 |
| Общее количество портов | 8 |
| Витая пара (разъем RJ45) | 7 |
| Многомодовое оптоволокно (разъем SC) | 1 |
| Количество каналов релейного вывода | 1 |
| Светодиодные индикаторы | PWR1, PWR2, FAULT, 10/100M, 100M |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/EDS-308305.htm |
| Таблица MAC-адресов | 1000 |
| Размер буфера пакетов | 512 Кбит |
| Чувствительность оптического приемника, дБм | -32 |
| Мощность оптического передатчика, дБм | -20 |
| Допустимые потери в канале связи, дБм | 12 |
| Насыщение приемника, дБм | -6 |
| DIP-переключатели | Выбор порта для сигнализации об обрыве |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control |
| Потребление тока | 0.12 А при 24 В |
| Среднее время наработки на отказ (MTBF), часов | 255000 |
| Уровень коммутатора | L2 |
| Тип разъема для "витой пары" | RJ45 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Безопасность | CSA C22.2 No. 60950-1 EN 60950-1 UL508 UL60950-1 |
| Взрывобезопасность | ATEX Zone 2 Ex nA nC IIC T4 Gc UL/cUL Class 1 Division 2 |
| Удары | IEC 60068-2-27 |
| Вибрации | IEC 60068-2-6 |
| Применение в морских системах | DNV GL |
| Свободное падение | IEC 60068-2-32 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Автоматическое оповещение об обрыве связи по порту | При помощи реле |
| Автоматическое оповещение об обрыве электропитания | При помощи реле |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control |
| Возможность подключения резервного источника электропитания | Есть |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 12/24/48 В пост. (9.6 ~ 60 В пост.) |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -40 ~ +75 |
| Рабочая влажность, % | 5 ~ 95 |
| Дальность передачи по оптоволокну | до 4 км |
| Длина волны по оптоволокну, нм | 1300 |
| Тип оптоволоконного кабеля | 50/125 мкм, 62.5/125 мкм |
| Защита от пыли и влаги | IP30 |
| Защита по току | 1.6 А |
| Наличие оптических портов | Есть |
| Разъем оптического порта | SC |
| Тип устройства | Коммутатор |
| Тип оптики | Многомодовая |
| Серия устройства | EDS-300 |
