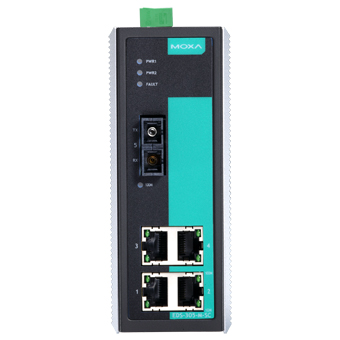

Коммутатор MOXA EDS-305-M-SC предназначен для обеспечения надежной и эффективной передачи данных в промышленных Ethernet-сетях. Он оснащен четырьмя портами 10/100BaseT(X) с разъемами RJ45 и одним портом 100BaseFX для подключения по многомодовому оптоволокну (разъем SC). Это решение идеально подходит для предприятий, требующих стабильной связи в условиях промышленной эксплуатации.
Ключевые технические особенности коммутатора включают:
- Уровень коммутатора: L2, обеспечивающий эффективную коммутацию на канальном уровне.
- Стандарты IEEE: поддержка IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X) и 100BaseFX, IEEE 802.3x для управления потоком, что гарантирует совместимость с широким спектром сетевых устройств.
- Управление потоком: поддержка IEEE 802.3x и back pressure flow control для предотвращения потери данных при перегрузке сети.
- Таблица MAC-адресов: емкость до 1000 адресов, обеспечивающая эффективную адресацию в средних и крупных сетях.
- Релейный выход: один канал с нагрузочной способностью до 1 А при 24 В, позволяющий интегрировать систему сигнализации об обрыве питания или связи.
- Светодиодные индикаторы: PWR1, PWR2, FAULT, 10/100M для мониторинга состояния устройства и сети.
- Управление: DIP-переключатели для выбора порта, сигнализирующего об обрыве, упрощают настройку и эксплуатацию.
- Электропитание: рабочее напряжение 24 В DC (12–48 В), потребление тока 0,15 А при 24 В, возможность подключения резервного источника питания для повышения надежности.
- Условия эксплуатации: рабочая температура от 0 до 60°C, влажность 5–95%, что соответствует требованиям большинства промышленных объектов.
- Сертификаты безопасности: UL508, UL 60950-1, CSA C22.2 No. 60950-1, Class 1 Division 2, ATEX Zone 2 Ex nA nC IIC T4 Gc, подтверждающие соответствие международным стандартам безопасности и взрывозащищенности.
- Электромагнитная совместимость (EMC): EN 55022 Class A, FCC Part 15 Subpart B Class A, обеспечивающие минимизацию помех и соответствие нормативам.
- Размеры и монтаж: габариты 54 x 135 x 105 мм, возможность монтажа на DIN-рейку, настольный или настенный монтаж (опционально), что обеспечивает гибкость в установке.
Коммутатор MOXA EDS-305-M-SC идеально подходит для применения в промышленных автоматизированных системах, системах видеонаблюдения, транспортной инфраструктуре и других областях, где требуется надежная и быстрая передача данных. Его способность работать в условиях повышенной влажности, пыли и вибраций делает его универсальным решением для различных промышленных предприятий.
Благодаря поддержке оптоволоконного порта с дальностью передачи до 4 км, устройство обеспечивает гибкость в проектировании сетевой инфраструктуры, позволяя преодолевать значительные расстояния между узлами сети. Возможность подключения резервного источника питания повышает надежность системы, минимизируя риски сбоев из-за перебоев в электроснабжении.
В заключение, MOXA EDS-305-M-SC представляет собой высококачественный и надежный коммутатор, отвечающий современным требованиям промышленной сети. Его технические характеристики и возможности интеграции делают его оптимальным выбором для предприятий, стремящихся обеспечить бесперебойную и эффективную работу своих сетевых систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.79 |
| Габаритные размеры, мм | 54 x 135 x 105 |
| Общее количество портов | 5 |
| Витая пара (разъем RJ45) | 4 |
| Многомодовое оптоволокно (разъем SC) | 1 |
| Количество каналов релейного вывода | 1 |
| Светодиодные индикаторы | PWR1, PWR2, FAULT, 10/100M |
| Таблица MAC-адресов | 1000 |
| Чувствительность оптического приемника, дБм | -32 |
| Мощность оптического передатчика, дБм | -20 |
| Допустимые потери в канале связи, дБм | 12 |
| Насыщение приемника, дБм | -6 |
| DIP-переключатели | Выбор порта для сигнализации об обрыве |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control |
| Потребление тока | 0.15 А при 24 В |
| Ссылка на сайт moxa.com | https://www.moxa.com/en/products/industrial-network-infrastructure/ethernet-switches/unmanaged-switches/eds-305-series |
| Среднее время наработки на отказ (MTBF), часов | 422000 |
| Уровень коммутатора | L2 |
| Тип разъема для "витой пары" | RJ45 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Безопасность | CSA C22.2 No. 60950-1 UL508 UL60950-1 |
| Взрывобезопасность | Class 1 Division 2 ATEX |
| Удары | IEC 60068-2-27 |
| Вибрации | IEC 60068-2-6 |
| Применение в морских системах | DNV GL |
| Свободное падение | IEC 60068-2-32 |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Автоматическое оповещение об обрыве связи по порту | При помощи реле |
| Автоматическое оповещение об обрыве электропитания | При помощи реле |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Управление потоками | IEEE 802.3x flow control, back pressure flow control |
| Возможность подключения резервного источника электропитания | Есть |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 24 В пост. (12 ~ 48 В пост.) |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | 0 ~ +60 |
| Рабочая влажность, % | 5 ~ 95 |
| Дальность передачи по оптоволокну | до 4 км |
| Длина волны по оптоволокну, нм | 1300 |
| Тип оптоволоконного кабеля | 50/125 мкм, 62.5/125 мкм |
| Защита от пыли и влаги | IP30 |
| Защита по току | 1.1 А |
| Наличие оптических портов | Есть |
| Разъем оптического порта | SC |
| Тип устройства | Коммутатор |
| Тип оптики | Многомодовая |
| Серия устройства | EDS-300 |
