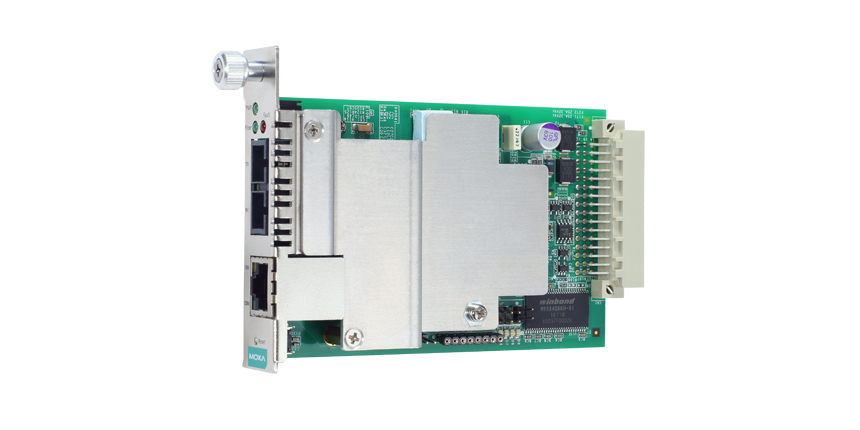

Конвертер MOXA CSM-400-1224 представляет собой управляемый медиаконвертер, предназначенный для преобразования сигналов Ethernet с интерфейса 10/100BaseT(X) в 100BaseFX. Устройство выполнено в виде слайдового модуля без корпуса и устанавливается в шасси серии TRC-2190. Конвертер оснащён одним портом Ethernet с разъёмом RJ-45 и одним оптическим портом SC для одномодового оптоволокна, поддерживающим технологию WDM-A. Это позволяет передавать данные на расстояние до 20 км при использовании одномодового оптоволокна с длинами волн 1310 и 1550 нм.
Ключевыми техническими особенностями CSM-400-1224 являются:
- Поддержка стандартов IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X) и 100BaseFX, а также IEEE 802.3ah OAM для управления состоянием канала связи.
- Функции Link Fault Pass-Through (LFP) и Far End Fault (FEF) для обеспечения надёжности передачи данных.
- Автосогласование скорости передачи данных (10/100 Мбит/с) и автоматическое определение типа кабеля (MDI/MDIX) для упрощения установки.
- Питание от источника постоянного тока 12 В с потреблением 220 мА, что обеспечивает низкое энергопотребление.
- Рабочий температурный диапазон от -20 до +55°C, что позволяет использовать устройство в различных климатических условиях.
- Компактные габариты (86,8 x 124,3 x 21 мм) и вес 0,13 кг, что облегчает монтаж в ограниченных пространствах.
- Сертификация по стандартам CE и FCC, а также соответствие требованиям электромагнитной совместимости (EMC) и безопасности (UL 60950-1).
CSM-400-1224 предназначён для использования в промышленных и корпоративных сетях, где требуется надёжное и эффективное преобразование сигналов Ethernet в оптоволоконные. Он идеально подходит для расширения существующих сетевых инфраструктур, подключения удалённых объектов или обеспечения высокоскоростной передачи данных на большие расстояния. Благодаря поддержке технологии WDM-A и возможности передачи данных на расстояние до 20 км, конвертер обеспечивает гибкость в проектировании сетевой архитектуры и повышает общую эффективность системы.
Преимущества использования CSM-400-1224 включают:
- Упрощение интеграции различных типов сетевых устройств благодаря поддержке стандартов IEEE и функций автосогласования.
- Повышение надёжности сети за счёт реализации функций LFP и FEF, которые обеспечивают быструю диагностику и восстановление соединения при возникновении неисправностей.
- Снижение затрат на установку и эксплуатацию благодаря низкому энергопотреблению и компактным размерам устройства.
- Гибкость в проектировании сети благодаря поддержке технологии WDM-A и возможности передачи данных на большие расстояния.
При выборе CSM-400-1224 важно учитывать совместимость с существующими компонентами сети, такими как коммутаторы, маршрутизаторы и другие медиаконвертеры. Устройство предназначено для установки в шасси TRC-2190, что обеспечивает удобство монтажа и управления. Также рекомендуется учитывать условия эксплуатации, включая температурный диапазон и влажность, чтобы обеспечить оптимальную работу устройства в конкретных условиях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.13 |
| Габаритные размеры, мм | 86.8 x 124.3 x 21 |
| Витая пара (разъем RJ45) | 1 |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/CSM-400.htm |
| Потребление тока | 220 мА при 12 В пост. |
| Мощность оптического передатчика, дБм | -15 |
| Допустимые потери в канале связи, дБм | 17 |
| Насыщение приемника, дБм | -3 |
| Количество используемых волокон | 1 |
| Чувствительность оптического приемника, дБм | -32 |
| Количество оптических портов | 1 |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X), 100BaseFX |
| Среднее время наработки на отказ (MTBF), часов | 1454560 |
| Материал корпуса | Бескорпусное исполнение |
| Монтаж | В шасси |
| Электромагнитная совместимость (EMS) | EN 61000-4-11 EN 61000-4-8 EN 61000-4-2 (ESD) EN 61000-4-4 (EFT) EN 61000-4-6 (CS) EN 61000-4-5 (Surge) EN 61000-4-3 (RS) |
| Свободное падение | IEC 60068-2-32 |
| Безопасность | UL60950-1 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Рабочее напряжение | 12 В пост. |
| Рабочая температура, °C | -20 ~ +55 |
| Рабочая влажность, % | 5 ~ 95 |
| Температура хранения, °C | -40 ~ +75 |
| Разъем | SC |
| Тип интерфейса | Одномодовое оптоволокно |
| Тип оптоволоконного кабеля | G.652 |
| Длина волны по оптоволокну, нм | 1550 1310 |
| Дальность передачи по оптоволокну | до 20 км |
| Разъем оптического порта | SC |
| Тип устройства | Медиаконвертер |
| Тип оптики | Одномодовая |
| Тип интерфейса модуля | Ethernet |
| Модули для шасси серии | TRC-2190 |
| Серия устройства | CSM серия |
